超声波测距代码_arduino&超声波模块

一、超声波模块：(HC-SR04)

       超声波发射器向某一方向发射超声波，在发射的同时开始计时，超声波在空气中传播，途中碰到障碍物就立即返回来，超声波接收器收到反射波就立即停止计时。声波在空气中的传播速度为340m/s，根据计时器记录的时间t，就可以计算出发射点距障碍物的距离s，即：s=340m/s× t / 2 。这就是所谓的时间差测距法。

二、实验简介

    1、元件：arduino uno、HC-SR04、杜邦线

    2、工作原理：(可以看一下时序图)

        1)通过某个引脚(IO)给至少10us的高电平信号触发测距；

        2)触发测距以后模块自动发送8个40khz的方波，自动检测是否有信号返回；

         3)如果有信号返回，通过IO输出一高电平，高电平持续时间就是超声波从发射到返回的时间

         4)测试距离=(高电平时间*声速(340M/S))/2;

     3、接线

(Trig和Echo的引脚看自己的选择标记了PWM那一侧的，可以在程序里面改)

     4、程序

/*Arduino Uno--->HC-SR04 超声波测距传感器模块 */  //定义模块的接线引脚，可以自己定义int TrigPin = 11;    //Trig引脚int EchoPin = 12;    //Echo引脚//定义参数变量long duration, cm, inches;  //初始化void setup() {  //串行端口开始  Serial.begin (9600);//设置波特率  //定义输入和输出  pinMode(TrigPin, OUTPUT);  pinMode(EchoPin, INPUT);//输入输出对于板子而言，前面是对模块来说}  //可以看做死循环执行一个函数void loop(){  // 该传感器由10微秒以上的高脉冲触发。  // 预先给予一个短的低脉冲，以确保一个干净的高脉冲:  digitalWrite(TrigPin, LOW);  delayMicroseconds(5);  digitalWrite(TrigPin, HIGH);  delayMicroseconds(10);  digitalWrite(TrigPin, LOW);   // 从传感器读取的信号:一个高脉冲的  //持续时间是从发送开始的时间(以微秒为单位)  // 接收到它的回声的一个对象  duration = pulseIn(EchoPin, HIGH);   // 把时间转换成距离  cm = (duration/2) / 29.1;  inches = (duration/2) / 74;     //串口打印数据(英寸&厘米)  //Serial.print("距离：");//可以把前面的两个注释用的斜杠去了看一下效果  Serial.print(inches);  Serial.print("in, ");  Serial.print(cm);  Serial.print("cm");  Serial.println();    //延时200ms进入下一次循环  //暂时可以理解为数值越小串口发送的越快  delay(200);}

            5、运行程序

                    在arduino IDE写好代码后，编译一下，烧录进板子，打开串口监视器可以看到打印的内容

连接板子：工具选项中选择正确的COM口

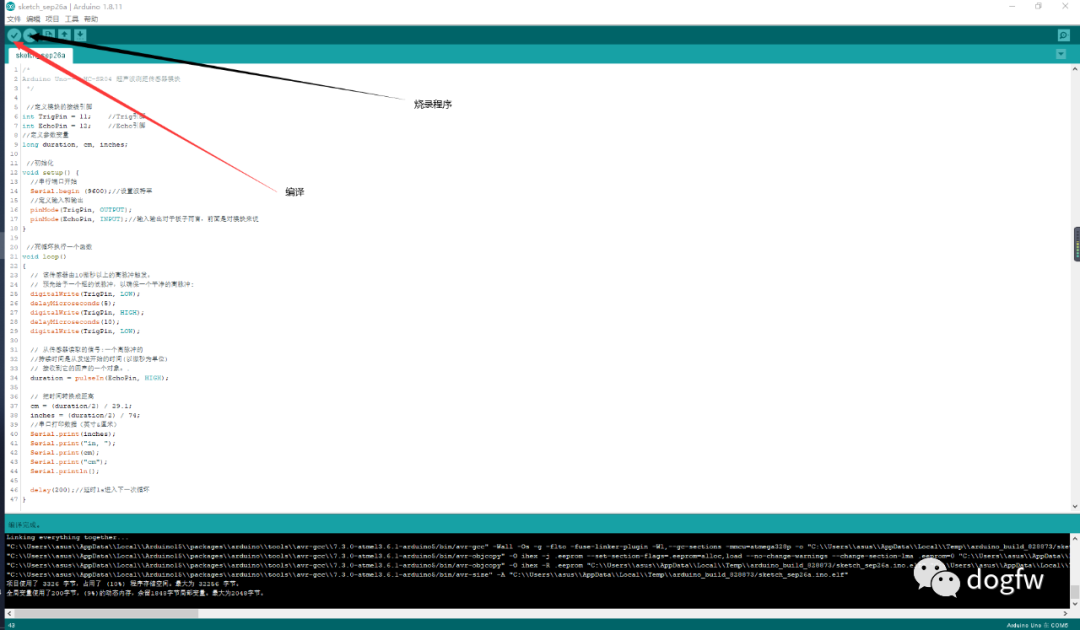

烧录程序：编译--->烧录

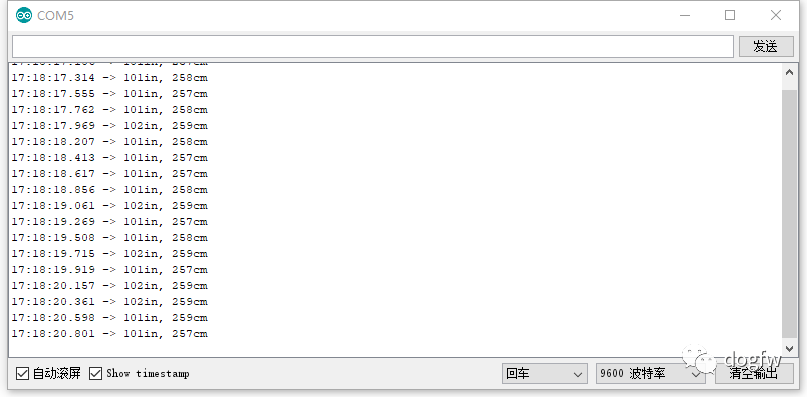

串口监视器打开步骤：工具---->串口监视器(快捷键Ctrl+shift+M)

(大佬轻喷)
