CNN的隐层到底是什么样子的？本博文主要讲解zerler提出的一种反卷积的技术，来可视化隐层内容。
反卷积
直接显示隐层值是不可观察的，如果能够反向映射到输入的像素空间内，岂不是很好，就可以从人的认识层面来可视化隐层的内容了。多么聪明地想法，剩下的问题就是如何由隐层反向计算到输入层。
转置卷积
将filter-bank直接转置，对feature-map做卷积计算，得到输入。
注意：这里不是卷积的逆操作，而只是做个转置，再计算卷积而已。不能重构出真实输入值。
举例：
正向计算：[64×64×3]−→−−−−−−4×5×3×100卷积[64×64×100]
filter-bank [4×5×3×100]的转置是这样的：4×5×100×3
反向计算：[64×64×100]−→−−−−−−4×5×100×3卷积[64×64×3]
ReLU反向计算
ReLU=max{0,wx+b}，是取正的运算，反向计算也取正，同样为ReLU。
Pooling反向计算

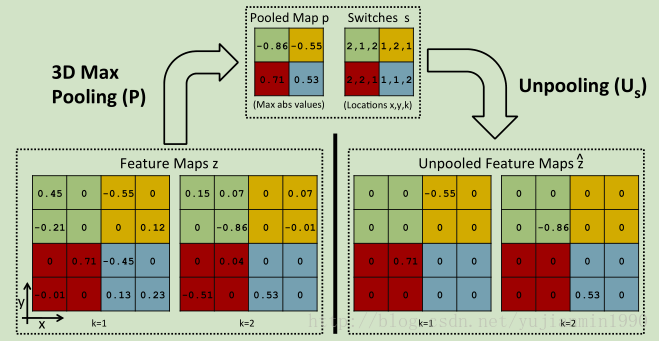

对Max-Pooling，需要记录正向计算时的最大值位置，然后将最大值回填，其他位置置零。
对Avg-Pooling，将当前值回填全部位置。
如果熟悉梯度后传在pool上的操作，你会发现是一样的动作。
某个activation的反卷积
针对某个隐层，想观察某个feature-map上的activation，则将该层上的所有activation置零，然后按照网络结构，依结构顺序进行上述反向计算，直到到达输入像素层。
注意：是该层上所有其他activation置零。
靠谱验证
这样的反向计算到底靠谱么？这是非常关心的。作者给出了个遮挡验证如下：
遮挡可视化出来的输入像素点，则对应的做反向可视化的那些activation会急剧下降。
说明什么？说明，虽然转置卷积计算可视化不是真实值的还原，但仍然是隐层activation的有效体现。在没有更好的方法时，这种可视化就是靠谱的。
关于Fig.2的生成说明
如果看过第二篇参考文献，大体上就能明白“show the top 9 activations in a random subset of feature maps accross the validation data”，反向卷积也来自于此篇文献。
具体怎么生成Fig.2的，解释如下：
1）先随机选择个feature-map，然后检查validataion-data在这个feature-map上的activation值，挑选top-9个activation，逐个反向计算到输入层（按照“某个activation的反卷积”操作来反向计算）。
2）对每个层，都执行几次1）过程，将可视化结果拼到一起。
注意：这里的top-9已经约束到了同一个feature-map上了，所以后面有个同feature-map具有同质性的小结论。

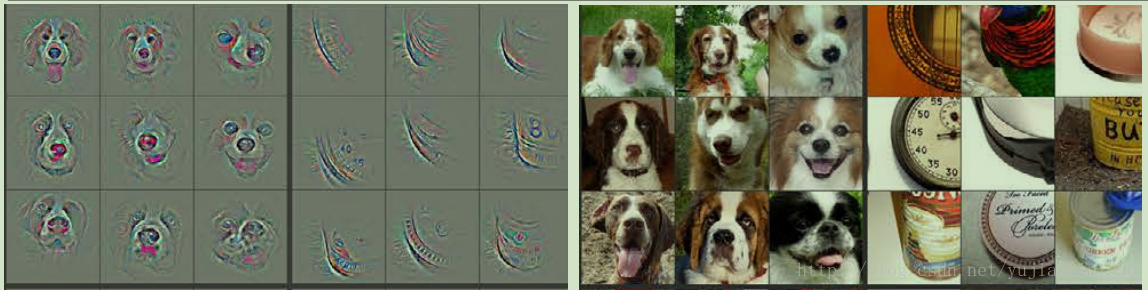

隐层layer-4的两个feature-map上的top-9的activation反向计算的可视化图，狗表图，哈哈。
关于可视化，完全可以自行将每层的每个feature-map上的top-N可视化到输入层，再叠加到一起。
其他有意思结果
1）关于帮助改进CNN网络结构的。
2）关于CNN是否会学习location的验证。是。
3）关于CNN特征不变性的探究。
4）同feature-map内的强同质性结论。
注意：《visualization》paper是用Alex-Net来做的，Alex是当前已知网络中参数利用率最低的网络结构。
其他可视化方法
近似估计
从正向的角度推测隐层的可视化值。
已知训练好的网络，假设到某层的inference-function是Φ(x)，已知样本x0，若是能够生成一个样本x，使得
x∗=argmin{L(Φ(x0),Φ(x))+λR(x)}
其中R(x)是正则项。详细见参考三。
orig-deconv
Deconv做训练时的一个方法，多个activation叠加到一起，具体如下：
1） 对一张输入图，在某个层上，选择top-3的activation。
2） 方向计算输入像素值，将结果叠加到一块。
注意：这里的activation约束在同层内，而不是桶feature-map上。
结论：同层内的不同activation重构了图片的不同局部。

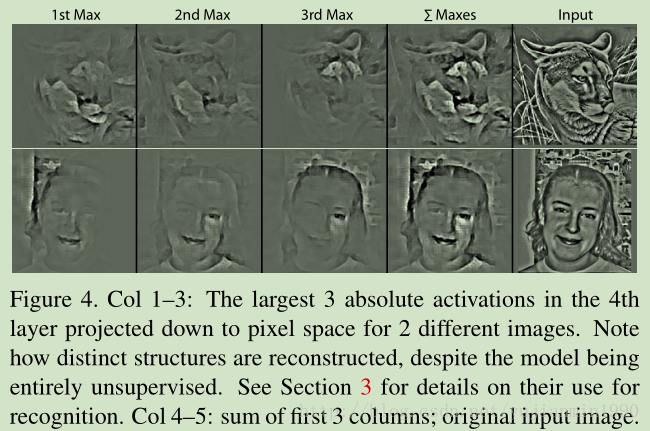

效果图如下：
参考
- 《2013-Visualization and Understanding the Convoluational Networks》
- 《2011-Adaptive Deconvolutional Networks for Mid and High Level Feature Learning》
- 《2014-Understanding Deep Image Representations by Inverting Them》
