esp32录音功能开发_ESP32开发板入门以及示例程序

本文是ESP32开发板的入门指南。如果您熟悉,那么ESP32是它的后继产品。ESP32加载了许多新功能。最关键的是:它结合了WiFi和蓝牙无线功能以及双核。

ESP32 DEVKIT DOIT

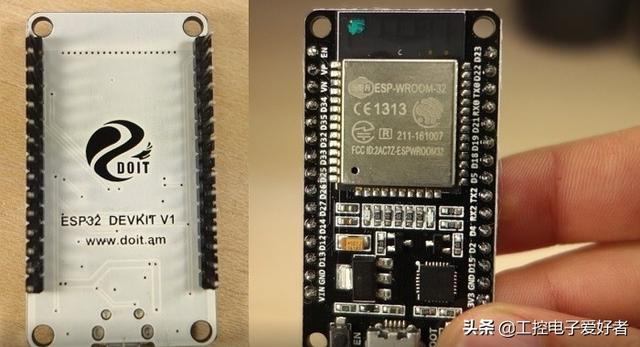

在本文中,我们将使用ESP32 DEVKIT DOIT开发板作为参考。但是带有ESP-WROOM-32芯片的其他ESP32开发板也兼容。

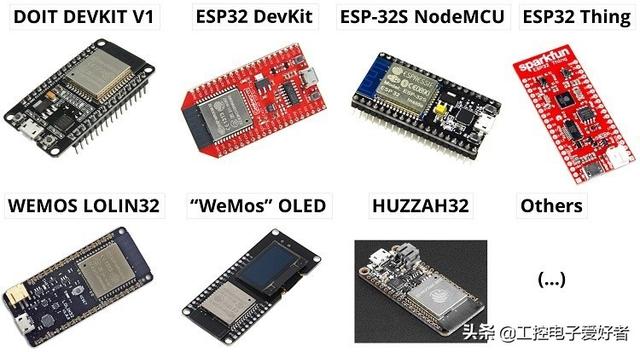

以下是一些ESP32开发板的示例:


技术指标

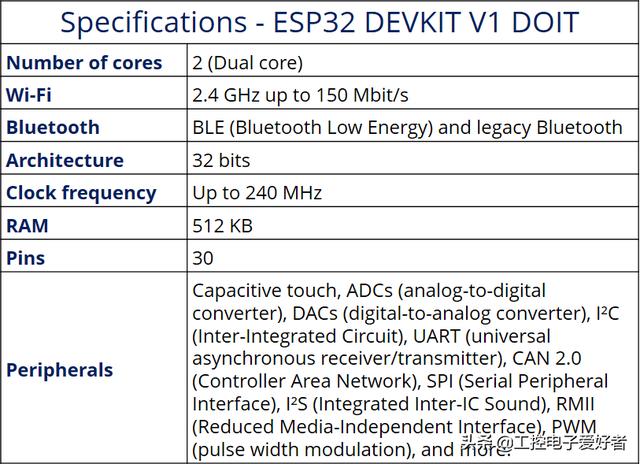

关于ESP32芯片规格,您会发现:

· ESP32是双核,这意味着它有2个处理器。

· 它具有Wi-Fi和内置的蓝牙。

· 它运行32位程序。

· 时钟频率可以高达240MHz,并且具有512 kB RAM。

· 该特定板有30或36个引脚,每行15个。

· 它还具有多种可用的外设,例如:电容式触摸,ADC,DAC,UART,SPI,I2C等。

· 它带有内置霍尔效应传感器和内置温度传感器。


程序设计环境

ESP32可以在不同的编程环境中进行编程。您可以使用:

· Arduino IDE

· 乐鑫IDF(IoT开发框架)

· JavaScript

· …

在我们的项目中,我们主要使用Arduino IDE对ESP32进行编程。

在Arduino IDE中准备ESP32开发板

Arduino IDE有一个附加组件,可让您使用Arduino IDE及其编程语言对ESP32进行编程。

ESP32引脚指南

与ESP82666相比,ESP32具有更多的GPIO 和更多的功能。

使用ESP32,您可以确定哪些引脚是UART,I2C或SPI –您只需要在代码上进行设置即可。由于ESP32芯片的多路复用功能允许将多个功能分配给同一引脚,因此这是可能的。如果未在代码上设置它们,则将默认使用这些引脚-如下图所示(引脚位置可能会因制造商而异)。

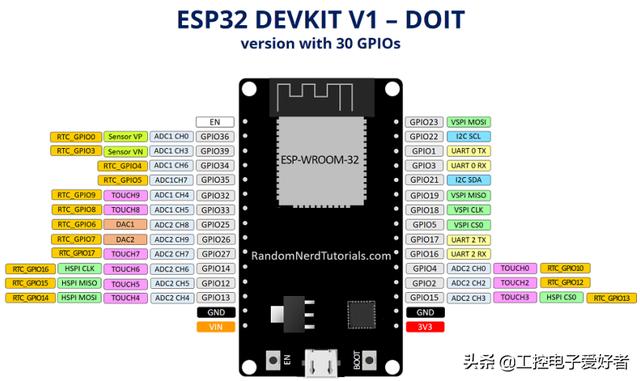

具有30个GPIO的版本

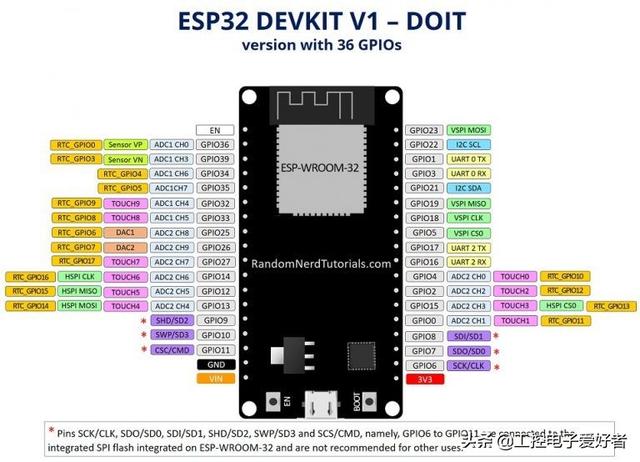

具有36个GPIO的版本


使用Arduino IDE将代码上传到ESP32

为了向您展示如何将代码上传到ESP32板上,我们将构建一个简单的示例来使LED闪烁。

将以下代码复制到您的Arduino IDE中:

/*

Blink

*/

// ledPin refers to ESP32 GPIO 23

const int ledPin = 23;

// the setup function runs once when you press reset or power the board

void setup() {

// initialize digital pin ledPin as an output.

pinMode(ledPin, OUTPUT);

}

// the loop function runs over and over again forever

void loop() {

digitalWrite(ledPin, HIGH); // turn the LED on (HIGH is the voltage level)

delay(1000); // wait for a second

digitalWrite(ledPin, LOW); // turn the LED off by making the voltage LOW

delay(1000); // wait for a second

}

在此代码中,我们将控制连接到GPIO 23的LED。

const int ledPin = 23;

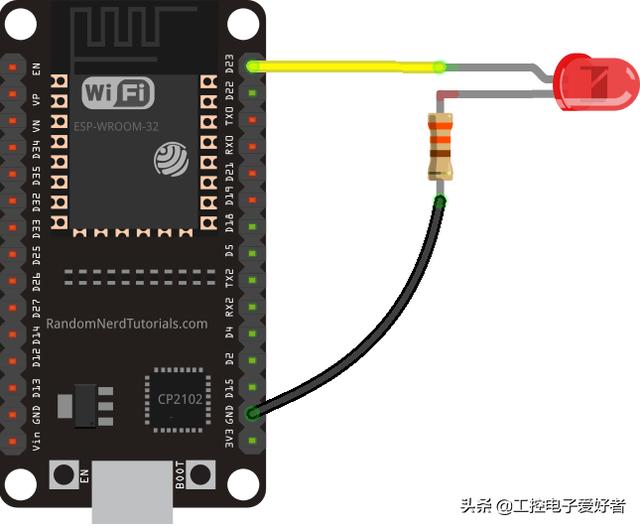

因此,请按照以下原理图将LED连接到ESP32。

重要: 在构建任何电路之前,请务必检查特定电路板的引脚排列。


这是构建此先前电路所需的零件的列表:

ESP32 DOIT DEVKIT V1开发板5mm LED330欧姆电阻跳线面包板 (可选)

将ESP32开发板插入计算机,然后按照以下说明进行操作:

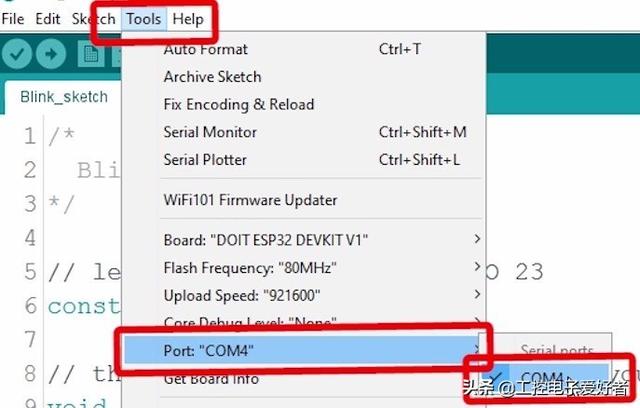

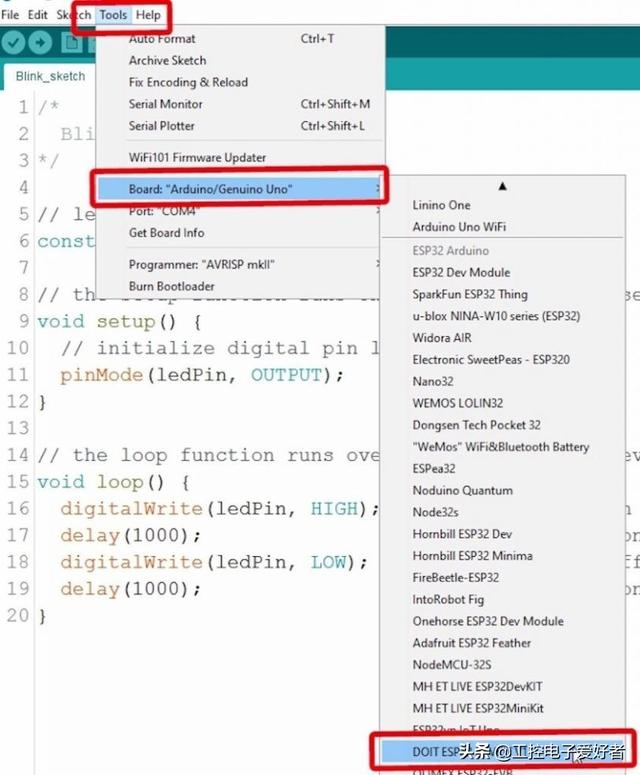

1)转到工具 >开发,向下滚动到ESP32部分,然后选择ESP32开发板的名称。就我而言,它是DOIT ESP32 DEVKIT V1开发板。


2)转到 工具 > 端口, 然后选择可用的COM端口。


3)按上传按钮。


仅此而已!

注意:如果您在尝试上传代码时遇到以下错误,则说明您的ESP32未处于刷新/上传模式。

无法连接到ESP32:超时...连接中...

要上传代码,您需要执行以下步骤(确保选择了正确的面板:

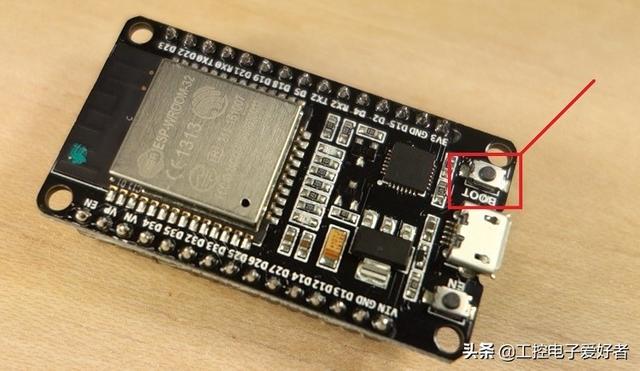

· 按住ESP32开发板中的" BOOT "按钮


· 在 Arduino IDE中看到" Connecting…。"消息后,从" BOOT "按钮上松开手指:

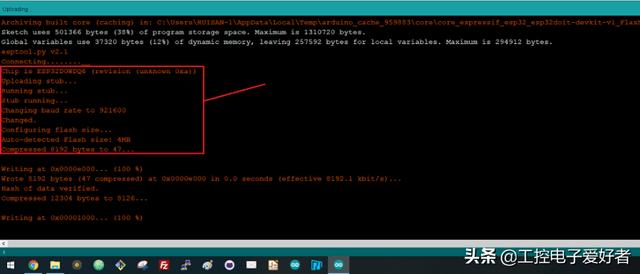

· 之后,您应该会看到" 完成上传 "消息。

上载程序后,您可以按" 启用 "按钮重启ESP32并运行新上载的程序。

示范

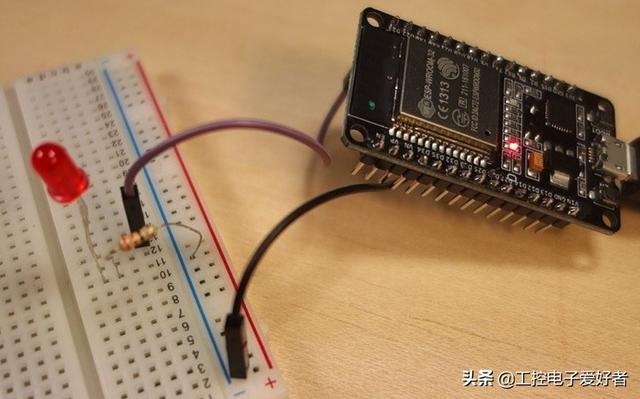

上载代码后,连接到GPIO 23的LED应该每隔一秒闪烁一次。


写在最后

我们希望您发现本入门指南很有用。LED闪烁只是一个简单的项目,可让您开始使用ESP32。这也是学习将代码上传到板上所需的过程的好方法。
