一、可视化的代码跟踪调试（基于跨平台多类型代码编辑器VScode）

1、Ubuntu中安装vscode

步骤一：在官网中下载vscode。

下载链接：https://code.visualstudio.com/Download

步骤二：在终端进行安装

输入命令行：

sudo dpkg -i code_1.51.0-1604600753_amd64.deb

步骤三：打开vscode

输入命令行：

code

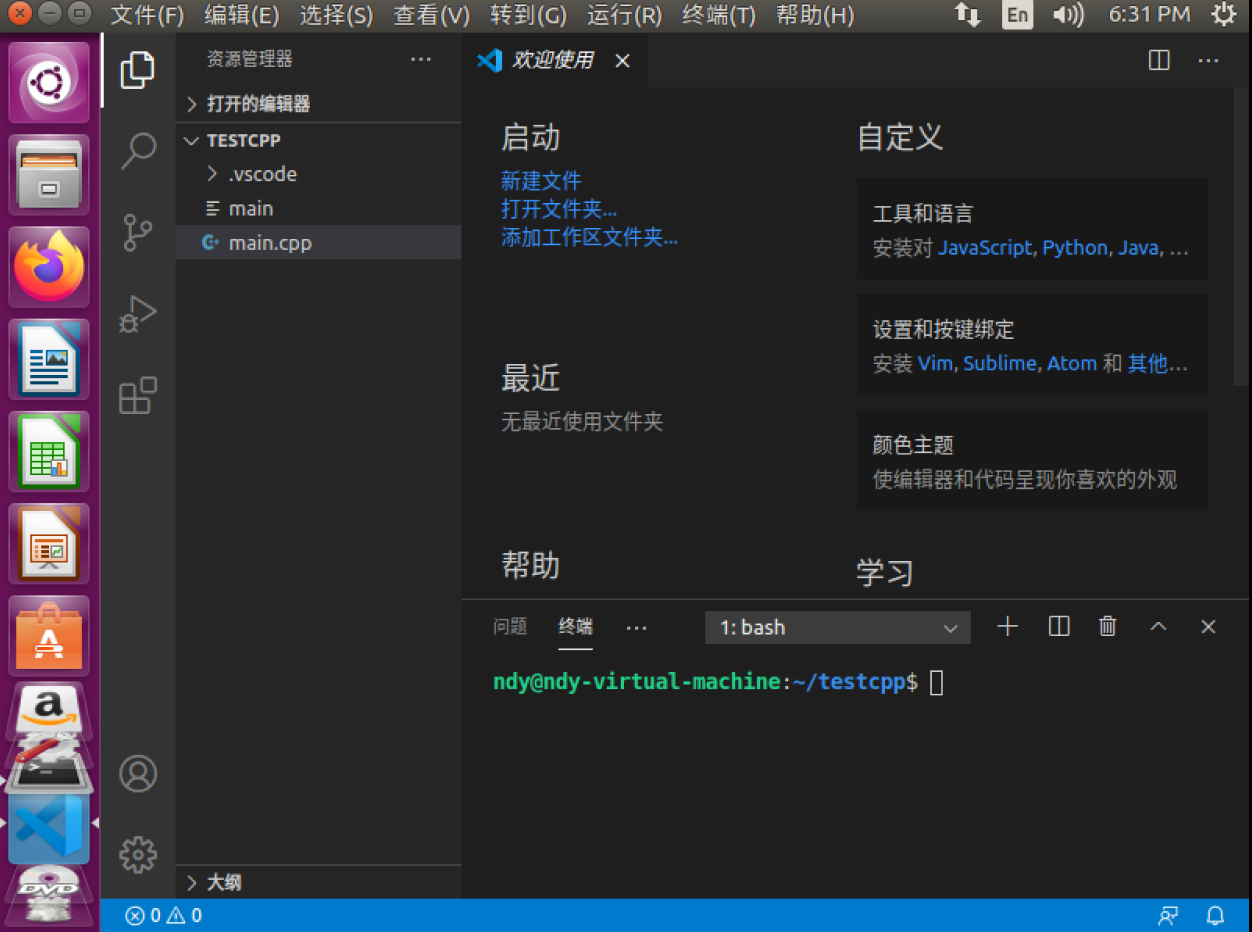

打开后界面如下图：

2、在ubuntu中用vscode编译调试C\C++

步骤一：在vscode中安装c++的插件

步骤二：新建一个测试目录C++test

在其中编写一个简单的hello world程序。命名为main.cpp,如下代码：

#include<iostream>
using namespace std;

int main()
{
	cout<<"hello lyh"<<endl;
	return 0;
}

在vscode里打开该文件夹。

步骤三：配置调试和编译文件

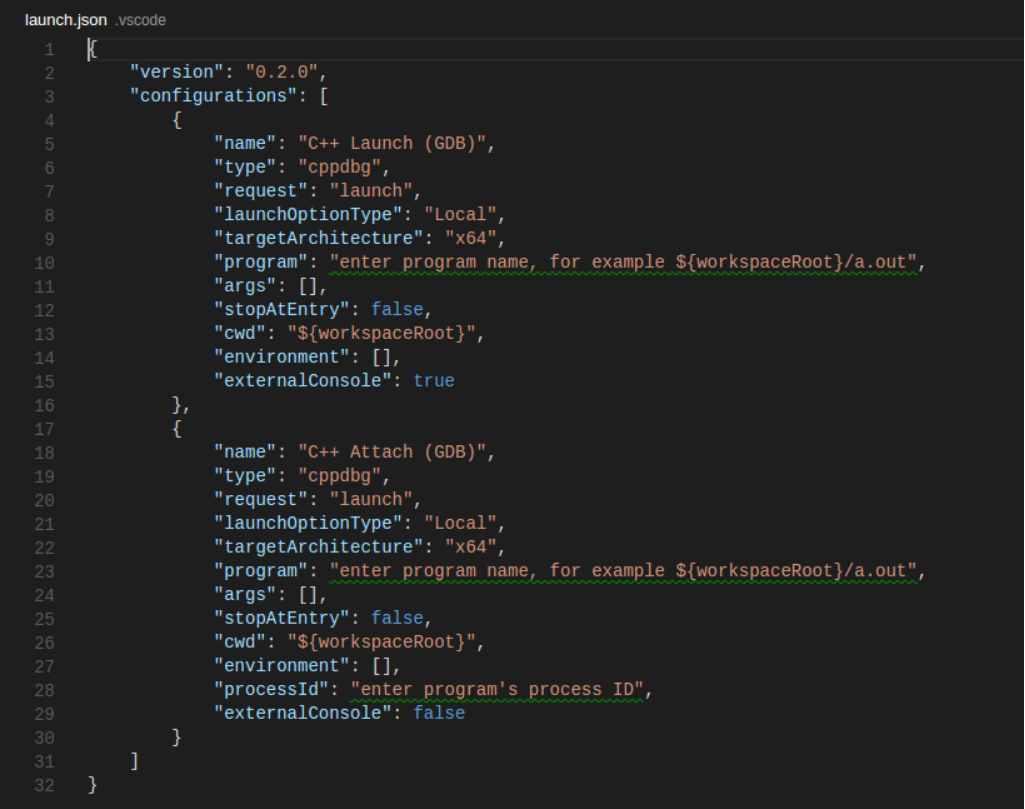

配置launch.json文件：

把program项前面的都删了，只留下"program":"${workspaceRoot}/a.out"花括号里面的workspaceRoot就是你打开调试的文件夹的目录，也叫做工作目录。

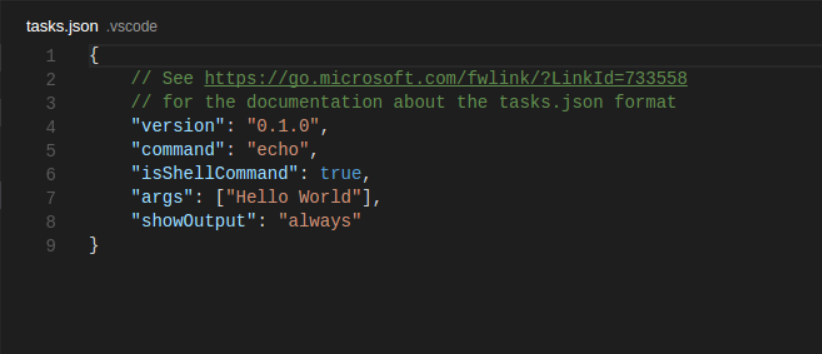

配置task.json文件：

将其替换为如下代码：

{
    "version": "0.1.0",
    "command": "g++",
    "isShellCommand": true,
    "args": ["-g","${workspaceRoot}/你的源码文件名.cpp"],
    "showOutput": "always"
}

至此，配置完成。

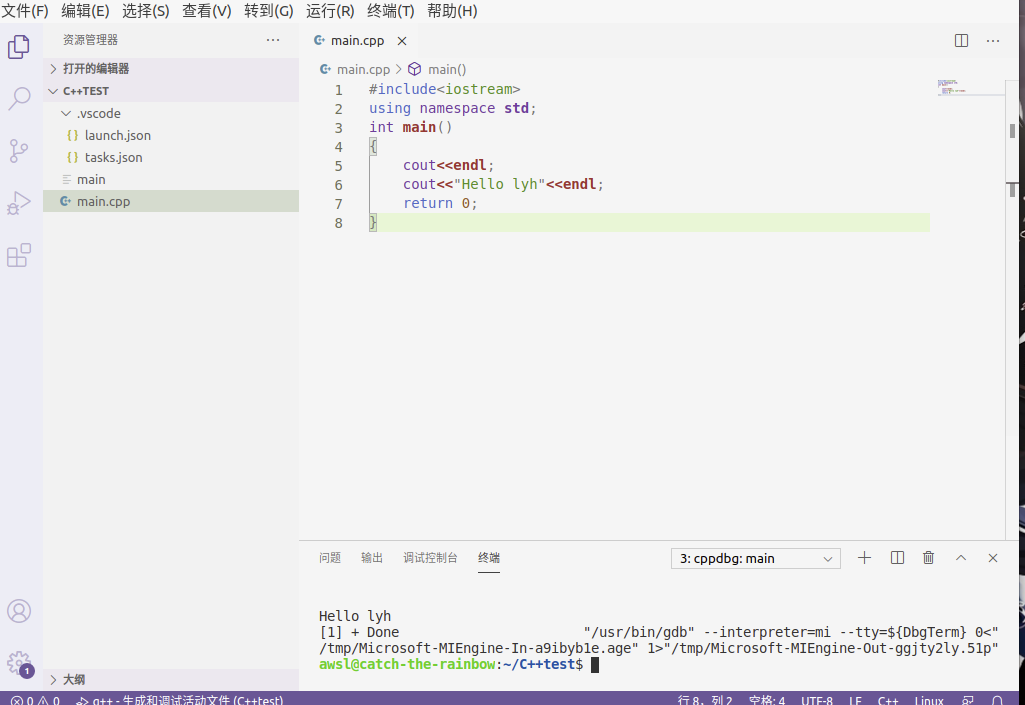

步骤四：点击调试运行程序

二、 Proteus仿真运行stm32程序

1、keil软件中

步骤1：创建新工程，在其中编写程序如下:

#include "stm32f10x.h"

GPIO_InitTypeDef GPIO_InitStructure;
void delay_ms(uint32_t ms)
{
	uint32_t i_cnt,j_cnt;
	for(i_cnt=0;i_cnt<3000;i_cnt++);
	for(j_cnt=0;j_cnt<ms;j_cnt++);

}
uint32_t i;
int main(void)
{

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_Init(GPIOC, &GPIO_InitStructure);

	GPIOC->BSRR=0xff;
	while (1)
	{
	  for(i=0;i<8;i++)
	  {
		delay_ms(99000);
		GPIOC->BRR=(1<<i);

		delay_ms(99000);
		GPIOC->BSRR=(1<<i);
	  }
	  for(i=0;i<8;i++)
	  {
		  delay_ms(99000);
		  GPIOC->BRR=0x000000ff;

		  delay_ms(99000);
		  GPIOC->BSRR=0x000000ff;

	  }

	}
}

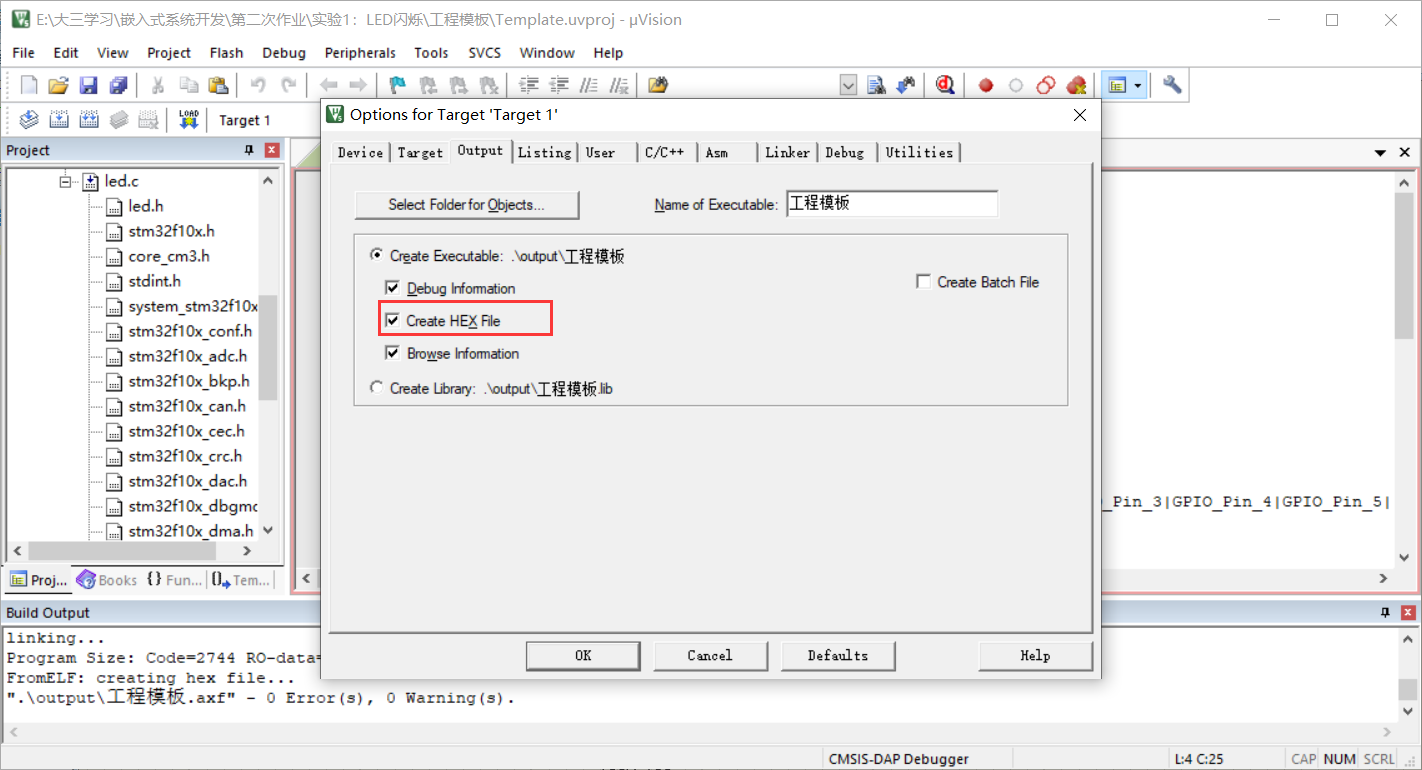

步骤2：调试生成hex文件

注意在option to target中勾勒选项create hex

2、在proteus软件中

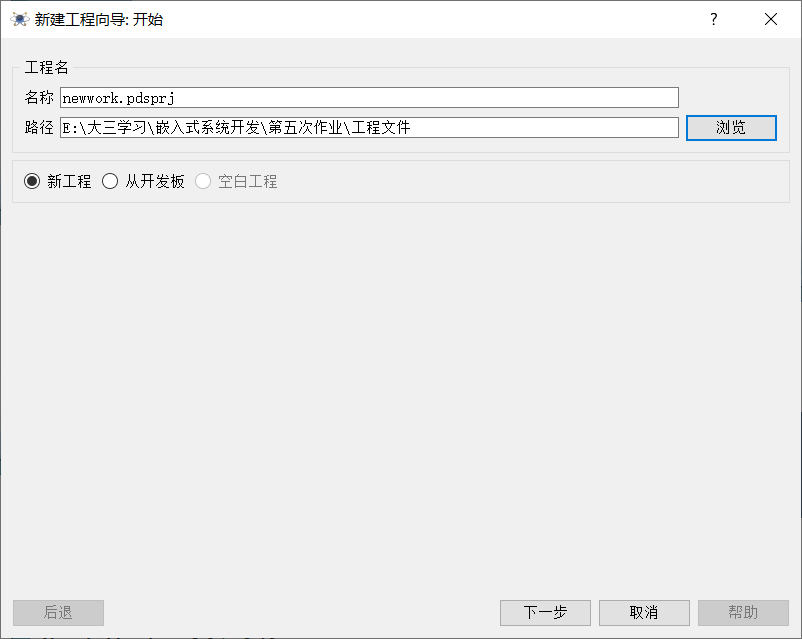

步骤1：点击创建新工程，输入工程名、安装路径。

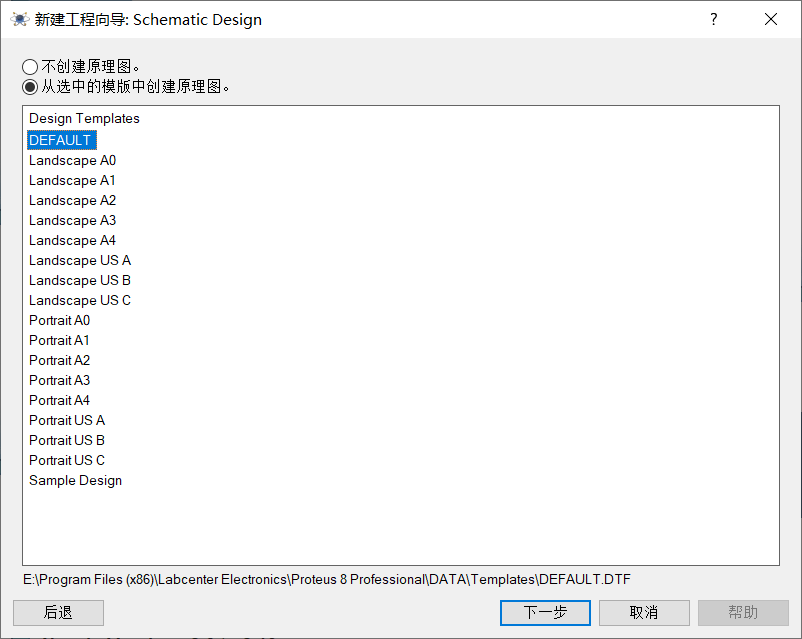

步骤2：选择从选中的模板中创建原理图（DEFAULT）。

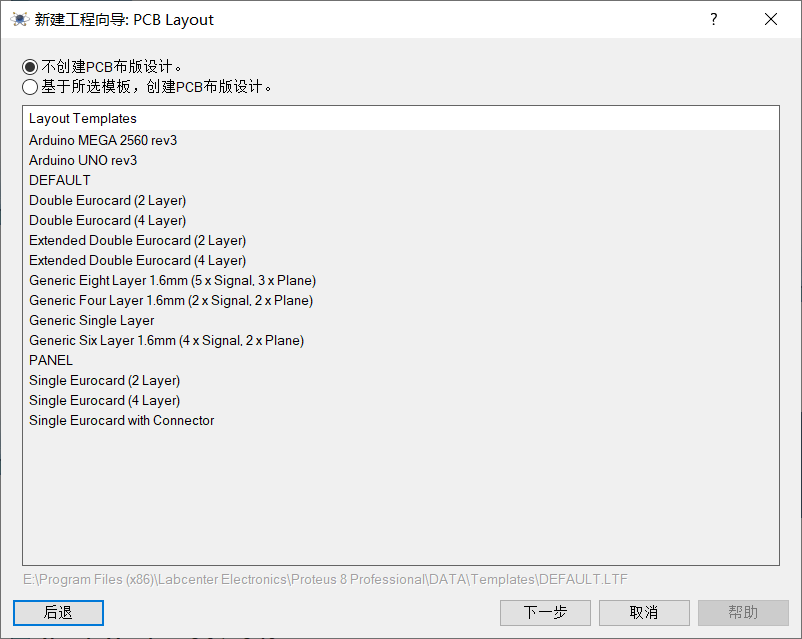

步骤3：选择不创建PCB布版设计。

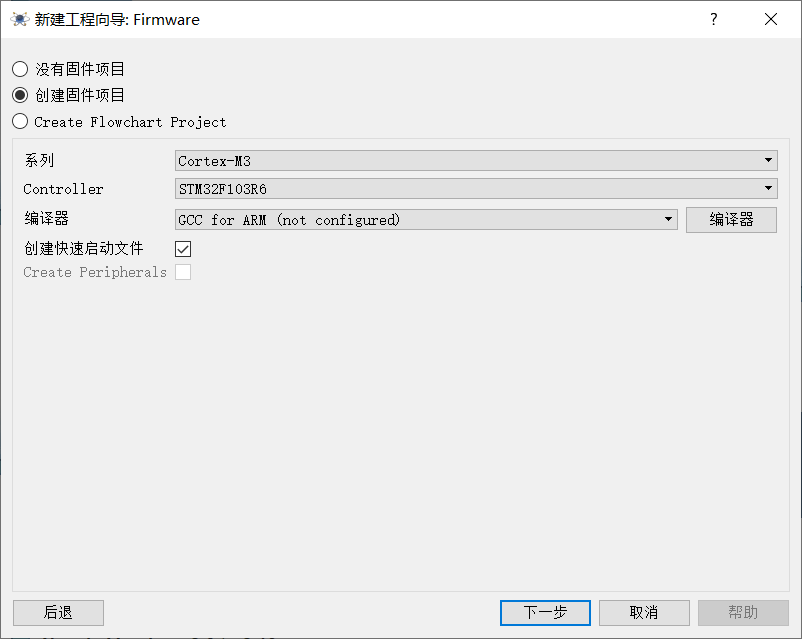

步骤4：选择创建固件项目，其中：系列选择Cortex-M3，Controller选择STM32F103R6，点击下一步，然后创建成功。

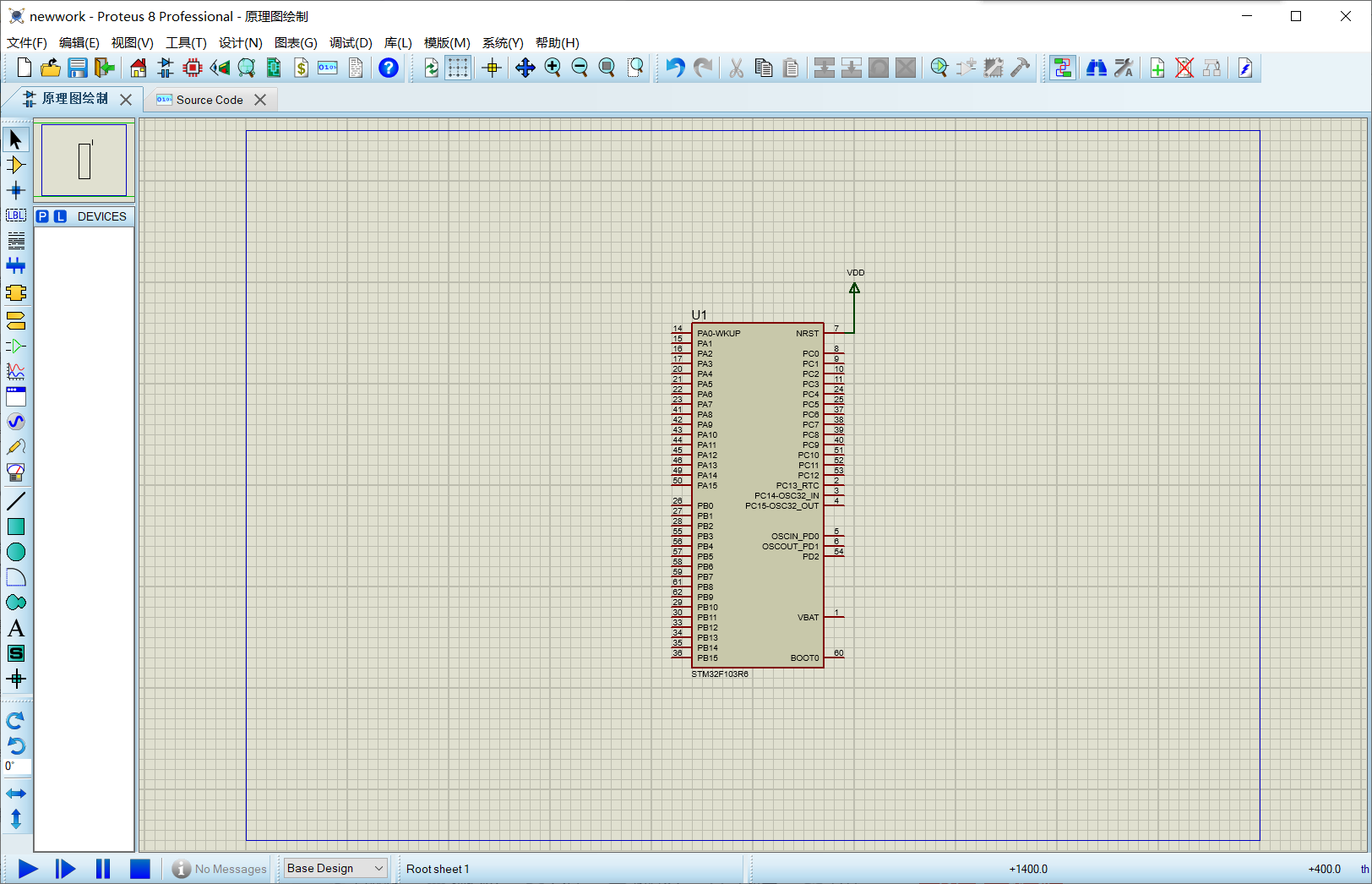

创建完成后应如下图所示：

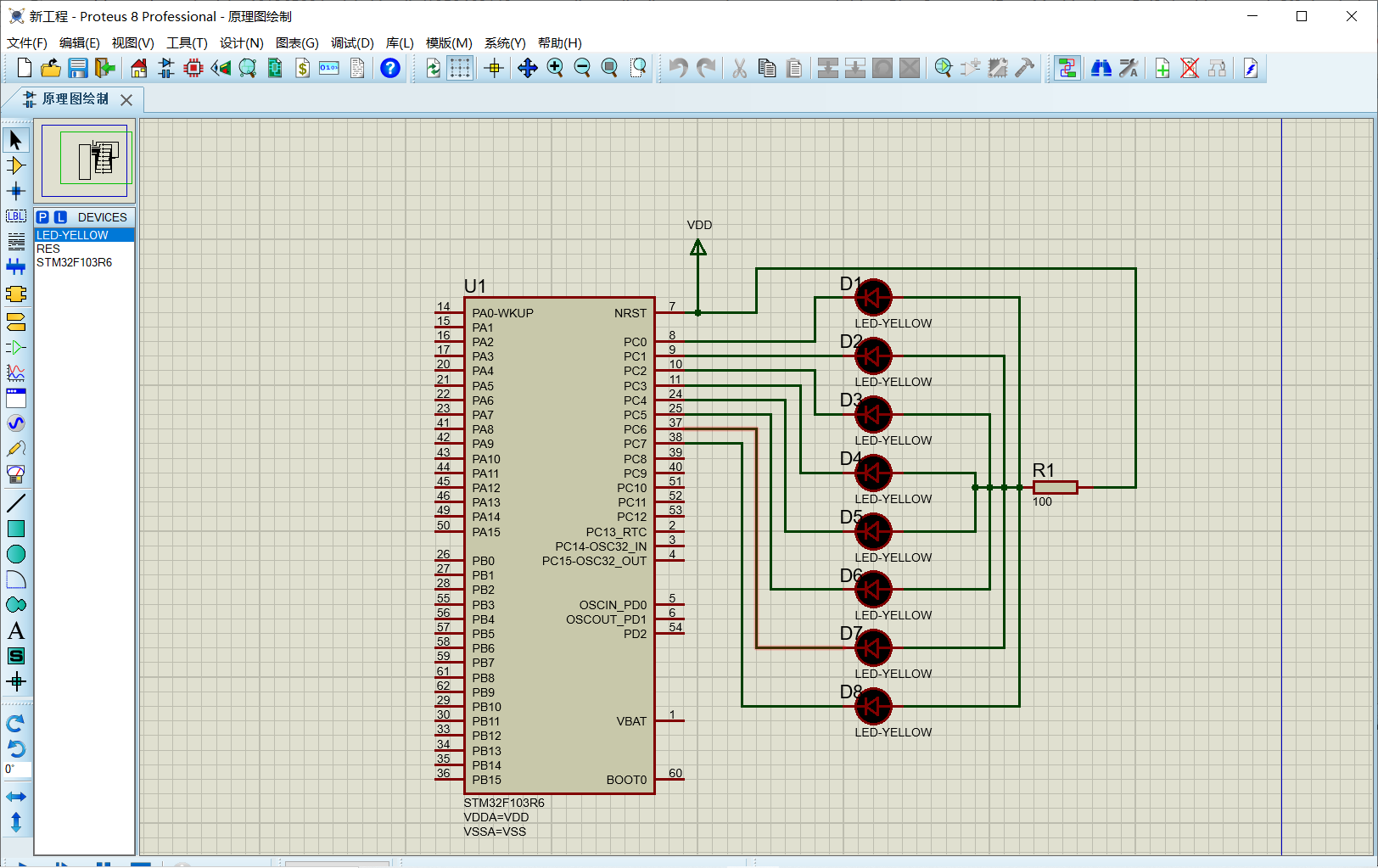

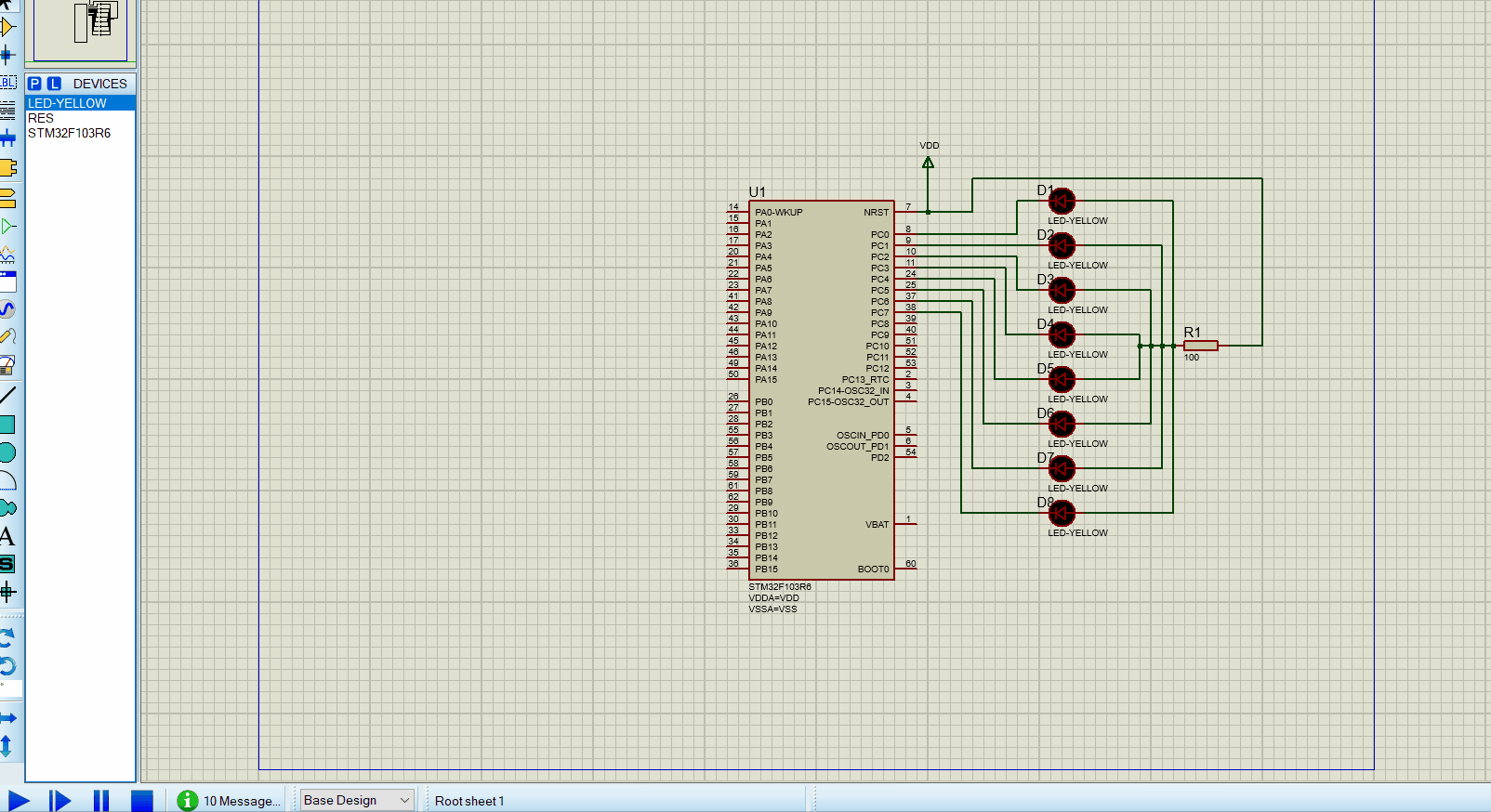

步骤5：添加元器件,绘制原理图。

步骤6：配置芯片

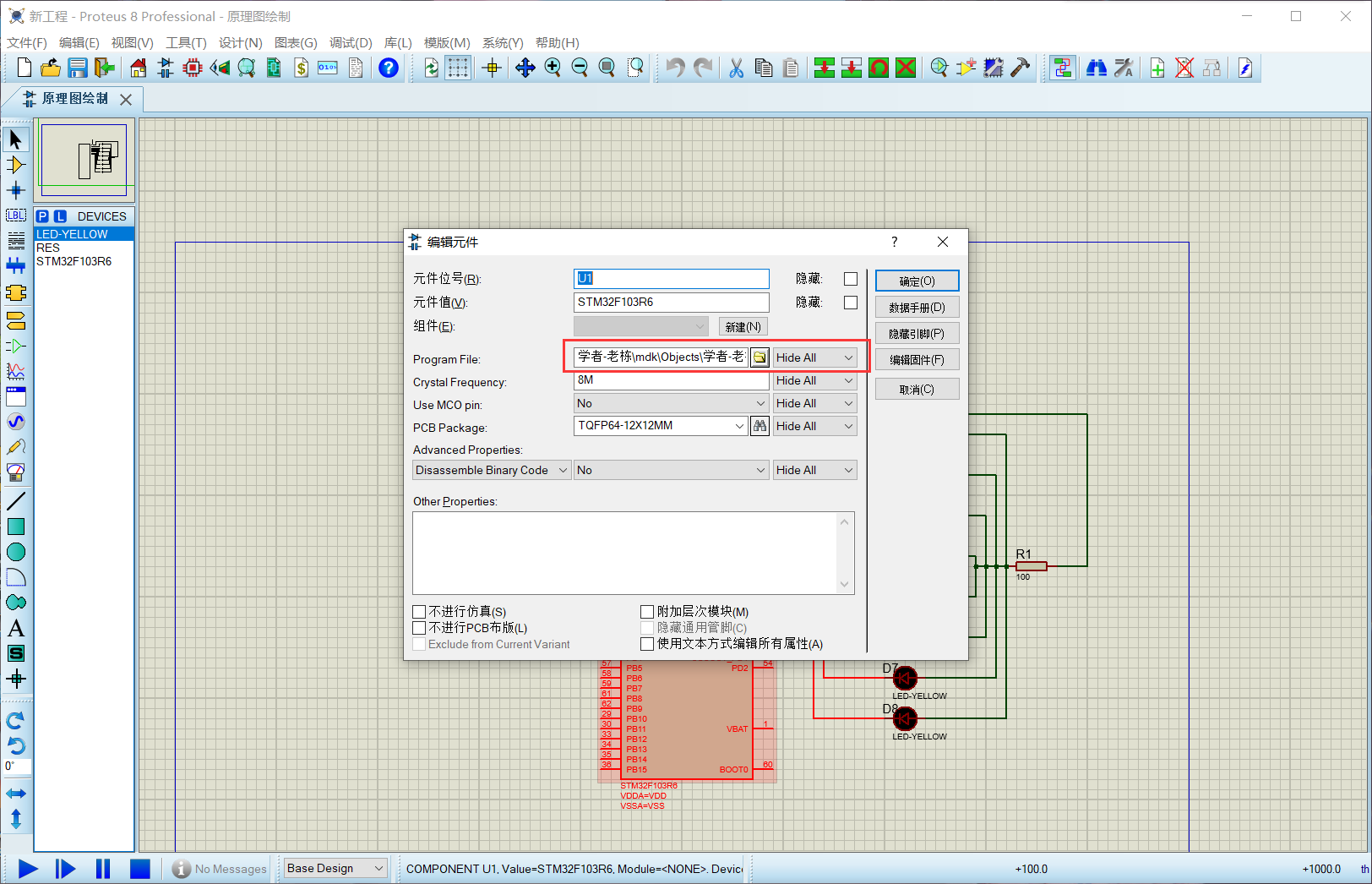

双击stm32f103r6芯片，然后进入Program File 选择刚才生成的hex文件，并配置Crystal Frequency改成8M（设置晶振为8M）。

步骤7：进行仿真，查看仿真结果

三、用Altium Designer软件绘制一个stm32最小系统的电路原理图

步骤1：创建工程

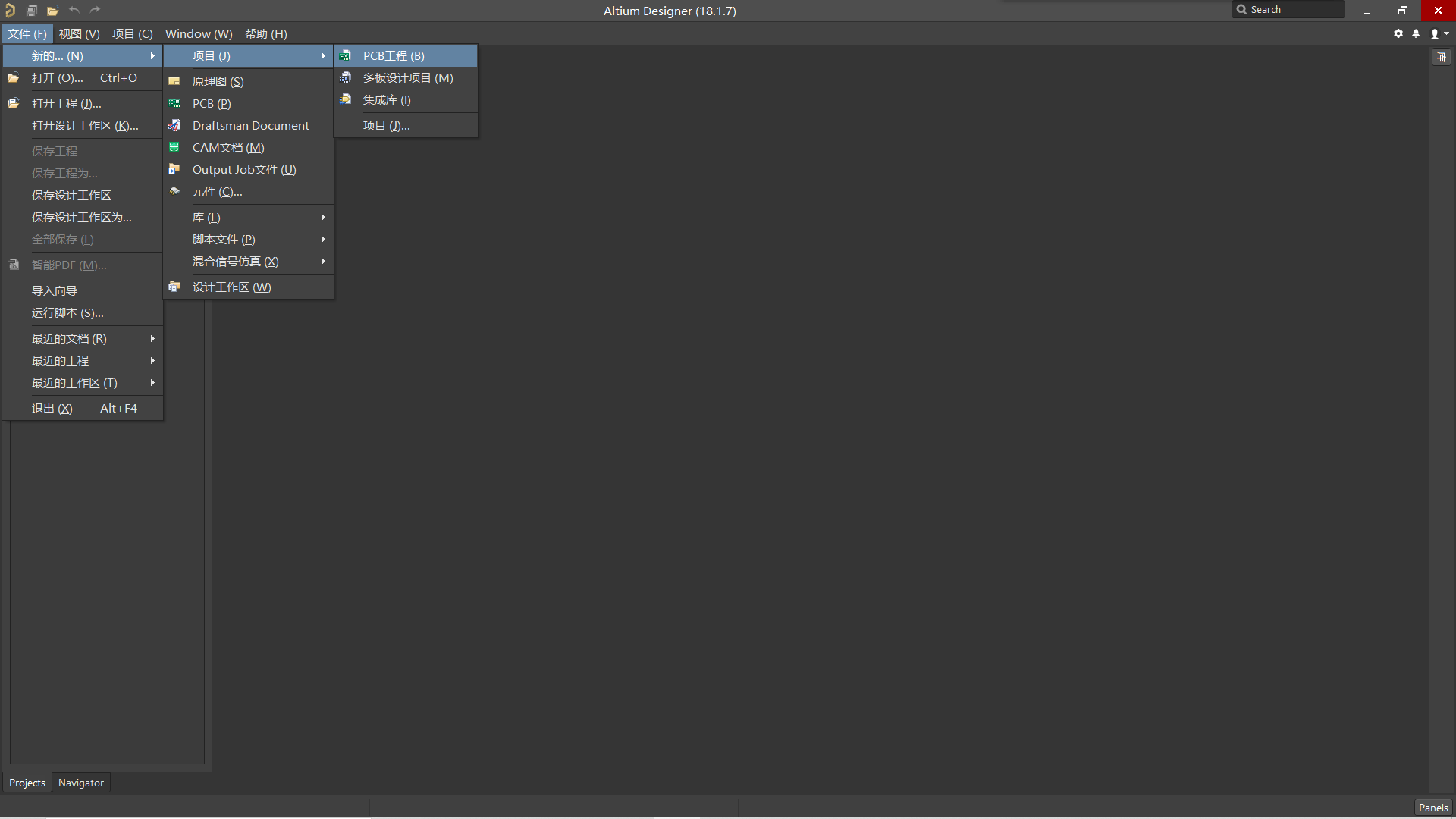

文件–>新的–>项目–>PCB工程

步骤2：逐一添加四个文件：Schemtic(原理图)、PCB、Schemtic library（原理图库）、PCB library（PCB库）

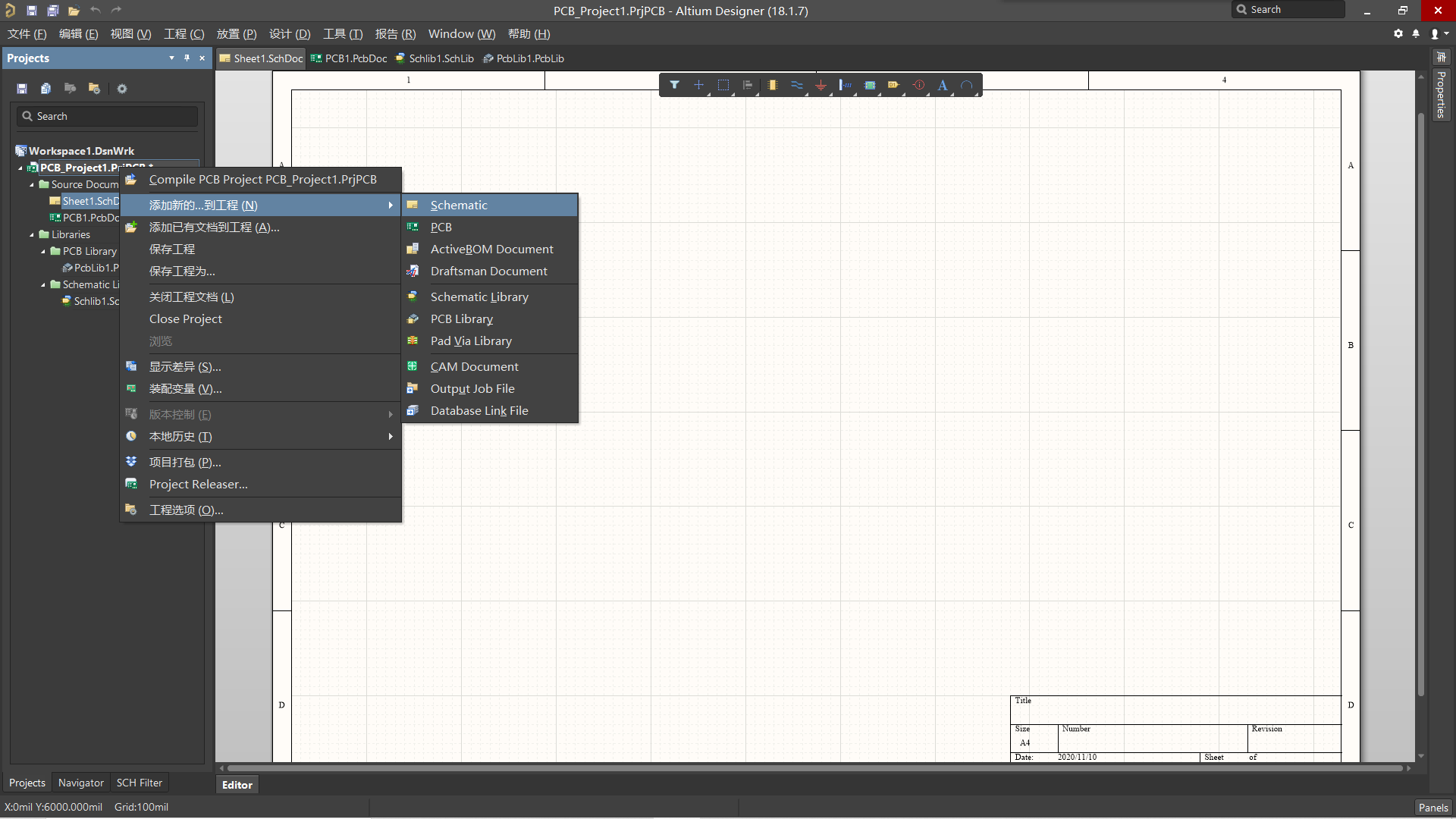

右击工程名–>添加新的…工程–>目标文件

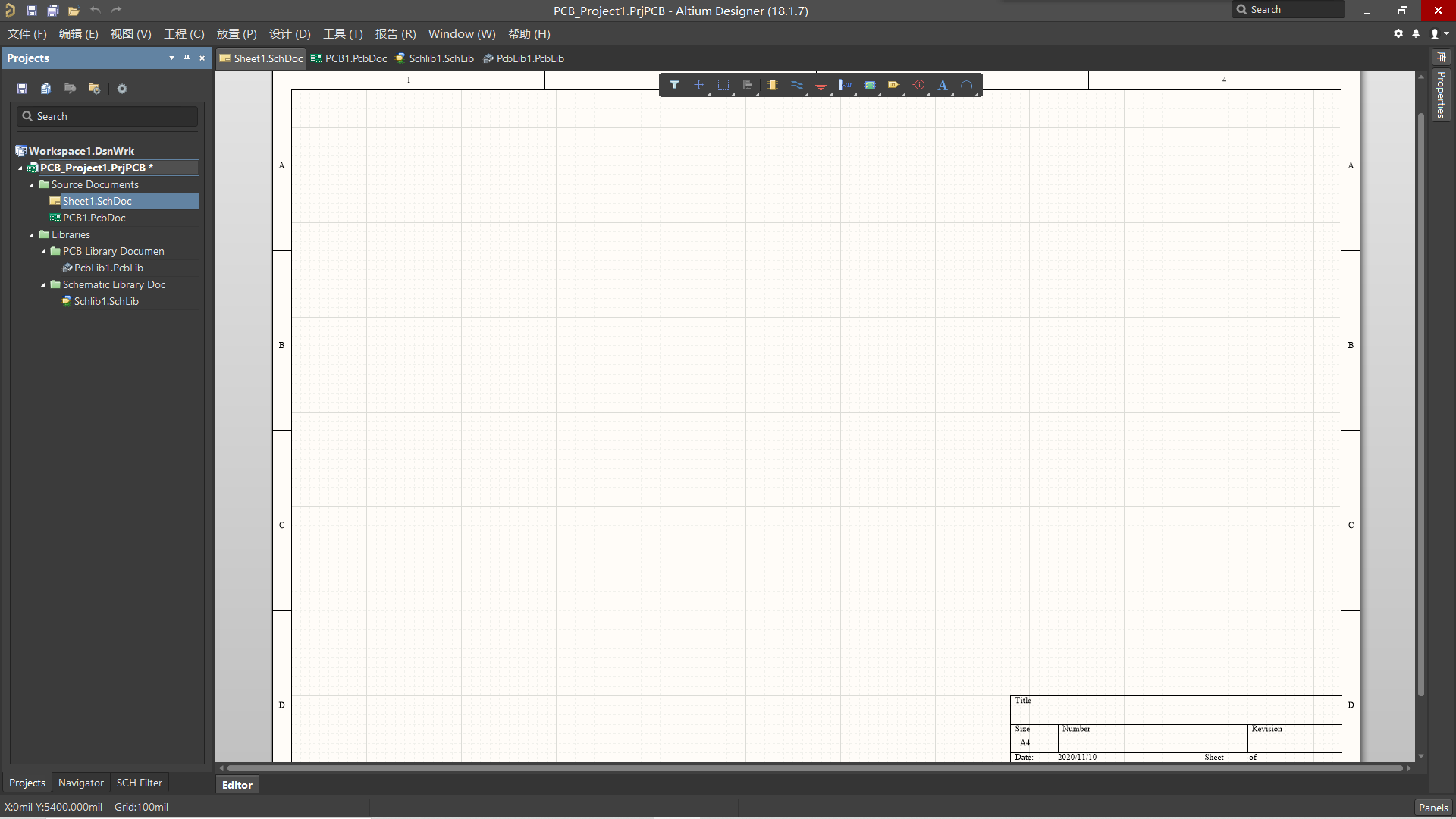

添加完成后应如图所示：

步骤3：绘制原理图

• 添加stm32原理图库

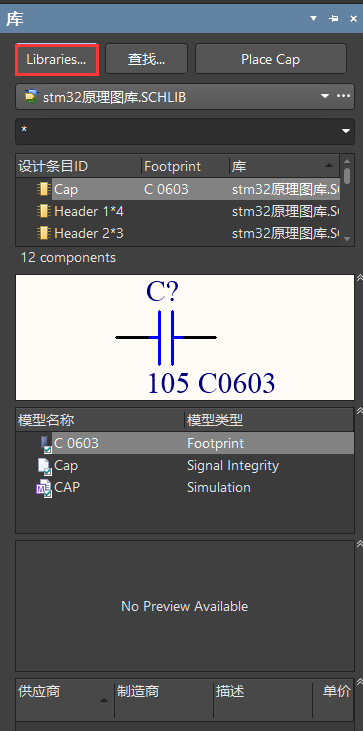

  点击软件右上角的库，选择libraries进行添加

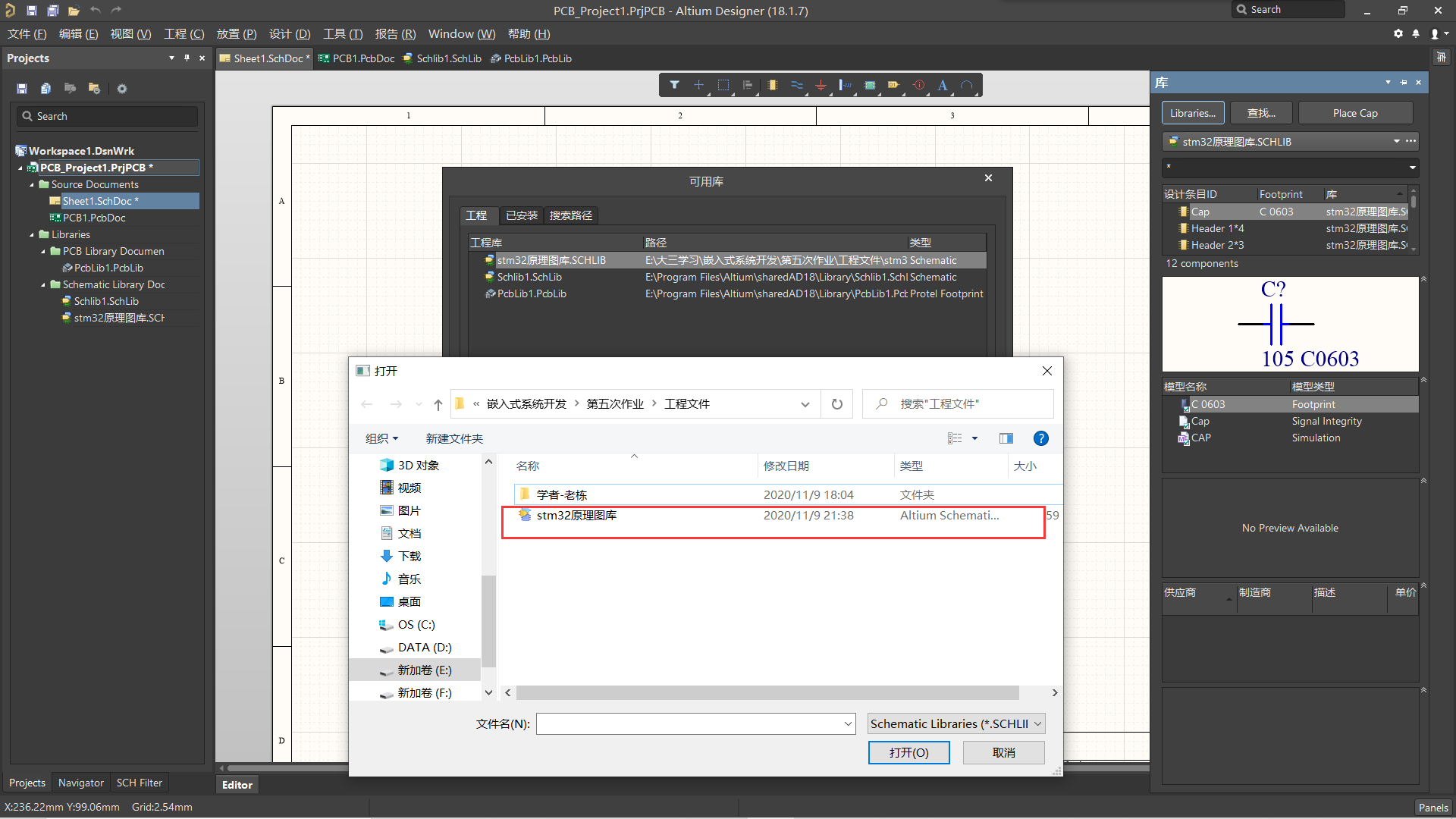

  选择stm32原理图库


  添加完成后就可以开始绘图了。

• 绘制原理图

  选中图库中的元器件，将其拖入左方的画图框中即可开始作图。

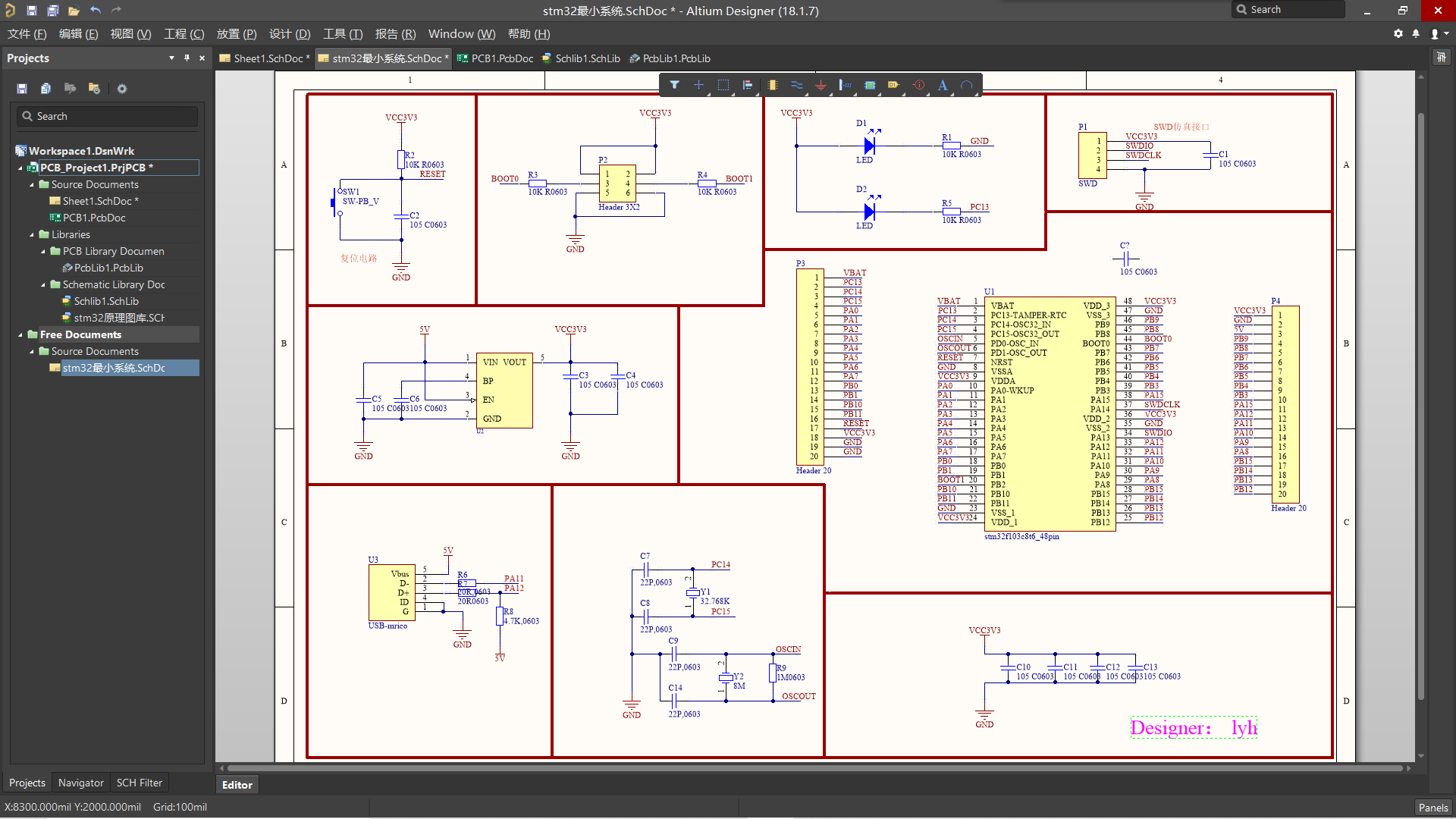

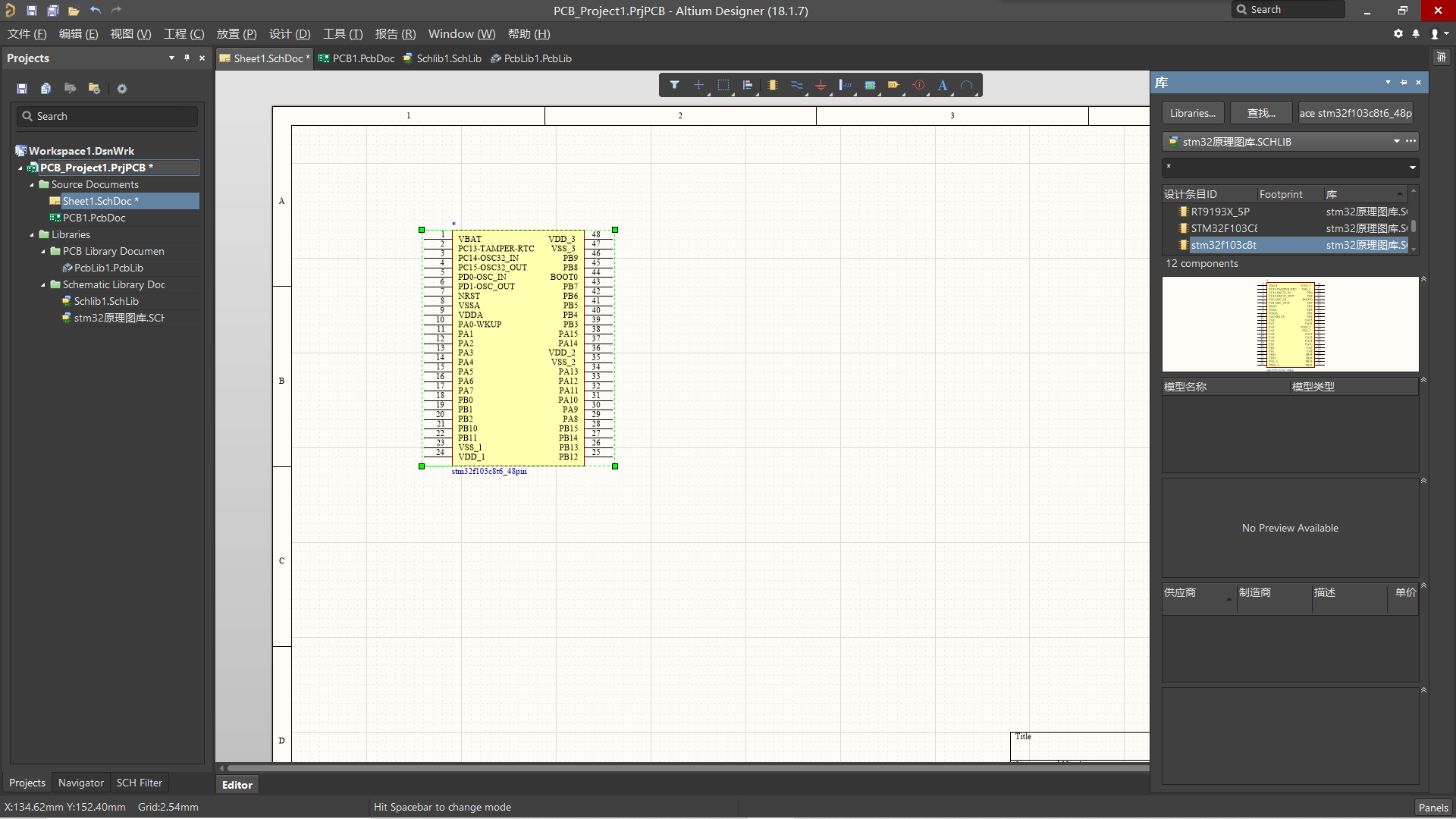

  绘制完成后应如图所示：


  至此，完成stm32最小原理图的绘制。
