学习Zynq笔记(3):基于zynq的雷达信号处理系统学习笔记


一、雷达信号处理模块

1、PL和PS的分工

ZYNQ7000 芯片可分成处理器系统部分 Processor System( PS)和可编程逻辑部分 Programmable Logic( PL)
ZYNQ 是由 ARM 系统 PS 部分和 FPGA 逻辑 PL 部分组成,它们自己通过不同的软件和方法编写自己的,然后通过通讯接口(GP口和HP口)进行数据交互

PS(ARM)【软件模块】——驱动层、系统层、应用层,承担系统的控制中心、负责信号处理模块的数据预处理、处理模块之间数据传输的控制、以及系统的参数配置功能
PL(FPGA)【硬件模块】——硬件层、硬件接口,负责信号处理模块的实现、以及射频外设控制功能

具体如下:
在这里插入图片描述
在这里插入图片描述

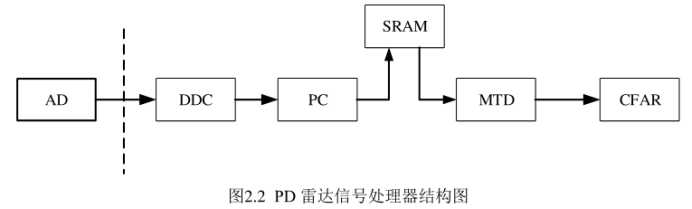

2、PD雷达信号处理流程

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

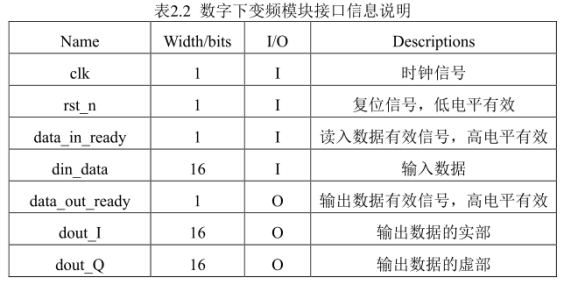

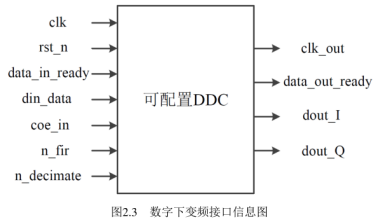

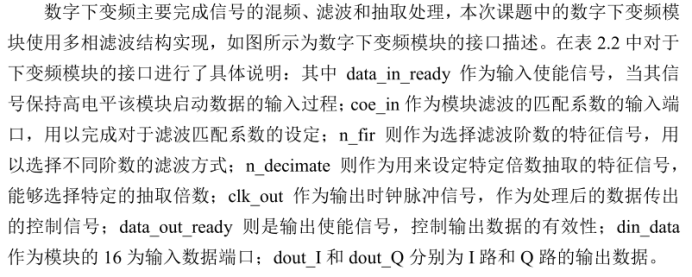

3、数字下变频模块DDC

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

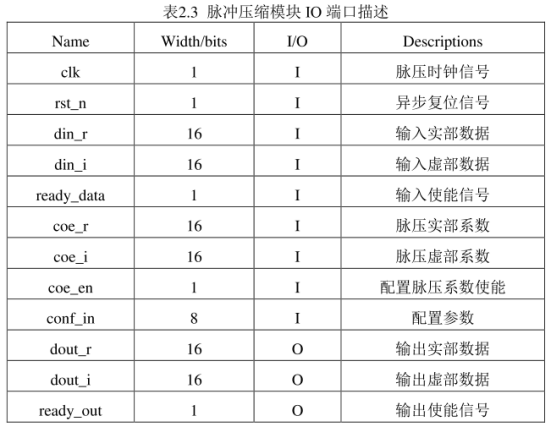

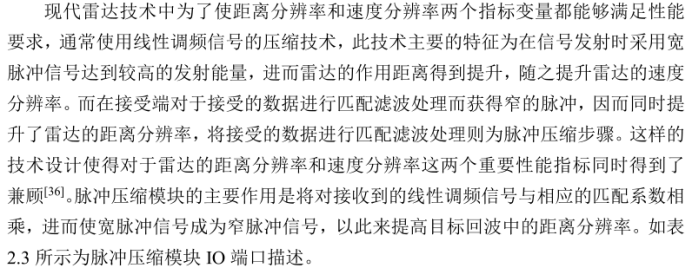

4、脉冲压缩模块

在这里插入图片描述
在这里插入图片描述

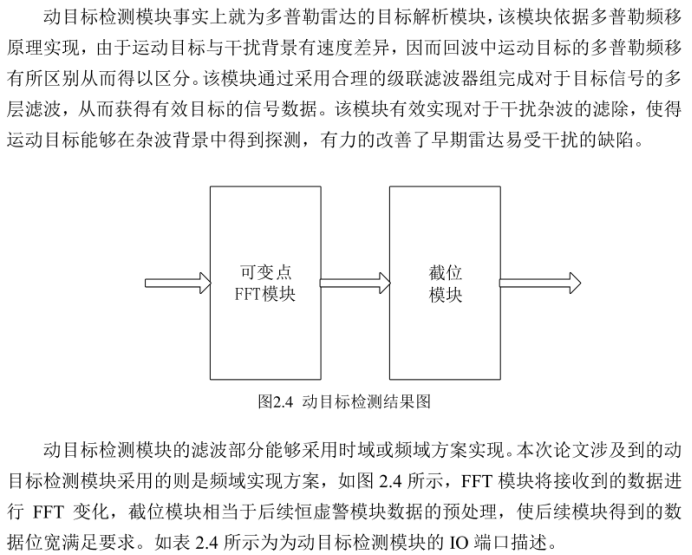

5、动目标检测模块

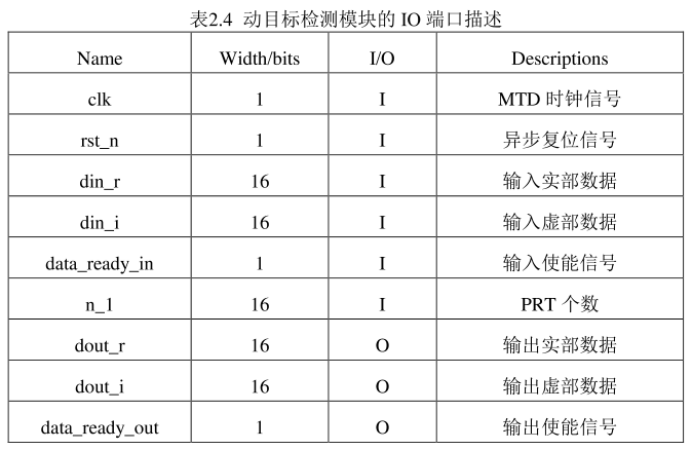

在这里插入图片描述
在这里插入图片描述

二、系统总体设计方案

1、为什么用ARM+FPGA,而不是FPGA?

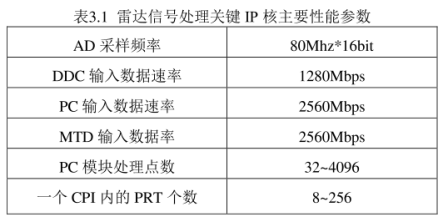

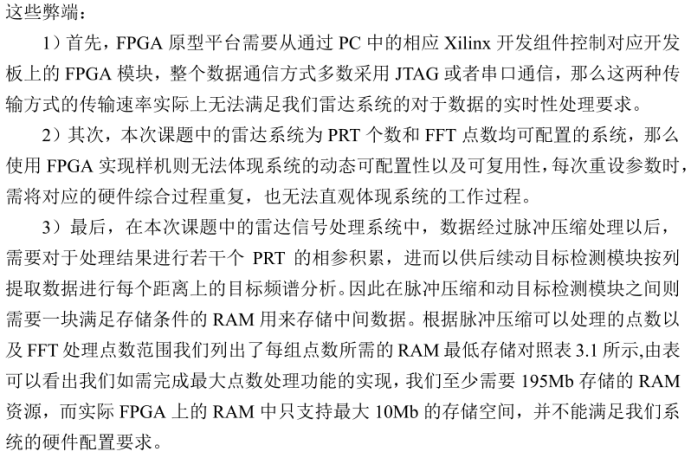

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

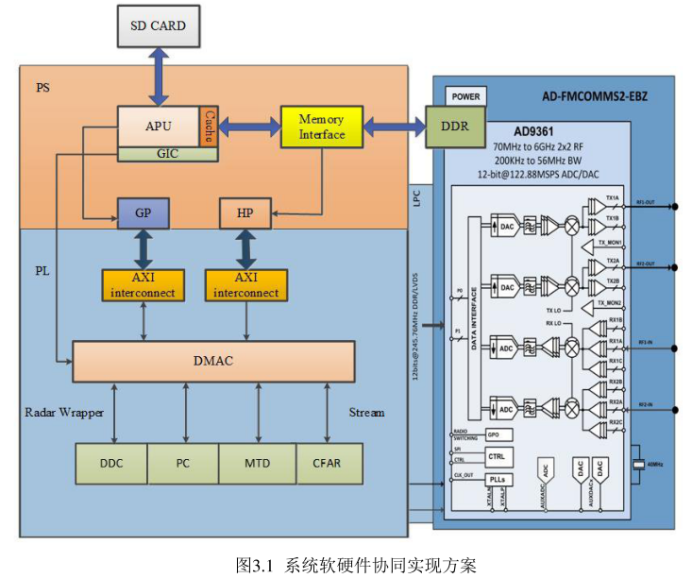

2、软硬件协同实现方案

在这里插入图片描述
在这里插入图片描述

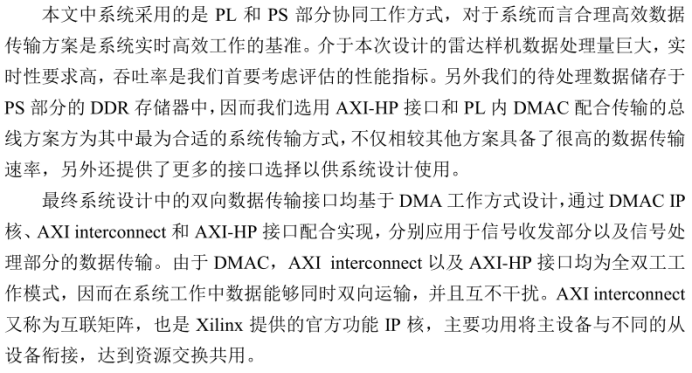

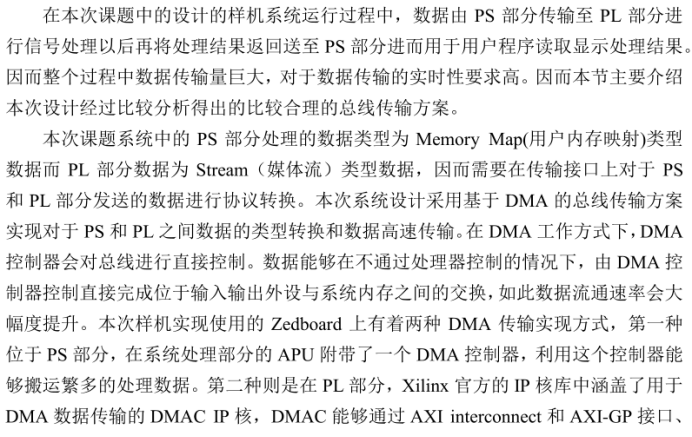

3、基于DMA的总线设计方案

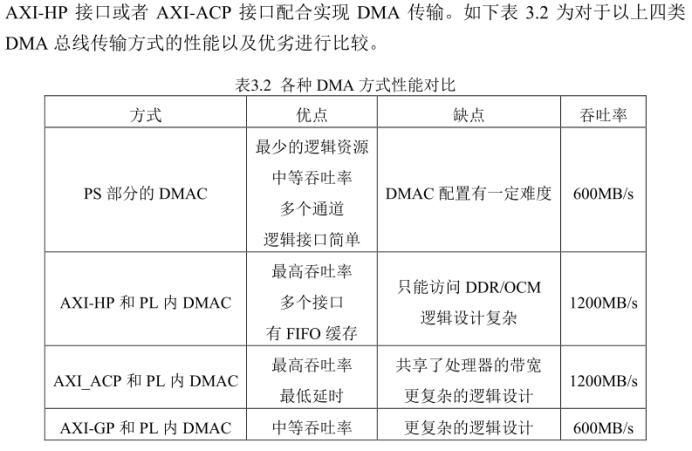

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

4、硬件平台

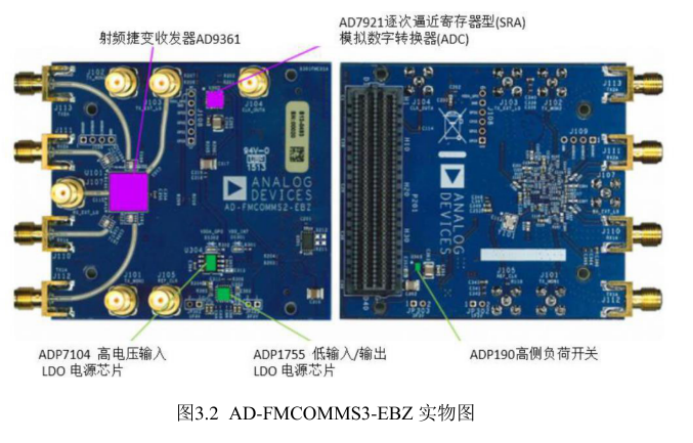

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

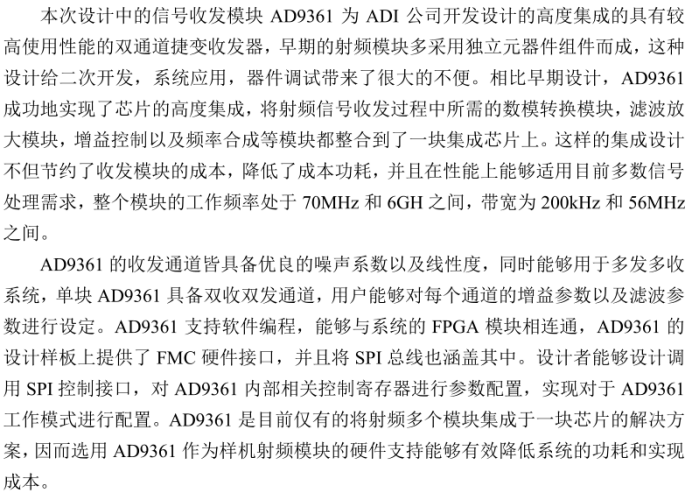

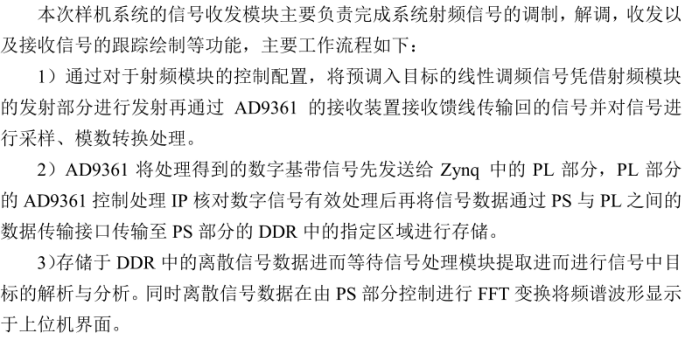

5、信号收发模块

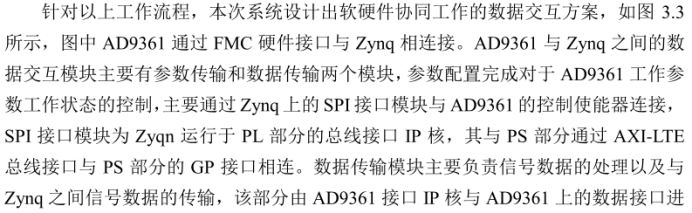

信号收发模块数据交互方案

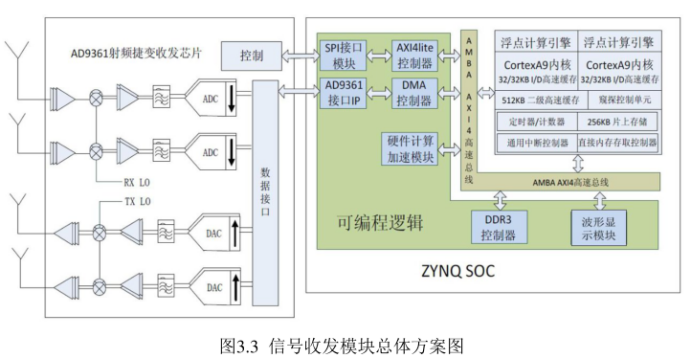

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

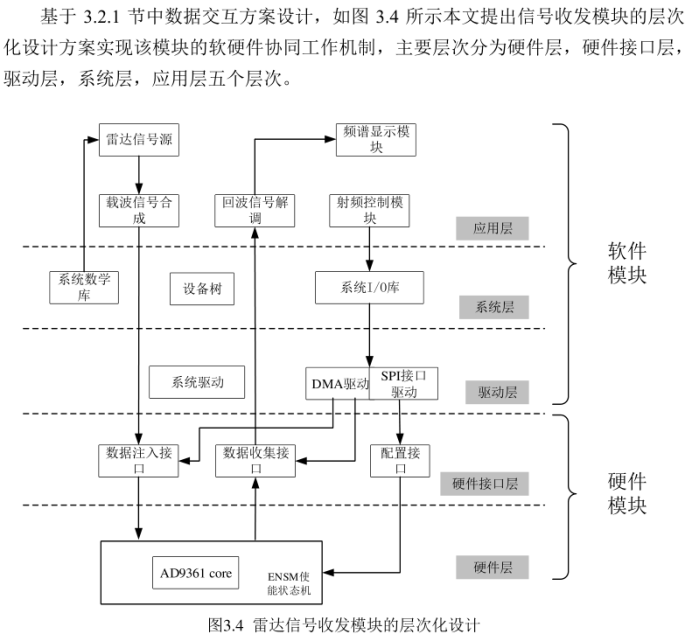

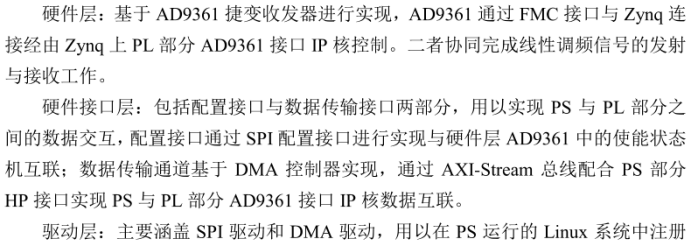

信号收发模块层次化设计
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

6、信号处理模块

信号处理模块工作流程
在这里插入图片描述

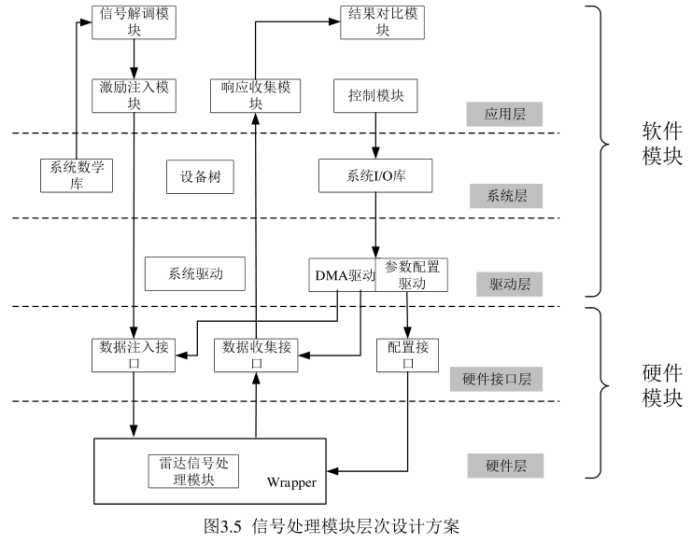

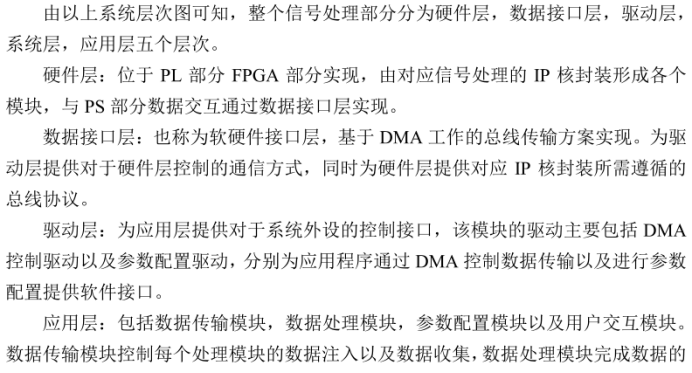

信号处理模块层次化设计
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

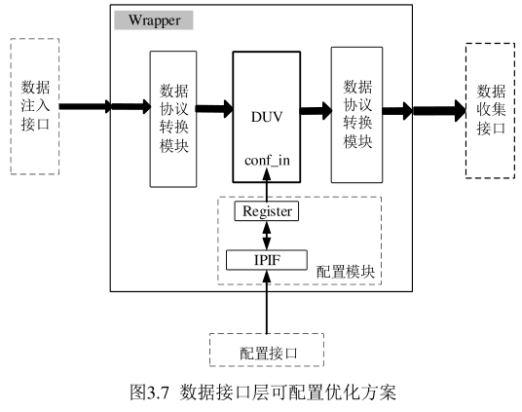

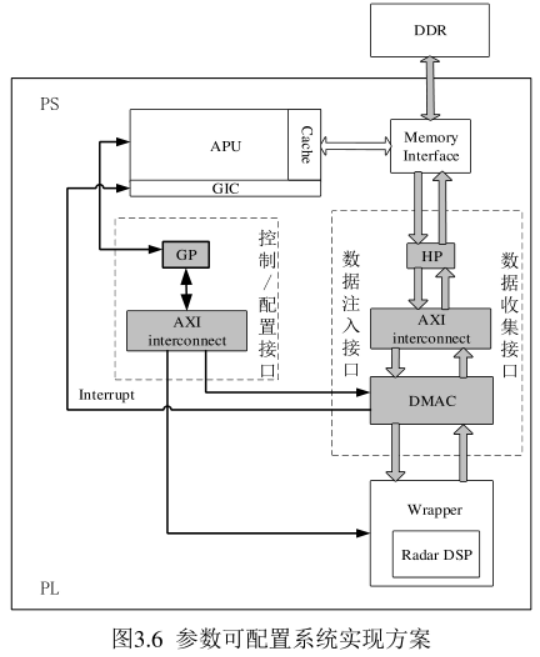

参数可配置实现方案
在这里插入图片描述在这里插入图片描述在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

参考文献

西电陈聪硕士论文《基于Zynq的雷达信号处理系统软件模块的设计与实现》
