5g上行速率怎么提升_「5G学习」怎么样粗略计算5G的理论峰值速率


A、在计算理论峰值速率之前，需要确定以下参数的数值。

(1)资源块PRB数目

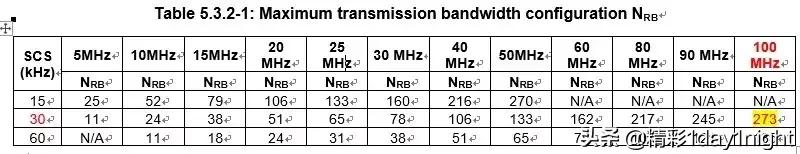

例如图一：


图一 资源块PRB数目

系统带宽100M，子载波间隔30KHz的5G系统，最多传输的PRB数目为273。

(2)符号Symbol数目

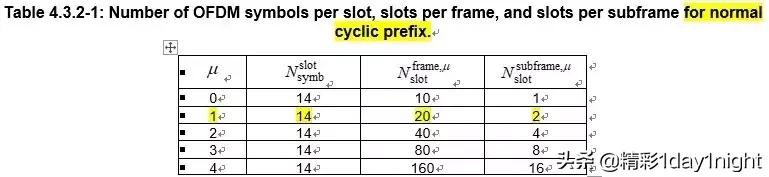

例如图二：


图二 符号Symbol数目

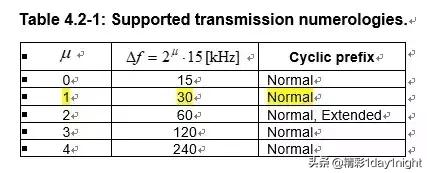

30KHz的子载波间隔为例，循环前缀的类型是Nomal CP。查图三可知，每个slot的OFDM符号是14，以30KHz的子载波为例，则每个slot占用的时间是0.5ms。


考虑到部分资源需要用于发送参考信号，此处扣除开销部分做近似处理，认为3个符号用于参考信号的发送，剩下11个符号用于数据传输。

B、5G上行理论峰值速率的粗略计算

(1)

上行基本配置，2流，64QAM(一个符号6bit)

(1.1)Type 1：2.5ms双周期

由2.5ms双周期帧结构可知，在特殊子帧时隙配比为10:2:2的情况下，S子帧有2个上行，占总时隙比为2/(10+2+2)，共有2个S子帧，因此5ms内有(3+2*2/14)个上行slot，则每毫秒的上行slot数目约为0.657个/ms。见图四。


上行理论峰值速率的粗略计算：

273RB*12子载波*11符号(扣除开销)*0.657/ms*6bit(64QAM)*2流= 284Mbps

(1.2)Type 2：5ms单周期

由5ms单周期帧结构可知，在特殊子帧时隙配比为6:4:4的情况下，S子帧用于上行的时隙归一化为4/(6+4+4)，5ms内有(2+4/14)个上行slot，则每毫秒的上行slot数目约为0.457/ms。见图五。


图四

上行理论峰值速率的粗略计算：

273RB*12子载波*11符号(扣除开销)*0.457/ms*6bit(64QAM)*2流=198Mbps

C、5G下行理论峰值速率的粗略计算

(1)

下行基本配置，4流，256QAM(一个符号8bit)

(1.1)Type 1：2.5ms双周期

由2.5ms双周期帧结构可知，在特殊子帧时隙配比为10:2:2的情况下，5ms内有(5+2*10/14)个下行slot，则每毫秒的下行slot数目约为1.28个/ms。见图四。

下行理论峰值速率的粗略计算：

273RB*12子载波*11符号(扣除开销)*1.28/ms*8bit(256QAM)*4流=1.48Gbps

Type 2：5ms单周期

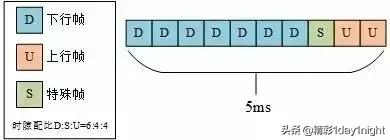

由5ms单周期帧结构可知，在特殊子帧时隙配比为6:4:4的情况下，5ms内有(7+6/14)个下行slot，则每毫秒的下行slot数目约为1.48个/ms。见图五。

下行理论峰值速率的粗略计算：

273RB*12子载波*11符号(扣除开销)*1.48/ms*8bit(256QAM)*4流=1.7Gbps
