AD设置某个焊盘铺铜连接方式

AD设置某个焊盘铺铜连接方式

在规则中创建个别焊盘铺铜连接方式

目的

PCB布板时，将表贴焊盘与铺铜连接方式设置为花焊盘（十字连接）；将螺钉孔与铺铜连接方式设置为全连接；

步骤一

所有焊盘与铜皮默认为十字连接，单独设置螺钉孔与铜皮全连接；

步骤二

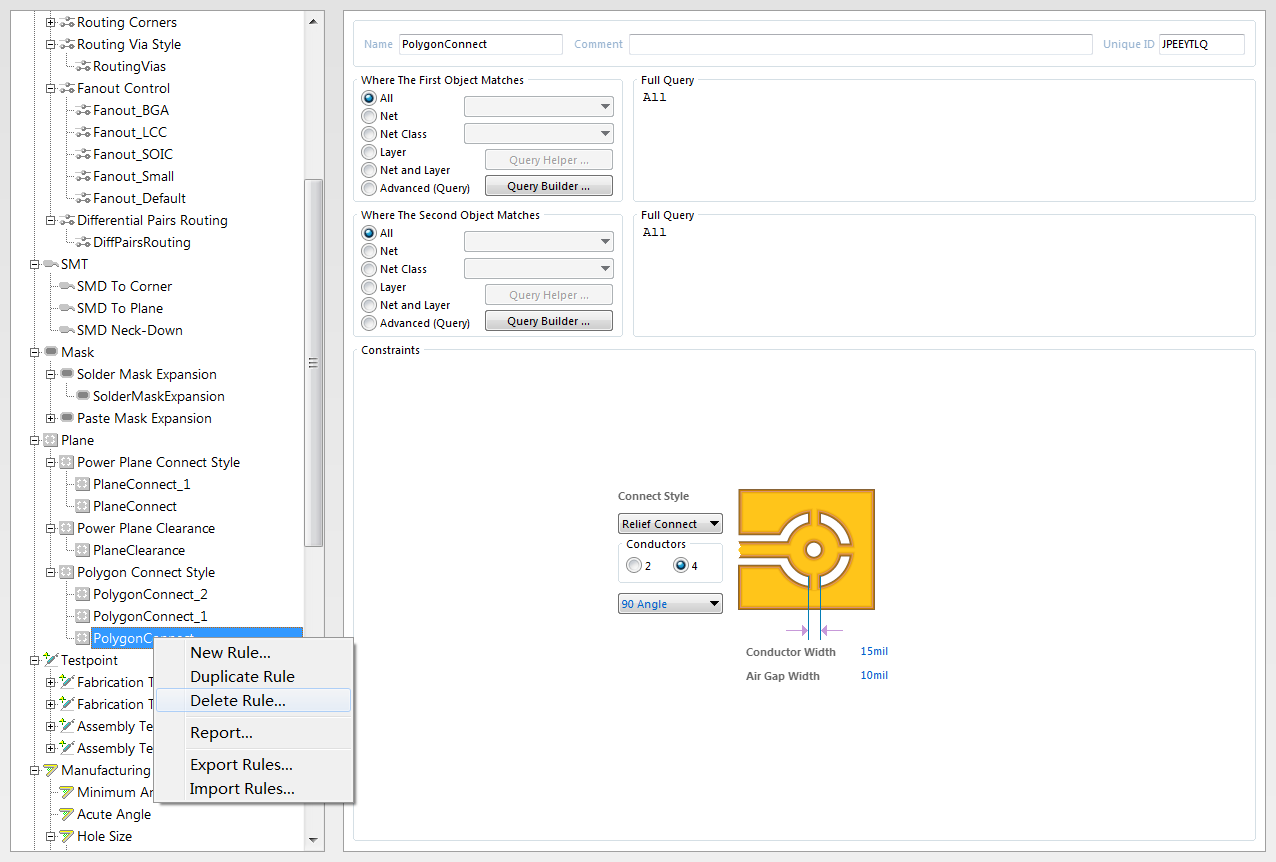

Design -> Rules…
新建规则 New Rule…
在这里插入图片描述

步骤三

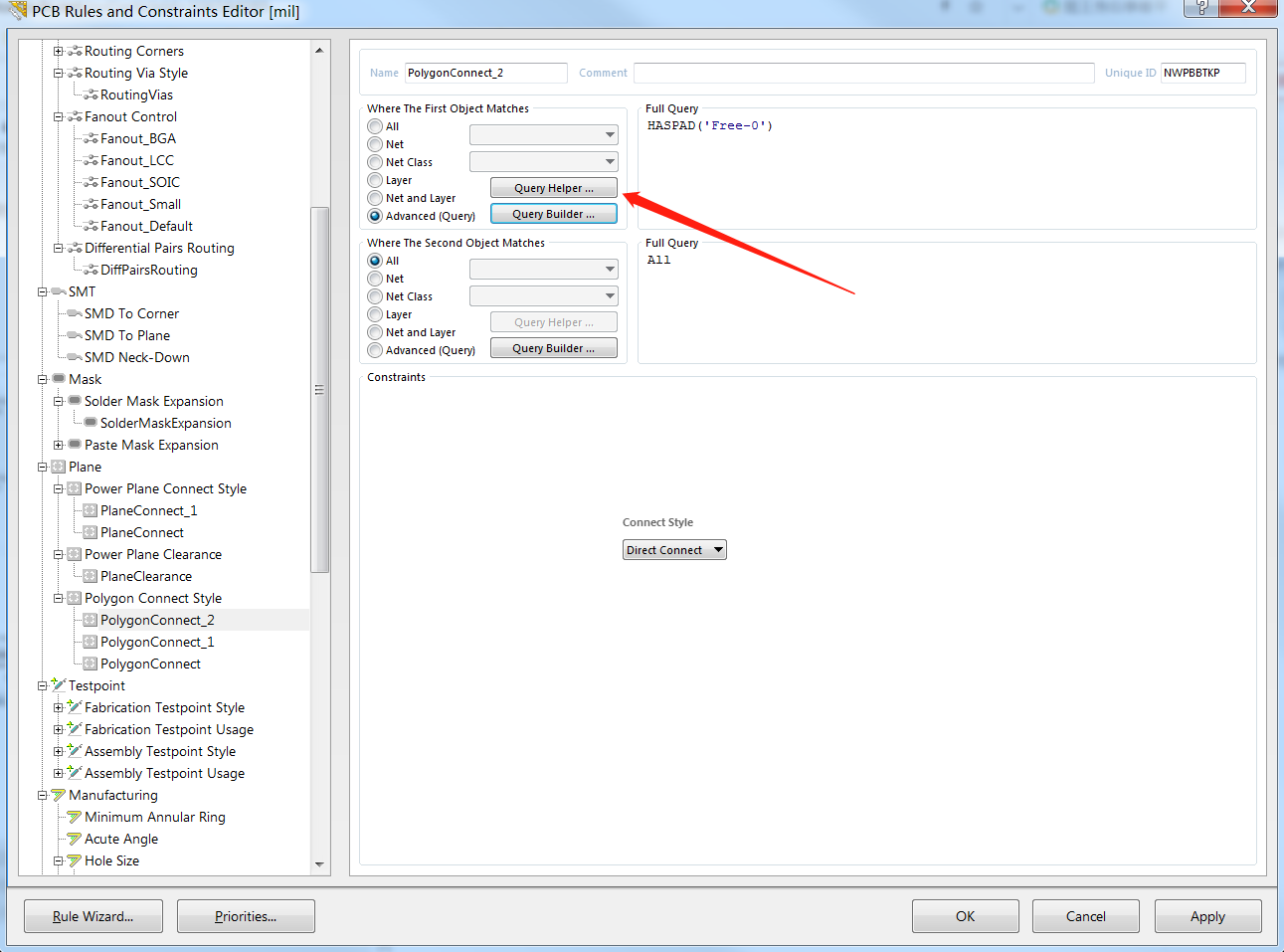

选择Query Builder…
在这里插入图片描述

步骤四

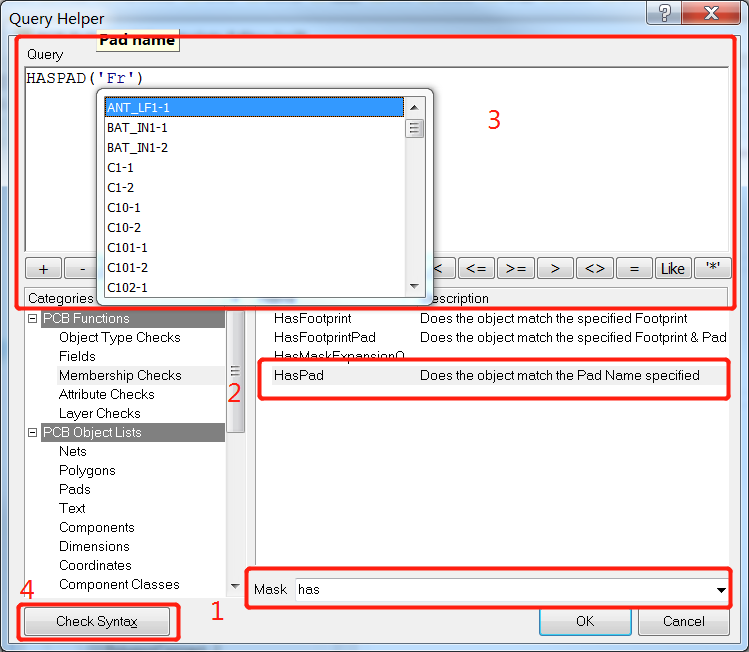

螺钉孔焊盘，在Query框内输入HASPAD（‘焊盘名称’），最后检查语法，确定。
在这里插入图片描述

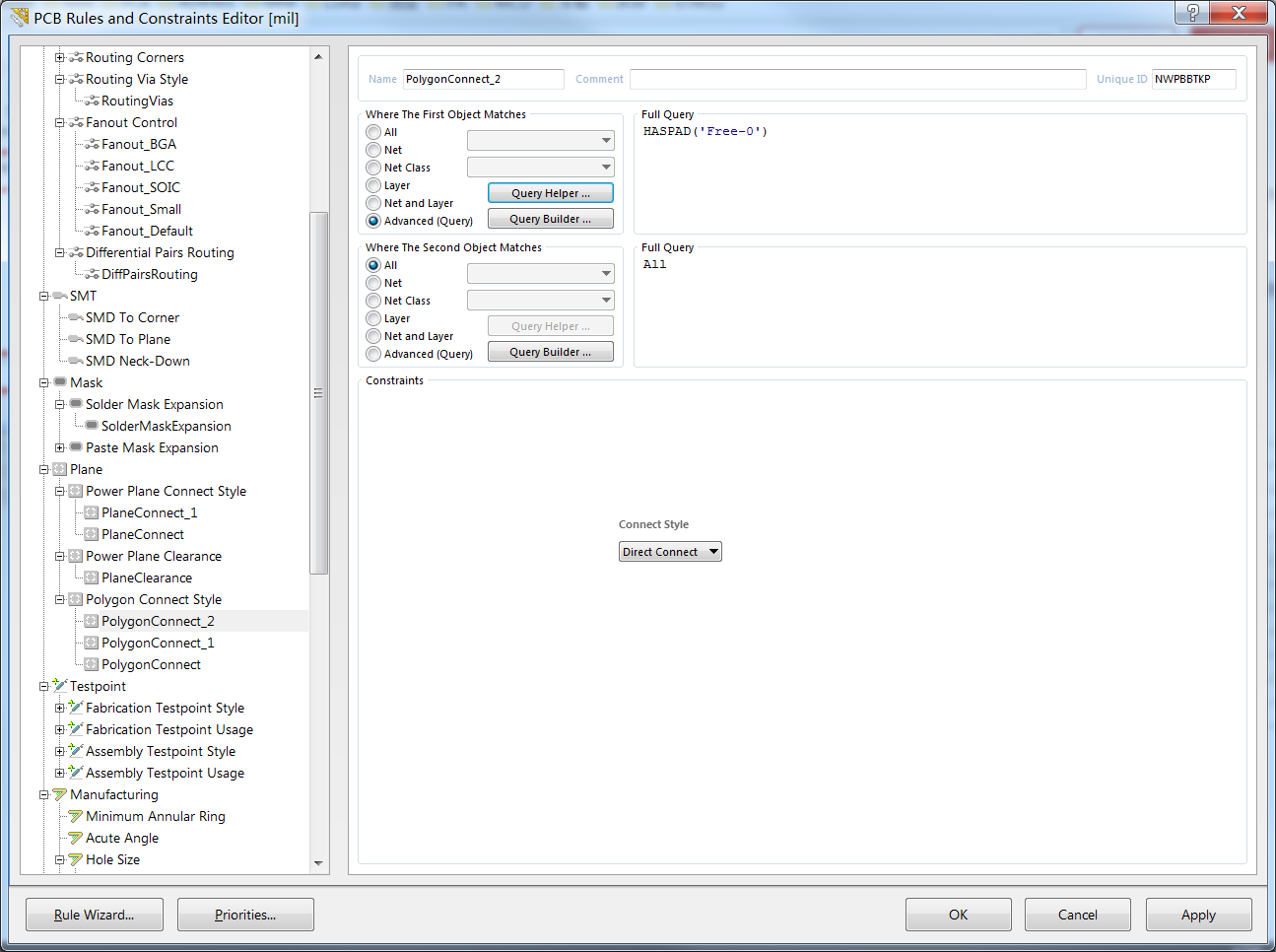

步骤五

在这里插入图片描述

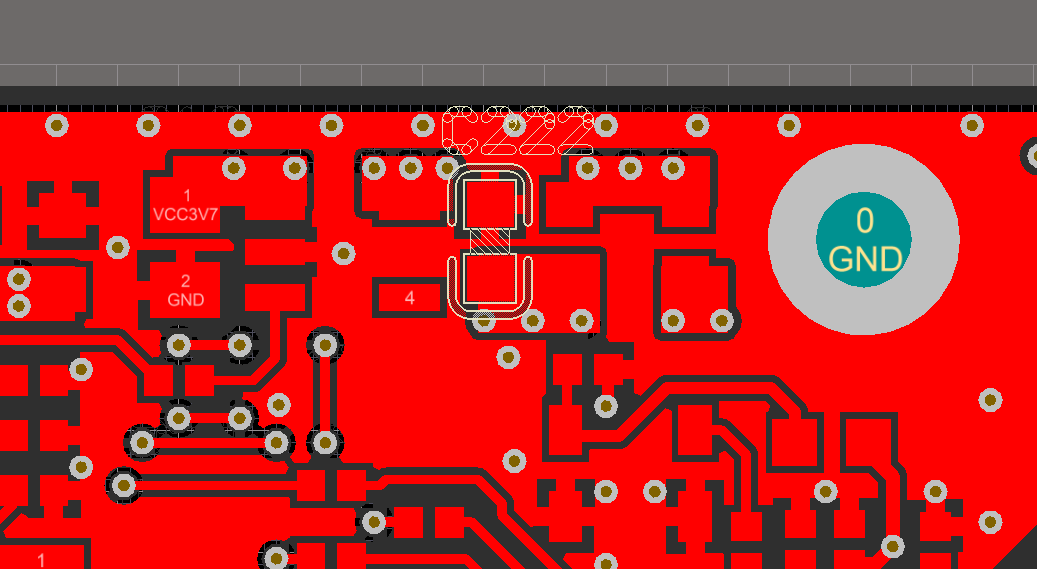

效果图
在这里插入图片描述

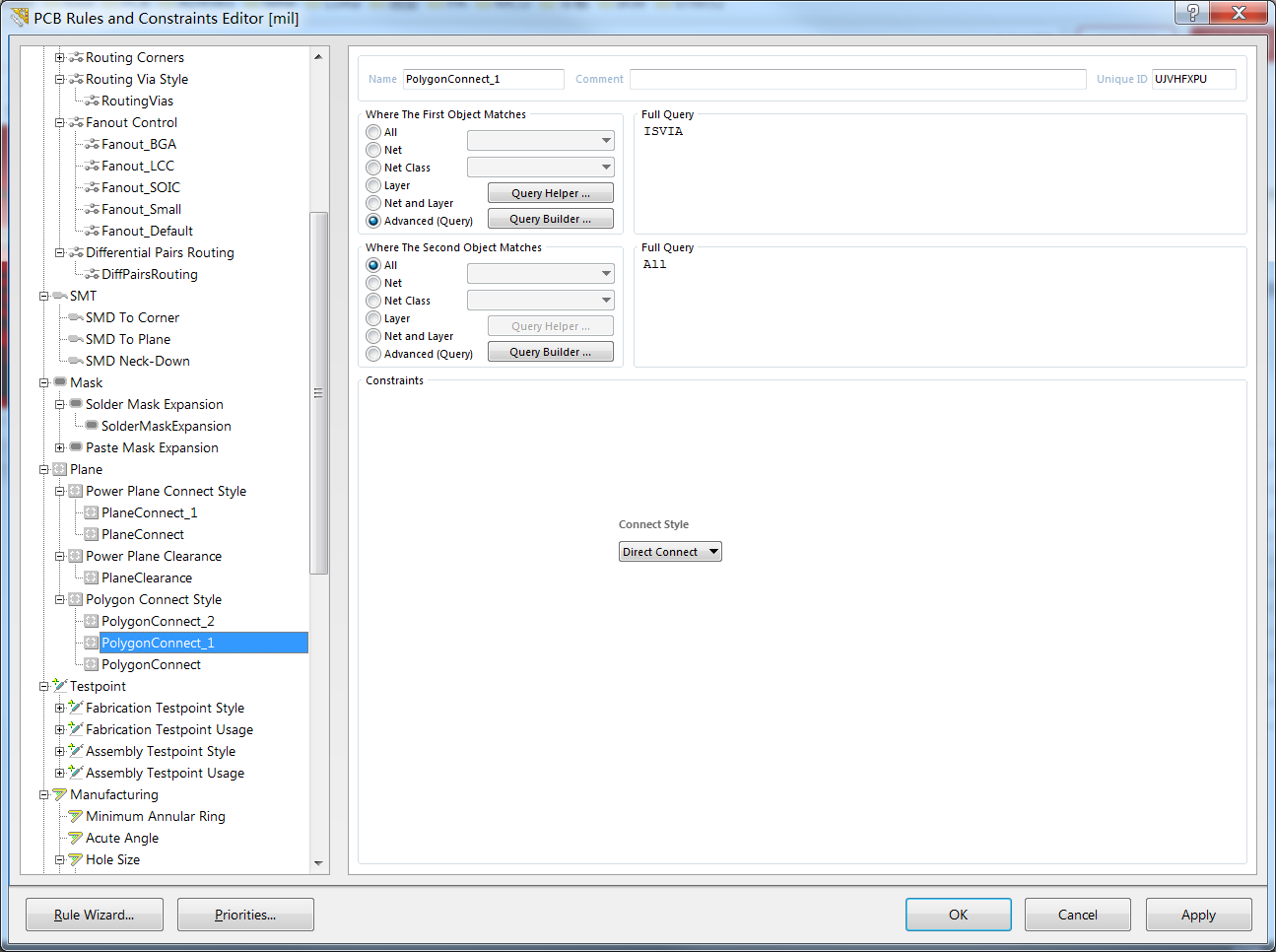

设置过孔全连接

在这里插入图片描述
