pt100温度传感器是一种将温度变量转换为可传送的标准化输出信号的仪表。主要用于工业过程温度参数的测量和控制。带传感器的变送器通常由两部分组成：传感器和信号转换器。传感器主要是热电偶或热电阻；信号转换器主要由测量单元、信号处理和转换单元组成(由于工业用热电阻和热电偶分度表是标准化的，因此信号转换器作为独立产品时也称为变送器)，有些变送器增加了显示单元，有些还具有现场总线功能。
温度是自然界中和人类打交道最多的物理参数之一，无论是在生产实验场所，还是在居住休闲场所，温度的采集或控制都十分频繁和重要，而且，网络化远程采集温度并报警是现代科技发展的一个必然趋势。由于温度不管是从物理量本身还是在实际人们的生活中都有着密切的关系，所以温传感器就会相应产生。

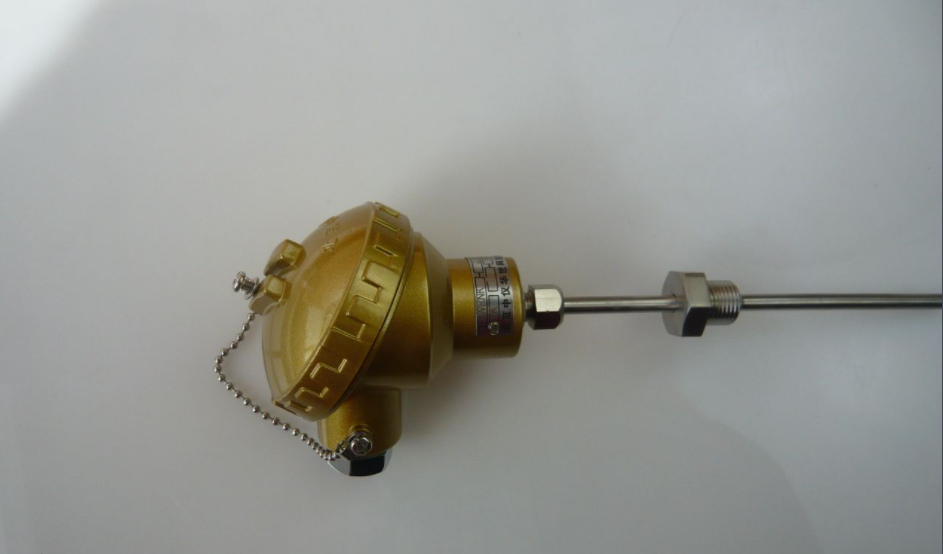

PT100是铂热电阻，它的阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。由于PT100热电阻的温度值与阻值变化关系，人们便利用它的这一特性，研发并生产了PT100热电阻温度传感器。PT100电阻温度传感器是一种以白金(Pt)作成的电阻式温度检测器，属于正电阻系数，其电阻和温度变化的关系式如下：R=Ro(1+αT)其中α=0.00392，Ro为100Ω(在0℃的电阻值)，T为摄氏温度。
分度表：
-50度 80.31欧姆
-40度 84.27欧姆
-30度 88.22欧姆
-20度 92.16欧姆
-10度 96.09欧姆
0度 100.00欧姆
10度 103.90欧姆
20度 107.79欧姆
30度 111.67欧姆
40度 115.54欧姆
50度 119.40欧姆
60度 123.24欧姆
70度 127.08欧姆
80度 130.90欧姆
90度 134.71欧姆
100度 138.51欧姆
110度 142.29欧姆
120度 146.07欧姆
130度 149.83欧姆
140度 153.58欧姆
150度 157.33欧姆
160度 161.05欧姆
170度 164.77欧姆
180度 168.48欧姆
190度 172.17欧姆
200度 175.86欧姆
常见PT相关参数：
精度等级：0.2级
供电电源：+7.5～30V
功耗小于0．1W
主机工作温度范围为－40℃～+85℃
测量范围为－200℃～+200℃
存贮条件为－40℃～+85℃(RH：5%～95%不结露)
体积：LM系列为106mm×98mm×22mm；WD系列为26mm×98mm×41mm
安装方式：
LM系列为壁挂式安装孔，内置斜撑支架也可桌面摆放；WD系列为DIN导轨卡装
如何正确使用PT元件：
pt100温度传感器如果由两个用来测量温差的传感器组成，输出信号与温差之间有一给定的连续函数关系。pt100温度传感器输出信号与温度变量之间有一给定的连续函数关系(通常为线性函数)，早期生产的pt100温度传感器其输出信号与温度传感器的电阻值(或电压值)之间呈线性函数关系。标准化输出信号主要为0mA~10mA和4mA~20mA(风力发电主要用4-20mA居多)的直流电信号。不排除具有特殊规定的其他标准化输出信号。温度变送器按供电接线方式可分为两线制和四线制。[2]变送器有电动单元组合仪表系列的(DDZ-Ⅱ型、DDZ-Ⅲ型和DDZ-S型)和小型化模块式的，多功能智能型的。前者均不带pt100温度传感器，后两类变送器可以方便的与热电偶或热电阻组成带传感器的变送器。
