activiti工作流
activiti介绍
Activiti项目是一项新的基于Apache许可的开源BPM平台，从基础开始构建，旨在提供支持新的BPMN 2.0标准，包括支持对象管理组（OMG），面对新技术的机遇，诸如互操作性和云架构，提供技术实现。
创始人Tom Baeyens是JBoss jBPM的项目架构师，以及另一位架构师Joram Barrez，一起加入到创建Alfresco这项首次实现Apache开源许可的BPMN 2.0引擎开发中来。
Activiti是一个独立运作和经营的开源项目品牌，并将独立于Alfresco开源ECM系统运行。 Activiti将是一种轻量级，可嵌入的BPM引擎，而且还设计适用于可扩展的云架构。 Activiti将提供宽松的Apache许可2.0，以便这个项目可以广泛被使用，同时促进Activiti BPM引擎和BPMN 2.0的匹配，该项目现正由OMG通过标准审定。 加入Alfresco Activiti项目的是VMware的SpringSource分支，Alfresco的计划把该项目提交给Apache基础架构，希望吸引更多方面的BPM专家和促进BPM的创新。数据库展示
在Activiti工作流的后台是有数据库的支持的，所有的表都以ACT_开头，利用这些数据库的表，就能够把整个业务流程的数据保存下来，然后利用这些数据进行不同的业务的开发。

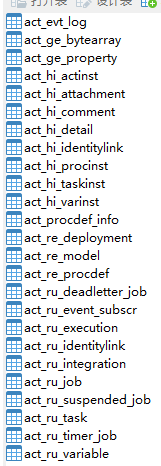

数据库表示意图
资源库流程规则表
1)act_re_deployment 部署信息表
2)act_re_model 流程设计模型部署表
3)act_re_procdef 流程定义数据表
运行时数据库表
1)act_ru_execution 运行时流程执行实例表
2)act_ru_identitylink 运行时流程人员表，主要存储任务节点与参与者的相关信息
3)act_ru_task 运行时任务节点表
4)act_ru_variable 运行时流程变量数据表
历史数据库表
1)act_hi_actinst 历史节点表
2)act_hi_attachment 历史附件表
3)act_hi_comment 历史意见表
4)act_hi_identitylink 历史流程人员表
5)act_hi_detail 历史详情表，提供历史变量的查询
6)act_hi_procinst 历史流程实例表
7)act_hi_taskinst 历史任务实例表
8)act_hi_varinst 历史变量表
组织机构表
1)act_id_group 用户组信息表
2)act_id_info 用户扩展信息表
3)act_id_membership 用户与用户组对应信息表
4)act_id_user 用户信息表
这些表用的很少，因为我们一般会自己做一个权限管理，所以不会用activiti自身所带的表。
通用数据表
1)act_ge_bytearray 二进制数据表
2)act_ge_property 属性数据表存储整个流程引擎级别的数据,初始化表结构时，会默认插入三条记录。核心API
ProcessEngine
说明：
在Activiti中最核心的类，其他的类都是由他而来。
产生方式：在前面看到了两种创建ProcessEngine（流程引擎）的方式，而这里要简化很多，调用ProcessEngines的getDefaultProceeEngine方法时会自动加载classpath下名为activiti.cfg.xml文件。
可以产生RepositoryService
可以产生RuntimeService
可以产生TaskService各个Service的作用：
RepositoryService 管理流程定义
RuntimeService 执行管理，包括启动、推进、删除流程实例等操作
TaskService 任务管理
HistoryService 历史管理(执行完的数据的管理)
IdentityService 组织机构管理
FormService 一个可选服务，任务表单管理
ManagerService
RepositoryService
是Activiti的仓库服务类。所谓的仓库指流程定义文档的两个文件：bpmn文件和流程图片。
产生方式
可以产生DeploymentBuilder，用来定义流程部署的相关参数
RuntimeService
是activiti的流程执行服务类。可以从这个服务类中获取很多关于流程执行相关的信息。
TaskService
HistoryService
是activiti的查询历史信息的类。在一个流程执行完成后，这个对象为我们提供查询历史信息。
ProcessDefinition
流程定义类。可以从这里获得资源文件等。
ProcessInstance
代表流程定义的执行实例。如范冰冰请了一天的假，她就必须发出一个流程实例的申请。一个流程实例包括了所有的运行节点。我们可以利用这个对象来了解当前流程实例的进度等信息。流程实例就表示一个流程从开始到结束的最大的流程分支，即一个流程中流程实例只有一个。
Execution
Activiti用这个对象去描述流程执行的每一个节点。在没有并发的情况下，Execution就是同ProcessInstance。流程按照流程定义的规则执行一次的过程，就可以表示执行对象Execution。
