目录

1、模块主要功能介绍

2、主要涉及的数据类型

2.1 suspend_state_t

2.2 struct suspend_stats

2.3 struct platform_suspend_ops

3、软件处理流程

3.1 suspend流程

3.2 唤醒流程

4、PM Core主要函数实现

4.1 pm_suspend

4.2 enter_state

4.3 suspend_devices_and_enter

4.4 suspend_enter

5、补充说明

1、模块主要功能介绍

       PM Core，SR（suspend/resume）主流程，顾名思义就是把Linux Kernel中各个低功耗模块组合在一起，成为睡眠和唤醒流程的主干道，我们称之为SR主流程。其在内核中特性的开关主要受以下宏控制：

CONFIG_PM、CONFIG_SUSPEND、CONFIG_PM_AUTOSLEEP、CONFIG_FREEZER、CONFIG_PM_SLEEP

相关代码主要在kernel/power/目录下

kernel/power/main.c     ----提供用户态接口，以及pm notifier相关接口
kernel/power/suspend.c  ----Suspend功能的主流程
kernel/power/console.c  ----Suspend过程中对控制台的处理逻辑
kernel/power/process.c  ----Suspend过程中对进程的处理逻辑

2、主要涉及的数据类型

2.1 suspend_state_t

       数据类型定义在include/linux/suspend.h中，表示低功耗要进入的状态，在kernel中主要有4种状态，如下

typedef int __bitwise suspend_state_t;

#define PM_SUSPEND_ON		((__force suspend_state_t) 0)
#define PM_SUSPEND_TO_IDLE	((__force suspend_state_t) 1)
#define PM_SUSPEND_STANDBY	((__force suspend_state_t) 2)
#define PM_SUSPEND_MEM		((__force suspend_state_t) 3)
#define PM_SUSPEND_MIN		PM_SUSPEND_TO_IDLE
#define PM_SUSPEND_MAX		((__force suspend_state_t) 4)

1）PM_SUSPEND_ON： 设备处于全电源状态，也就是正常工作状态。

2）PM_SUSPEND_TO_IDLE：外设做完susspend回调后，进入到idle回调，不会disable secondary PM_SUSPEND_STANDBY：设备处于省电状态，但还能够接收某些事件，详细的行为取决与详细的设备。

3）PM_SUSPEND_MEM：suspend to memory，设备进入睡眠状态，但全部的数据还保存在内存中，仅仅有某些外部中断才干够唤醒设备。

4）PM_SUSPEND_MAX：字面意思是suspend到disk中，对应kernel中的hibernate。

       大多数的Android设备都仅仅支持当中的两种：PM_SUSPEND_ON 和PM_SUSPEND_MEM，所以后续的讨论中说到suspend的地方，均是指PM_SUSPEND_MEM。

2.2 struct suspend_stats

结构体定义在include/linux/suspend.h中，主要记录低功耗流程中的维测数据

struct suspend_stats {
	int	success;  ----表示睡眠失败的次数
	int	fail;     ----表示睡眠失败的次数
	int	failed_freeze;
	int	failed_prepare;
	int	failed_suspend;
	int	failed_suspend_late;
	int	failed_suspend_noirq;
	int	failed_resume;
	int	failed_resume_early;
	int	failed_resume_noirq;
#define	REC_FAILED_NUM	2
	int	last_failed_dev;
	char	failed_devs[REC_FAILED_NUM][40];
	int	last_failed_errno;
	int	errno[REC_FAILED_NUM];
	int	last_failed_step;
	enum suspend_stat_step	failed_steps[REC_FAILED_NUM];
};

2.3 struct platform_suspend_ops

 该结构体定义在include/linux/suspend.h中，主要记录和平台相关的低功耗主流程相关回调函数

struct platform_suspend_ops {
	int (*valid)(suspend_state_t state);
	int (*begin)(suspend_state_t state);
	int (*prepare)(void);
	int (*prepare_late)(void);
	int (*enter)(suspend_state_t state);
	void (*wake)(void);
	void (*finish)(void);
	bool (*suspend_again)(void);
	void (*end)(void);
	void (*recover)(void);
};

 1） valid回调：回调以确定平台是否支持给定的系统睡眠状态。有效（即支持的）状态在 /sys/power/state 中公布，即2.1中所描述的suspend_state_t。请注意，如果条件不正确，仍然可能无法进入给定的系统睡眠状态。

2）begin回调：初始化到给定系统睡眠状态的转换，在挂起设备之前执行。@begin传递给平台代码的信息应在@end执行后立刻被忽略掉。如果@begin失败（即返回非零）,PM主流程将不会调用@prepare(), @enter() 和@finish()回调。begin回调是可选的，不是一定要实现的。但是一旦实现了，那么传递给@enter()的参数是多余的，应忽略。

3）prepare回调：准备platform进入由@begin() 指示的系统睡眠状态。@begin()在设备挂起之后（即，为每个设备执行了适当的.suspend(）方法)和设备驱动程序的late suspend回调之前立即调用。成功时返回0，否则返回负错误代码，在这种情况下，系统无法进入所需的睡眠状态（@prepare_late(）,@enter()，和@wake()在这种情况下将不会调用)。

4）prepare_late回调：完成平台准备，以进入@begin()指示的系统睡眠状态。在禁用nonboot CPU之前和执行设备驱动程序的late suspend回调之后调用@prepare_late。成功时返回0，否则返回负错误代码，在这种情况下，系统无法进入所需的睡眠状态（@enter(）将不会执行)。

5）Enter回调：进入由@begin() 指示的系统睡眠状态，如果未实现@begin()，则进入由参数表示的系统睡眠状态。此回调是必填的。成功时返回0或一个为负的错误码，在这种情况下，系统无法进入所需的睡眠状态。

6）wake回调：当系统刚刚离开睡眠状态时，在启用nonboot CPU之后，在执行设备驱动程序的early resume回调之前调用。此回调是可选的，但应由实现@prepare_late()的平台实现。如果实现，则它始终在@prepare_late和@enter()之后调用，即使其中一个失败。

7）finish回调：完成平台的唤醒。@finish在调用设备驱动程序的regular suspend回调之前调用。此回调是可选的，但如果这个平台实现了prepare回调，那么平台也应该实现finish回调。如果实现了，则它始终在@enter()和@wake()之后调用，即使其中任何一个失败。它在失败的@prepare后执行。

8）suspend_again回调：返回系统是否应再次suspend（true）或不suspend（false）。如果平台希望在挂起期间轮询传感器或执行某些代码，而不调用用户空间和大多数设备，suspend_again回调是一个假设已经设置了定期唤醒或警报唤醒的绝佳位置。这允许在用户和设备视图中保持挂起的同时执行一些代码。

9）end回调：在恢复设备后立即由PM主流程调用，以向平台指示系统已返回工作状态或向睡眠状态的转换已中止。此回调是可选的，但应由实现@begin()的平台实现。因此，实现@begin()的平台还应提供@end()，该@end() 清理在@enter()之前中止的transitions。

10）recover回调：从挂起失败中恢复平台。如果设备挂起失败，由PM主流程调用。此回调是可选的，仅应由在这种情况下需要特殊恢复操作的平台实施。

3、软件处理流程

        前边把pm core的主流程的主要功能及主要结构体做了分析和讲解，那么接下来我们来分析下睡眠主流程的时序，系统是如何进入睡眠的，又是如何唤醒的。

3.1 suspend流程

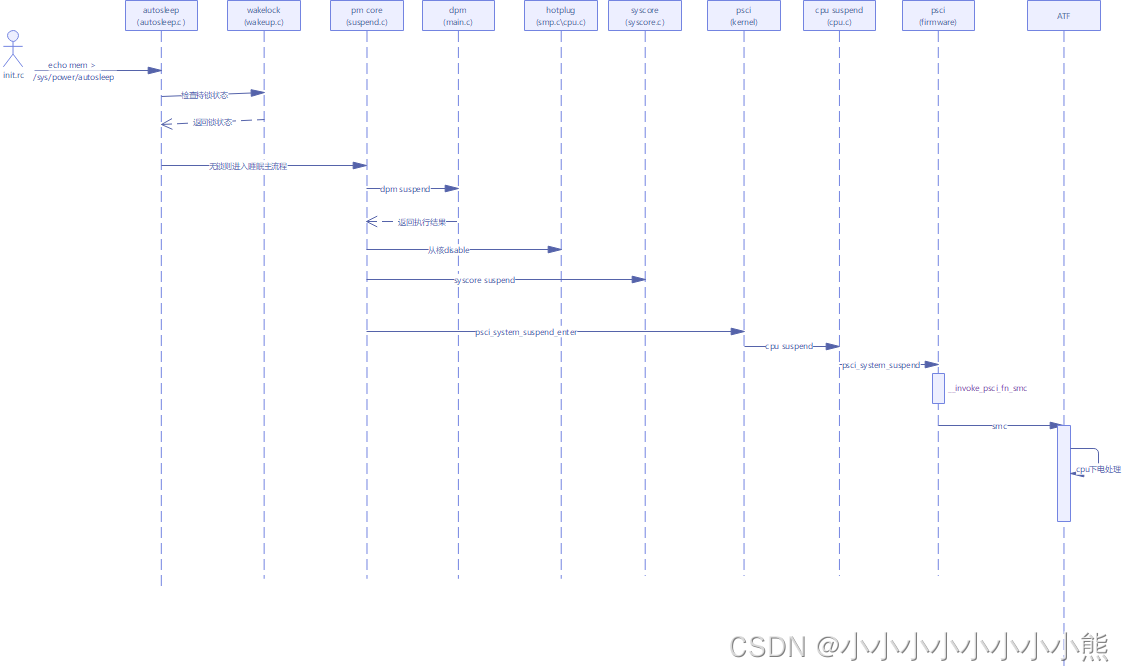

如果把kernel中的PM特性开关打开的话，会按照如下流程执行：

1）在init.rc中，通过echo mem > /sys/power/autosleep会触发睡眠持锁检查；

2）如果检查没有组件持锁，则继续进入pm core睡眠流程，如果有组件持锁，则停止睡眠流程；

3）pm core睡眠流程中，会先后调用dpm把外设suspend、把secondary cpu停掉、回调syscore回调函数、cpu suspend、ATF中执行安全相关操作、给主控核请求下电。

4）主控核给kernel子系统下电后，需要接管kernel子系统的唤醒中断，以便在需要时，把kernel系统唤醒。

       需要说明的一点是，在执行过程中，都可以阻止睡眠，一旦某个环节返回错误，则本次睡眠流程停止并返回。

       当前实际的执行要比我们说的会复杂一些，在这里也仅仅是为了帮助大家理解没有细化，在后面的章节中我们会逐个子系统、子框架展开进行详细的讲解。

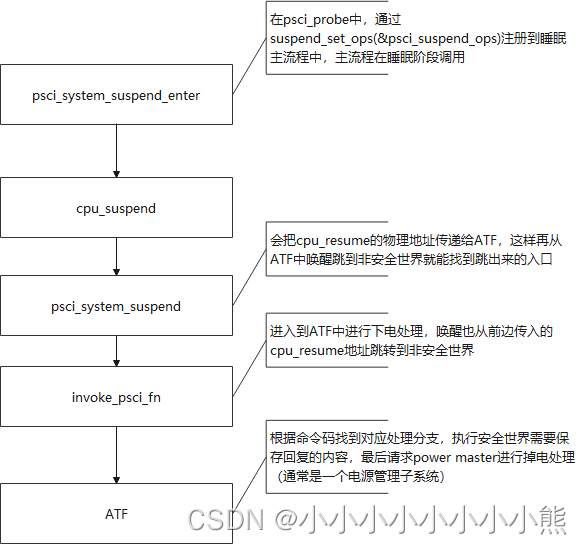

对于suspend流程的最后阶段，主要涉及以下操作：

3.2 唤醒流程

       低功耗主控核接收到kernel子系统的唤醒中断后，会对其进行上电解复位动作，后续走的流程为suspend流程的逆流程，在此不做过多介绍，后边我们会对全流程的每个组成部分进行拆解介绍。

4、PM Core主要函数实现

4.1 pm_suspend

函数原型为：

int pm_suspend(suspend_state_t state)
{
	int error;

	if (state <= PM_SUSPEND_ON || state >= PM_SUSPEND_MAX)
		return -EINVAL;

	pr_info("suspend entry (%s)\n", mem_sleep_labels[state]);
	error = enter_state(state);
	if (error) {
		suspend_stats.fail++;
		dpm_save_failed_errno(error);
	} else {
		suspend_stats.success++;
	}
	pr_info("suspend exit\n");
	return error;
}

       该函数为pm core的主入口函数，供autosleep中的suspend_work执行时调用。函数首先会判断入参状态是否为有效状态，然后会进入到下一层函数enter_state中执行处理。该函数同时也会记录睡眠失败和成功的相关维测记录，以备在定位问题时查看。

4.2 enter_state

函数原型为：

static int enter_state(suspend_state_t state)
{
	int error;

	trace_suspend_resume(TPS("suspend_enter"), state, true);
	if (state == PM_SUSPEND_TO_IDLE) {
#ifdef CONFIG_PM_DEBUG
		if (pm_test_level != TEST_NONE && pm_test_level <= TEST_CPUS) {
			pr_warn("Unsupported test mode for suspend to idle, please choose none/freezer/devices/platform.\n");
			return -EAGAIN;
		}
#endif
	} else if (!valid_state(state)) {
		return -EINVAL;
	}
	if (!mutex_trylock(&system_transition_mutex))
		return -EBUSY;

	if (state == PM_SUSPEND_TO_IDLE)
		s2idle_begin();

	if (sync_on_suspend_enabled) {
		trace_suspend_resume(TPS("sync_filesystems"), 0, true);
		ksys_sync_helper();
		trace_suspend_resume(TPS("sync_filesystems"), 0, false);
	}

	pm_pr_dbg("Preparing system for sleep (%s)\n", mem_sleep_labels[state]);
	pm_suspend_clear_flags();
	error = suspend_prepare(state);
	if (error)
		goto Unlock;

	if (suspend_test(TEST_FREEZER))
		goto Finish;

	trace_suspend_resume(TPS("suspend_enter"), state, false);
	pm_pr_dbg("Suspending system (%s)\n", mem_sleep_labels[state]);
	pm_restrict_gfp_mask();
	error = suspend_devices_and_enter(state);
	pm_restore_gfp_mask();

 Finish:
	events_check_enabled = false;
	pm_pr_dbg("Finishing wakeup.\n");
	suspend_finish();
 Unlock:
	mutex_unlock(&system_transition_mutex);
	return error;
}

主要处理过程：

1）enter_state会调用valid_state来判断当前睡眠的ops是否有赋值来满足睡眠流程调用；

static bool valid_state(suspend_state_t state)
{
	/*
	 * PM_SUSPEND_STANDBY and PM_SUSPEND_MEM states need low level
	 * support and need to be valid to the low level
	 * implementation, no valid callback implies that none are valid.
	 */
	return suspend_ops && suspend_ops->valid && suspend_ops->valid(state);
}

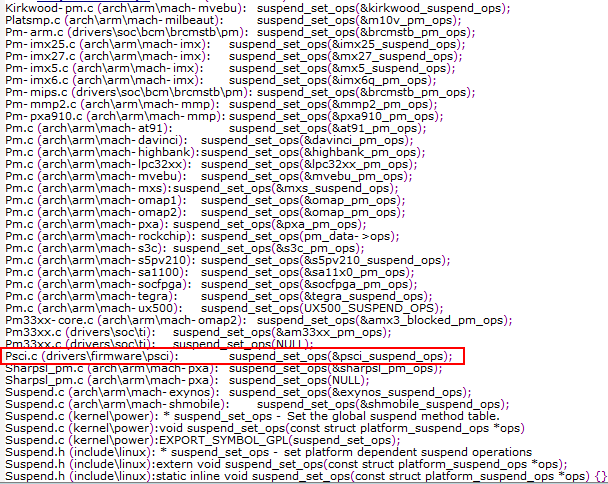

 suspend_ops是通过各个芯片平台调用suspend_set_ops来定制化赋值的，每个平台都有自己的实现，通过suspend_set_ops来赋值给suspend_ops供PM Core调用。

void suspend_set_ops(const struct platform_suspend_ops *ops)
{
	lock_system_sleep();

	suspend_ops = ops;

	if (valid_state(PM_SUSPEND_STANDBY)) {
		mem_sleep_states[PM_SUSPEND_STANDBY] = mem_sleep_labels[PM_SUSPEND_STANDBY];
		pm_states[PM_SUSPEND_STANDBY] = pm_labels[PM_SUSPEND_STANDBY];
		if (mem_sleep_default == PM_SUSPEND_STANDBY)
			mem_sleep_current = PM_SUSPEND_STANDBY;
	}
	if (valid_state(PM_SUSPEND_MEM)) {
		mem_sleep_states[PM_SUSPEND_MEM] = mem_sleep_labels[PM_SUSPEND_MEM];
		if (mem_sleep_default >= PM_SUSPEND_MEM)
			mem_sleep_current = PM_SUSPEND_MEM;
	}

	unlock_system_sleep();
}
EXPORT_SYMBOL_GPL(suspend_set_ops);

2）接下来会调用suspend_prepare来执行pm notifier回调，以及suspend_freeze_processes来冻结可以冻结的进程（notifier和进程冻结相关实现后续单独会讲）

static int suspend_prepare(suspend_state_t state)
{
	int error;

	if (!sleep_state_supported(state))
		return -EPERM;

	pm_prepare_console();

	error = pm_notifier_call_chain_robust(PM_SUSPEND_PREPARE, PM_POST_SUSPEND);
	if (error)
		goto Restore;

	trace_suspend_resume(TPS("freeze_processes"), 0, true);
	error = suspend_freeze_processes();
	trace_suspend_resume(TPS("freeze_processes"), 0, false);
	if (!error)
		return 0;

	suspend_stats.failed_freeze++;
	dpm_save_failed_step(SUSPEND_FREEZE);
	pm_notifier_call_chain(PM_POST_SUSPEND);
 Restore:
	pm_restore_console();
	return error;
}

       都满足条件后，会进入到下一级函数suspend_devices_and_enter中执行更进一步的suspend处理。

4.3 suspend_devices_and_enter

函数原型为：

int suspend_devices_and_enter(suspend_state_t state)
{
	int error;
	bool wakeup = false;

	if (!sleep_state_supported(state))
		return -ENOSYS;

	pm_suspend_target_state = state;

	if (state == PM_SUSPEND_TO_IDLE)
		pm_set_suspend_no_platform();

	error = platform_suspend_begin(state);
	if (error)
		goto Close;

	suspend_console();
	suspend_test_start();
	error = dpm_suspend_start(PMSG_SUSPEND);
	if (error) {
		pr_err("Some devices failed to suspend, or early wake event detected\n");
		goto Recover_platform;
	}
	suspend_test_finish("suspend devices");
	if (suspend_test(TEST_DEVICES))
		goto Recover_platform;

	do {
		error = suspend_enter(state, &wakeup);
	} while (!error && !wakeup && platform_suspend_again(state));

 Resume_devices:
	suspend_test_start();
	dpm_resume_end(PMSG_RESUME);
	suspend_test_finish("resume devices");
	trace_suspend_resume(TPS("resume_console"), state, true);
	resume_console();
	trace_suspend_resume(TPS("resume_console"), state, false);

 Close:
	platform_resume_end(state);
	pm_suspend_target_state = PM_SUSPEND_ON;
	return error;

 Recover_platform:
	platform_recover(state);
	goto Resume_devices;
}

主要处理过程：

1）通过调用platform_suspend_begin来执行前边讲解过的平台注册的suspend_ops->begin回调；

2）通过调用dpm_suspend_start来执行DPM的prepare和suspend两个级别的回调处理（DPM后续会有专门章节讲解）。

3）通过suspend_enter来进入下一层级的SR流程；

4）需要注意的是，睡眠流程是对称的，前边是睡眠流程，睡眠流程退出后接着执行的是唤醒流程，从suspend_enter睡下去，醒来后也是从suspend_enter退出来的。

5）suspend_enter退出后表示睡眠结束，会接着调用dpm_resume_end来执行DPM中与prepare和suspend对应的resume和complete回调。

6）然后会通过platform_resume_end来调用平台注册的与suspend_ops->begin对应的suspend_ops->end回调。

4.4 suspend_enter

函数原型为：

static int suspend_enter(suspend_state_t state, bool *wakeup)
{
	int error;

	error = platform_suspend_prepare(state);
	if (error)
		goto Platform_finish;

	error = dpm_suspend_late(PMSG_SUSPEND);
	if (error) {
		pr_err("late suspend of devices failed\n");
		goto Platform_finish;
	}
	error = platform_suspend_prepare_late(state);
	if (error)
		goto Devices_early_resume;

	error = dpm_suspend_noirq(PMSG_SUSPEND);
	if (error) {
		pr_err("noirq suspend of devices failed\n");
		goto Platform_early_resume;
	}
	error = platform_suspend_prepare_noirq(state);
	if (error)
		goto Platform_wake;

	if (suspend_test(TEST_PLATFORM))
		goto Platform_wake;

	if (state == PM_SUSPEND_TO_IDLE) {
		s2idle_loop();
		goto Platform_wake;
	}

	error = suspend_disable_secondary_cpus();
	if (error || suspend_test(TEST_CPUS))
		goto Enable_cpus;

	arch_suspend_disable_irqs();
	BUG_ON(!irqs_disabled());

	system_state = SYSTEM_SUSPEND;

	error = syscore_suspend();
	if (!error) {
		*wakeup = pm_wakeup_pending();
		if (!(suspend_test(TEST_CORE) || *wakeup)) {
			trace_suspend_resume(TPS("machine_suspend"),
				state, true);
			error = suspend_ops->enter(state);
			trace_suspend_resume(TPS("machine_suspend"),
				state, false);
		} else if (*wakeup) {
			error = -EBUSY;
		}
		syscore_resume();
	}

	system_state = SYSTEM_RUNNING;

	arch_suspend_enable_irqs();
	BUG_ON(irqs_disabled());

 Enable_cpus:
	suspend_enable_secondary_cpus();

 Platform_wake:
	platform_resume_noirq(state);
	dpm_resume_noirq(PMSG_RESUME);

 Platform_early_resume:
	platform_resume_early(state);

 Devices_early_resume:
	dpm_resume_early(PMSG_RESUME);

 Platform_finish:
	platform_resume_finish(state);
	return error;
}

函数主要功能为：

1）通过调用platform_suspend_prepare来执行前边讲解过的平台注册的suspend_ops->prepare回调。

2）通过调用DPM接口dpm_suspend_late来执行dpm中suspend_late级别的回调；

3）通过调用DPM接口dpm_suspend_noirq来执行dpm中suspend_noirq级别的回调；

4）通过调用platform_suspend_prepare_noirq来执行前边讲解过的平台注册的suspend_ops->prepare_late回调。

5）通过调用suspend_disable_secondary_cpus来把nonboot cpu停掉；

6）通过arch_suspend_disable_irqs来关闭中断，之后的流程中就不会再响应中断了。

7）通过调用syscore_suspend来回调OS中注册的syscore_suspend回调函数，该级别的回调是在屏蔽中断的上下文中执行的。

8）通过调用 suspend_ops->enter来执行平台注册的最终的平台相关的suspend函数，kernel自身的pm core走到这里基本上就算到底了。

9）需要注意的是，pm core从 suspend_ops->enter睡下去，也需要从 suspend_ops->enter中醒过来。

10）醒来后会按照睡眠流程的对称的resume流程来执行唤醒动作：syscore_resume---> arch_suspend_enable_irqs--->suspend_enable_secondary_cpus--->platform_resume_noirq--->dpm_resume_noirq--->platform_resume_early--->dpm_resume_early--->platform_resume_finish

5、补充说明

       在一个系统中，如果要使能pm core，除了第一章节说的宏需要打开外，还需要调用suspend_set_ops来注册 suspend_ops->enter，这个suspend_ops可以各个平台自己实现，也可以使用kernel的psci的框架（PSCI后续会有专门章节讲解）。
