【电子技术】眼图的基本概念和原理（2)

所谓眼图就是把一连串信号(000,001,010,011, 100, 101,110,111)叠加在一起，形成一个类似眼睛的图像，通常是在示波器上。

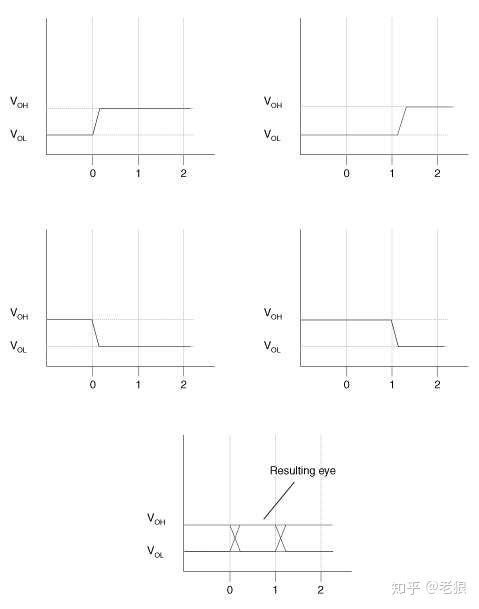

如这个示意图，把011、001、100和110叠加在一起形成一个眼图。它有不少术语：

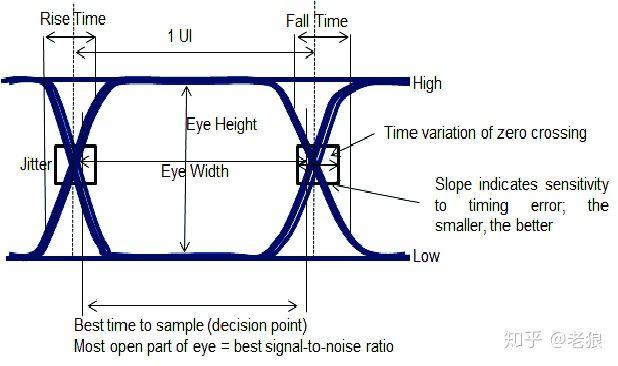

其中包括：高电平，低电平，周期(UI,Unit Interval)，眼高，眼宽，上升时，下降时和抖动Jitter。

眼宽大，眼高高，Jitter窄，眼图就好，我们叫做眼图睁开；眼宽扁，眼高低，Jitter宽，信号就差，甚至难以采样和辨识，这时我们就叫眼图闭合。

好眼图 VS 差眼图

举个例子：

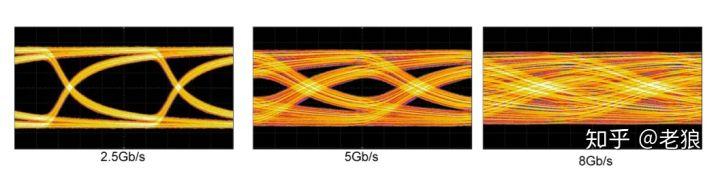

这是PCIe在10英寸的PCB版上Rx端接收到的眼图。2.5G是眼图睁开，5G则是半闭，而8G就完全闭合了，这时是不能够辨识数据的。

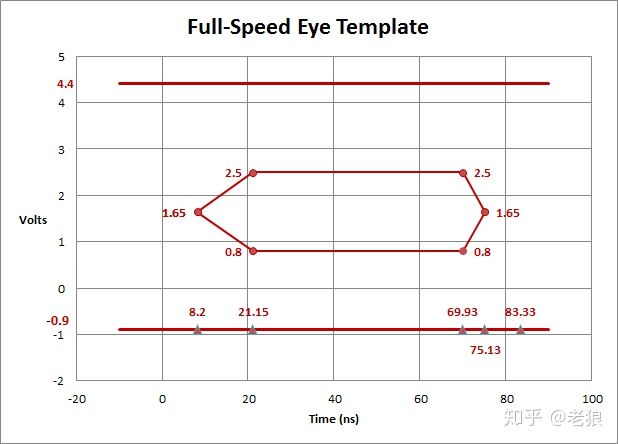

为了确保信号传输后的完整性，各个高速协议组织都公布了测试标准，例如USB协会发布了眼图模板：

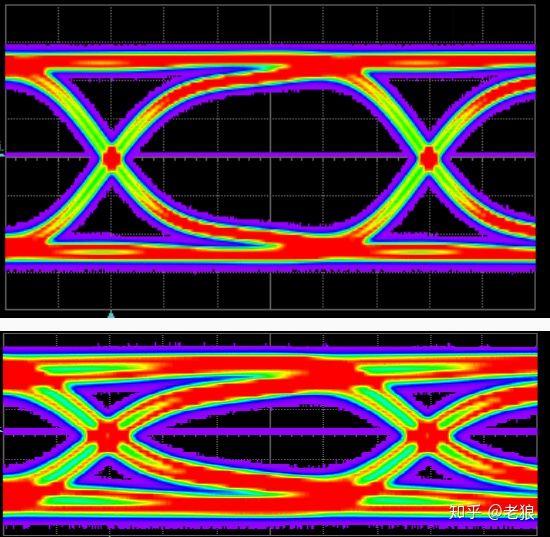

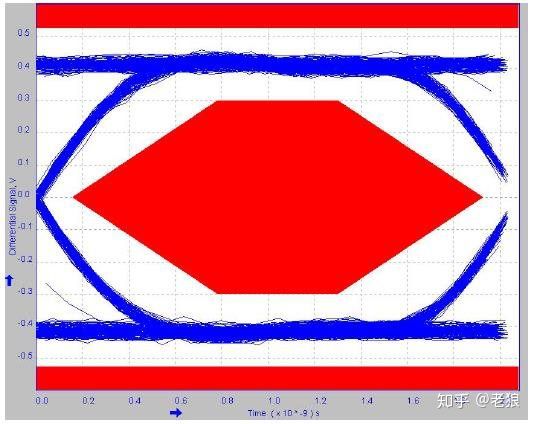

这些红线部分是眼图不能碰的，碰到就属于不符合标准。一个符合标准的眼图如下：

而不符合标准的质量比较差的电缆则眼图十分糟糕。

如前面所说，为了对抗高频信号的衰减和干扰，各种方法如去加重（De-emphasis）和Preshoot技术，以及各种EQ被引入传输协议。下面就以PCIe为例，介绍一下我们BIOS工程师和电脑爱好者可能感兴趣的其中几个关键技术。
