STM32F103标准库开发---Uart串口通信实验---I/O口模拟串口通信----延时法

UART是一种通用串行数据总线,用于异步通信。该总线双向通信,可以实现全双工传输和接收。


一、串口传输协议

1. 传输方式

串口通信的数据由发送设备通过自身的TXD接口传输到接收设备得RXD接口, 一个字符一个字符地传输,每个字符一位一位地传输,并且传输一个字符时,总是以“起始位”开始,以“停止位”结束,字符之间没有固定的时间间隔要求。

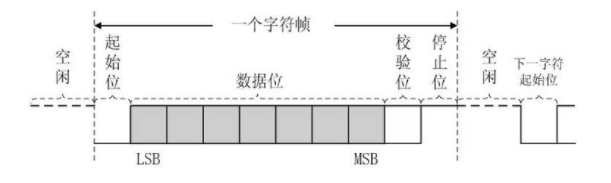

每一个字符的前面都有一位起始位(低电平),字符本身由8位数据位组成,接着字符后面是一位校验位(检验位可以是奇校验、偶校验或无校验位),最后是一位或一位半或二位停止位,停止位后面是不定长的空闲位,停止位和空闲位都规定为高电平。具体如下图所示。

实际传输时每一位的信号宽度与波特率有关,波特率越高,宽度越小,在进行传输之前,双方一定要使用同一个波特率设置。
在这里插入图片描述

波特率

波特率每秒钟传输的数据位数(bit)。
波特率的单位是每秒比特数(bps),串口典型的传输波特率600bps,1200bps,2400bps,4800bps,9600bps,19200bps等。
以波特率9600bps为例:1秒钟传输9600位(bit)数据,所以传输1位(bit)数据需要1000000us/9600=104us。

空闲位

空闲位:处于逻辑“1”状态,高电平,每个字符之间都会有一段空闲位,表示当前线路上没有数据传输。

起始位

起始位:处于逻辑”0”状态,低电平,表示数据传输的开始。

数据位

数据位:一般是8位数据位(低位在前,高位在后),传输有效数据。

校验位

校验位:校验方法有奇校验(odd)、偶校验(even)以及无(noparity),用来校验数据传送的正确性。

停止位

停止位:一个字符数据的结束标志,可以是1位、1.5位、2位的高电平,表示数据传输的结束。

二、I/O口模拟串口通信----延时法

这次以波特率9600bps,1位起始位,8位数据位,无校验位,1位停止位的传输方式为例,实现模拟串口通信。
具体程序如下:

Uart1sim.c

#include "Uart1sim.h"
#include "delay.h"

void Uart1sim_GPIO_Config(void)	//模拟串口引脚配置初始化
{
  GPIO_InitTypeDef GPIO_InitStructure;
  RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE); // 使能PD端口时钟

	//UART1SIM_TX   PB.5
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5 ;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;//推挽输出
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(GPIOB, &GPIO_InitStructure);  //初始化PD端口
  GPIO_ResetBits(GPIOB, GPIO_Pin_5);
	//UART1SIM_RX   PB.6
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入
  GPIO_Init(GPIOB, &GPIO_InitStructure);  //初始化PA10
}

/*
	功能:模拟串口发送
	参数:data---要发送的数据
*/
void Uart1sim_Txout(u8 data)		//模拟串口发送
{
	  unsigned char i;
	  UART1SIM_TX(1);//空闲---高电平
	  delay_us(RATE9600);
	  UART1SIM_TX(0);//起始位---低电平
	  delay_us(RATE9600);
	  for(i=0x01;i!=0;i<<=1)//8位数据位
	  {
		if(i&data) UART1SIM_TX(1);
		else       UART1SIM_TX(0);
		delay_us(RATE9600);
	  }
	  UART1SIM_TX(1);//停止位---高电平
	  delay_us(RATE9600);
}

/*
	功能:模拟串口接收
	参数:*data存储接收到数据的地址
	返回值:1---接收,0---未接收
*/
u8 Uart1sim_Rxout(u8* data)		//模拟串口接收
{
	unsigned char i=0,Rxdata;
	if(UART1SIM_RX==0)//起始位
	{
		delay_us(RATE9600);
		for(i=0x01;i!=0;i<<=1)
		{
			if(UART1SIM_RX==1) 	Rxdata|=i;
			else       			Rxdata&=~i;
			delay_us(RATE9600);
		}
		*data=Rxdata;
		return 1;
	 }
	 return 0;
}

Uart1sim.h

#ifndef __UART1SIM_H
#define __UART1SIM_H

#include "stm32f10x.h"

#define RATE9600 (1000000/9600)   //1s=1000ms=1000000us

#define UART1SIM_RX  	GPIO_ReadInputDataBit(GPIOB,GPIO_Pin_6)
#define UART1SIM_TX(a)	if (a)	\
						GPIO_SetBits(GPIOB,GPIO_Pin_5);\
						else    \
						GPIO_ResetBits(GPIOB,GPIO_Pin_5)

void Uart1sim_GPIO_Config(void)	;
void Uart1sim_Txout(u8 data);
u8 Uart1sim_Rxout(u8* data);

#endif

注意1: 利用延时的方法模拟串口通信,有一些弊端,当程序的中断时间过长的时候,收发都会有影响。
注意2: 由于接收是引脚的低电平检测触发,当程序的运行周期过长的时候,有可能出现接收不到的现象。


延时函数delay
