开发环境

1. Python2.7
2. Pillow4.1.1
3. numpy1.15.2
4. sklearn0.20.0

思路

1. 对图像进行灰度化、二值化处理
2. 根据图像特征进行切割，提取单个字符内容
3. 针对单个字符进行机器学习
4. 识别

实践

演示用的原始图片如下

图像预处理 - 灰度、二值化

首先用PIL内置的convert方法进行灰度处理，经过灰度后，每个像素点的颜色值从RGB的3维变成了1维，值的范围为0-255，值越大，颜色越倾向于白，或者说颜色更淡。

观察灰度后的图片，可以发现字符的颜色更深，背景、干扰线的颜色更浅，这一特征是后续二值化操作的关键。
二值化是在灰度图的基础上将所有像素点的颜色二值化，也就是非黑即白，这里遍历像素点，简单地根据一个预设的灰度阈值，将大于阈值的灰度值设为0，即白色，小于阈值的灰度值设为255，即黑色。（这里阈值需要经过多次试验，确定一个合适的值，如果验证码比较复杂，背景、干扰线不能很好地和字符区分，需要一些特殊处理和计算来获得合适的阈值，这点以后有机会再做深入研究）
二值化效果如下：

from PIL import Image

def remove_color(img, threshold=105):
    """
    灰度、二值化
    :param img: Image实例
    :param threshold: 灰度阈值
    :return:
    """
    img_greyed = img.convert('L')  # 灰度化
    table = img_greyed.load()
    width, height = img_greyed.size
    for x in range(width):
        for y in range(height):
            if table[x, y] < threshold:
                table[x, y] = 0
            else:
                table[x, y] = 255
    return img_greyed

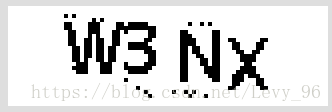

图像预处理 - 8临域法降噪

经过灰度、二值化的图片，可以看到干扰线被去得比较干净，但还剩余了零散的噪点，接下来根据8临域法来去除噪点。
8临域指的是一个像素点周围的8个点，如果一个点的周围都是白色背景，那么这个点就一定是噪点。反之，遍历各像素点，统计其8个临近点的值，如果值为255即黑色的数量大于某个阈值，则该点不是噪点，这里阈值取的是6，效果如下：

效果拔群！

def remove_noise(img, threshold=6):
    """8临域法降噪"""
    table = img.load()
    width, height = img.size
    for x in range(1, width-1):
        for y in range(1, height-1):
            count = 0
            if table[x, y-1] == 255:
                count += 1
            if table[x, y+1] == 255:
                count += 1
            if table[x-1, y] == 255:
                count += 1
            if table[x+1, y] == 255:
                count += 1
            if table[x-1, y-1] == 255:
                count += 1
            if table[x-1, y+1] == 255:
                count += 1
            if table[x+1, y+1] == 255:
                count += 1
            if table[x+1, y-1] == 255:
                count += 1
            if count > threshold:
                table[x, y] = 255

注意x与y的遍历范围在[1, width-1]与[1, height-1]之间，这是为了避免取8临域的时候发生下标越界。

图像切割

步骤一：连通域法获取字符图像

对于连通域法的讲解，https://www.cnblogs.com/fireae/p/3723785.html 这篇文章挺不错的。
以下python代码实现了对图像的两次扫描，第一次扫描将相邻像素点进行标号，并记录标号等价关系；第二次扫描将标号替换成最小等价标号，并将像素点分组，用于后续切割。最后根据传入阈值，将面积小于阈值的连通域作为噪点剔除。

def get_domains(img_denoised, threshold=10):
    """
    获取连通域
    """
    table = img_denoised.load()
    width, height = img_denoised.size
    tab_img = Image.new('L', (width, height), 255)
    tab_table = tab_img.load()
    equals = []  # 存储标号等价关系，e.g. [[1, 2, 3], [4, 6], [5]]
    tab = 1  # 下一个标号
    # 第一次扫描
    for y in range(height):
        for x in range(width):
            if table[x, y] == 0:
                tab = set_temp_tab(tab_table, x, y, tab, equals)
    # 第二次扫描
    domains = {}
    for y in range(height):
        for x in range(width):
            if tab_table[x, y] != 255:
                min_tab = get_min_tab(tab_table[x, y], equals)
                if min_tab in domains:
                    domains[min_tab].append((x, y))
                else:
                    domains[min_tab] = [(x, y)]
    real_domains = [domains[i] for i in domains if len(domains[i]) >= threshold]  # 根据连通域面积筛除可能噪点
    return real_domains


def get_min_tab(tab, equals):
    """获取最小等价标号"""
    for a_equal in equals:
        if tab in a_equal:
            return min(a_equal)


def set_temp_tab(tab_table, x, y, tab, equals):
    """设置临时标号，存储等价关系"""
    tabs = []
    for near_point in [(x-1, y-1), (x, y-1), (x+1, y-1), (x-1, y)]:  # 遍历左上、上、右上、左4个临近点
        try:
            near_point_tab = tab_table[near_point[0], near_point[1]]  # 临近点的标记
            if near_point_tab != 255 and near_point_tab not in tabs:
                tabs.append(near_point_tab)
        except IndexError:  # 当标号点扫描至最后一个时，遍历其右上点就会抛出IndexError
            pass
    if not tabs:  # 4个临近点都无标号，则产生新标号
        tab_table[x, y] = tab
        equals.append([tab])
        return tab + 1
    elif len(tabs) == 1:  # 4个临近点只存在一个标号
        tab_table[x, y] = tabs[0]
        return tab
    else:  # 4个临近点存在多个标号，取最小标号，并更新等价关系
        min_tab = min(tabs)
        tab_table[x, y] = min_tab
        appended_equal = []
        for a_tab in tabs:  # 合并等价关系
            if a_tab == min_tab:
                continue
            for a_equal in equals:
                if min_tab in a_equal:
                    if appended_equal:
                        a_equal += appended_equal
                    appended_equal = a_equal
                elif a_tab in a_equal:
                    appended_equal += a_equal
                    equals.remove(a_equal)
        return tab

步骤二：根据连通域数量判断是否降噪过度或有字符粘连

n表示字符实际数量，可能的情况如下：
若连通域数量刚好等于n，则直接完成切割；
若连通域数量大于n，则降噪过度，导致单个字符被分割成多个连通域，则选择更高的灰度阈值进行二值化，重复上述步骤；
若连通域数量刚好等于n-1，则存在粘连情况，取面积最大的连通域，通过K-means算法根据坐标与RGB值对像素点进行聚类，进一步切割成2个连通域；（使用K-means聚类的依据在于测试用的图形验证码不同字符之间颜色不同）
若连通域数量小于n-1，则切割失败。（可能存在3个字符粘连的情况，相对比较复杂，没有做响应处理，但实际操作的原理应该是一样的）

很明显，示例的验证码中存在两个字符粘连的情况，同时不同字符之间的颜色明显不同，我们可以定义每个像素点具有5个特征：x坐标，y坐标，R值，G值，B值。根据这5个特征，进行k-means聚类，可以得到分离的两组像素点。

为了有更好的聚类效果，让单个字符的RGB值趋向一致，首先以一个小滑块的范围扫描图片，将小滑块范围内的像素点颜色设为均值。由于图形验证码是长方形的图形，这里的小滑块块按照图片的长、宽的最小除数来取。

def average_img_color(img, img_denoised):
    """将原始图片按照每小块颜色均值化"""
    table = img.load()
    table_denoised = img_denoised.load()
    width, height = img.size
    step_width = min_div(width)
    step_height = min_div(height)
    for start_x in range(0, width, step_width):
        for start_y in range(0, height, step_height):
            points = [(x, y)
                      for x in range(start_x, start_x + step_width)
                      for y in range(start_y, start_y + step_height)]
            color_points = []
            sum_r = 0
            sum_g = 0
            sum_b = 0
            for x, y in points:
                if table_denoised[x, y] == 255:
                    table[x, y] = (255, 255, 255)
                else:
                    color_points.append((x, y))
                    sum_r += table[x, y][0]
                    sum_g += table[x, y][1]
                    sum_b += table[x, y][2]
            if color_points:
                avg_color = (sum_r / len(color_points), sum_g / len(color_points), sum_b / len(color_points))
                for x, y in color_points:
                    table[x, y] = avg_color

def min_div(num):
    """获取num的除1外的最小除数"""
    assert num > 1
    assert isinstance(num, int)
    for i in range(2, num+1):
        if num % i == 0:
            return i

接下来可以进行k-means聚类了：

def k_means_split(img, img_denoised, domain, k_means_times=5):
    """K-means算法切割粘连字符"""
    def _get_x(p):
        return p[0]

    average_img_color(img, img_denoised)
    table = img.load()
    points = [(x, y, table[x, y]) for x, y in domain]
    points.sort(key=_get_x)  # 根据x从小到大排序
    core_points = [points[0], points[-1]]  # 取最左侧点和最右侧点作为初始中心点
    temp_core_points = []
    times = 0
    groups = []
    while not equal_points(core_points, temp_core_points) or times < k_means_times:
        groups = k_means_groups(points, core_points)
        temp_core_points = core_points
        core_points = get_core_points(groups)
        times += 1
    for group in groups:
        for index, point in enumerate(group):
            group[index] = (point[0], point[1])
    return groups


def k_means_groups(points, core_points):
    """
    根据已知中心点对所有点进行聚类
    :param points:
    :param core_points:
    :return:
    """
    groups = [[] for _ in range(len(core_points))]
    for p in points:
        distances = [(p[0] - cp[0]) ** 2 + (p[1] - cp[1]) ** 2 +
                     (p[2][0] - cp[2][0]) ** 2 + (p[2][1] - cp[2][1]) ** 2 + (p[2][2] - cp[2][2]) ** 2
                     for cp in core_points]
        index = distances.index(min(distances))
        groups[index].append(p)
    return groups


def get_core_points(knn_groups):
    """计算中心点"""
    core_points = []
    for group in knn_groups:
        num = len(group)
        core_x = sum([p[0] for p in group]) / num
        core_y = sum([p[1] for p in group]) / num
        core_r = sum([p[2][0] for p in group]) / num
        core_g = sum([p[2][1] for p in group]) / num
        core_b = sum([p[2][2] for p in group]) / num
        core_points.append((core_x, core_y, (core_r, core_g, core_b)))
    return core_points


def equal_points(points_a, points_b):
    """比较两组点是否完全相同"""
    if len(points_a) != len(points_b):
        return False
    if all([p in points_b for p in points_a]):
        return True
    else:
        return False

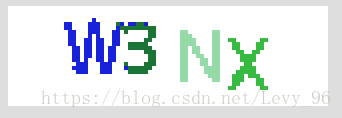

将经过连通域和k-means聚类得到的字符区域进行标色，得到下图，对粘连字符的区分效果还是不错的。

由于示例的W和3原始颜色还是有点接近，有个别几个像素点被分错了簇，观察发现这些像素点一般是分散在簇中的，可以用投影法进行处理。

此处投影法就是将图像向x轴进行投影，可以得到多个连续的片段，以W为例，最长的片段显然是W本体，而其他小片段是属于3簇，被错误分入W簇的像素点，那么把这些像素点重新分回3簇即可。同理，再将3簇中错误的像素点重新分回W簇。

def remove_wrong_point_by_shadow(group_a, group_b):
    """通过投影法消除相近颜色像素点对k-means聚类的干扰"""
    def _get_x(p):
        return p[0]

    group_a.sort(key=_get_x)
    slice_list = []
    shadow_slice = []
    last_x = group_a[0][0]
    for x, y in group_a:
        if x == last_x or x == last_x + 1:
            shadow_slice.append((x, y))
            last_x = x
        else:
            last_x = x
            if shadow_slice:
                slice_list.append(shadow_slice)
            shadow_slice = [(x, y)]
    else:
        if shadow_slice:
            slice_list.append(shadow_slice)
    slice_list.sort(key=len, reverse=True)
    real_points = slice_list[0]
    removed_points = set(group_a) - set(real_points)
    for x, y in removed_points:
        group_a.remove((x, y))
        group_b.append((x, y))

步骤三：完成切割

实际上不是在原图片上进行切割，为了让不同图片上切割出来的字符特征更加接近，根据上述步骤得到的4组像素点，依次新建一个合适大小的空白图片，将像素点经过位移后放入新建的空白图片。

def do_split(img, num):
    """
    切割图形验证码
    :param img: Image实例
    :param num: 切割数量
    :return:
    """
    gray_threshold = 105
    retry = 3  # 降噪重试次数
    while retry > 0:
        retry -= 1
        img_denoised = de_noise(img, gray_threshold)
        gray_threshold += 5
        domains = get_domains(img_denoised)
        if len(domains) == num:  # 连通域数量等于num，完成切割
            pass
        elif len(domains) > num:  # 降噪过度，重新降噪
            continue
        elif len(domains) == num - 1:  # 切割粘连字符
            size = 0
            pop_index = 0
            for index, domain in enumerate(domains):
                if len(domain) > size:
                    pop_index = index
                    size = len(domain)
            domain_to_split = domains.pop(pop_index)  # 待切割的连通域
            groups = k_means_split(img, img_denoised, domain_to_split)
            remove_wrong_point_by_shadow(groups[0], groups[1])
            remove_wrong_point_by_shadow(groups[1], groups[0])
            for group in groups:
                domains.insert(pop_index, group)
                pop_index += 1
        else:
            raise RuntimeError('The img can not be splited.')
        return split_by_groups(domains)
    else:
        raise RuntimeError('The img can not be denoised.')

def split_by_groups(groups):
    """根据分组进行切割"""
    def _get_min_x(g):
        return min([p[0] for p in g])

    img_list = []
    groups.sort(key=_get_min_x)
    for group in groups:
        img = Image.new('L', (18, 18), 255)  # 将图片处理成统一18*18大小，即18*18个特征
        table = img.load()
        move_y = min([point[1] for point in group])
        move_x = min([point[0] for point in group])
        for point in group:
            try:
                table[point[0] - move_x, point[1] - move_y] = 0
            except IndexError:
                raise RuntimeError('Split failed.')
        img_list.append(img)
    return img_list

效果如下：

机器学习

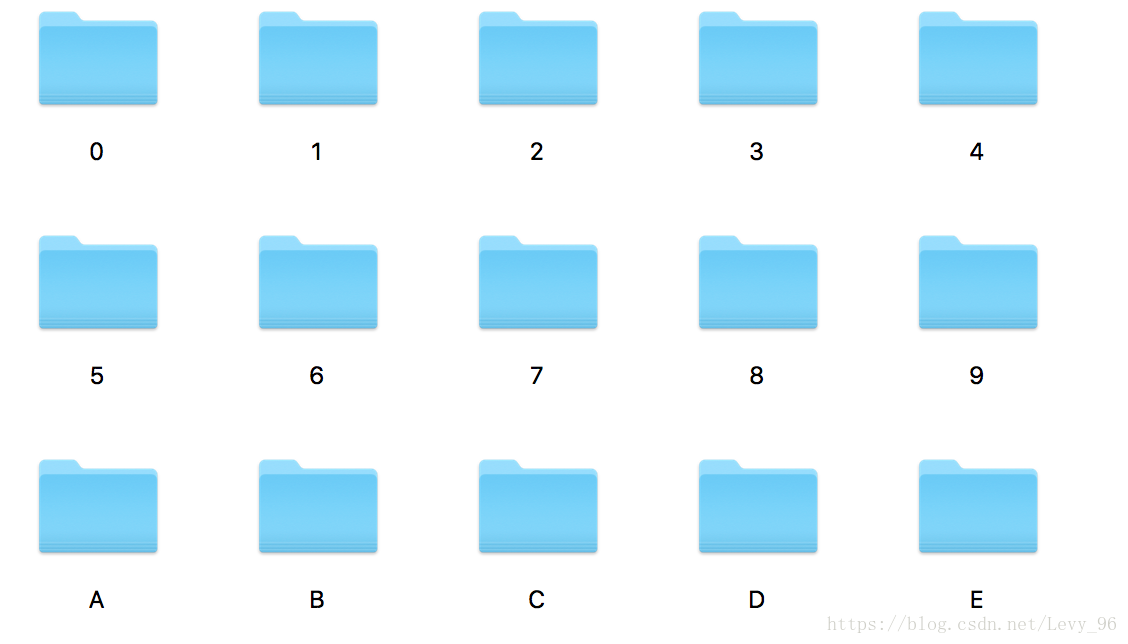

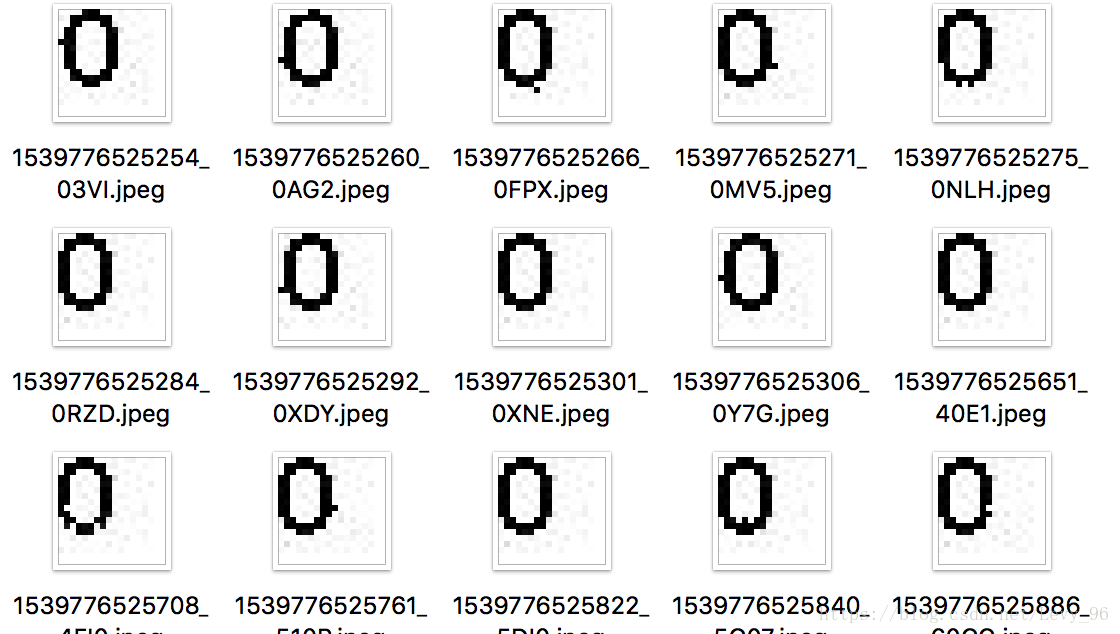

测试取了1100个验证码，人工进行识别并命名后，通过程序进行切割，得到从0-9，从A到Z（示例的图形验证码不存在字母O），分别存储在不同文件夹下：


接着用sklearn进行学习，并用交叉验证的方式进行打分

import pickle

from PIL import Image
import numpy
from sklearn.svm import SVC
from sklearn.model_selection import cross_val_score


def set_database():
    x = []
    y = []
    for i in '1234567890ABCDEFGHIJKLMNPQRSTUVWXYZ':
        target_path = dir_path + os.sep + 'splited_img' + os.sep + i
        for img_name in os.listdir(target_path):
            if img_name == '.DS_Store':
                continue
            pix = numpy.asarray(Image.open(target_path + os.sep + img_name).convert('L'))
            rows, cols = pix.shape
            pix.flags['WRITEABLE'] = True
            for row_value in range(rows):
                for col_value in range(cols):
                    pix[row_value, col_value] = 0 if pix[row_value, col_value] < 100 else 1
            pix = numpy.ravel(pix)
            x.append(pix)
            y.append(i)
    x = numpy.asarray(x)
    y = numpy.asarray(y)
    numpy.save(dir_path + os.sep + 'database_x', x)
    numpy.save(dir_path + os.sep + 'database_y', y)


def get_database():
    x = numpy.load(dir_path + os.sep + 'database_x.npy')
    y = numpy.load(dir_path + os.sep + 'database_y.npy')
    return x, y


def cross_validation(validate=False):
    """交叉验证"""
    X, y = get_database()
    clf = SVC(kernel='rbf', C=20, class_weight='balanced')
    model = clf.fit(X, y)
    with open(MODEL_DIR + os.sep + '_svc.model', 'wb') as model_file:
        pickle.dump(model, model_file)
    if validate:
        scores = cross_val_score(clf, X, y, cv=5)
        print "Accuracy: %0.2f (+- %0.2f)" % (scores.mean(), scores.std())
    return clf

打分结果可以得到99%

Accuracy: 0.99 (+- 0.00)

识别测试

def predict(img_name):
    """
    识别图形验证码
    :param img_name: 图片文件名
    :return:
    """
    model = _get_model()
    img = Image.open(IMG_DIR + os.sep + img_name)
    try:
        img_list = do_split(img, 4)
        result = []
        for img in img_list:
            img.show()
            pix = numpy.asarray(img)
            rows, cols = pix.shape
            pix.flags['WRITEABLE'] = True
            for x, y in [(x, y) for x in range(rows) for y in range(cols)]:
                pix[x, y] = 1 if pix[x, y] == 255 else 0
            pix = numpy.ravel(pix)
            result.append(model.predict(pix.reshape(1, -1))[0])
        return ''.join(result)
    except RuntimeError:
        return ''


def _get_model():
    with open(MODEL_DIR + os.sep + 'svc.model') as model_file:
        model = pickle.load(model_file)
    return model

对300个图形验证码进行了测试，切割成功率为100%，识别成功率为95%，平均每秒切割、识别13个码。
