人体红外感应模块HC-SR501
HC-SR501简介
HC-SR501，基于热释电效应的人体热释运动传感器，能检测到人体or动物体发出的红外线。可以通过2个旋钮调节：3～7米的检测范围，5s～5min的延迟时间。可以通过跳线来选择mode：单次触发，重复触发。

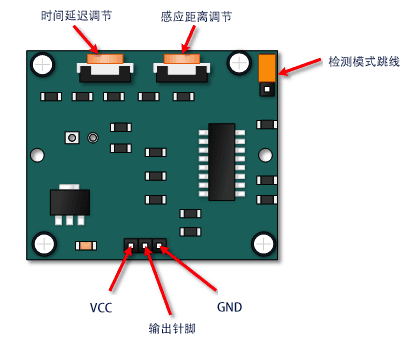

HC-SR501的引脚
| 引脚和控制 | 说明 |
|---|---|
| 时间延迟调节 | 检测到移动后，高电平输出时间，5s～5min |
| 感应距离调节 | 检测范围 3～7m |
| 检测模式调节 | 单次检测/连续检测 |
| GND | 地 |
| VCC | 电源 |
| OUT | 高/移动，低/无移动 |
HC-SR501调节：时间延迟、感应距离

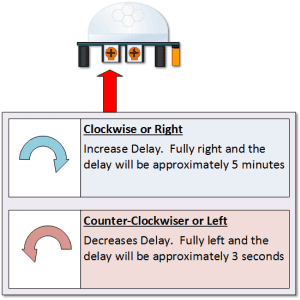

- 时间延迟调节
将菲涅尔透镜朝⬆️，?边旋钮，调节时间延迟：顺时针⬆️延迟时间，逆时针⬇️延迟时间。

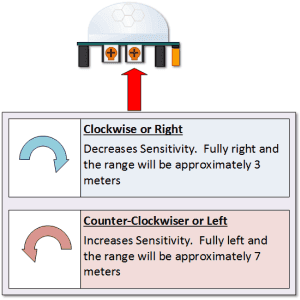

- 感应距离调节
将菲涅尔透镜朝⬆️，?边旋钮，调节感应距离：顺时针⬇️距离，逆时针⬆️距离。

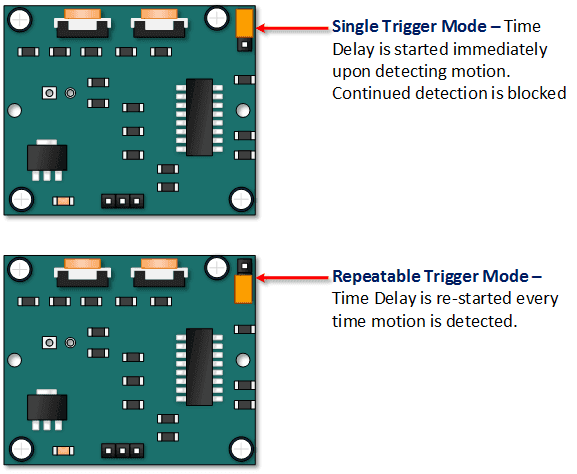

HC-SR501调节：检测模式
- 单次检测模式
传感器检测到移动，OUT高电平后，延迟时间段一结束，输出从高电平跳变低电平。
- 连续检测模式
传感器检测到移动，OUT高电平后，如果人体继续在检测范围内移动，传感器一直保持高电平，直到人体离开后，延迟时间段结束，输出从高电平跳变低电平。
区别：在检测移动触发后，人体如果继续移动，是否持续输出高电平
