本节内容 · 导览
- 打开现有的设计文件
- 设计文件的新建
- 设计文件的保存和关闭
一、打开现有的设计文件
通过上一节的学习，我们知道了 L-Edit 支持的数据类型，即 “.TDB”和 “.OA”。下面介绍这两种数据文件的打开方式
通常的打开方式有以下几种：
1、双击，或者对文件右击
2、启动 L-Edit 程序后，拖放文件
3、启动 L-Edit 程序后，菜单栏 File - Open
4、菜单栏 File 下，从最近打开的列表中找到文件

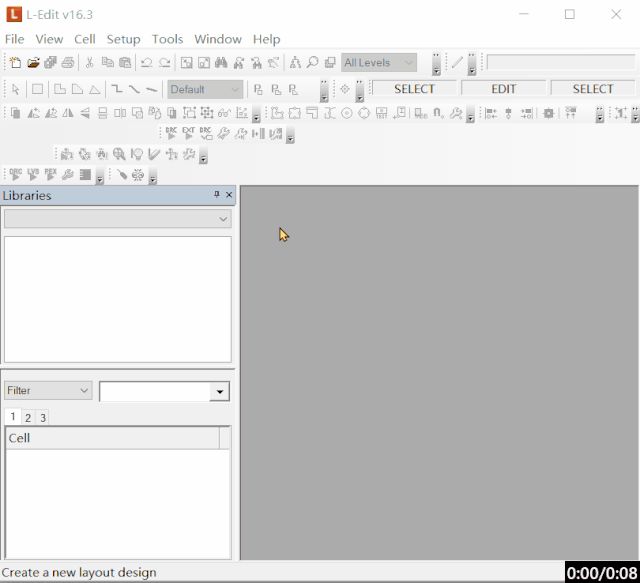

操作演示
我们以打开示例教程中的 Tutorial.tdb 文件为例：
文件目录：C:\Users\xxxx\Documents\Tanner EDA\Tanner Tools v16.3\Tutorials

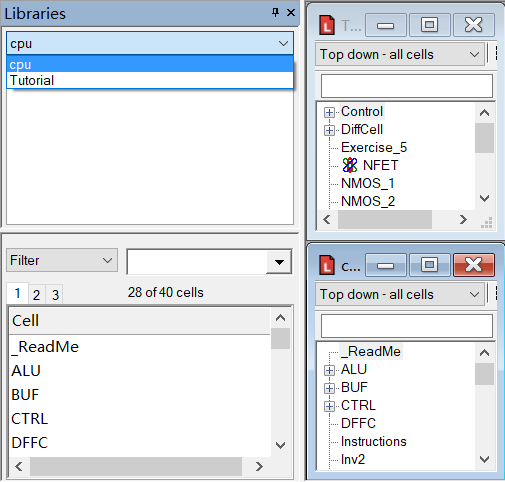

另外，L-Edit 支持在同一窗口中，同时打开多个设计文件。如图所示：
设计文件的新建
新建一个设计文件(也就是我们的项目文件)：
→ 点击菜单栏「File」-「New」-「Design」命令，或者使用快捷键 Ctrl+N
→ 首先选择数据格式：OA or TDB
→ 接着为这两种类型的库，选择参考信息

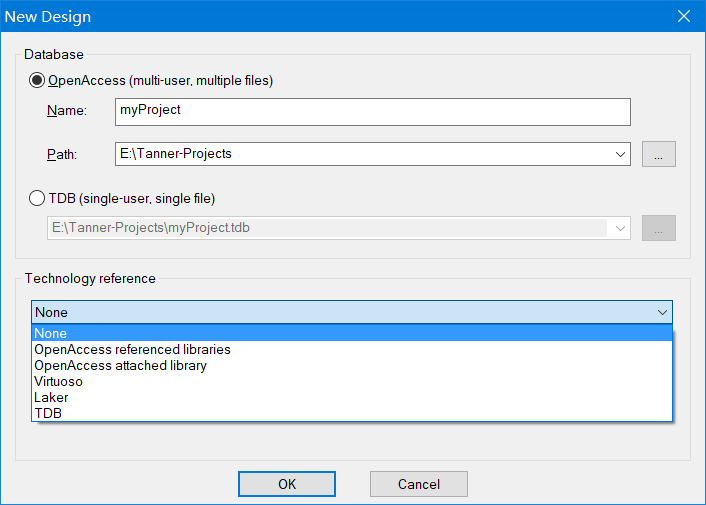

先来看第一种OA格式的选项卡情况：
操作步骤
?【步骤1】
“Name”处输入 设计项目名称。比如：myProject
“Path” 处输入 设计项目需保存的位置。
?【步骤2】
在下方的 Technology reference 选择一个工艺库或者参考库。用作工艺信息参考的用途，比如使用该库的图层信息，内置的DRC规则设置等
Technology reference下拉菜单中，是参考库的数据格式类型，有多种格式可选
如果参考库设置为None，则将使用默认设置：设置为白色背景，基本图形层且无DRC规则

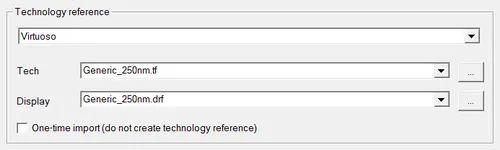

如果选择Virtuoso 或 Laker，会出现以下选项：
需输入technology file——*.tf 和 Display File——*.drf文件

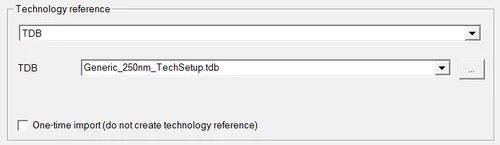

选择 TDB，则是这样的选项：
操作演示
下面以新建一个设计文件 myProject 为例：

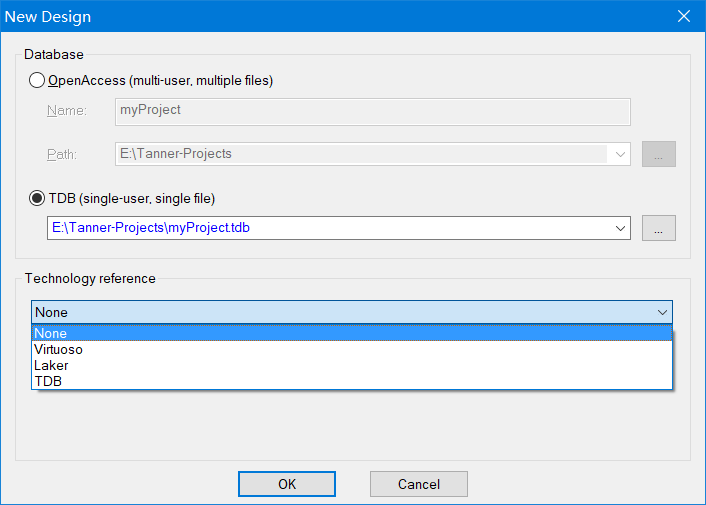

再来看第二种TDB格式的选项卡情况：
操作步骤
?【步骤1】
勾选 TDB 后，选择设计文件保存的位置
?【步骤2】
在下方的 Technology reference 选择一个工艺库或者参考库。
对于TDB数据格式的Technology reference菜单选项，它没有Open Access相关的选项，其余设置与OA格式的相同
三、设计文件的保存和关闭
文件的保存提供以下四种形式：
1、Save all
2、Save As
3、Save Cell to TDB file
4、Save Copy
① Save all
点击「File」-「Save all」，或者按快捷键Ctrl +S，可以保存单个文件或者多个文件
② Save As

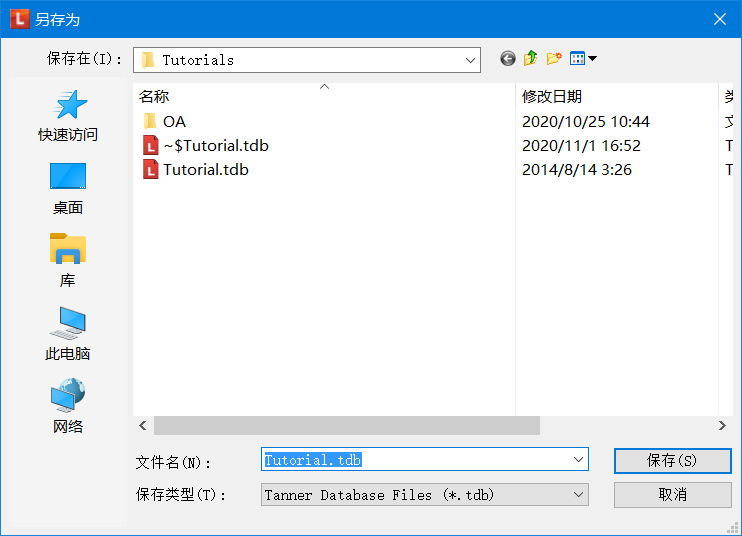

点击「File」-「Save As」，可将文件重命名后另存为一份文件

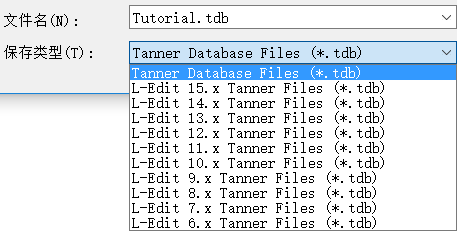

如果你保存的文件类型是TDB，你还可以从保存类型的下拉菜单中，选择保存为早期的 L-Edit 版本格式，以实现版本向下兼容
③ Save Cell to TDB file

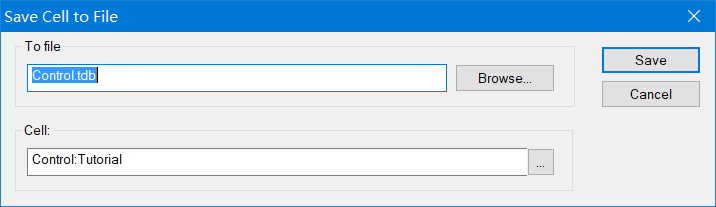

点击「File」-「Save Cell to TDB file」，可将文件当中的某个单元单独输出，保存成文件的形式。可用来模块共享和分发工作等
④ Save Copy
点击「File」-「Save Copy」，该命令提供了两种格式文件之间的互相转换。可将：
→ TDB 文件转换为 OA 格式
→ OA 文件转换为 TDB 格式

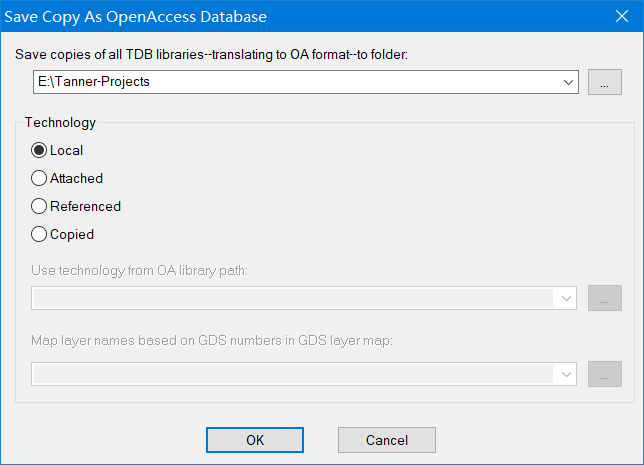

如果你当前打开的是TDB文件，将其转换为OA格式时，弹出以下对话框：
在Technology下有四个转换选项：
Local
所有设置信息都将保留不变
Attached
只保存Attach类型的库，不保存引用库
Referenced
只保存引用库
Copied
不保存Attach和引用库信息，如果存在引用的单元只进行复制操作
⑤ 关闭文件
点击「File」-「Close」，或直接按快捷键Ctrl+W，可关闭当前文件

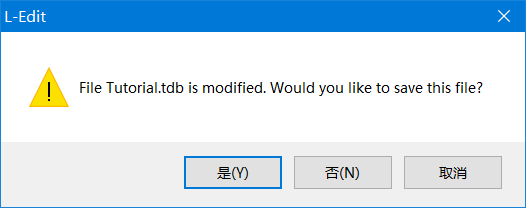

如有未保存的单元，则在关闭前会提示你将其保存
四、写在最后
这一节的内容比较简单，主要是关于文件的一些基础操作。在新版的L-Edit中，支持的数据格式有了变化，项目的新建和保存也灵活了不少，如果你之前使用的是旧版软件，还是需要适应一下的。
