1 数据集

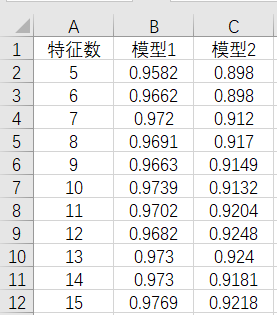

本文绘制的折线图所使用的数据集为 “草稿.csv”，具体形式如下：

2 折线图绘制过程

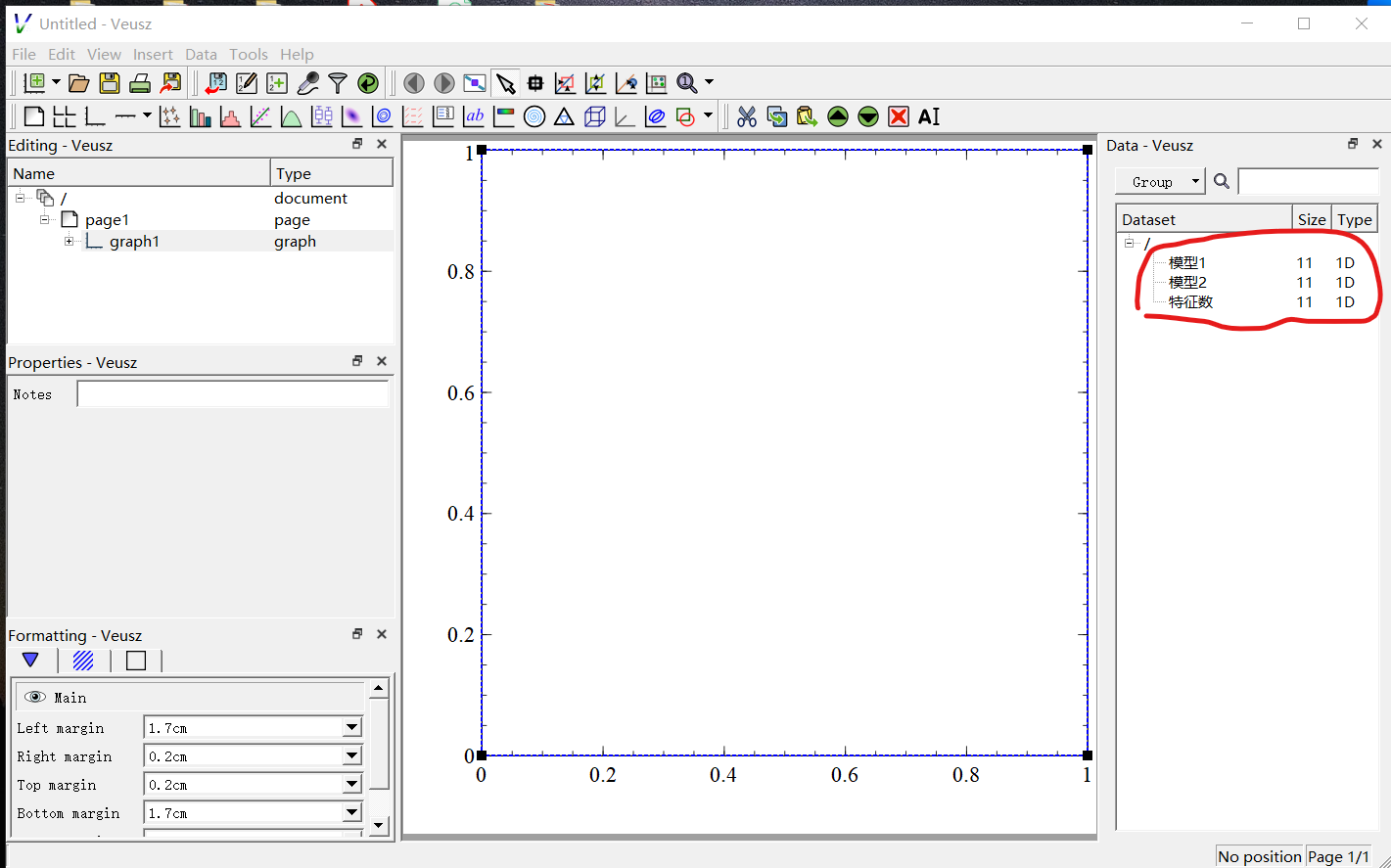

首先，打开Veusz，点击“Data—import”，导入数据，如图下图所示：

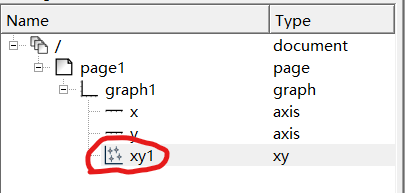

接着，点击“Insert”中的“Add xy”，Editor栏出现“xy1”，如下图所示：

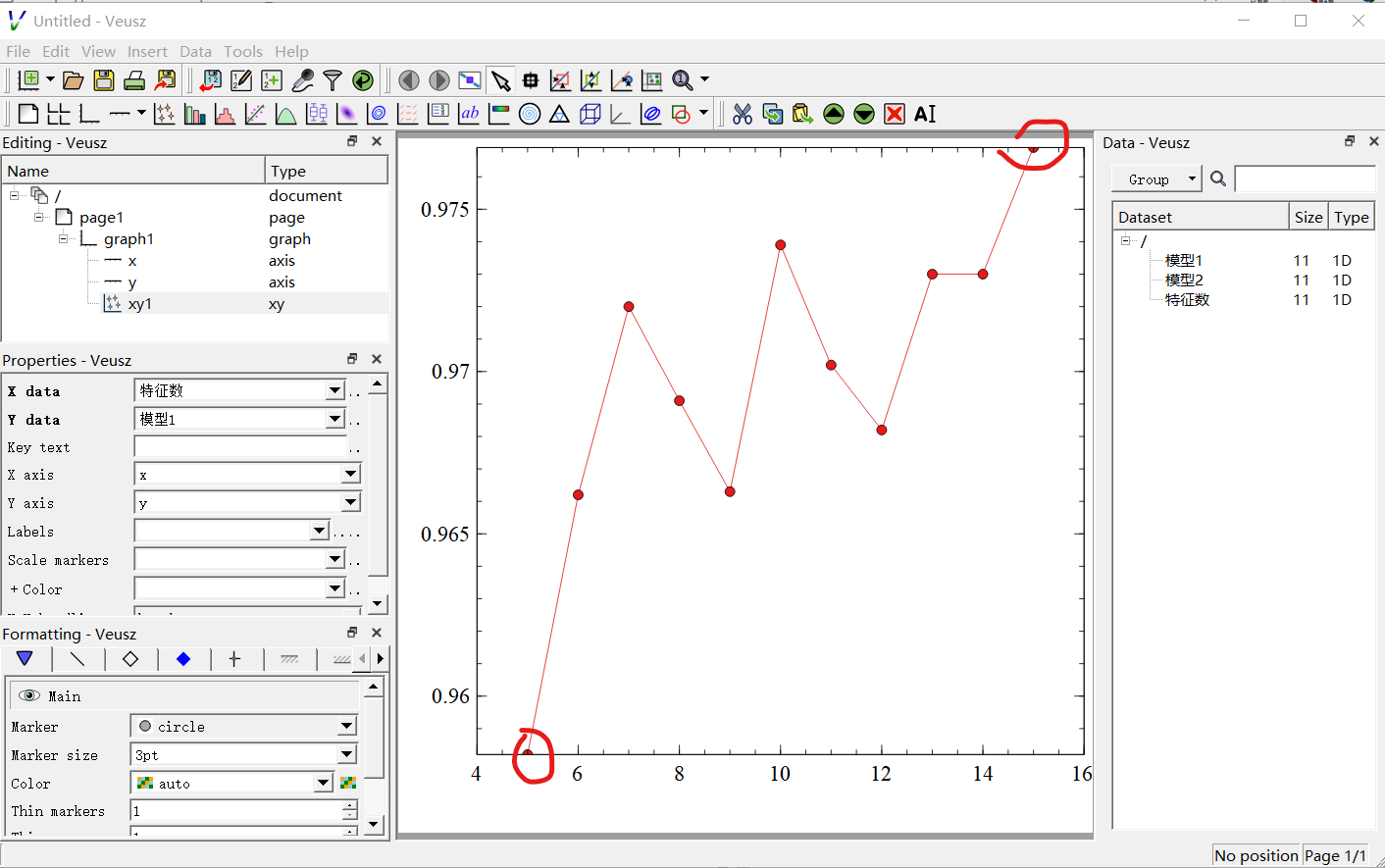

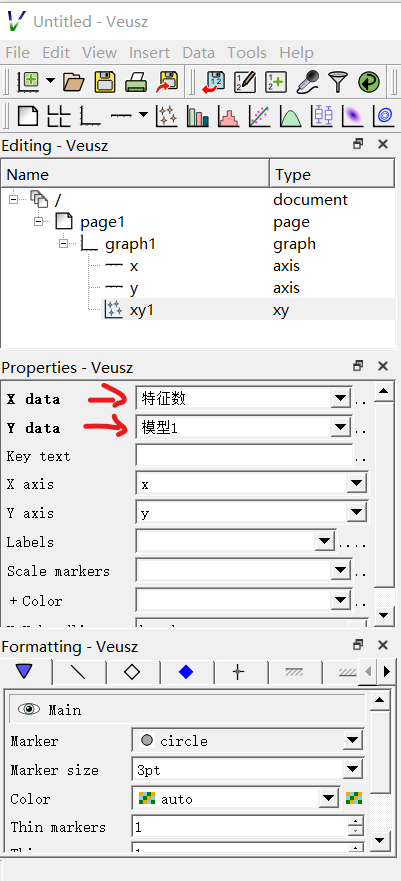

此时，我们需要为图中坐标轴的x轴和y轴设置绘图数据，这里我们x轴选择“特征数”，y轴选择“模型1”，折线图自动绘制在中间的画布上，如下图所示。

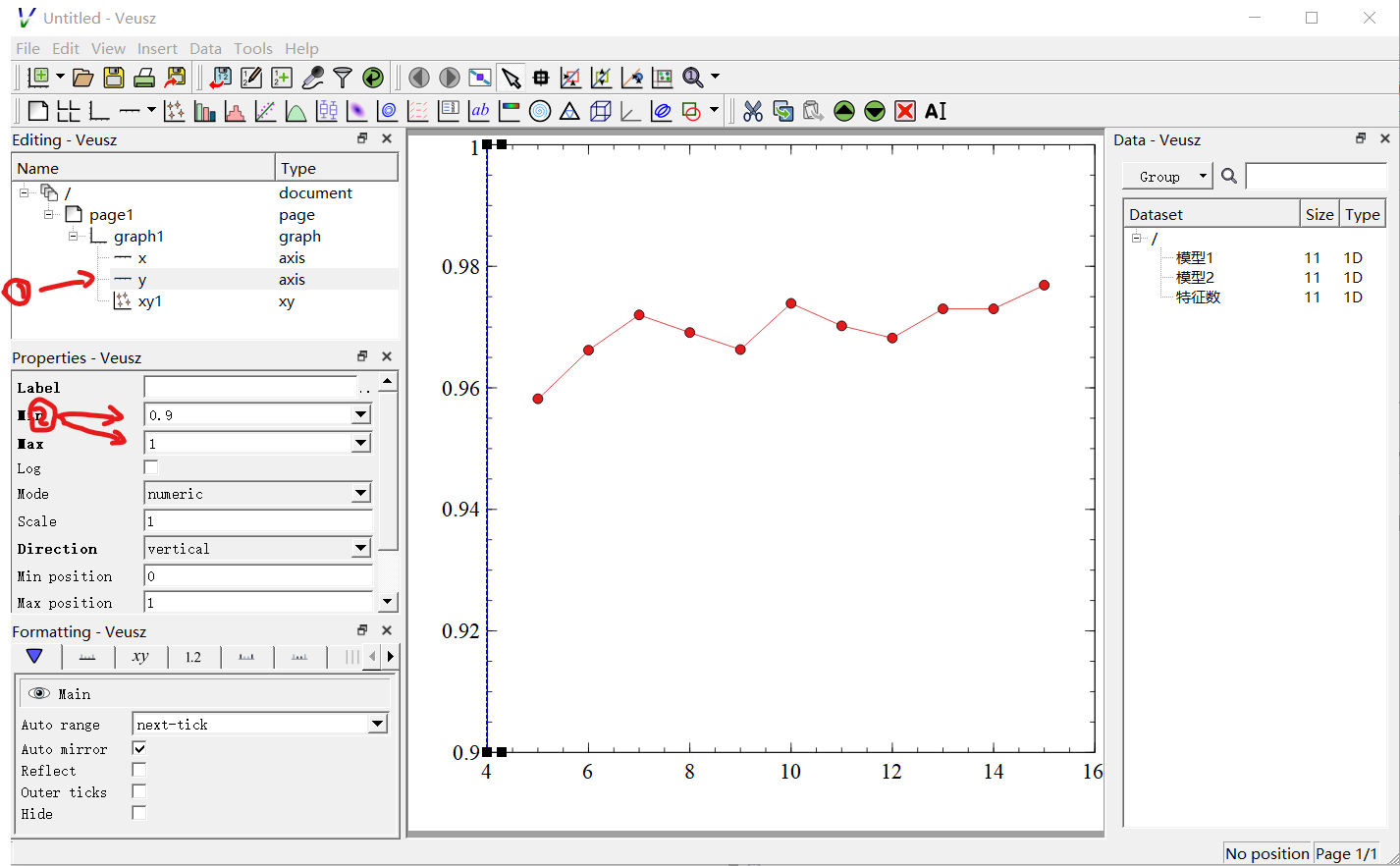

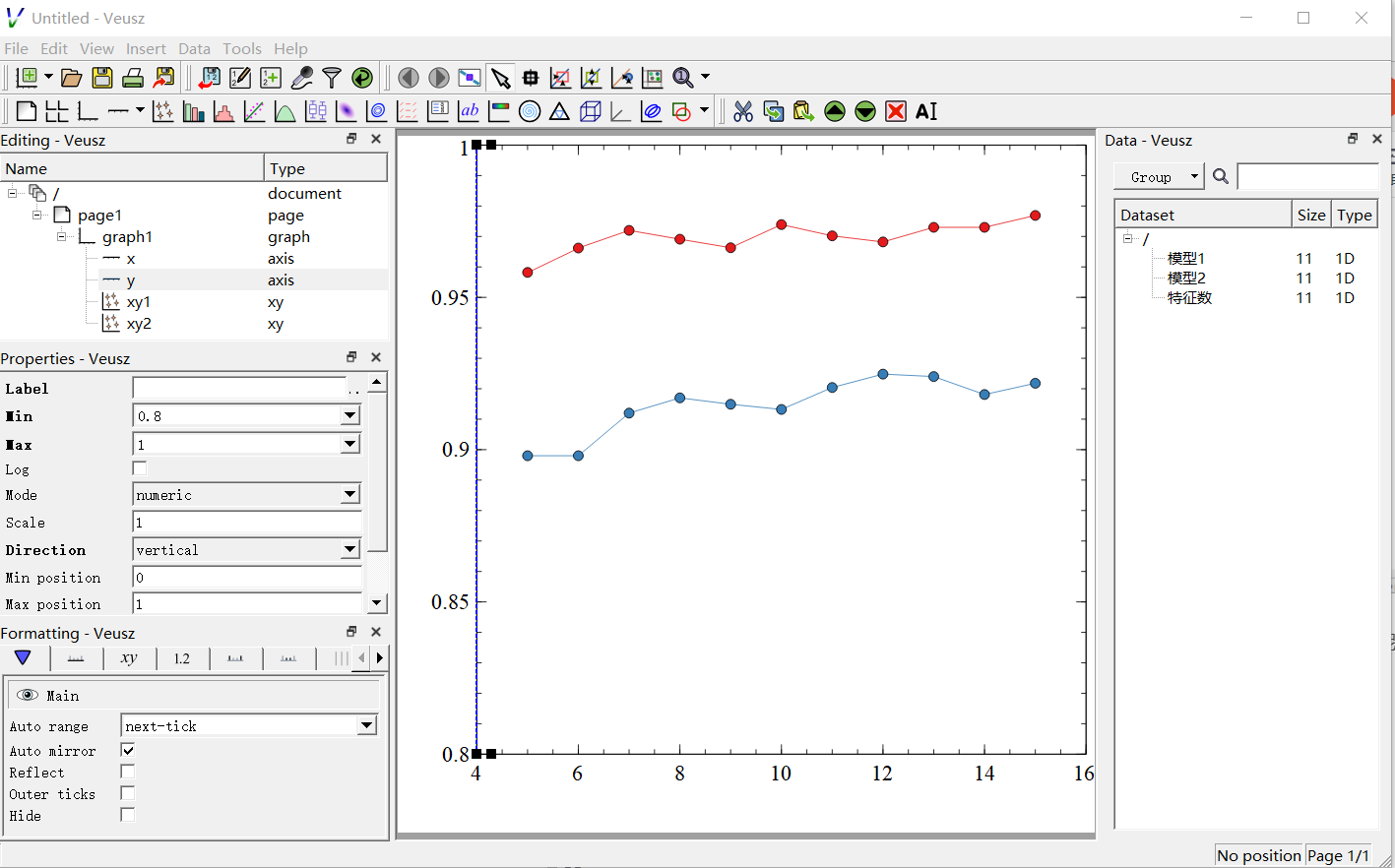

此时，会发现图中画红圈的地方已经接触到坐标轴，可以通过点击左边的y轴，在properties栏里设置y轴的范围，如下图所示。

可能会问了，如果这里绘制了一组数据，如果是多组数据绘制两条折线图，应该如何绘制呢？这里我们再点击“Insert”中的“Add xy”，接着下面的操作跟上面一样，输入数据，如下图所示。

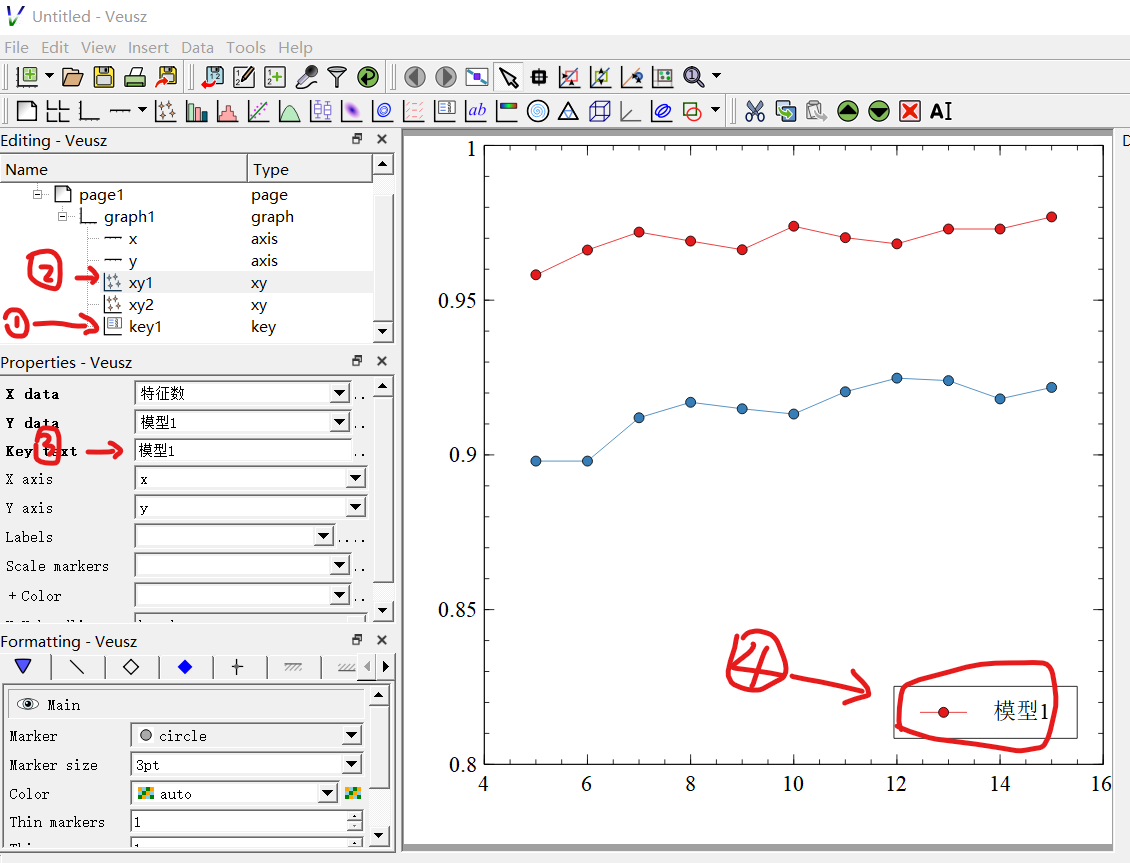

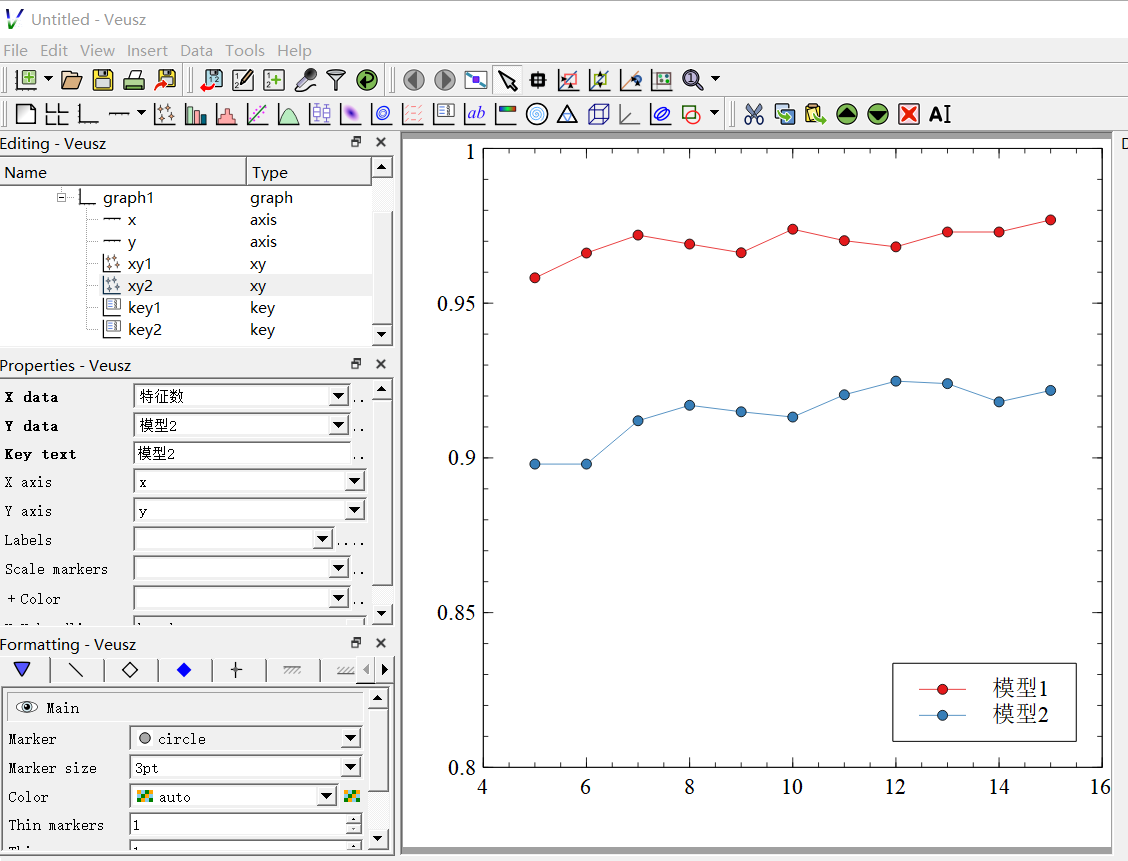

最后，我们要给图中注释说明，哪条线是根据“模型1”绘制的折线，哪条线是根据“模型2”绘制的折线，也就是我们要给图中添加图例。这里，我们点击“Insert”中的“Add key”，出现“key1”，接着点击"xy1"，在properties栏中的“key text”里输入“模型1”，按回车，此时图中出现图例；最后再重复上述操作，添加“模型2”的图例，如下图所示：

如果觉得图中的线条颜色不好看，或者不想要图中的点，可以选择“xy1”(或xy2)，在Formatting栏里进行设置。

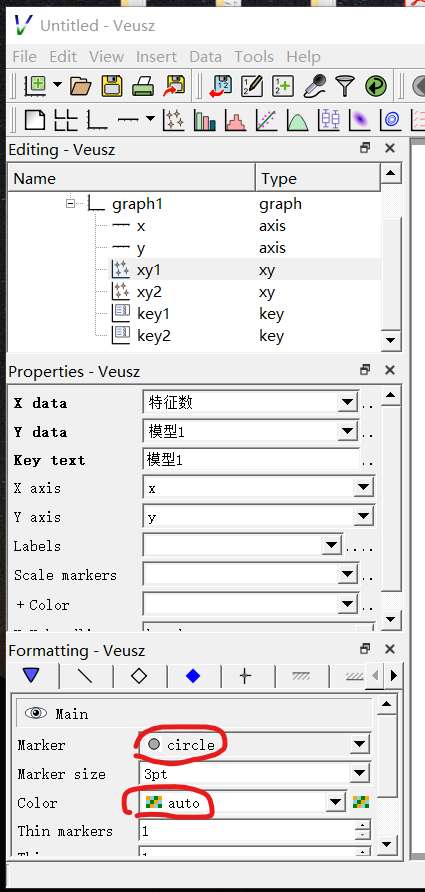

图中的点的格式设置（如颜色、形状以及粗细等），如下图所示：

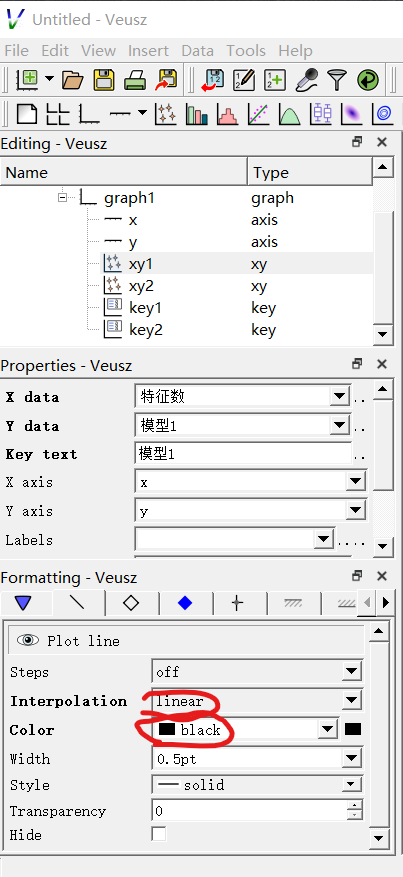

图中的线的格式设置（如线的颜色、形状以及粗细等），如下图所示：
