跨网段实现内网互通_办公环境下 kubernetes 网络互通方案

在 kubernetes 的网络模型中，基于官方默认的 CNI 网络插件 Flannel，这种 Overlay Network(覆盖网络)可以轻松的实现 pod 间网络的互通。当我们把基于 spring cloud 的微服务迁移到 k8s 中后，无须任何改动，微服务 pod 可以通过 Eureka 注册后可以互相轻松访问。除此之外，我们可以通过 ingress + ingress controller ，在每个节点上，把基于 http 80端口、https 443端口的用户请求流量引入到集群服务中。

本文为圈友 @TangT 分享。

但是实际使用中，我们出现了以下需求：

1.办公室网络和 k8s pod 网络不通。开发在电脑完成某个微服务模块开发后，希望本地启动后，能注册到 k8s 中开发环境的服务中心进行调试，而不是本地起一堆依赖的服务。
2.办公室网络和 k8s svc 网络不通。在 k8s 中运行的 mysql、redis 等，无法通过 ingress 7层暴露，电脑无法通过客户端工具直接访问；如果我们通过 service 的 NodePort 模式，会导致维护量工作量巨大。

网络互通配置

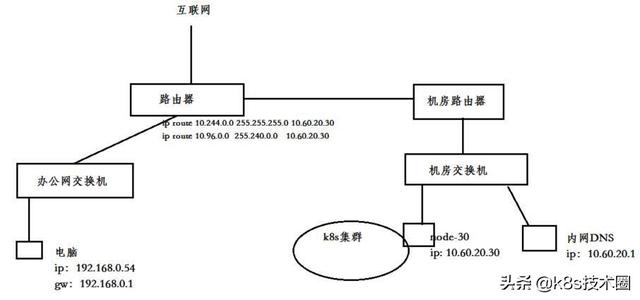

k8s 集群中新加一台配置不高(2核4G)的 node 节点(node-30)专门做路由转发，连接办公室网络和 k8s 集群 pod、svc

node-30 IP 地址 10.60.20.30
内网 DNS IP 地址 10.60.20.1
pod 网段10.244.0.0/24，svc 网段10.96.0.0/12
办公网段 192.168.0.0/22

给 node-30节点打上污点标签(taints)，不让 k8s 调度 pod 来占用资源：

kubectl taint nodes node-30 forward=node-30:NoSchedule

node-30节点，做snat：

# 开启转发# vim /etc/sysctl.d/k8s.confnet.ipv4.ip_forward = 1# sysctl -p# 来自办公室访问pod、service snatiptables -t nat -A POSTROUTING -s 192.168.0.0/22 -d 10.244.0.0/24 -j MASQUERADEiptables -t nat -A POSTROUTING -s 192.168.0.0/22 -d 10.96.0.0/12 -j MASQUERADE

在办公室的出口路由器上，设置静态路由，将 k8s pod 和 service 的网段，路由到 node-30 节点上

ip route 10.244.0.0 255.255.255.0 10.60.20.30ip route 10.96.0.0 255.240.0.0 10.60.20.30

DNS 解析配置

以上步骤操作后，我们就可以在本地电脑通过访问 pod ip 和 service ip 去访问服务。但是在 k8s 中，由于 pod ip 随时都可能在变化，service ip 也不是开发、测试能轻松获取到的。我们希望内网 DNS 在解析 *.cluster.local，去coreDNS寻找解析结果。

例如，我们约定将(项目A 、开发环境一、数据库mysql)部署到 ProjectA-dev1 这个 namespace 下，由于本地到 k8s 集群 service 网络已经打通，我们在本地电脑使用 mysql 客户端连接时，只需要填写mysql.ProjectA-dev1.svc.cluster.local即可，DNS 查询请求到了内网DNS后，走向 CoreDNS，从而解析出 service ip。

由于内网 DNS 在解析 *.cluster.local，需要访问 CoreDNS 寻找解析结果。这就需要保证网络可达

方案一，最简单的做法，我们把内网DNS架设在node-30这台节点上，那么他肯定访问到kube-dns 10.96.0.10

# kubectl get svc -n kube-system |grep kube-dnskube-dns ClusterIP 10.96.0.10  53/UDP,53/TCP 20d

方案二，由于我们实验场景内网DNS IP地址 10.60.20.1 ，并不在node-30上，我们需要打通10.60.20.1 访问 svc网段10.96.0.0/12即可

#内网DNS(IP 10.60.20.1) 添加静态路由route add -net 10.96.0.0/12 gw 10.60.20.30# node-30(IP 10.60.20.30) 做snatiptables -t nat -A POSTROUTING -s 10.60.20.1/32 -d 10.96.0.0/12 -j MASQUERADE

方案三(实验选择)，由于我们实验场景内网DNS IP 10.60.20.1 并不在node-30上，我们可以用nodeSelector在node-30部署一个nginx ingress controller，用4层暴露出来coredns 的TCP/UDP 53端口。

给node-30打上标签：

kubectl label nodes node-30 node=dns-l4

创建一个namespace：

kubectl create ns dns-l4

在 namespace dns-l4 下部署 nginx-ingress controller，选择节点node-30，并Tolerate(容忍)其污点：

kind: ConfigMapapiVersion: v1metadata: name: nginx-configuration namespace: dns-l4 labels: app.kubernetes.io/name: ingress-nginx app.kubernetes.io/part-of: ingress-nginx---kind: ConfigMapapiVersion: v1metadata: name: tcp-services namespace: dns-l4 labels: app.kubernetes.io/name: ingress-nginx app.kubernetes.io/part-of: ingress-nginxdata: 53: "kube-system/kube-dns:53"---kind: ConfigMapapiVersion: v1metadata: name: udp-services namespace: dns-l4 labels: app.kubernetes.io/name: ingress-nginx app.kubernetes.io/part-of: ingress-nginxdata: 53: "kube-system/kube-dns:53"---apiVersion: v1kind: ServiceAccountmetadata: name: nginx-ingress-serviceaccount namespace: dns-l4 labels: app.kubernetes.io/name: ingress-nginx app.kubernetes.io/part-of: ingress-nginx---apiVersion: rbac.authorization.k8s.io/v1beta1kind: ClusterRolemetadata: name: nginx-ingress-clusterrole labels: app.kubernetes.io/name: ingress-nginx app.kubernetes.io/part-of: ingress-nginxrules: - apiGroups: - "" resources: - configmaps - endpoints - nodes - pods - secrets verbs: - list - watch - apiGroups: - "" resources: - nodes verbs: - get - apiGroups: - "" resources: - services verbs: - get - list - watch - apiGroups: - "extensions" resources: - ingresses verbs: - get - list - watch - apiGroups: - "" resources: - events verbs: - create - patch - apiGroups: - "extensions" resources: - ingresses/status verbs: - update---apiVersion: rbac.authorization.k8s.io/v1beta1kind: Rolemetadata: name: nginx-ingress-role namespace: dns-l4 labels: app.kubernetes.io/name: ingress-nginx app.kubernetes.io/part-of: ingress-nginxrules: - apiGroups: - "" resources: - configmaps - pods - secrets - namespaces verbs: - get - apiGroups: - "" resources: - configmaps resourceNames: # Defaults to "-" # Here: "-" # This has to be adapted if you change either parameter # when launching the nginx-ingress-controller. - "ingress-controller-leader-nginx" verbs: - get - update - apiGroups: - "" resources: - configmaps verbs: - create - apiGroups: - "" resources: - endpoints verbs: - get---apiVersion: rbac.authorization.k8s.io/v1beta1kind: RoleBindingmetadata: name: nginx-ingress-role-nisa-binding namespace: dns-l4 labels: app.kubernetes.io/name: ingress-nginx app.kubernetes.io/part-of: ingress-nginxroleRef: apiGroup: rbac.authorization.k8s.io kind: Role name: nginx-ingress-rolesubjects: - kind: ServiceAccount name: nginx-ingress-serviceaccount namespace: dns-l4---apiVersion: rbac.authorization.k8s.io/v1beta1kind: ClusterRoleBindingmetadata: name: nginx-ingress-clusterrole-nisa-binding labels: app.kubernetes.io/name: ingress-nginx app.kubernetes.io/part-of: ingress-nginxroleRef: apiGroup: rbac.authorization.k8s.io kind: ClusterRole name: nginx-ingress-clusterrolesubjects: - kind: ServiceAccount name: nginx-ingress-serviceaccount namespace: dns-l4---apiVersion: extensions/v1beta1kind: Deploymentmetadata: name: nginx-ingress-controller namespace: dns-l4 labels: app.kubernetes.io/name: ingress-nginx app.kubernetes.io/part-of: ingress-nginxspec: replicas: 1 selector: matchLabels: app.kubernetes.io/name: ingress-nginx app.kubernetes.io/part-of: ingress-nginx template: metadata: labels: app.kubernetes.io/name: ingress-nginx app.kubernetes.io/part-of: ingress-nginx annotations: prometheus.io/port: "10254" prometheus.io/scrape: "true" spec: nodeSelector: node: dns-l4 hostNetwork: true serviceAccountName: nginx-ingress-serviceaccount tolerations: - key: "node-30" operator: "Exists" effect: "NoSchedule" containers: - name: nginx-ingress-controller image: quay.io/kubernetes-ingress-controller/nginx-ingress-controller:0.21.0 args: - /nginx-ingress-controller - --configmap=$(POD_NAMESPACE)/nginx-configuration - --tcp-services-configmap=$(POD_NAMESPACE)/tcp-services - --udp-services-configmap=$(POD_NAMESPACE)/udp-services - --publish-service=$(POD_NAMESPACE)/ingress-nginx - --annotations-prefix=nginx.ingress.kubernetes.io securityContext: capabilities: drop: - ALL add: - NET_BIND_SERVICE runAsUser: 33 env: - name: POD_NAME valueFrom: fieldRef: fieldPath: metadata.name - name: POD_NAMESPACE valueFrom: fieldRef: fieldPath: metadata.namespace ports: - name: http containerPort: 80 - name: https containerPort: 443 livenessProbe: failureThreshold: 3 httpGet: path: /healthz port: 10254 scheme: HTTP initialDelaySeconds: 10 periodSeconds: 10 successThreshold: 1 timeoutSeconds: 1 readinessProbe: failureThreshold: 3 httpGet: path: /healthz port: 10254 scheme: HTTP periodSeconds: 10 successThreshold: 1 timeoutSeconds: 1

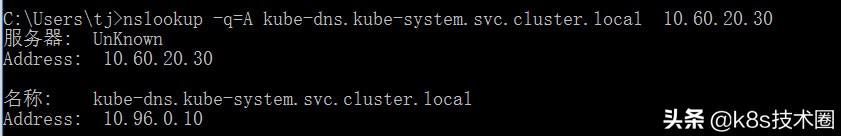

部署完成后，电脑验证，是否生效：

 nslookup -q=A kube-dns.kube-system.svc.cluster.local 10.60.20.30

这里我们用轻量级的dnsmasq来作为内网 dns 配置案例，将来自内网的*.cluster.local解析请求，走 KubeDNS 10.60.20.30：

# vim /etc/dnsmasq.confstrict-orderlisten-address=10.60.20.1bogus-nxdomain=61.139.2.69server=/cluster.local/10.60.20.30

完成以上步骤后，我们办公网络与 kubernetes 网络互通的需求也就实现了，同时我们可以直接用 k8s service 的域名规则去访问到 k8s 中的服务。
