三菱Q系列CC_LINK远程设备站的应用

远程设备站与远程IO站相比，除了IO开关量之外，还有数值。所以主站设定IO的起始XY之外，还需要设定数据交换的D区地址。以下以远程模拟量进行操作。

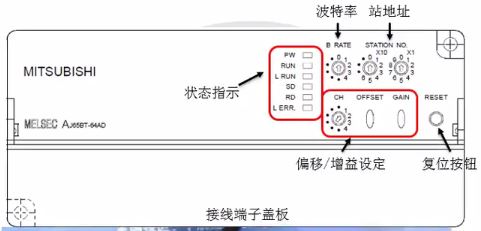

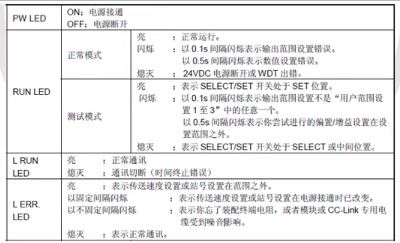

一，远程模拟量采集模块硬件：

硬件接线：DA DB DG为CC_LINK通讯线接主站DA DB BG，若为最后一个从站，需在DB DA 并联一个终端电阻。其余接线参考模拟量模块。

二，远程模拟量的IO分配：

IO分配需要依照每个元器件的的详细手册。以下仅为此模块的IO定义示例：

起始IO为X1000  Y1000的情况下：X1000-X1003：1-4通道AD转换完成标志；

                                                       X1018：初始化数据处理请求标志

                                                       X1019：初始化数据处理完成标志

                                                       X101A：模块错误报警

                                                       X101B：模块就绪（初始化完成后为1）

                                                       Y1000 ：偏移/增益方式选择，0 ：用户设定 1：出厂设定

                                                       Y1001:电压电流选择 ；0：电压 1：电流

                                                       Y1018:初始化数据处理请求标志复位

                                                       Y1019:初始化数据处理执行请求

                                                       Y101A:初始化数据处理请求标志复位

起始地址为RWr D1000  DWw D2000的情况下：

D2000 ：平均处理设置

D2001-D2004 通道1到4的采样次数/采样时间

D2005 ：数据范围设定 0：0-4000；1：-2000--+2000

D2006： 通道开放 0：禁止，1：允许

D1000-D1003:通道1到4的AD转换数值

D1004: 错误代码

三，参数设置及程序编写：

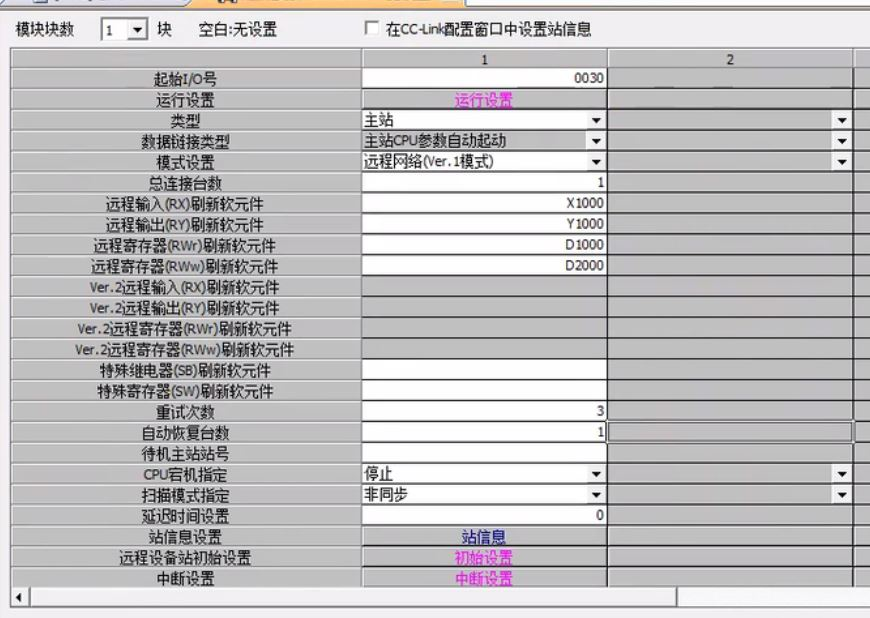

站号及波特率设置与远程IO站一样，参数设置略有不同，如下：

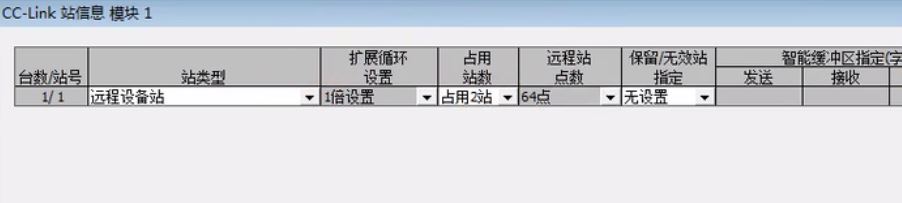

               站信息 占用2站。

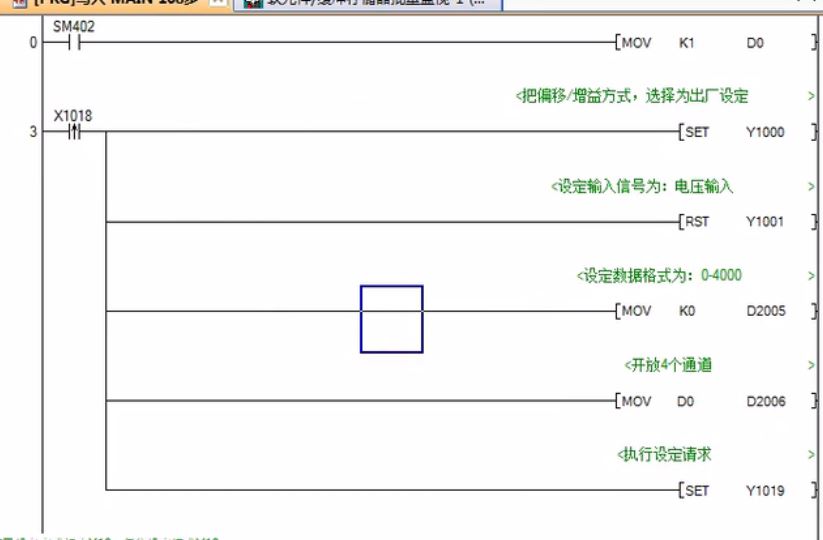

程序的编写如下：

     四，顺序登录的设置

打开CCLINK配置界面

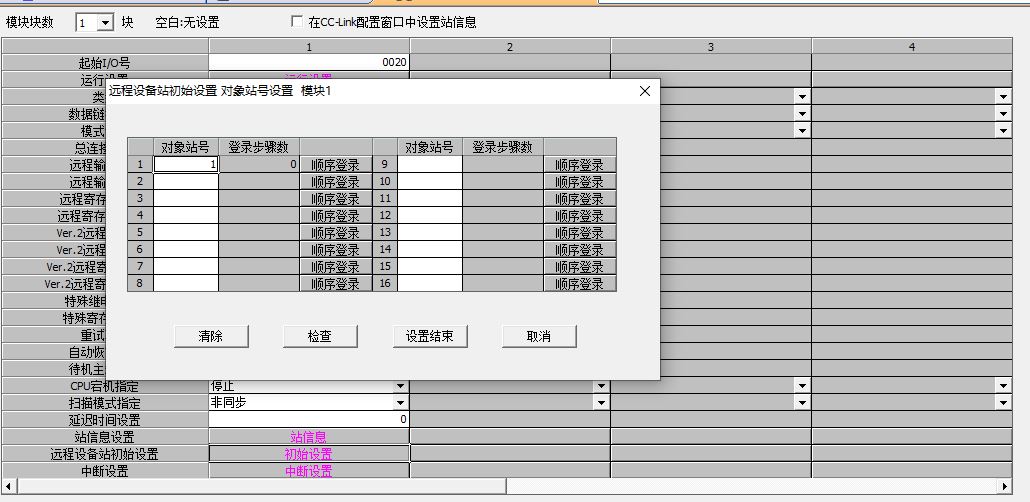

点击初始设置：

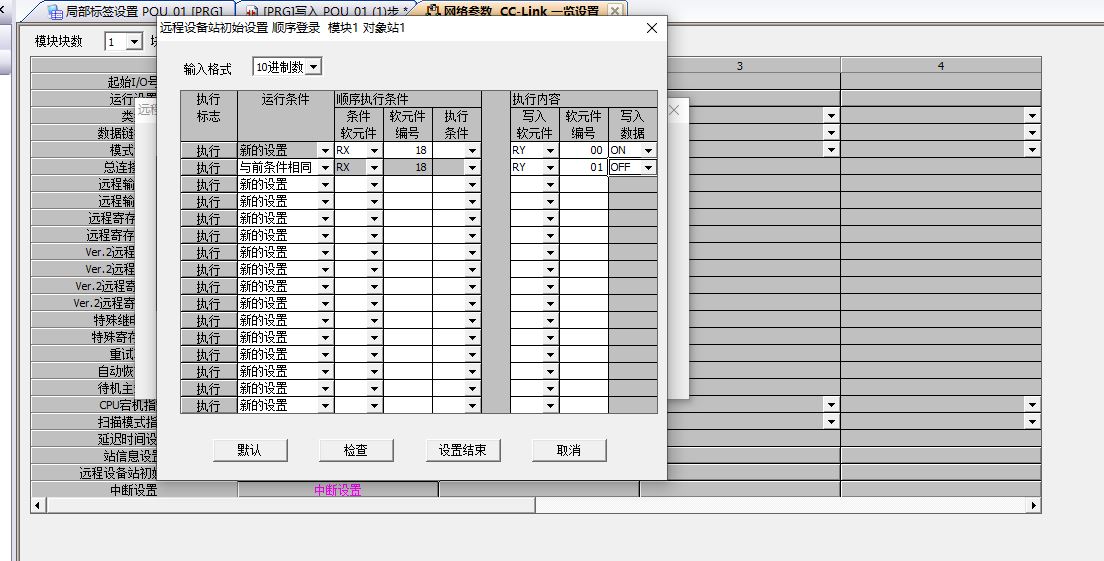

对象站号为所对应的设备站站号，点击对应的顺序登录：

             添加执行条件及执行内容即可。
