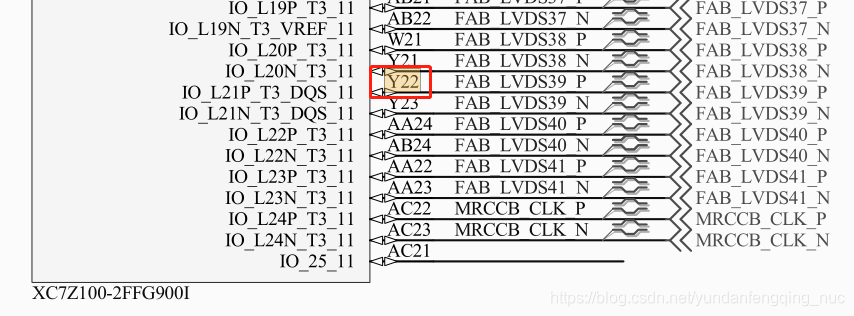

差分引脚输出单端信号时，一般大多使用P引脚。这个时候需要主要，电平标准要配置成对应的单端信号电平标准，比如现在要给差分引脚Y22输出一个单端信号，如下图所示：
当输出为差分信号时配置的电平标准为LVDS_25，如果输出为单端信号时，电平标准仍然设置成LVDS，实现时会报下面错误：
此时，将差分电平标准替换成单端信号电平标准LVCMOS25，不再报错。
