物联网系统串口通信程序设计

**

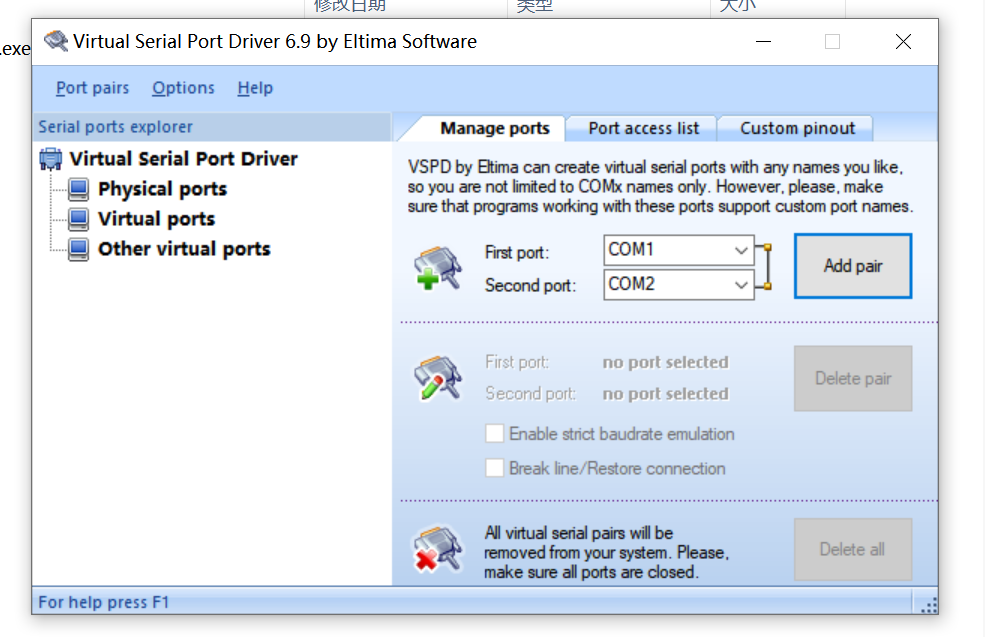

• 安装虚拟串口仿真软件vspd：
  解压后点击.exe文件进行安装，安装完毕后，进行软件配置。

  其中端口每两个是配对的，如COM1、COM2。

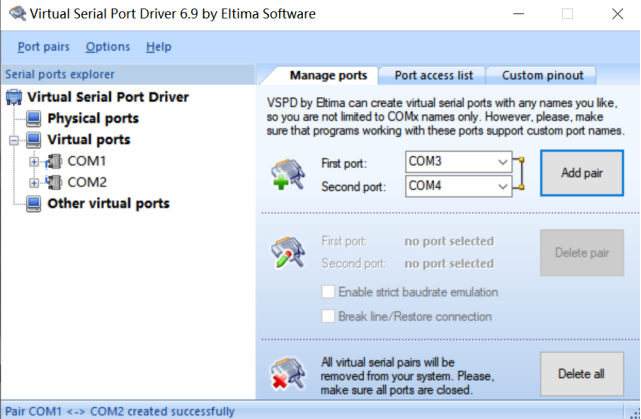

  添加端口：

  之后在 此电脑->属性->设备管理器->端口 中可以查看：

  注：如果没有找到 端口，则在设备管理器的查看中，勾选“显示隐藏”

  **-
• 建立两个串口互联互通的模式
  **

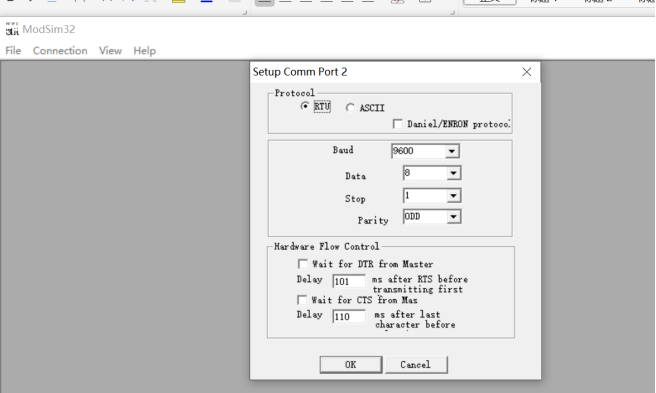

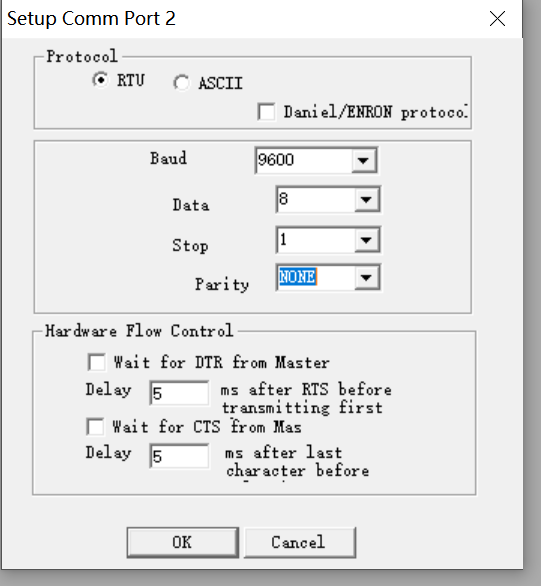

  打开modsim32，connection->connect->Port2


  此时已经产生了一个物联网的控制器，再模拟出控制器的数据。

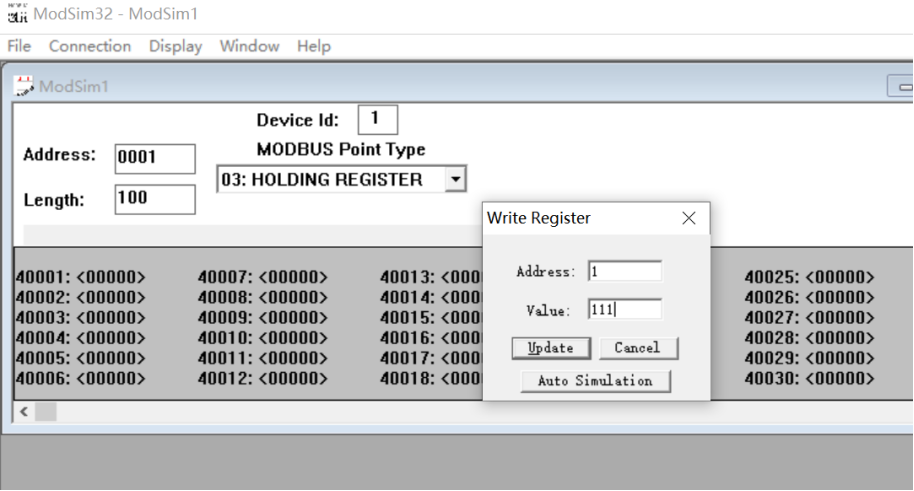

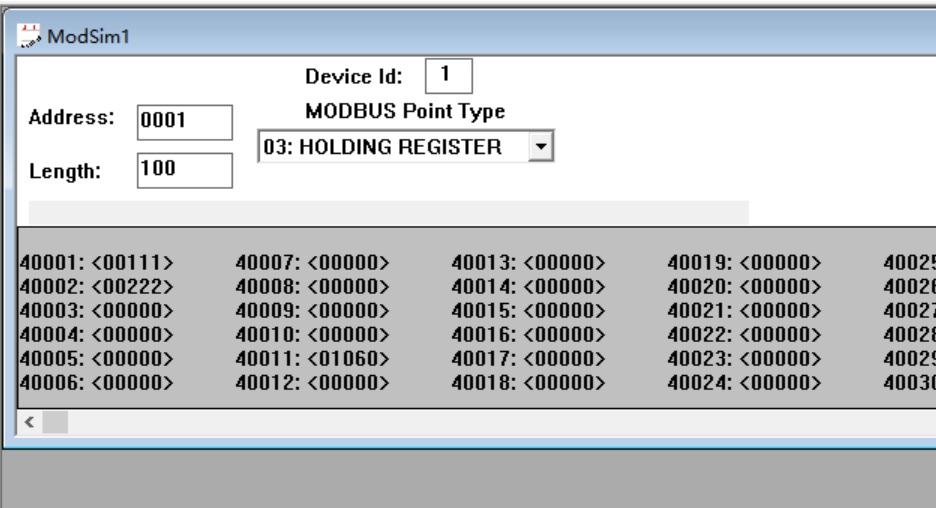

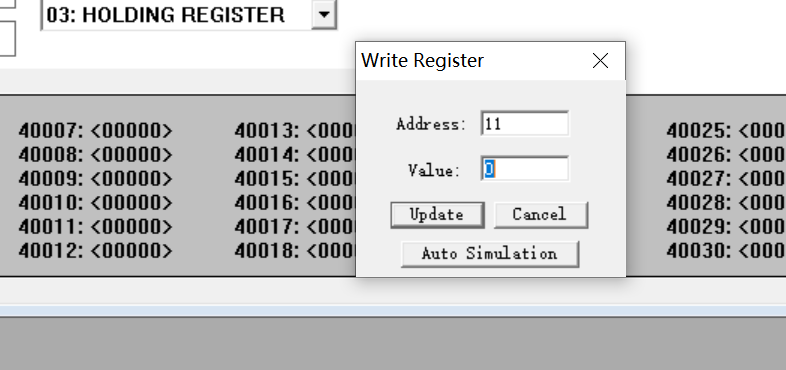

  点击File->新建->一号模拟111，二号模拟222，11号寄存器自动仿真。

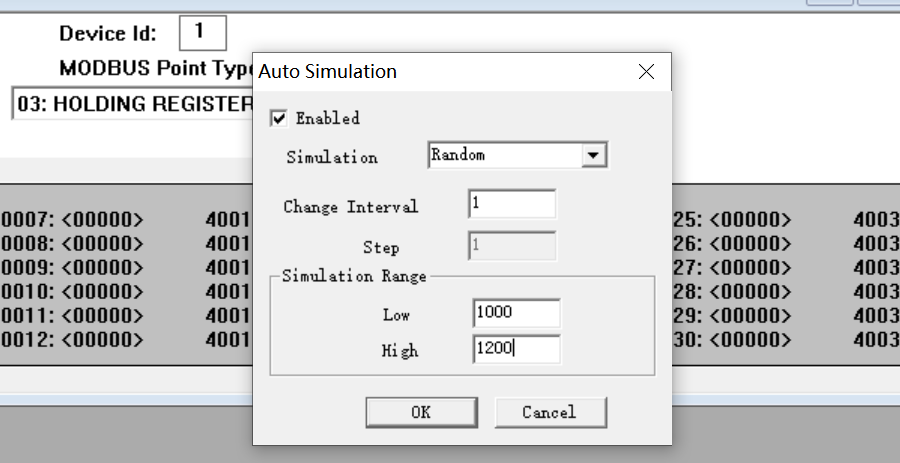

假设仿真工业炉的温度变化，1s变化一次，从1000℃-1200℃。

• 通过 ModSim 与 ModScan 测试仿真串口是否能够正常通信。

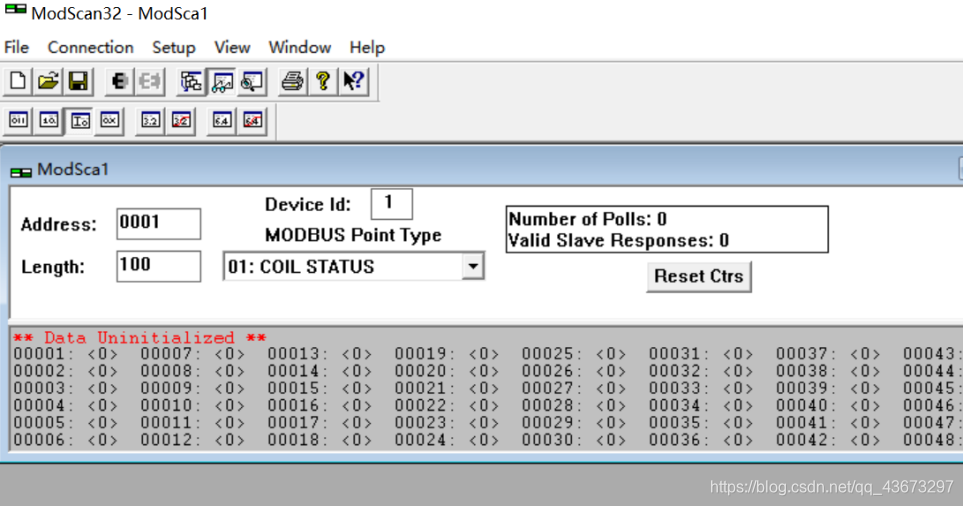

  打开ModScan32

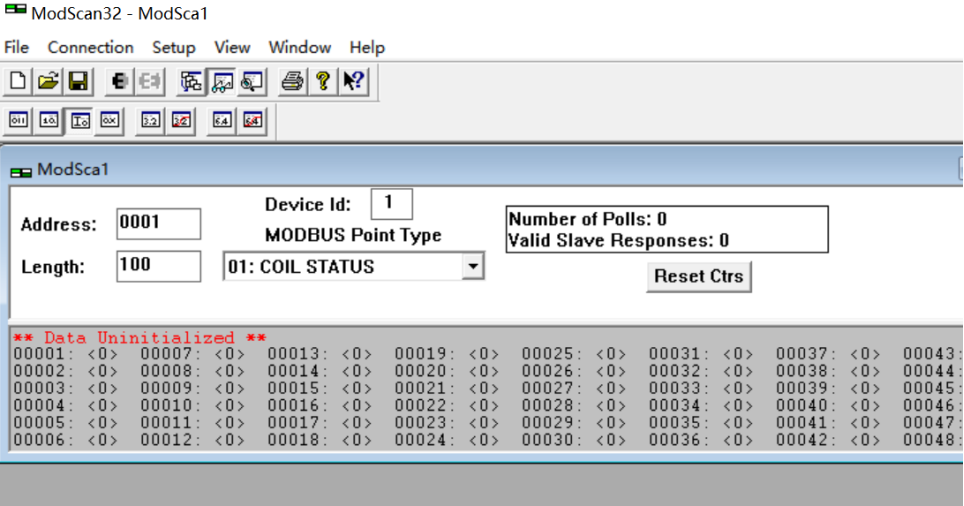

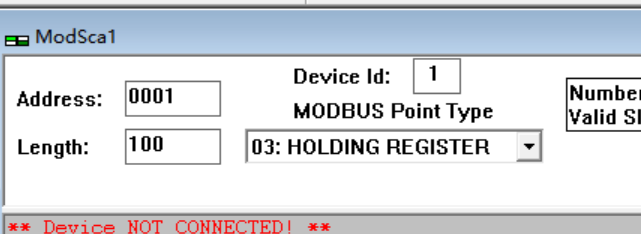

  显示初始化失败，则是因为没有连接上。此时选择03

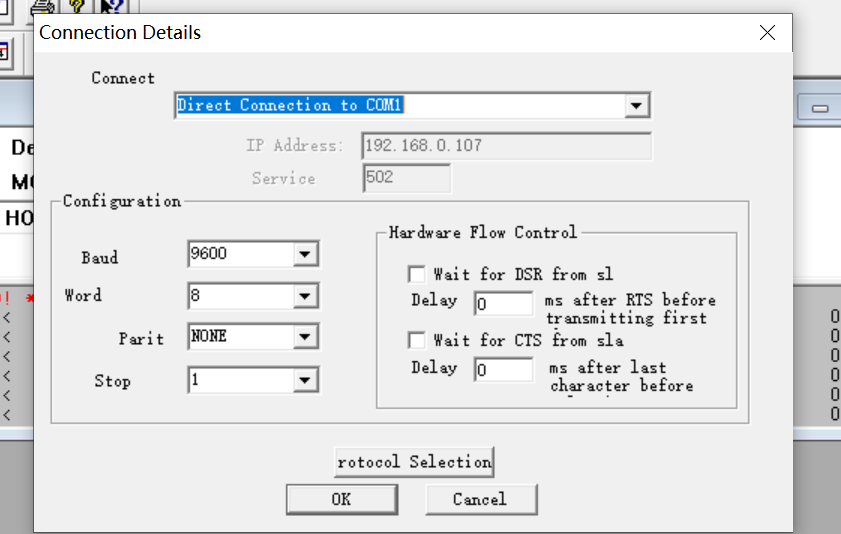

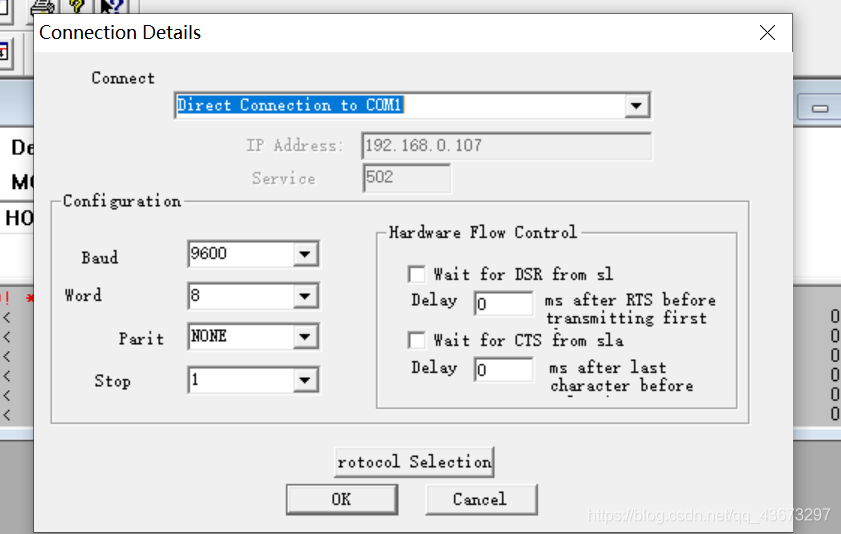

  Connection->connect->com1

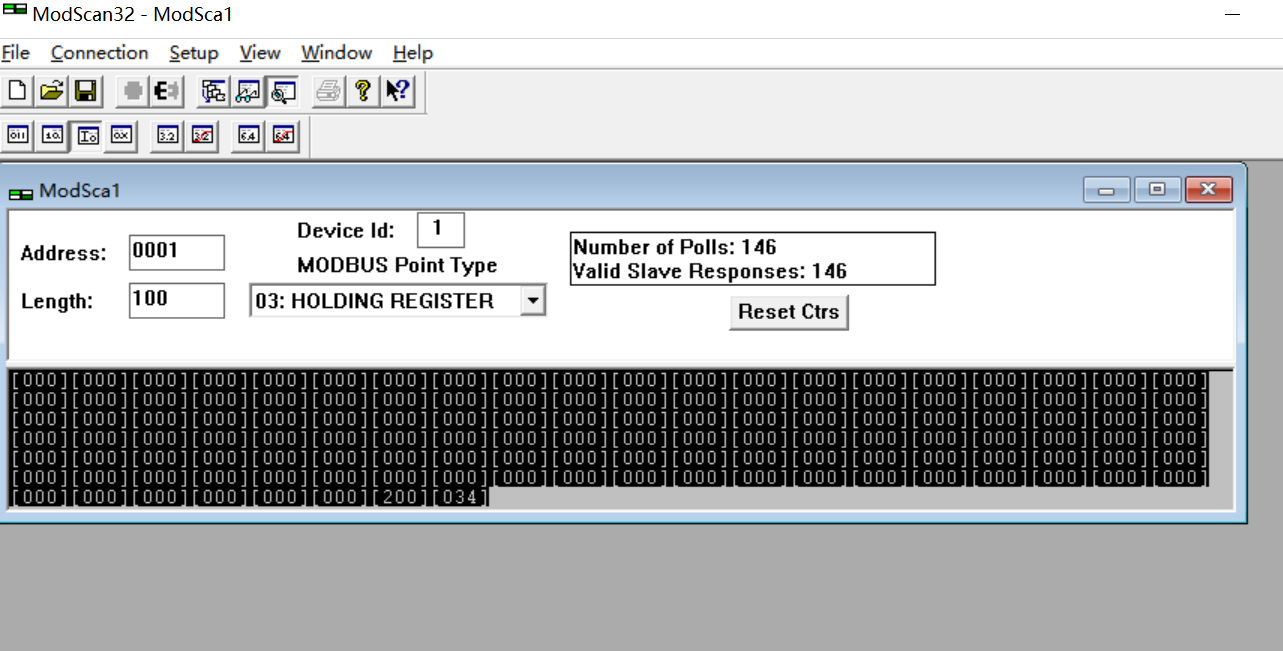

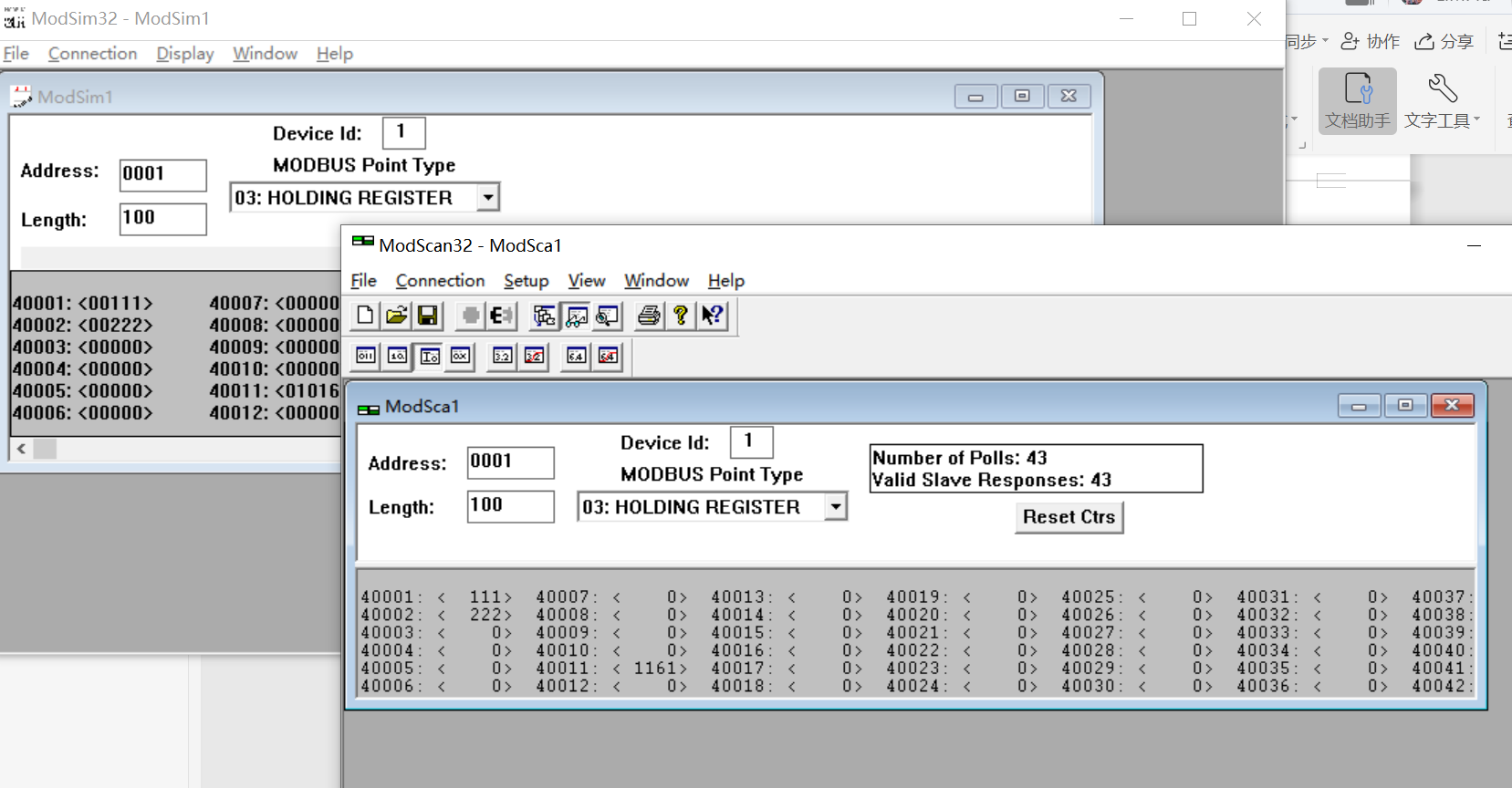

  此时已经建立了连接：

  在setup->Display Options->show traffic即可看到通信数据帧

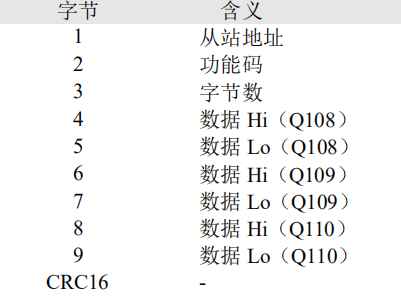

• 采用一个串口调试助手工具，对 ModSim 进行测试 Modbus RTU 协议中的开关量输入、输出；模拟量输入、输出指令数据帧，查看通信数据帧的详细数据，并详细记录收发指数据帧数据。

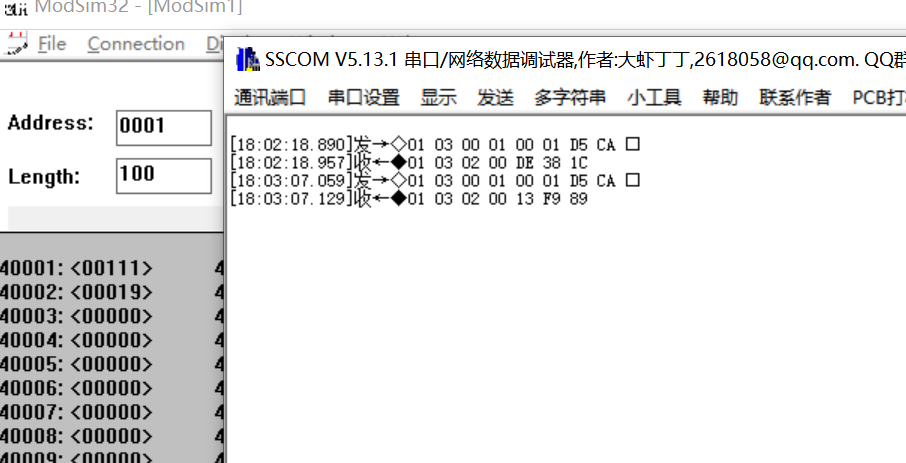

  在打开ModSim的前提下，打开串口调试助手SSCOM

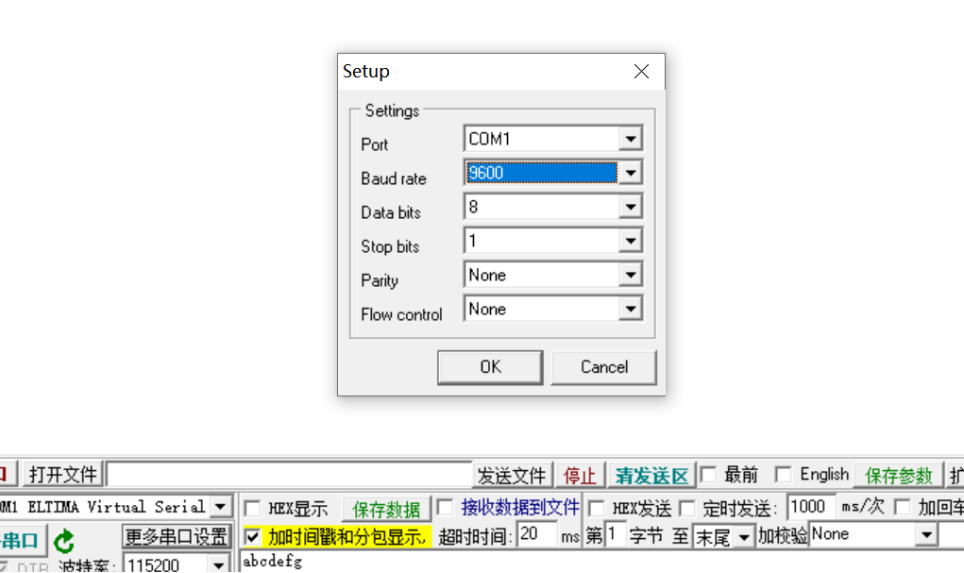

  更多串口设置->port(com1)->波特率9600->ok->打开串口

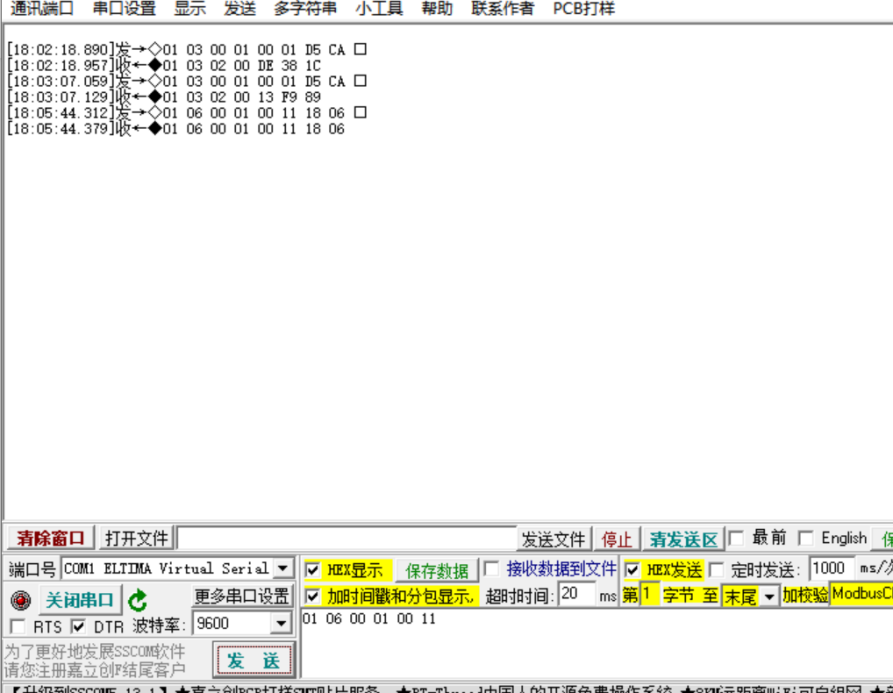

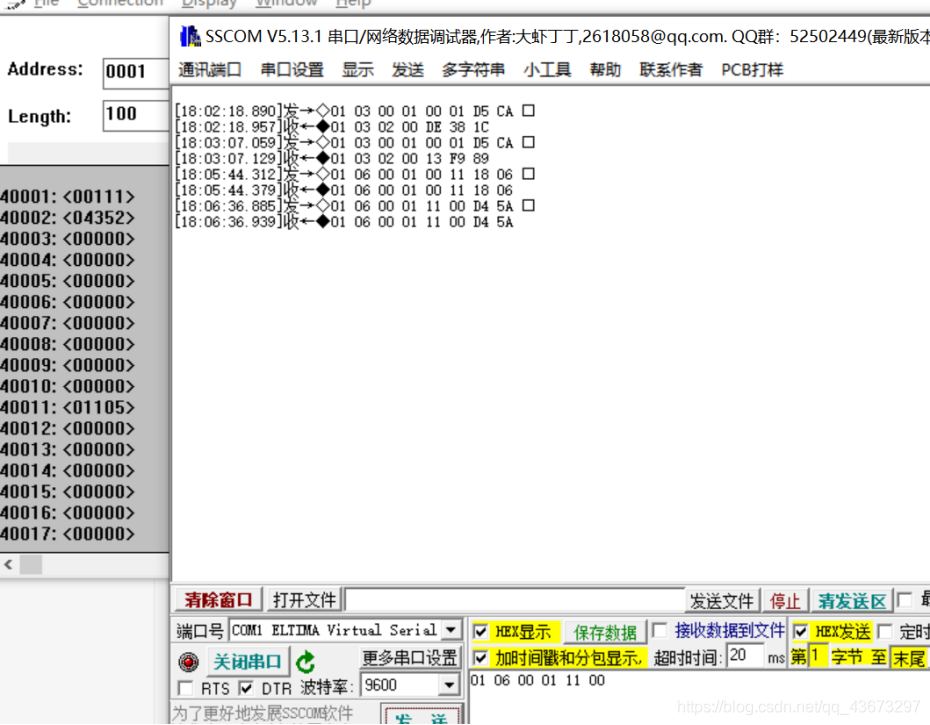

  16进制（HEX显示）。选择加校验。
