原理图元件有波浪线_原理图的那些规范设计,你注意了吗?

很多人都说只要东西设计出来了就行了,管那么多没用的规范干什么呢?其实不然,给原理图添加一些设计规范不仅美观可读性强,而且后续修改查找问题也容易些。

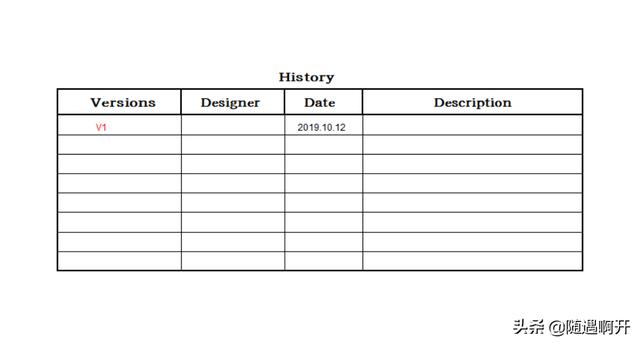

1、历史版本记录信息

首先是原理图设计页面的第一页,规范里面通常将这一页作为一个历史版本信息的记录表,比如什么时候修改的,改了些什么内容都在这里面做详细的记录。

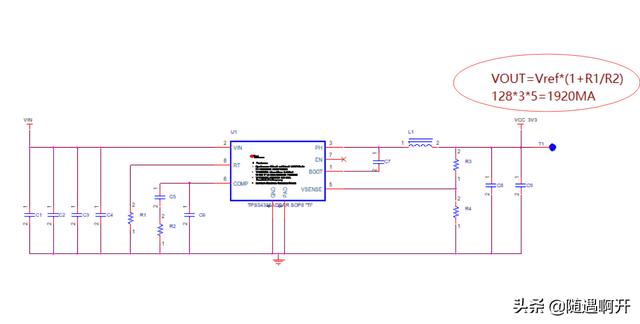

2、文字说明

电源的输出电压可以写上计算公式,以及最大输出电流,方便后面自己或者他人查看原理图的时候快速理解当初的参数设计原因。

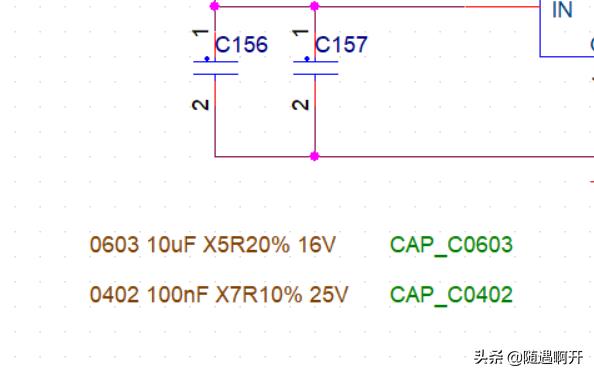

3、电容的标注

一些分立元件的标注,假如如果仅仅是简单的标注电容或者电阻的大小的话后续整理BOM表的时候就需要多花些功夫,但如果原理图设计的时候就标记得清清楚楚的话在导出BOM的时候就不需要过多的整理,而且原理图里面也一目了然我这个电容的精度是多少,是10%的还是20%的精度,是X5R的材质呢还是X7R的材质,以及所用的封装是什么都在原理图里面看得到。

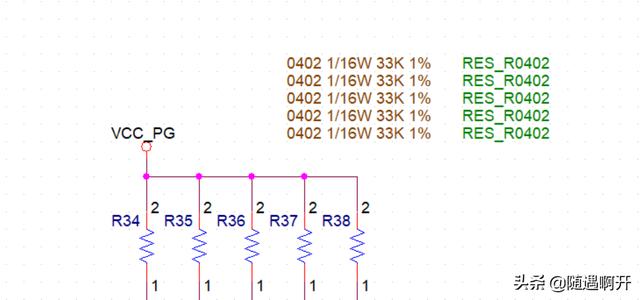

4、电阻的标注

同样道理,在标注电阻的时候就不能仅仅是标注个阻值在那里,因为如果是别的人在审核你的原理图的时候是搞不清楚这个电阻到底用的是多少精度、多大功率的电阻以及用的是什么的封装。如图所示就可以一目了然的清楚这个电阻的阻值、功率、精度、封装等信息,这样的标注不管是自己看还是别人看到都会感觉非常舒服,因为我想要知道的信息都在这里。

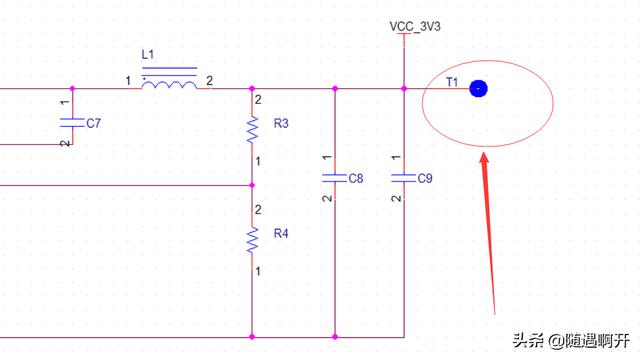

5、测试点

测试点是生产或者维修的时候常用到的一个辅助点,它可以方面我们测量我们所需要的信号大小。比如某些引脚的电压整机不方便测量,那么利用测试点可以放在任意方便测量信号的地方。所以应该要养成一个在重要信号里面添加测试点的习惯。

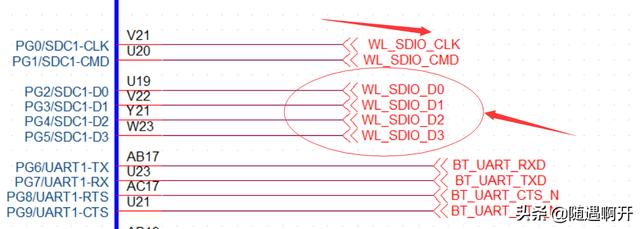

6、网络标签的命名规则

设计原理图时是避免不了要使用网络标签的,那么网络标签的命名是不是随意的呢?答案肯定不是的,也许你随意命名的网络标签过段时间之后自己看回来都不记得这个网络名称的含义了,所以我们在命名网络标签的时候一定要习惯性的使用通用的标记语言,比如,WLAN的数据线就命名为WL_SDIO,时钟线就命名为WL_CLK,这样即使不管什么时候回看这个信号我都能清楚这根线就是WLAN的数据或者是时钟线。

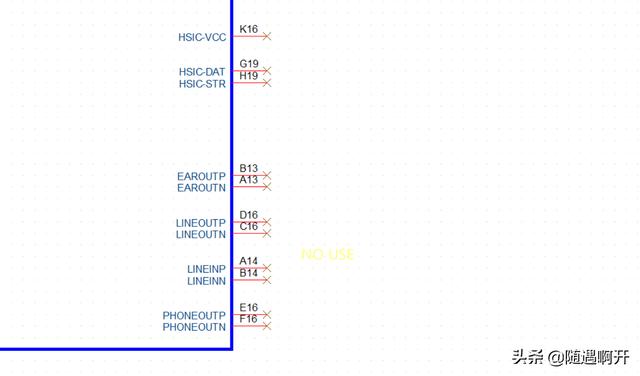

7、悬空不接的信号处理

对于没有信号连接的引脚,一定要清楚芯片的这个引脚是否可以悬空,是否需要上拉或者下拉,可以悬空的就在原理图里面打上交叉的符号,表明这个引脚没有信号连接,否则容易怀疑是不是自己不小心删除掉了。

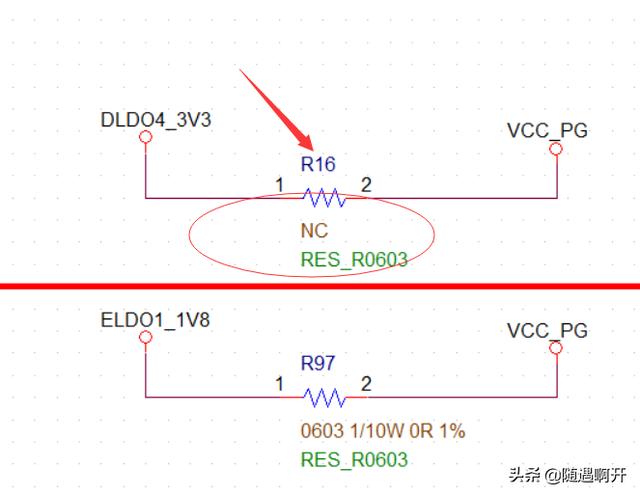

8、预留的焊盘或者是预留的选择

有时候设计原理图的时候并不能完全确认功能是否可以,这个时候就会选择预留一些电阻电容或者是其它一些电路在电路板上,以方便做板回来调试或者预留功能。这个时候就需要标明这些器件是预留NC的,不一定要贴上的。


这些设计规范您都注意了吗?您觉得有必要去注意这些东西吗?欢迎评论区留下你的观点。
