Packet Tracer – 配置 静态路由和RIPv2

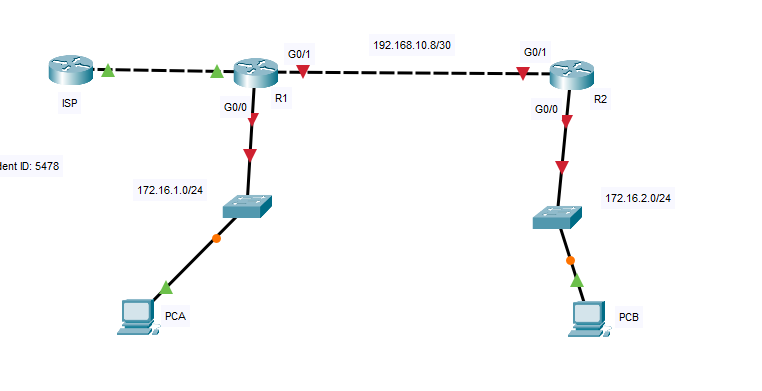

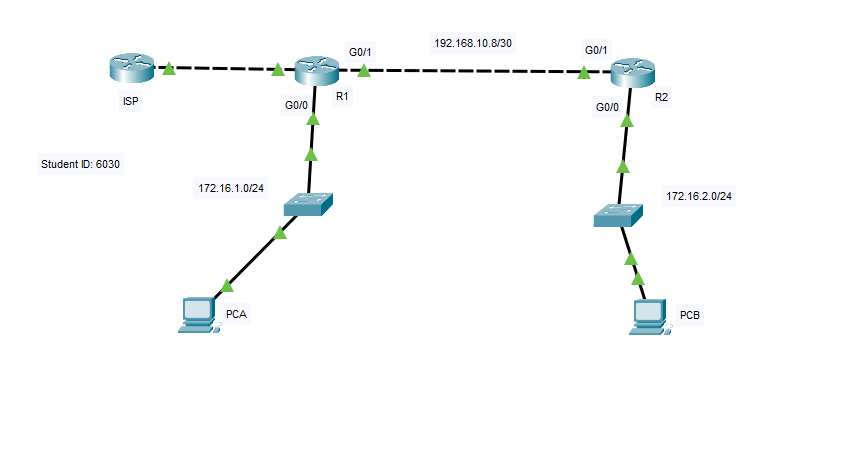

地址分配表

请按以下要求规划主机、路由器各接口IP：

表1-1 主机、路由器各接口IP要求

配置主机PCA、PCB

按照表1-1的要求，在设备上配置IP地址、子网掩码和网关。

----------------------------------------------------------------------------------------------------------------

PCA：取172.16.1.0/24 地址块的最小可用地址
IP：172.16.1.1
子网掩码：255.255.255.0
默认网关172.16.1.254

----------------------------------------------------------------------------------------------------------------

PCB：取172.16.2.0/24 地址块的最小可用地址
IP：172.16.2.1
子网掩码：255.255.255.0
默认网关172.16.2.254

----------------------------------------------------------------------------------------------------------------

配置路由器R1：

1、 配置路由器R1的接口IP

步骤1：配置G0/0

按表1-1的使用命令配置G0/0的IP和子网掩码。

----------------------------------------------------------------------------------------------------------------

R1==G0/0 取172.16.1.0/24 地址块的最大可用地址
IP：172.16.1.254
子网掩码：255.255.255.0
进入特权模式--------> R1>enable
进入配置模式--------> R1#configure terminal
进入G0/0接口-------> R1(config)#interface g0/0
配置G0/0接口IP-----> R1(config-if)#ip address 172.16.1.254 255.255.255.0
(命令解析) R1(config-if)#ip address 接口IP 接口子网掩码
开启接口-------------> R1(config-if)#no shutdown
退出接口命令-------------> R1(config-if)#exit

----------------------------------------------------------------------------------------------------------------

================================================================

《R1(config-if)#为配置状态，配置状态下不用重复执行进入特权模式和进入配置模式》

================================================================

步骤2：配置G0/1

按表1-1的使用命令配置G0/1的IP和子网掩码。

----------------------------------------------------------------------------------------------------------------

R1==G0/1 取192.168.10.8/30 地址块的最小可用地址
IP：192.168.10.9
子网掩码：255.255.255.252
进入特权模式--------> R1>enable
进入配置模式--------> R1#configure terminal
进入G0/1接口-------> R1(config)#interface g0/1
配置G0/1接口IP-----> R1(config-if)#ip address 192.168.10.9 255.255.255.252
(命令解析) R1(config-if)#ip address 接口IP 接口子网掩码
开启接口-------------> R1(config-if)#no shutdown
退出接口命令-------------> R1(config-if)#exit

----------------------------------------------------------------------------------------------------------------

(使用exit命令退出到R1#特权模式)

查看路由器端口状态---------->   R1#show ip interface brief

----------------------------------------------------------------------------------------------------------------

步骤3：显示路由表

================================================================

(使用exit命令退出到R1#特权模式)

查看路由表----------------------->R1#show ip route

================================================================

2、 配置RIP协议

(1).进入RIP配置模式

在配置模式状态下---------> R1(config)#router rip

(2).在各接口网段启动RIP协议

在各接口网段启动RIP协议--------->R1(config-router)#network 172.16.1.0 （路由器g0/0接口连接的网段）
  ---------->R1(config-router)#network 192.168.10.8 （路由器g0/1接口连接的网段）
(命令解析) R1(config-router)#network 路由器接口连接的网段

(3).配置RIP协议版本

配置RIP协议版本------------------> R1(config-router)#version 2

(4).关闭路由信息的自动汇总（使用命令：no auto-summary）

关闭路由信息的自动汇总---------->R1(config-router)#no auto-summary

配置路由器R2：

1、 配置路由器R2的接口IP

步骤1：配置G0/0

按表1-1的使用命令配置G0/0的IP和子网掩码。

----------------------------------------------------------------------------------------------------------------

R2==G0/0 取172.16.2.0/24 地址块的最大可用地址
IP：172.16.2.254
子网掩码：255.255.255.0
进入特权模式--------> R2>enable
进入配置模式--------> R2#configure terminal
进入G0/0接口-------> R2(config)#interface g0/0
配置G0/0接口IP-----> R2(config-if)#ip address 172.16.2.254 255.255.255.0
(命令解析) R2(config-if)#ip address 接口IP 接口子网掩码
开启接口-------------> R2(config-if)#no shutdown
退出接口命令-------------> R2(config-if)#exit

----------------------------------------------------------------------------------------------------------------

步骤2：配置G0/1

按表1-1的使用命令配置G0/1的IP和子网掩码。

----------------------------------------------------------------------------------------------------------------

R2==G0/1 取192.168.10.8/30 地址块的最大可用地址
IP：192.168.10.10
子网掩码：255.255.255.252
进入特权模式--------> R2>enable
进入配置模式--------> R2#configure terminal
进入G0/1接口-------> R2(config)#interface g0/1
配置G0/1接口IP-----> R2(config-if)#ip address 192.168.10.10 255.255.255.252
(命令解析) R2(config-if)#ip address 接口IP 接口子网掩码
开启接口-------------> R2(config-if)#no shutdown
退出接口命令-------------> R2(config-if)#exit

----------------------------------------------------------------------------------------------------------------

步骤3：显示路由表

2、 配置RIP协议

(1).进入RIP配置模式

在配置模式状态下---------> R2(config)#router rip

(2).在各接口网段启动RIP协议

在各接口网段启动RIP协议--------->R2(config-router)#network 172.16.2.0 （路由器g0/0接口连接的网段）
  ---------->R2(config-router)#network 192.168.10.8 （路由器g0/1接口连接的网段）
(命令解析) R2(config-router)#network 路由器接口连接的

(3).配置RIP协议版本

配置RIP协议版本------------------> R2(config-router)#version 2

(4).关闭路由信息的自动汇总（使用命令：no auto-summary）

关闭路由信息的自动汇总---------->R2(config-router)#no auto-summary

3、 配置静态默认路由

为了让R2上的网络可以访问ISP，在R2上配置一条静态默认路由。

----------------------------------------------------------------------------------------------------------------

R2(config)#ip route 0.0.0.0 0.0.0.0 192.168.10.9
R2(config)#ip route 0.0.0.0 0.0.0.0 下一跳与路由器直连的端口ip

----------------------------------------------------------------------------------------------------------------

验证实验结果

1、 在R1、R2上执行命令，分别查看R1、R2的路由表

----------------------------------------------------------------------------------------------------------------

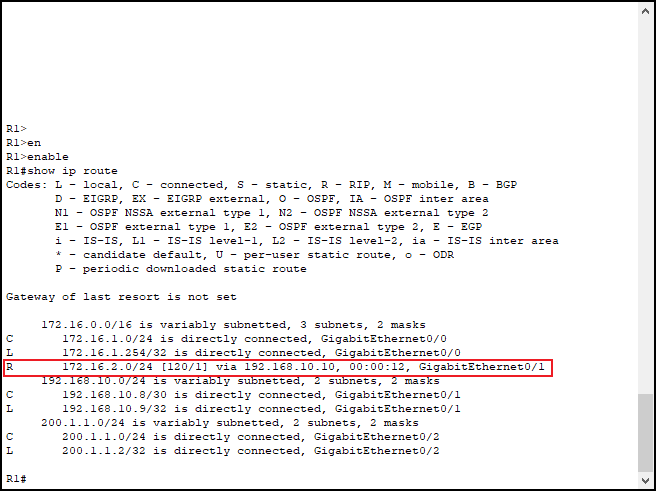

查看路由表----------------------->R1#show ip route

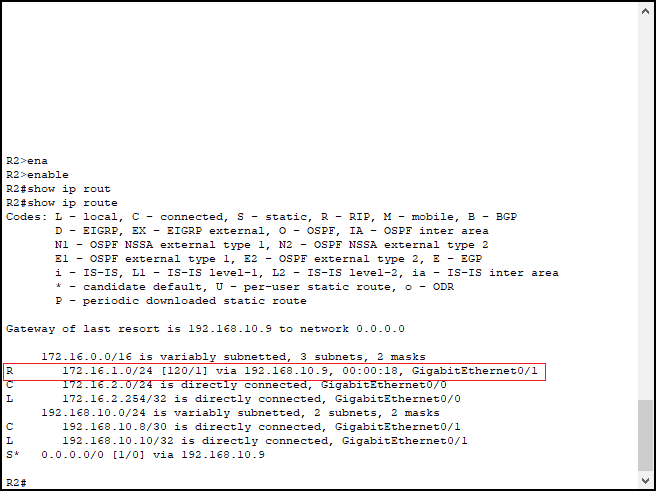

查看路由表----------------------->R2#show ip route

----------------------------------------------------------------------------------------------------------------

2、 验证网络的连通性：

（1） 在PCA上ping PCB看能否ping通。

----------------------------------------------------------------------------------------------------------------

PCA---------->ping 172.16.2.1

----------------------------------------------------------------------------------------------------------------

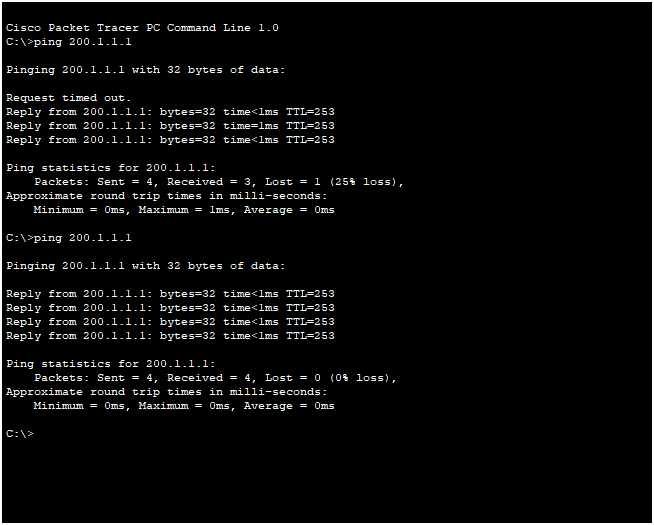

（2） 在PCB上ping ISP的IP ：200.1.1.1 看能否ping通。

----------------------------------------------------------------------------------------------------------------

PCB---------->ping 200.1.1.1

----------------------------------------------------------------------------------------------------------------
