嵌入式Linux之swi异常处理

App一般运行于usr Mode，此模式受限比如不可访问硬件。故App想访问硬件，必须发生异常切换模式。
故意加入一条命令触发异常:swi 0x123，如若运行到此指令，cpu将强制跳至0x8地址执行程序。

• 复位之后，cpu处于svc模式，先需要切换到usr模式

mrs r0,cpsr //读出cpsr

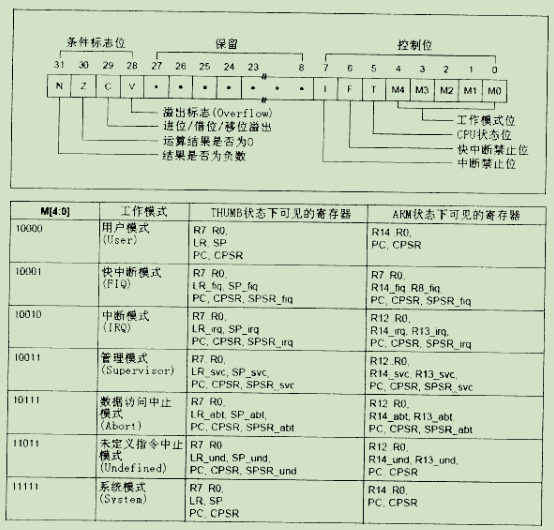

bic r0,r0,#0xf //修改M4-M0为0b10000，进入usr模式
msr cpsr,r0

• 设置sp_usr的栈

ldr sp,=0x33f00000

• swi处理函数

do_swi:

   ldr sp,=0x33e00000	 //设置栈

	//保存现场
	stmdb sp!,{r0-r12,lr}
	//处理und异常
	mrs r0,cpsr
	ldr r1,=swi_string
	bl printException

	//恢复现场
    ldmia sp!,{r0-r12,pc}^ //会把spsr的值恢复到cpsr里
    swi_string:
	.string "swi exception"
	.align 4

如果想要知道发生异常指令的值是什么(例如：0x123)，可将程序做以下修改：

    //保存现场
	stmdb sp!,{r0-r12,lr}
	mov r4,lr  //保存lr寄存器的地址
	//处理und异常
	mrs r0,cpsr
	ldr r1,=swi_string
	bl printException
	sub r0,r4,#4
	bl printSWIval //打印函数



	void printSWIval(unsigned int *pSWI)
	 {
	puts("SWI Val =");
	puthex(*pSWI & ~0xff000000);
	puts("\n\r");
	 }

• 根据ATPCS规则，r4寄存器不会被C函数破坏，故可以将lr寄存器的值存放在r4寄存器中。
• 由于lr寄存器保存有被中断模式的下一条指令的地址，故要打印的值的地址是lr寄存器保存的地址-4。
