前两天，在一个QQ群里，有同行的朋友问，在MCGS中如何实现批量读取数据，因为他当时面临设备，通讯协议才是MODBUS RTU，同时厂家说地址不能分开读，必须是连续的。鉴于他提供的消息是能够设置的地方都试过了。为此，我直接告诉通过脚本，批量读取的方案。那么这个方案究竟如何实现？且看我下面慢慢道来。
一、工具
1.modsim：仿真PLC或者第三方设备。
2.MCGS组态软件
3.串口软件：在电脑中生成两不同名称，但互联的串口，COM1和COM2；
二、指令介绍
1.设备函数
!SetDevice(DevName,DevOp,CmdStr)
函数意义： 按照设备名字对设备进行操作
返 回 值： 数值型
= 0，调用正常
= -1，失败
= -2，超时
= 1，设备启动状态
= 3，设备停止状态
参 数： DevName，字符型，设备名
DevOp，数值型，设备操作码
CmdStr，字符串，设备命令，只有当DevOp=6时CmdStr才有意义
DevOp取值范围及相应含义：
= 1，启动设备开始工作
= 2，停止设备的工作
= 3，测试设备的工作状态
= 4，启动设备工作一次
= 5，改变设备的工作周期，CmdStr包含新的工作周期，单位ms
= 6，执行指定的设备命令，CmdStr中包含指定命令的格式
实 例： !SetDevice(OmronPLC,1,"" )，启动设备构件“OmronPLC”开始工作
2.批评读取指令
ReadPV( 寄存器名称， 起始地址，数据类型，数据个数n，数据1 [,返回状态])
3.使用实例
!SetDevice( 设备0,6,"ReadPV(4,10,WUB,5,Data00, 返回值)")表示读取4 区寄存器从地址10 开始的5 个16 位无符号数值,放入MCGS 变量Data00 为起始,连续5 个变量( 即:Data00,Data01,Data02,Data03,Data04) 中,结果存入变量“返回值”中。
三、批量读取modbus数据的实现方法

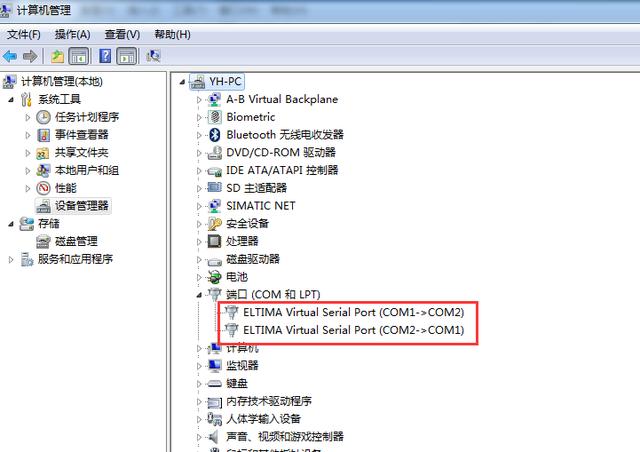

1、使用串口软件创建两个互联的串口COM1和COM2，如图所示
图1 串口软件创建的互联串口

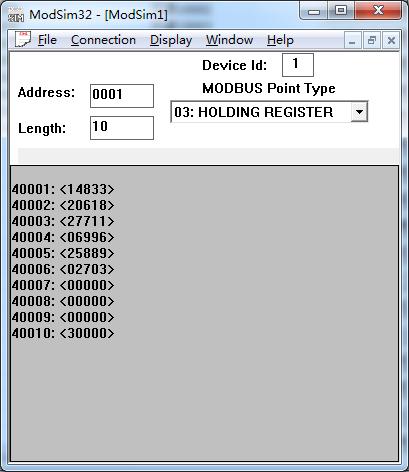

2、启动仿真PLC工具Modsim，并通过COM1(POTR1)连接，寄存器区域：保持寄存器区，设备地址：1，起始地址：40001，长度：10，将部分寄存器设置为随机数。如图所示
图2 Modsim设置
3、MCGS组态软件组态

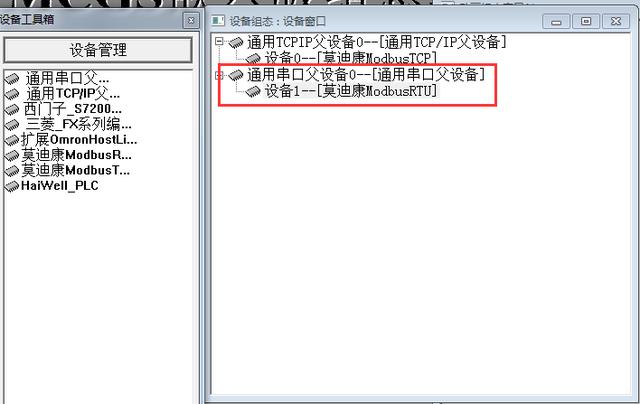

(1)、在设备窗口中，组态设备及其端口，如图所示
图3 设备组态1

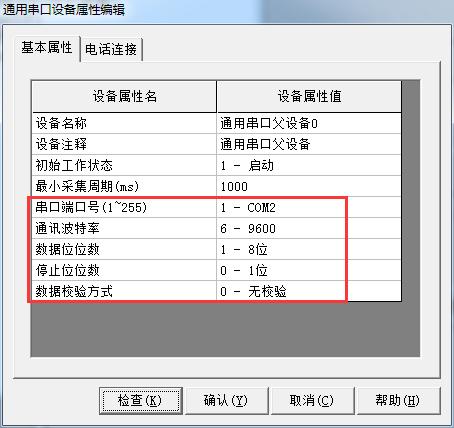

(2)、设置通用串口父设备端口为COM2口，波特率与仿真PLC的端口一直，如图所示
图4 父设备串口设置

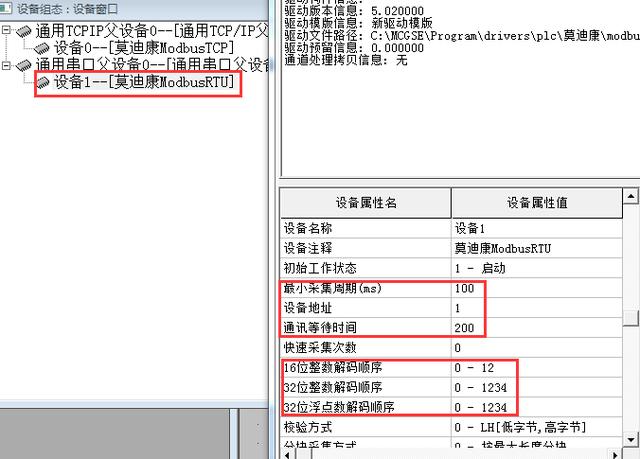

(3)、父设备下的子设备设置，本实例中名称为“设备1”，并设置好设备1的相关参数，如设备地址，采样周期等，详细如下图所示
图5 设备1的设置

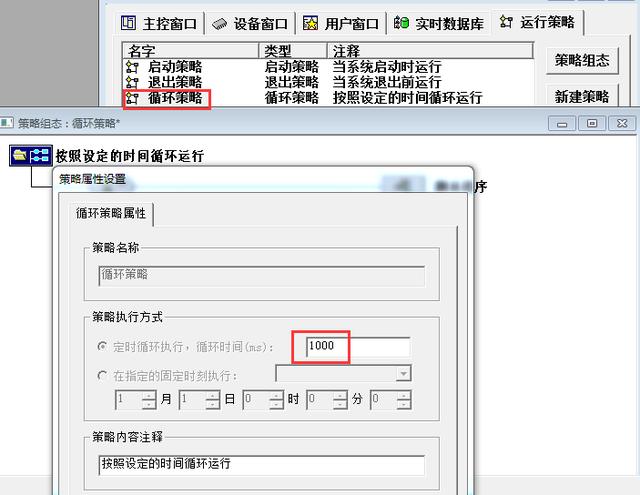

(4)、在运行策略中创建一个循环策略，并设置循环策略循环时间为1s，如图所示
图6 循环策略设置

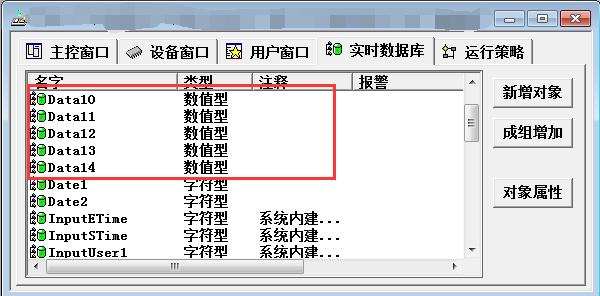

(5)创建数据标签:Data10~Data14，如图所示
图7 新建的5个变量标签

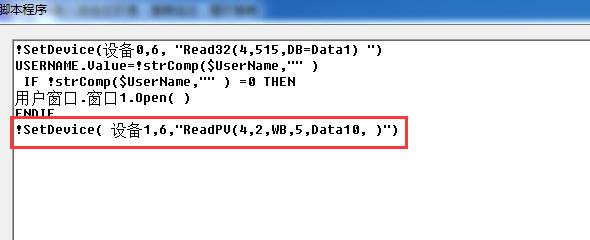

(6)、在循环策略中用脚本编写批量读取指令!SetDevice( 设备1,6,"ReadPV(4,2,WB,5,Data10, )")各参数见前面指令介绍，本函数实现的是将40002寄存器开始5个符号整型数据存放在Data10~Data14中。如图所示
图8 批量读数脚本
(7)、在用户窗口中创建标签值动态显示画面，并下装运行，效果如图所示
图9 原始数据与批量读数对比图
综上所述：MCGS实现批量读取modbus数据的方法就介绍到这里了。
知识分享是一种态度！欢迎读者阅读，并指正！
