实验名称：IO扩展(串转并)实验-74HC595
接线说明：
实验现象：下载程序后，8*8LED点阵以一行循环滚动显示
注意事项：LED点阵旁的J24黄色跳线帽短接到GND一端
***************************************************************************************/

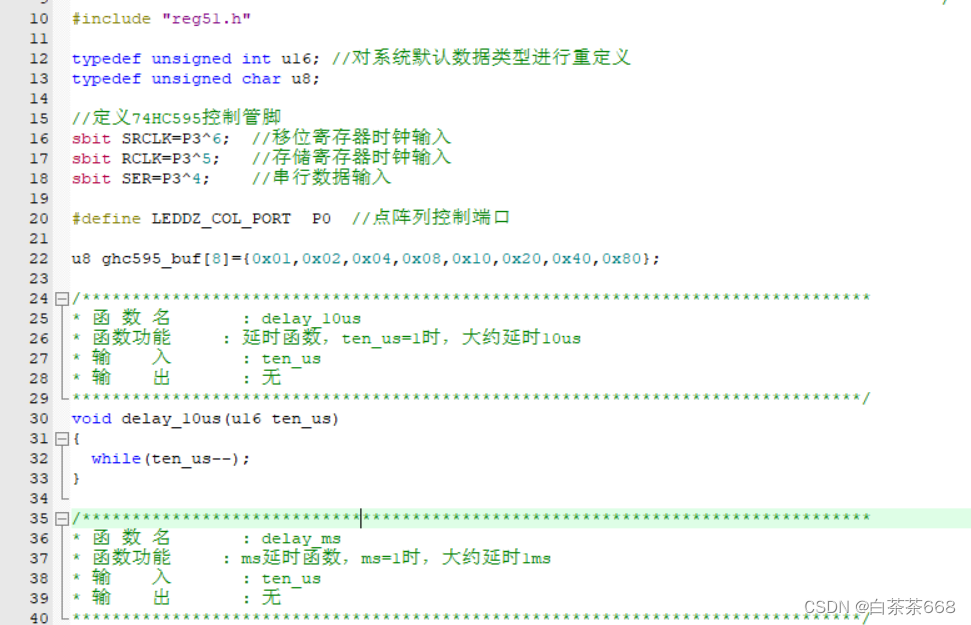

#include "reg51.h"
typedef unsigned int u16; //对系统默认数据类型进行重定义
typedef unsigned char u8;
//定义74HC595控制管脚
sbit SRCLK=P3^6; //移位寄存器时钟输入
sbit RCLK=P3^5; //存储寄存器时钟输入
sbit SER=P3^4; //串行数据输入
#define LEDDZ_COL_PORT P0 //点阵列控制端口
u8 ghc595_buf[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
/*******************************************************************************
* 函 数 名 : delay_10us
* 函数功能 : 延时函数，ten_us=1时，大约延时10us
* 输 入 : ten_us
* 输 出 : 无
*******************************************************************************/
void delay_10us(u16 ten_us)
{
while(ten_us--);
}
/*******************************************************************************
* 函 数 名 : delay_ms
* 函数功能 : ms延时函数，ms=1时，大约延时1ms
* 输 入 : ten_us
* 输 出 : 无
*******************************************************************************/
void delay_ms(u16 ms)
{
u16 i,j;
for(i=ms;i>0;i--)
for(j=110;j>0;j--);
}
/*******************************************************************************

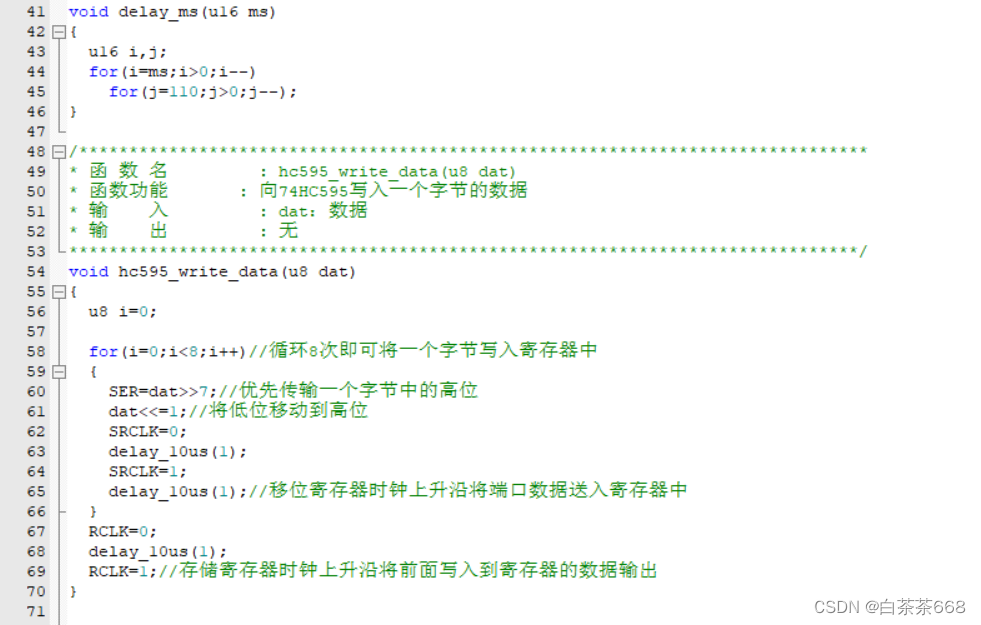

* 函 数 名 : hc595_write_data(u8 dat)
* 函数功能 : 向74HC595写入一个字节的数据
* 输 入 : dat：数据
* 输 出 : 无
*******************************************************************************/
void hc595_write_data(u8 dat)
{
u8 i=0;
for(i=0;i<8;i++)//循环8次即可将一个字节写入寄存器中
{
SER=dat>>7;//优先传输一个字节中的高位
dat<<=1;//将低位移动到高位
SRCLK=0;
delay_10us(1);
SRCLK=1;
delay_10us(1);//移位寄存器时钟上升沿将端口数据送入寄存器中
}
RCLK=0;
delay_10us(1);
RCLK=1;//存储寄存器时钟上升沿将前面写入到寄存器的数据输出
}
/*******************************************************************************

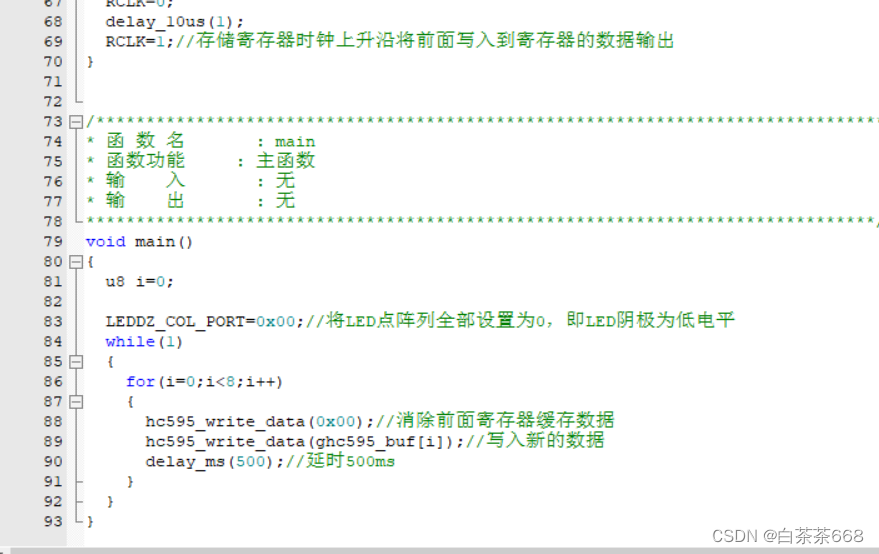

* 函 数 名 : main
* 函数功能 : 主函数
* 输 入 : 无
* 输 出 : 无
*******************************************************************************/
void main()
{
u8 i=0;
LEDDZ_COL_PORT=0x00;//将LED点阵列全部设置为0，即LED阴极为低电平
while(1)
{
for(i=0;i<8;i++)
{
hc595_write_data(0x00);//消除前面寄存器缓存数据
hc595_write_data(ghc595_buf[i]);//写入新的数据
delay_ms(500);//延时500ms
}
}
