前言

在做课设时，发现了几个比较强大的功能，如可以使用EA或Rose通过已有的类图生成对应的代码，但是通过测试发现，其生成的代码是简单的代码框架。但是如果已有项目代码，然后逆向生成类图呢？发现在Eclipse中使用ModelGoon插件可以实现这样的功能，并且能够画出每个类的顺序图，记录如下。

下载并安装ModelGoon-..*-site.zip

下载该压缩包后，Eclipse->Help->Install new Software ->add ，然后点击弹出窗口中的Archive…，最后一直Next，完成插件安装。

右击项目名，new->other->ModelGoon Diagrams->Class Diagram，Next，然后输入对应的项目名。

通过拖动.java文件到刚才所建立的.mgc文件中，可以生成如下类图。
在这里插入图片描述

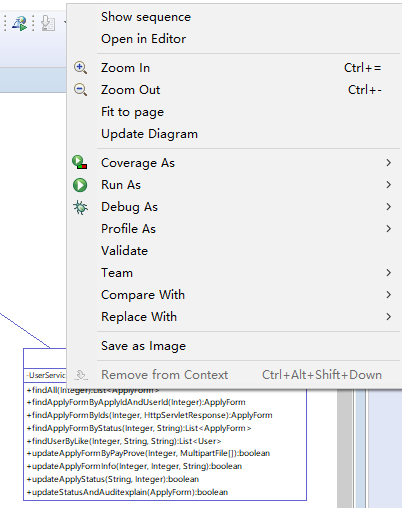

然后通过右键点击某个类对应的图，点击show sequence获得顺序图。

顺序图如下：

由此可见，需要发现并使用各个软件的强大功能，为开发提供便利。
