一、新建工程图
工程图是从工程图模板文件开始创建的。Inventor 提供了标准模板(.idw、.dwg)，存储在Inventor文件夹中，可用模板会显示在“新建文件”对话框中。
具体操作步骤如下：单击“快速入门”选项卡中的“新建”按钮，在打开的“新建文件”对话框中，选择Standard.idw，如下图所示，单击“创建”按钮，完成工程图文件的创建，进入工程图绘图环境。
二、编辑图纸
新建工程图或模板通常包含一个默认工程图纸。在实际绘图过程中，需要根据零部件尺寸更改工程图纸格式。
图纸格式指定图纸的大小、布局、标题栏和图框等标准元素。更改图纸格式以后，图纸格式将存储在浏览器中的“工程图资源”文件夹中，当需要使用自定义图纸格式时，可在”新建文件”模板中选择自定义图纸格式。具体更改图纸格式步骤如下：

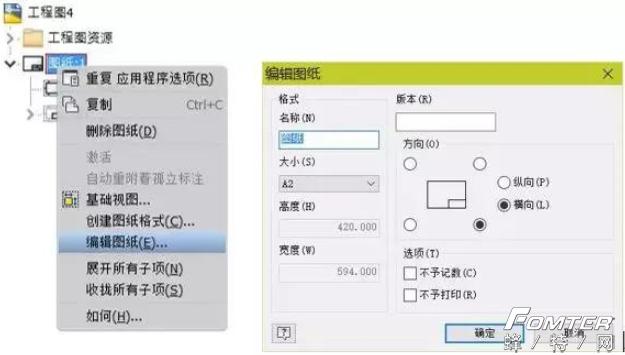

步骤1：编辑图纸。在浏览器中选择图纸名称处单击鼠标右键，在打开的快捷菜单中选择“编辑图纸”选项，打开“编辑图纸”对话框，如下图所示。修改图纸名称、大小、方向等工程图属性，设置完毕后，单击“确定”按钮，完成图纸的格式编辑。
步骤2：编辑标题栏。Inventor中默认的标题栏为国标规定的标题栏，修改标题栏时，选择浏览器中GB1,单击鼠标右键，弹出的”快捷菜单”，选择”编辑定义”选项，如图8-1-6所示，进入标题栏修改环境，如下所示。

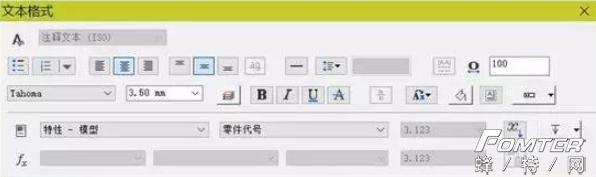

标题栏中带有括号的文字，如图，为超链接，与模型中的相关信息相连接，如果在模型存在相关信息，将会在由模型生成的工程图标题栏中显示。下面我们以零件代号为例做简单讲解。单击“草绘”界面中的“创建”面板上的“文本”按钮，在零件代号位置框选或点击鼠标左键，弹出“文本格式”对话框，在对话框中，设置对应的格式，在下图的红色框内，设置相应的选项“特性-模型”“零件代号”，点击右侧“插入文本”按钮 ，单击“确定”，在标题栏中，出现文字“”，其他的带括号文字，按照相同方法输入。设置完毕后，单击“完成草图”按钮，退出标题栏编辑界面。
步骤3：查看标题栏信息是否完整。单击“放置视图”面板中“基础视图”选项，弹出“工程视图”对话框，添加任意零部件，查看标题栏信息是否完整。
步骤4：保存模版。单击“文件”选项下“另存为”，在下级菜单中选择“保存副本为模版”，下次使用时就可以直接调用该模版。
三、编辑图框
步骤1：利用GB.idw模版创建一个工程图，继承GB模版中其他做好的设置。

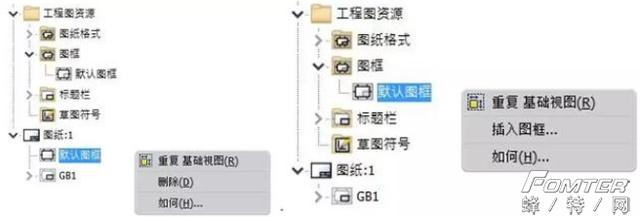

步骤2：删除原有默认图框。在工程图浏览器中，选择“图纸：1”下的“默认图框”，单击鼠标右键，选择删除。
步骤3：插入线的图框。在工程图浏览器中，选择“工程图资源”下的“图框”，单击鼠标右键，在弹出的快捷菜单中选择“插入图框”命令。

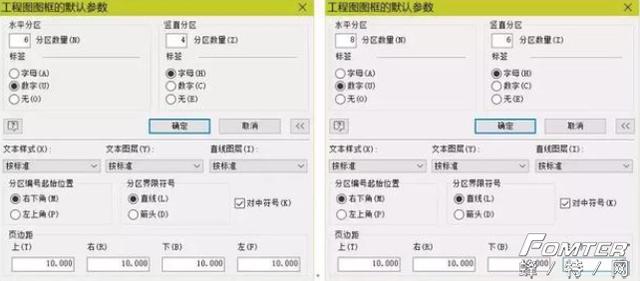

步骤4：修改工程图图框的默认参数。在绘图界面的“工程图图框默认参数”对话框中修改响应参数，GB工程图图框规定，图框左侧有25mm的装订线，修改左侧距离为25mm，单击“确定”按钮，完成GB图框设置。
步骤5：保存GB图框模版。单击“文件”选项下的“另存为”，在下级菜单中选择“保存副本为模版”选项，将文件保存为模板，以便下次调用。
