其实关于协议，最好的学习方法是直观的看波形图，这也是我这篇文章的主要演示形式。
使用某种协议，无法与某个器件成功通信，这并不是什么大问题，最不济拿到一个逻辑分析仪抓一下波形，最终就能找到问题所在。

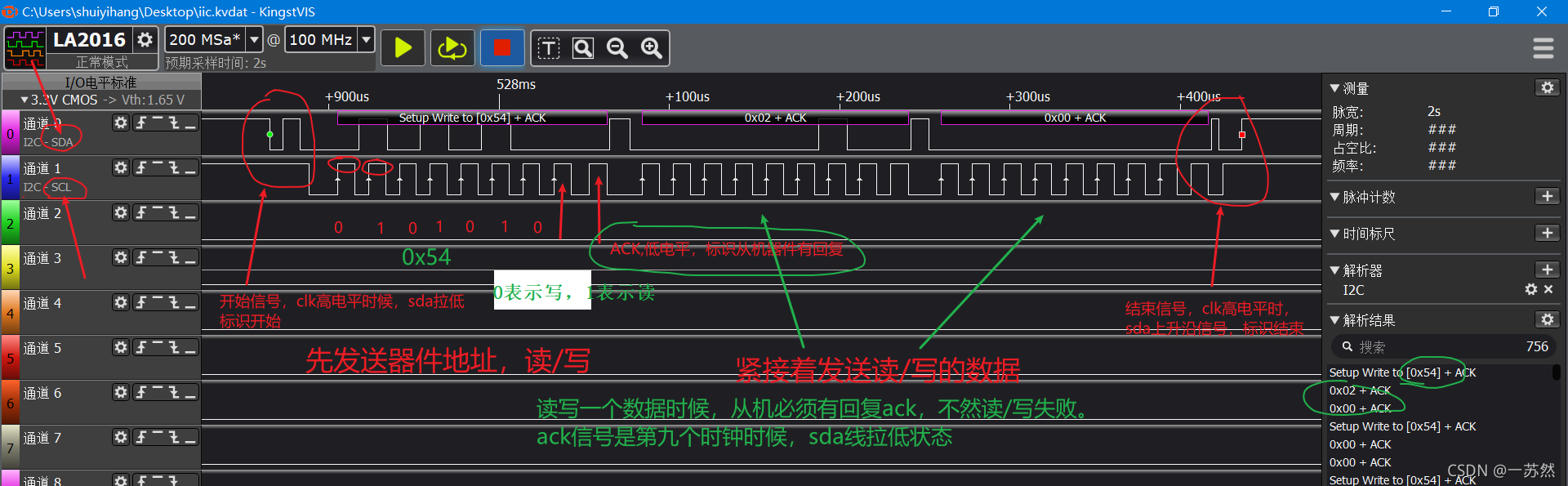

1. IIC
iic的串行数据是在时钟线高电平时候读取，高电平期间，不允许sda发生电平改变。iic的两根线分别是时钟线和数据线，因为只有一根数据线，所以读写是互斥的，所以属于半双工通信。对器件操作，需要先发送器件地址，8bit数据的前7位标识器件地址。最后一位0表示写，1表示读。

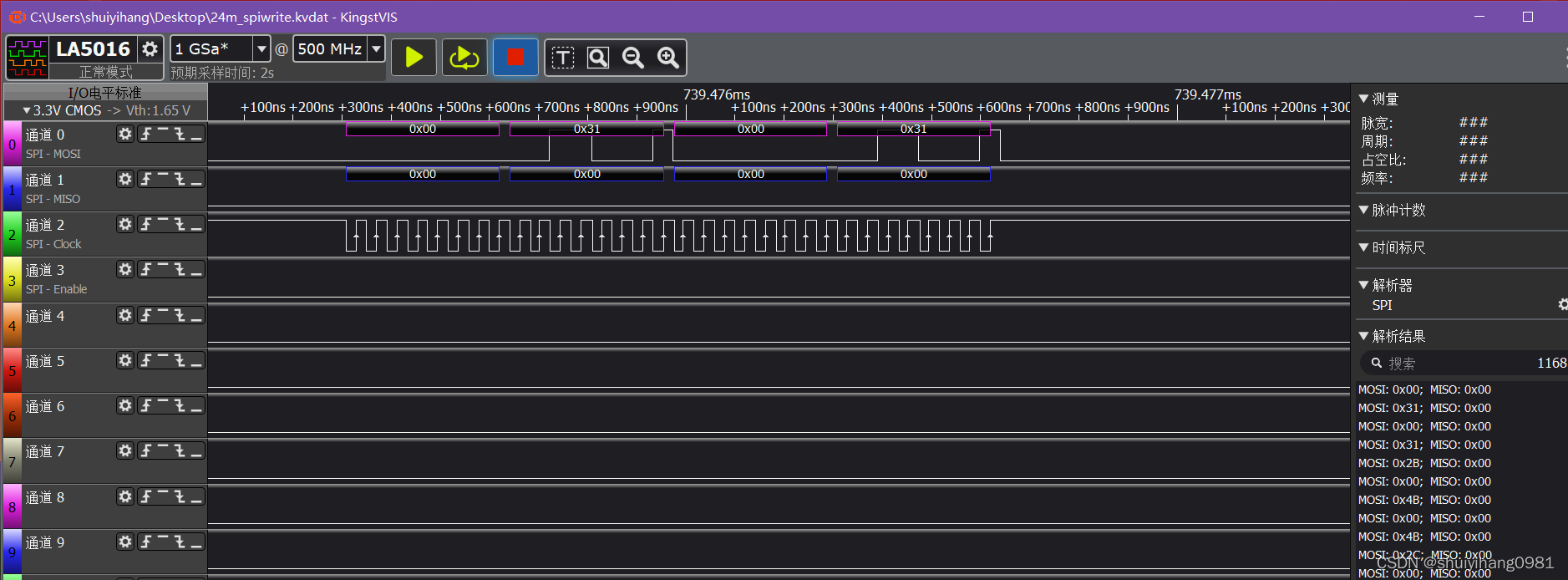

2. SPI

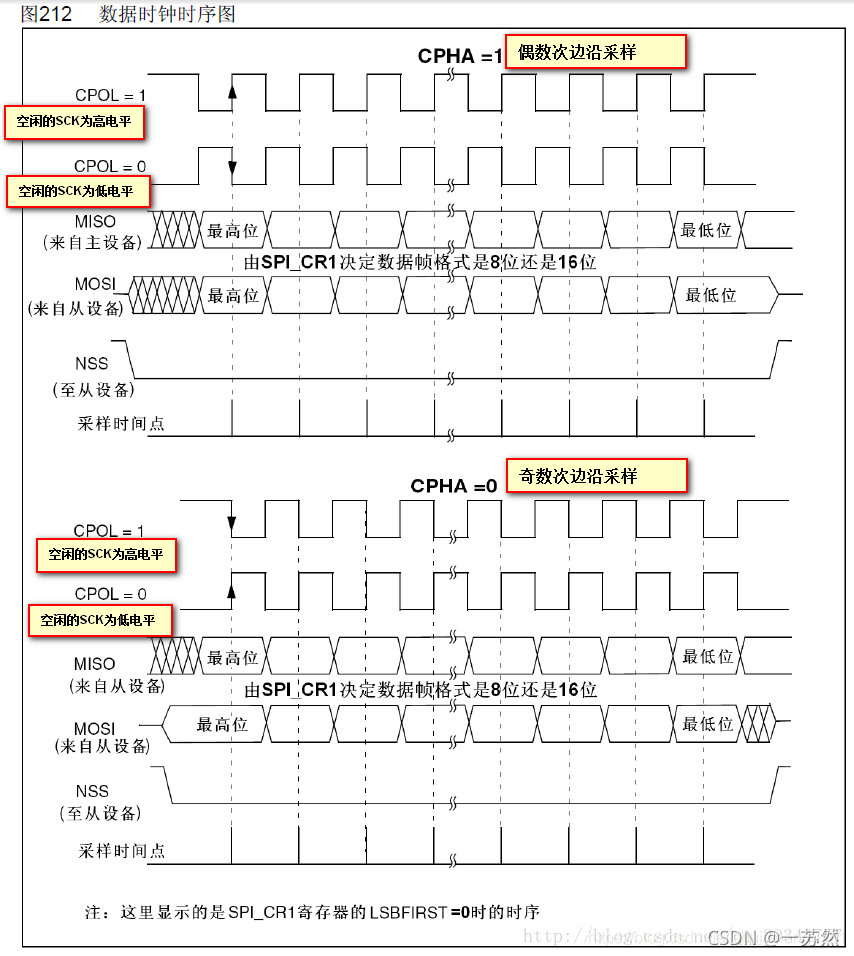

根据配置spi的时钟空闲时候的默认状态和读取时机，有四种不同配置，使用spi时候需要查看器件的芯片手册，确定spi的方式，在单片机上配置为相同模式才能够正常通信。
当clk配置为空闲高电平时候，还需要选择，奇数边沿还是偶数边沿采样。当高电平奇数采样，那就是下降沿采样。否则如果是高电平偶数采样，那就是上升沿采样了。
空闲低电平同理，不做累述。
spi的数据线是sclk,miso,mosi，片选线cs。iic有发送器件地址的机制，来选中总线上众多器件中的一个。spi则使用简单的片选线cs，拉低标识选中。
至于d/c,rst这些控制线一般是对于一些特殊器件，比如tft屏，并不属于spi内容。
spi发送的串行数据宽度可以选择8bit、16bit。
3. intel 8080

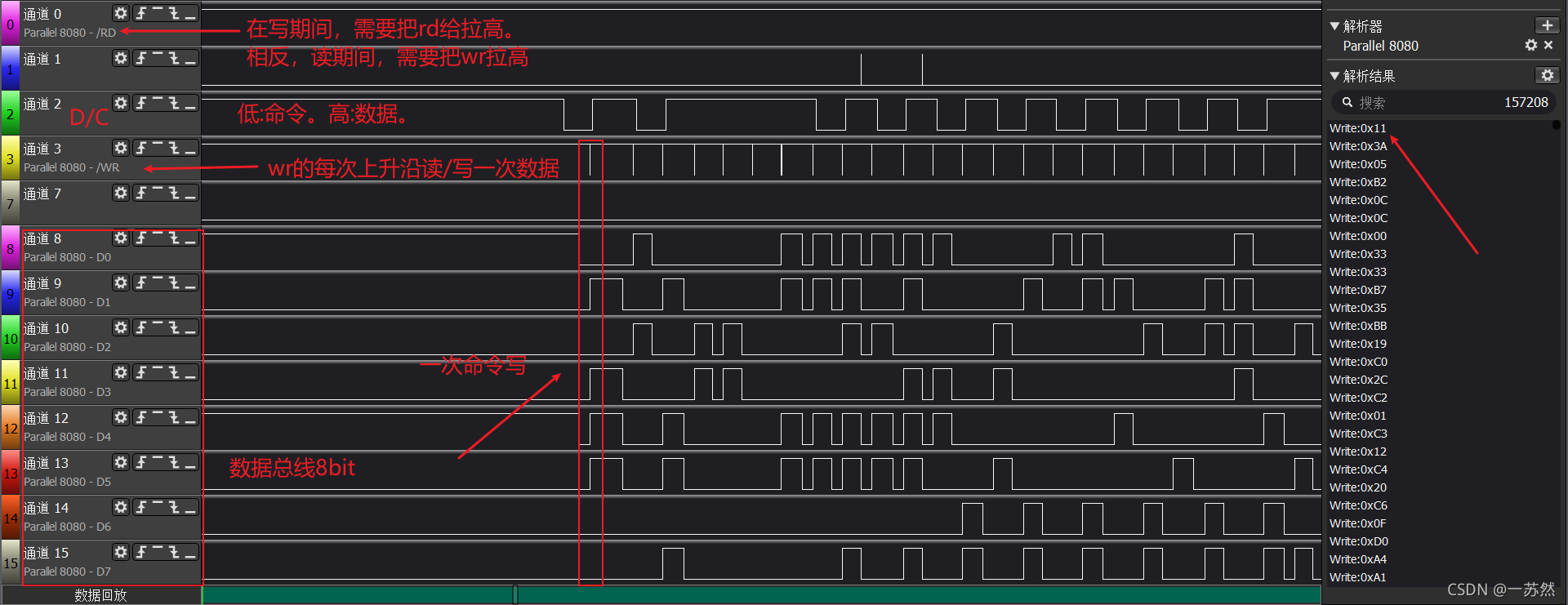

8080协议多用于并口屏，相比于iic或者spi的串口单线，8080支持8bit,16bit等。速度自然会快很多。

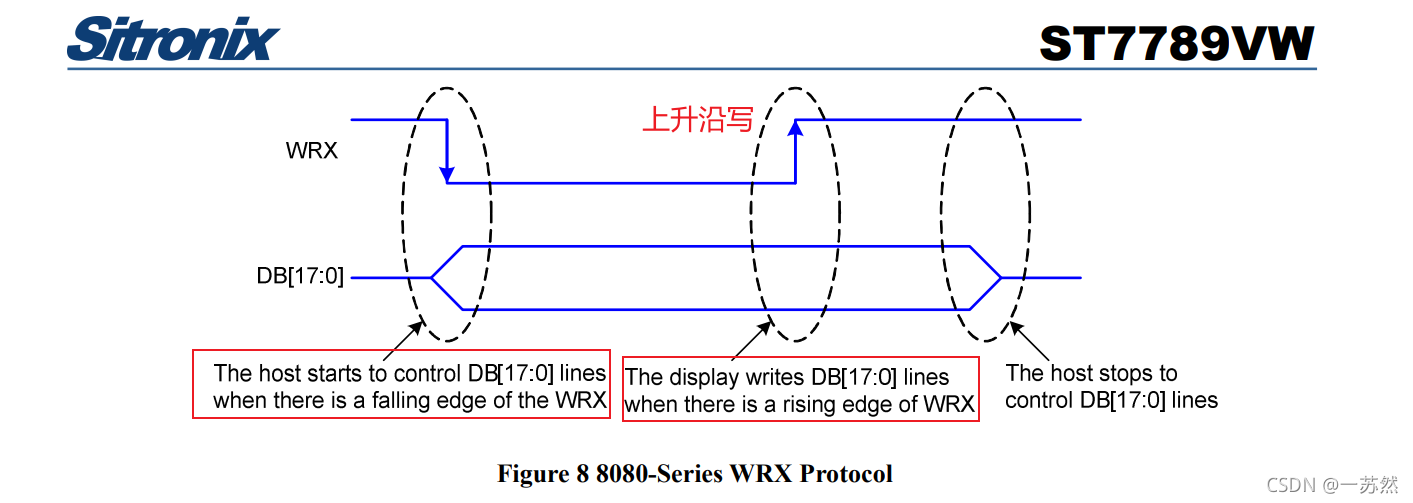

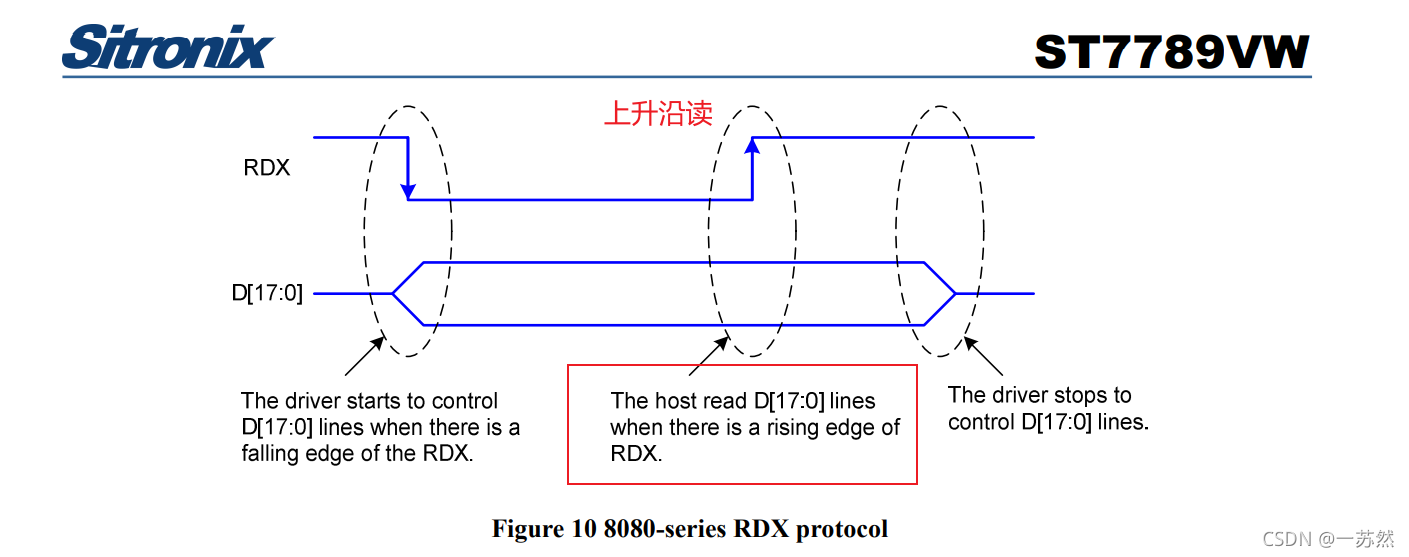

拿st7789v做例子。
4. IIS

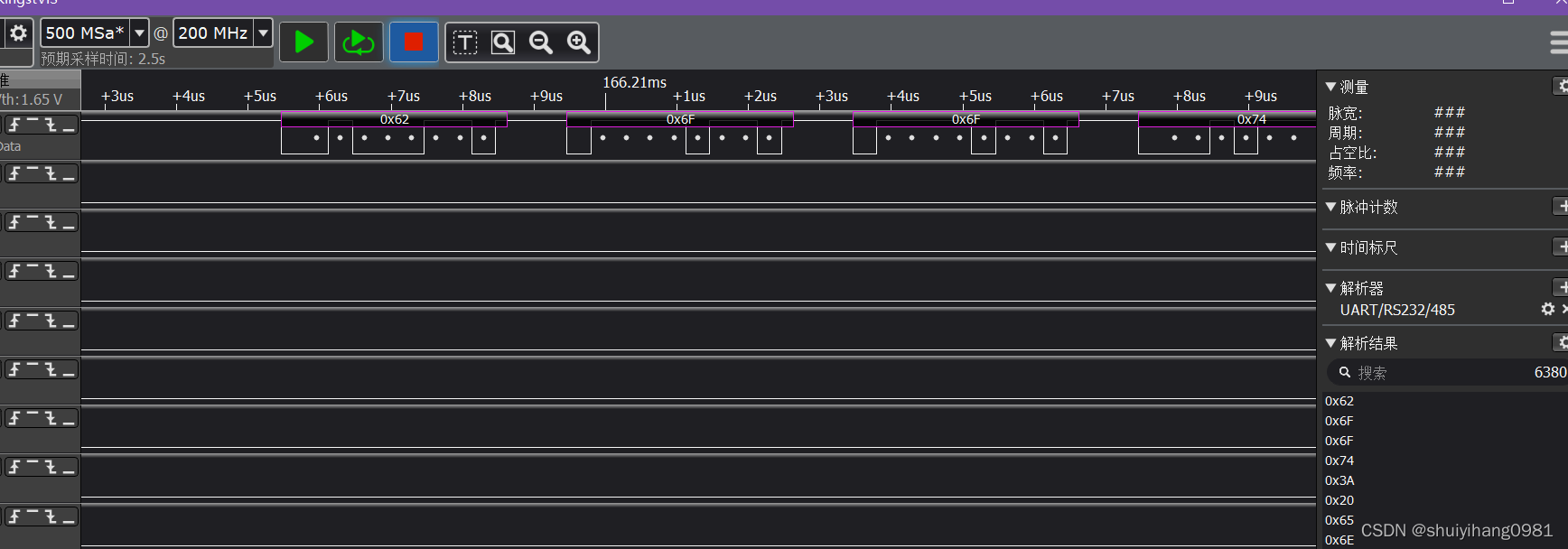

5. UART
