一、简介
仿真结构包含三个要素：几何形状、位置和材料。
几何形状和位置涉及到仿真对象包含Yee Grid的个数及范围，材料则决定了介电常数、磁导率、电导率等物理参数。
在Lumerical中，可以使用图形化界面建模，也可以编写代码建模。同时，也可以导入外部的结构数据来建立仿真模型，Lumerical支持的文件有：GDSII,STL,JPG,PNG,CSV等。也可以使用函数或数据点来构建结构的表面。
Lumerical中的对象图书馆（Object Library）中有大量的现成结构组件，可以供初学者学习和参考。
二、使用图形化界面建模

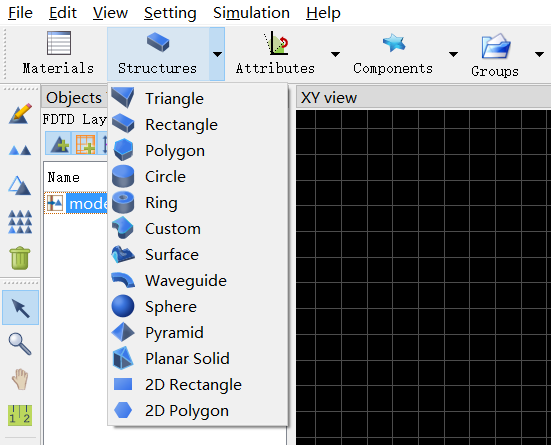

Lumerical中的结构（Structures）包含了多种基本结构，可供一般建模时使用。
添加基础结构后可以点击左上角的编辑按键，对参数进行修改。

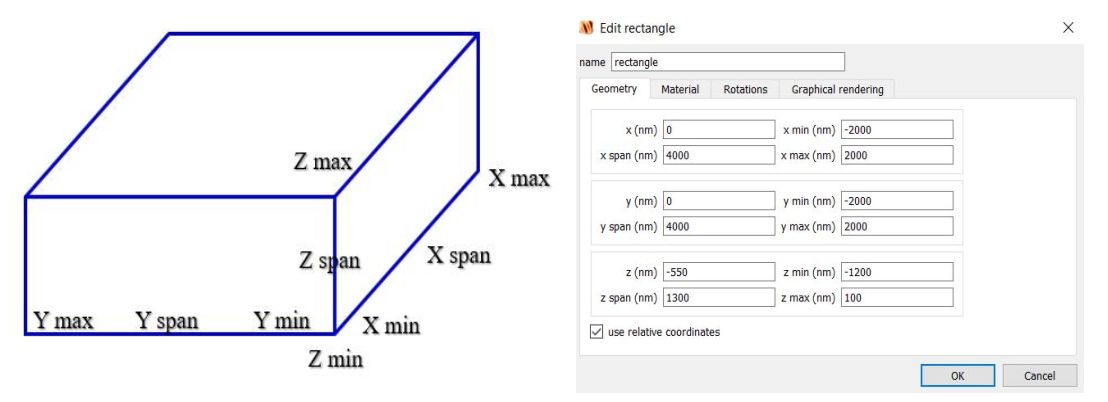

矩形的参数可以直接设置，在不指定端点的情况下，仅设置边长的值，软件会默认将边长对称分布。
三角形需要先定义三角形的三个顶点坐标。多边形（polygon）也同样需要先设定各个端点的坐标。其他结构需要设定的参数详见编辑界面。如果遇到无法通过基本结构建立的图形，则使用Custom define设置特殊的结构。
三、示例

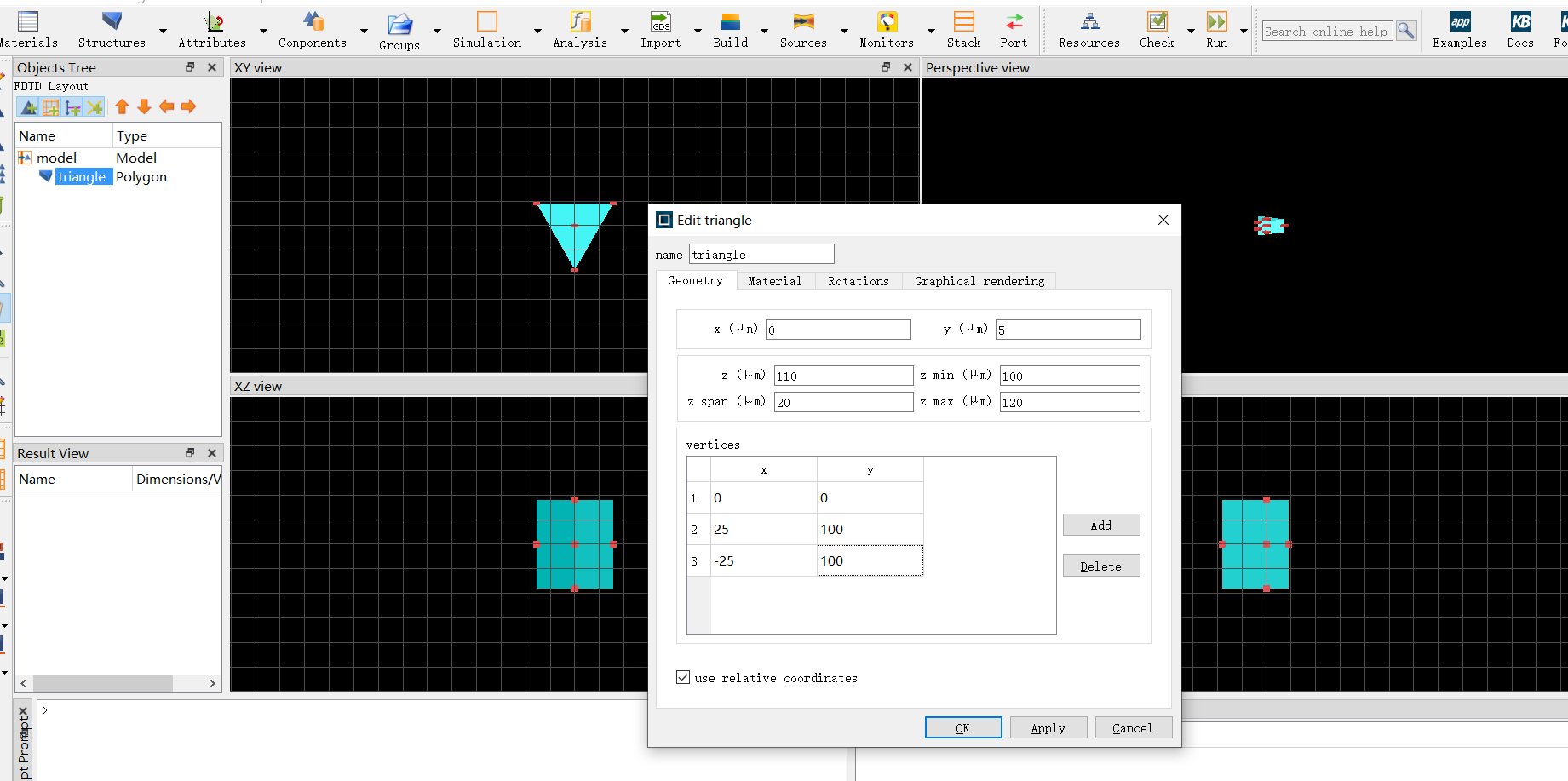

1.添加一个三角形并修改参数。
2.复制为四个三角形。

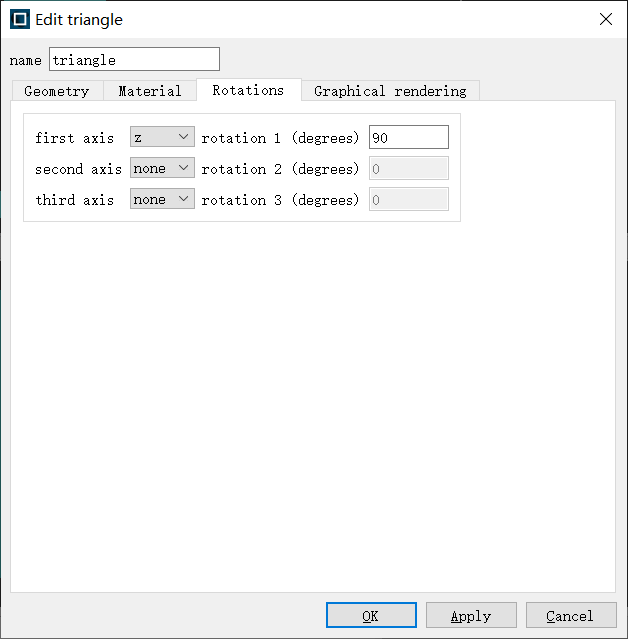

3.为后三个三角形增加旋转。
4.得到最后图形。
