什么是IRF?
IRF称之为智能弹性架构，是H3C自主研发的硬件虚拟化技术，它的核心思想是将多台设备通过IRF物理端口连接在一起，进行必要的配置后，虚拟化成一台“分布式设备”。使用这种虚拟换技术可以集合多台设备的硬件资源和软件处理能力，实现多台设备的协同工作、统一管理和不间断维护。
IRF的几个基本概念
1.角色
Master：管理IRF
Slave：作为Master设备的备份和扩展
2.端口
用于IRF成员互联的逻辑接口，分为IRF-Port1和IRF-Port2，需要和物理端口绑定才能生效。
3.物理端口
用于IRF成员设备互联的物理端口，需要与IRF绑定才能生效
- IRF合并：两个物理机箱最终虚拟为一台IRF逻辑设备的过程叫IRF合并。
- IRF分裂：因为故障，IRF系统分裂为两个IRF的过程叫IRF分裂。
IRF的工作原理
1.IRF互联
(1)物理连接：IRF物理端口一般为万兆SFP+模块或者SFP+电缆。具体情况得参考具体设备型号。万兆SFP+模块适用于远距离连接，根据采用模块不同，最大传输距离可达10KM（Cisco VSS 互联最大传输距离可达40KM）。SFP+电缆（H3C堆叠线缆）一般传输在10m以内，适用于在机房内短距互联。
(2) 连接要求：IRF物理端口需要与IRF虚拟端口绑定起来，一个IRF虚拟端口下最多可以绑定4个IRF物理端口。两台设备互联，设备一的IRF虚拟端口IRF-port1只能与设备二的IRF虚拟端口IRF-port2互联，反之亦然。
(3) 连接拓扑：链形连接、环形连接。
2.拓扑收集
IRF成员设备之间通过IRF Hello报文进行拓扑收集，IRF Hello报文携带 IRF端口连接关系、成员设备编号、成员设备优先级、成员设备的桥MAC等内容。IRF Hello报文周期性的由UP的IRF端口发送给邻居。经过一段时间，所有成员都会收集到完整的拓扑信息。（拓扑收敛）
3.角色选举
现有Master设备，在无故障情况下不会因为IRF成员的加入或者离开而发生角色变化。选举优先级如下：
成员优先级大的优先>系统运行时间长的优先>桥MAC地址小的优先
竞选失败一方会自动重启，然后会以Slave的角色，使用Master的配置重新初始化启动。
IRF的基本配置

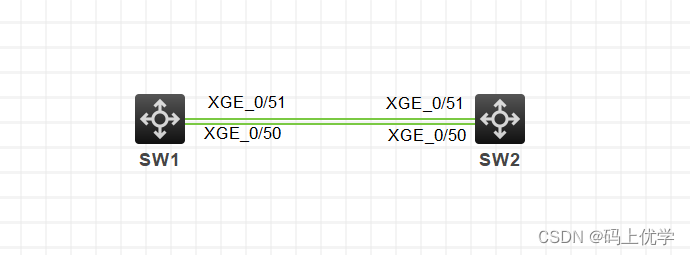

拓扑图如下：

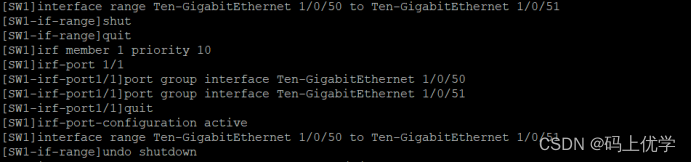

将SW1做为Master
①将接口关闭
②将sw1优先级改为10
③创建IRF虚拟接口,将对应的接口绑定在虚拟接口上
④进入物理接口打开
⑤激活IRF配置并保存

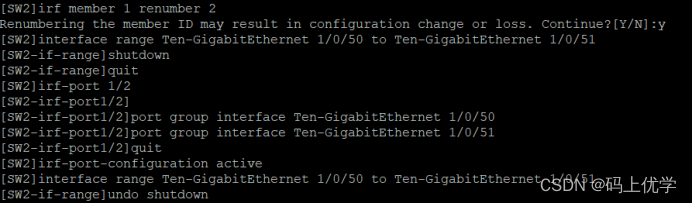

将sw2做为standby,
①将接口关闭
②将设备号的1改为2
③创建IRF虚拟接口,将对应的接口绑定在虚拟接口上
④进入物理接口打开
⑤激活IRF配置并保存
⑥重启生效
查看
从图中可知SW1成为Master,SW2成为standby.
