keil疑难问题解决

STM32输出PWM，软件仿真无波形。

其实你只要细心观察就可以发现纵轴的范围为0到65535（0xffff）。这里是因为下图：

在添加采集信号的时候，Signal Display中Display Type设置为了Analog（也就是信号显示类型设置为了模拟信号），并且Display Range中Max=0xFFFF（65535）（也就是说显示的纵轴为从0到65535）。

解决方法：

1.把Display Range中Max设置为1。

2.将Signal Display中Display Type设置为bit。

两种方法选其一即可。

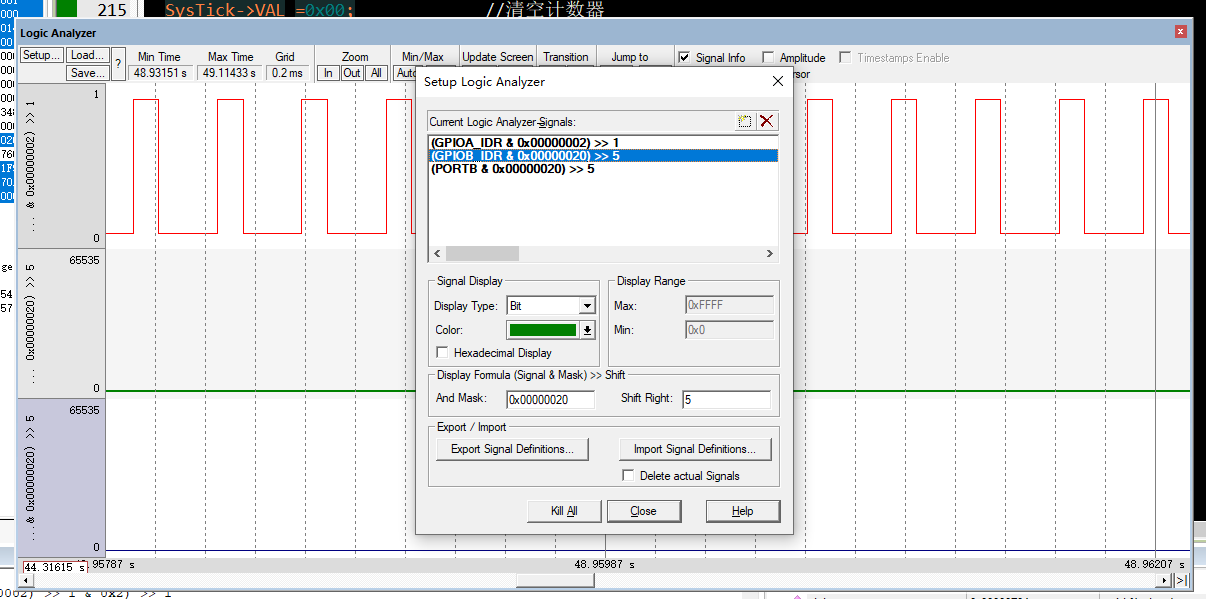

我这里选择的是第二种方法：

滚动鼠标滑轮将图像放大，可看清

OK，解决问题。
