【ACL基础】

注意：
1.如果acl没被调用，该条acl不起任何作用。
2.acl属于三层技术，智能部署在三层设备上面，acl适合用与不同网段互访的访问控制。
3.相同vlan相同网段的pc互访控制不适合用acl，建议使用端口隔离来实现。
注意事项：
1.一个接口的同一个方向，只能调用一个ACL
2.一个ACL里面可以有多个rule规则，从上往下一次执行
3.数据包一旦被rule匹配，就不再继续往下匹配（匹配即停止）
4.用来做数据包访问控制时，默认放过所以
实验一

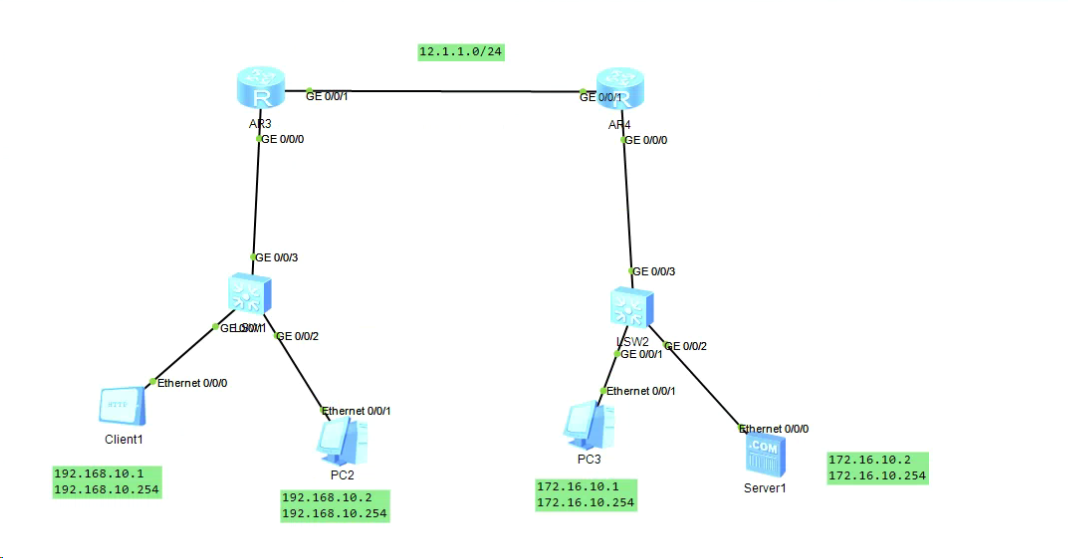

基础配置：IP地址和静态路由使全网互通
需求：在R2配置基本ACL拒绝client1访问172.16.10.0/24网络

建立一个acl

<R2>sys
Enter system view, return user view with Ctrl+Z.
[R2]acl 2000
[R2-acl-basic-2000]rule 5 deny source 192.168.10.1 0

在出口调用acl（注意数据包走向进行选择出入）

[R2-GigabitEthernet0/0/0]traffic-filter outbound acl 2000

或者

[R2-GigabitEthernet0/0/1]traffic-filter inbound acl 2000

取消调用

undo traffic-filter inbound

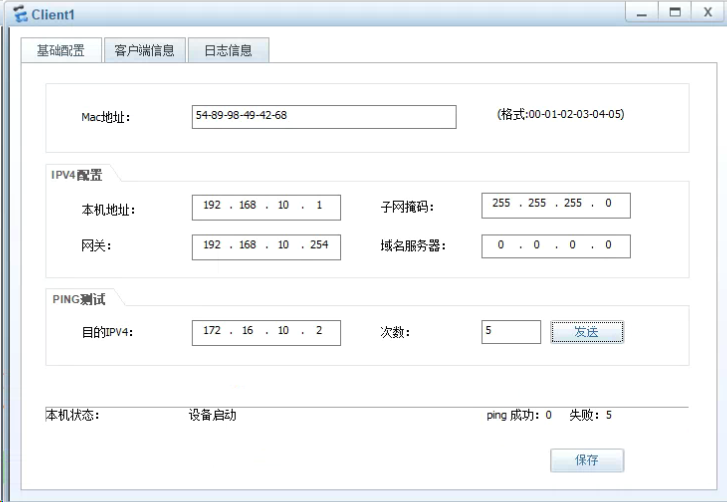

测试

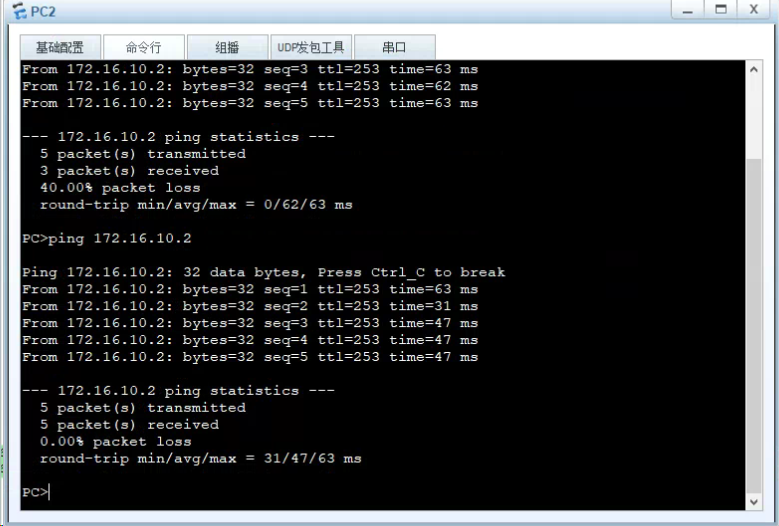

pc2测试

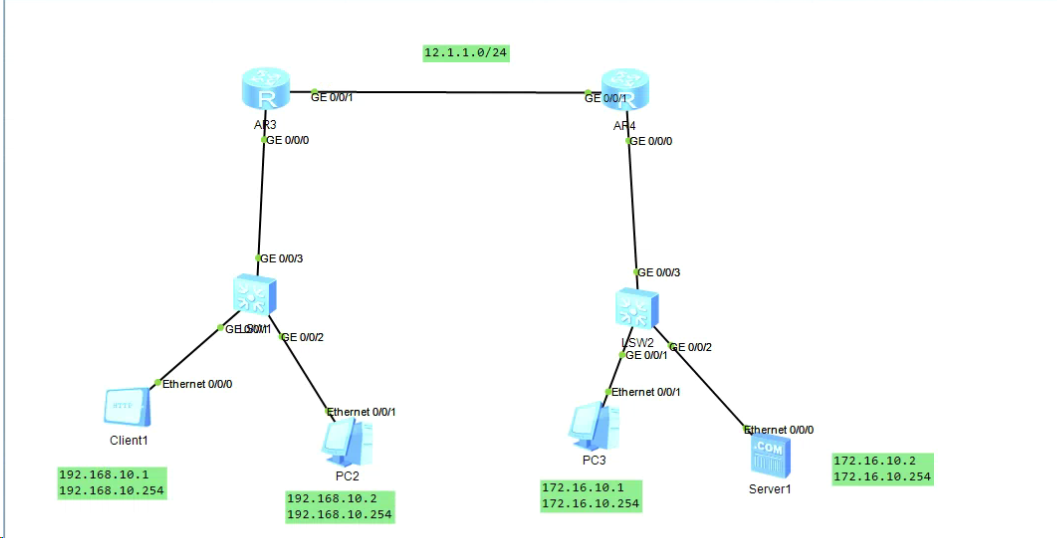

实验二
需求1：在R2上配置acl拒绝访问client1 和pc2 ping协议，但是允许http访问server

配置如下

[R2]acl 3000
[R2-acl-adv-3000]rule deny icmp source 192.168.10.0 0.0.0.255 destination 172.16.10.2 0
[R2-acl-adv-3000]int g0/0/0
[R2-GigabitEthernet0/0/0]traffic-filter outbound acl 3000

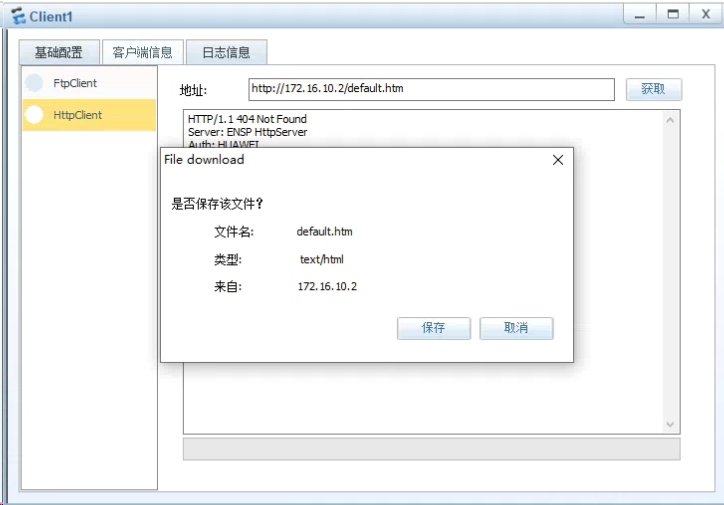

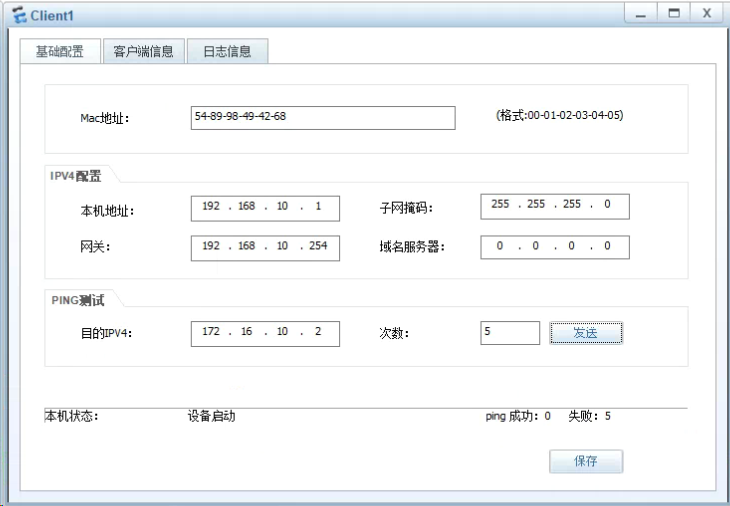

测试如下


需求二：拒绝源地址192.168.10.2 telnet 访问 12.1.1.2 acl 3005

[R2]acl 3005
[R2-acl-adv-3005]rule deny tcp source 192.168.10.2 0 destination 12.1.1.2 0 destination-port eq 23
[R2-acl-adv-3005]int g0/0/1
[R2-GigabitEthernet0/0/1]traffic-filter inbound acl 3005

需求三：允许源地址1.1.1.1访问2.2.2.2 其他剩下报文全部拒绝

[R2]acl 3008
[R2-acl-adv-3008]rule 5 permit ip source 1.1.1.1 0 destination 2.2.2.2 0
[R2-acl-adv-3008]rule 10 deny ip

需求四：拒绝任何人上QQ 传输层udp 8000

[R2-acl-adv-3100]rule deny udp destination-port  eq 8000

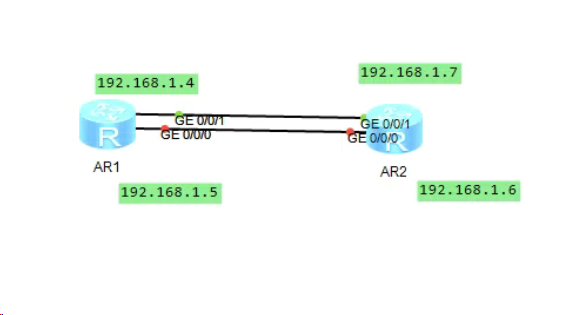

需求五：只允许192.168.1.5 远程telnet R2

[R2]ACL number 2008
[R2-acl-basic-2008]rule 5 permit source 192.168.1.5 0
[R2-acl-basic-2008]rule 10 deny
[R2-acl-basic-2008]quit
[R2]user-interface vty 0 4
[R2-ui-vty0-4]acl 2008 inbound

验证：
关闭g0/0/0j接口telnet

[R1-GigabitEthernet0/0/0]shutdown
<R1>telnet 192.168.1.6
  Press CTRL_] to quit telnet mode
  Trying 192.168.1.6 ...
  Error: Can't connect to the remote host
