STK简介
一.SIM卡应用工具包（SIM Application Toolkit），又名CAT/USAT,它包含一系列终端与SIM卡的交互指令，SIM卡可以应用卡内的小应用程序和终端交互，从而实现增值服务的目的，STK包括三种类，STK-imsi切换，STK –OTA，STK-BIP
功能：
(1) Profile download:配置下载，开机初始化SIM卡过程中，终端告诉SIM卡终端支持哪些功能，STK中download指终端将数据发送给SIM卡
(2) Proactive command: 主动式命令 通过主动命令，SIM卡可以指示终端执行各种行为
a. 显示菜单
b. 显示文本
c. 发短信
d. 打电话
e. 发起SS(辅助业务)或是USSD业务给网络
f. 重新初始化SIM卡或是更新手机缓存的SIM卡中的内容
g. 读取终端信息
h. 连接数据网络，上传/下载数据
（3）data download to SIM:数据下载
使用Envelop命令，下载点对点短消息或是小区广播给SIM卡
（4）menu selection:菜单选择
开机的时候，SIM卡发送菜单给终端，终端缓存下来，生成STK应用的主菜单，当用户点击进入应用的时候，该菜单会显示给用户，由用户进行选择进入二级菜单或是触发其他功能【目前终端无法操作】
（5）call control:呼叫控制
如果终端/SIM卡支持呼叫控制功能，终端呼出电话时，先将请求消息发送给SIM，SIM卡决定是否允许通话
（6）MO short Message control by SIM:发出的短消息控制
（7）event download:事件下载
SIM卡给终端发送命令，要求监听某些事件，当这些事件发生时，终端使用envelop 命令通知SIM卡详细的事件信息
a. 来电
b. 电话接通/挂断
c. 位置更新
d. 用户操作
e. 数据网络状态变化
f. 有数据到达
二.STK-BIP简介
Bearer Independent protocol：独立承载协议，为了提高数据下载速率，通过SIM卡中的增值应用下载用户需要的内容，包括OPEN CHANNEL，CLOSE CHANNEL，RECEIVE DATA，SEND DATA，GET CHANNEL STATUS，SERVICE SEARCH ，GET SERVICE INFORMATION， DECLARE SERVICE
STK-IMSI简介
部分运营商（如中国电信）发售的SIM卡内具有多组IMSI配置，根据不同网络进行IMSI切换，包括Setup Event List，Provide Local Information，Poll Interval, Polling Off，Refresh (SIM Reset and possibly File Change Notification)
三.STK-BIP测试环境
该功能是SIM卡终端/网络的交互，由SIM卡主动发命令给终端，实际环境下无法操作SIM卡，现网也没有部署bip相关的环境；搭建测试环境需要用的仪器
（1） Comprion IT3 + Anite 8960
（2） 7Layer Interlab + R&S CMW500，或者Comprion UT3 + R&S CMW500
Comprion和Interlab都是跟卡接口相关的设备，CMW500和Anite 8960网络相关的测试设备
四. STK-BIP测试
由于目前没有环境和对应的接口，无法测试上层应用的功能，但是可以通过查看Terminal Profile文件查看终端是否支持该功能，测试方法如下：
(1) 抓取log，以FG150为例

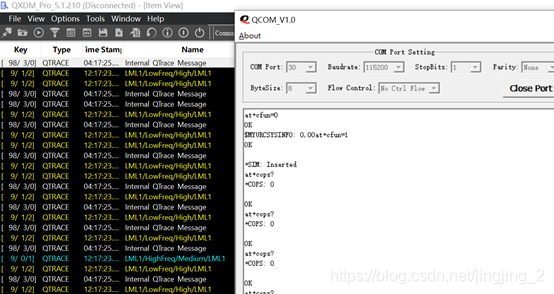

连接log工具，sscom下发AT+CFUN=0/AT+CFUN=1，待SIM卡初始化完成后，断开log，如下图所示
(2) 查看log
全选log，按CTRL+F键搜索 APDU，找到携带8010字段的内容
(3) 协议比对

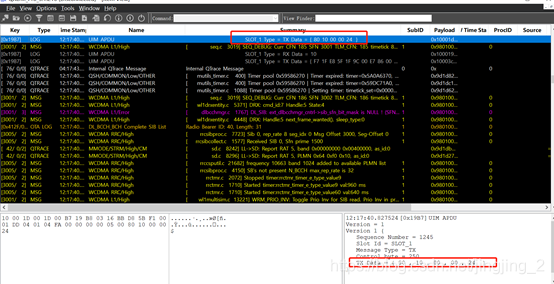

其中前两位80 10代表 TERMINAL PROFILE，如下图所示

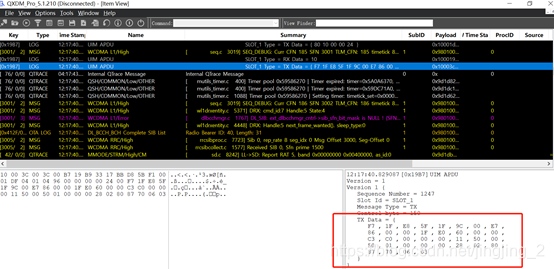

图3中红色的部分，第12位转换成二进制1F= 00011111,对应到协议中的第12位，如下图所示：
其中：
Contents: - The list of CAT facilities that are supported by the terminal. • Coding: - 1 bit is used to code each facility: bit = 1: facility supported by terminal; bit = 0: facility not supported by terminal
使用的协议：
ts_102222v150000p.pdf
ts_102223v150200p.pdf
