Eclipse可以通过安装AmaterasUML插件生成类图、活动图、时序图和用例图
AmaterasUML 1.3.4下载地址
链接: https://pan.baidu.com/s/1qlH0vlmV_fqDtzKnp584Bw
提取码: tnpd
此处笔者使用Eclipse为2019-12，是相对新的版本，无需额外下载另外一个插件GEF（Graphical Editing Framework）
不知为何笔者在测试Eclipse 2021-06版本时插件没法生效，可能是版本兼容问题？所以回退到2019-12，这个版本是可以的
Eclipse 2019-12下载地址
https://www.eclipse.org/downloads/packages/release/2019-12
将下载的AmaterasUML文件夹中3个jar文件统统放进Eclipse安装目录下的plugins文件夹中，重启Eclipse即可生效

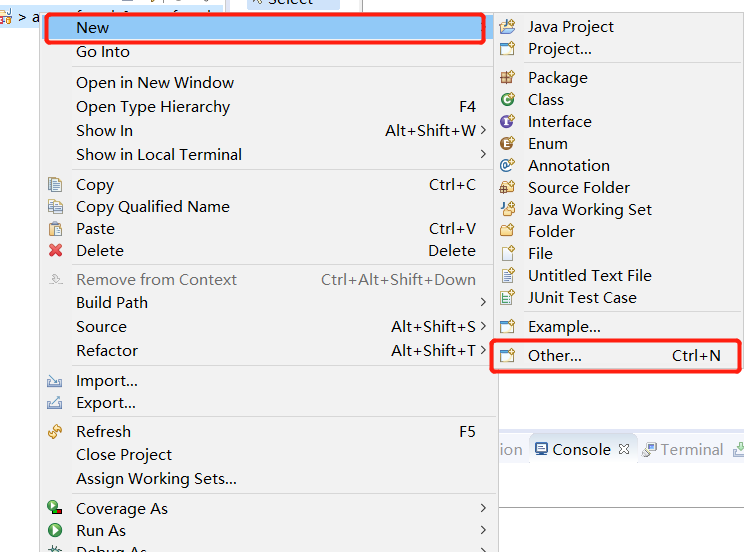

右键选择New->Other

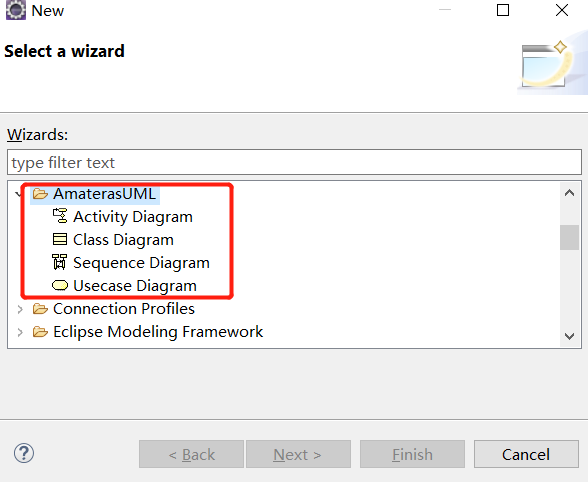

找到AmaterasUML，选择生成UML图类型（类图、活动图、时序图和用例图）

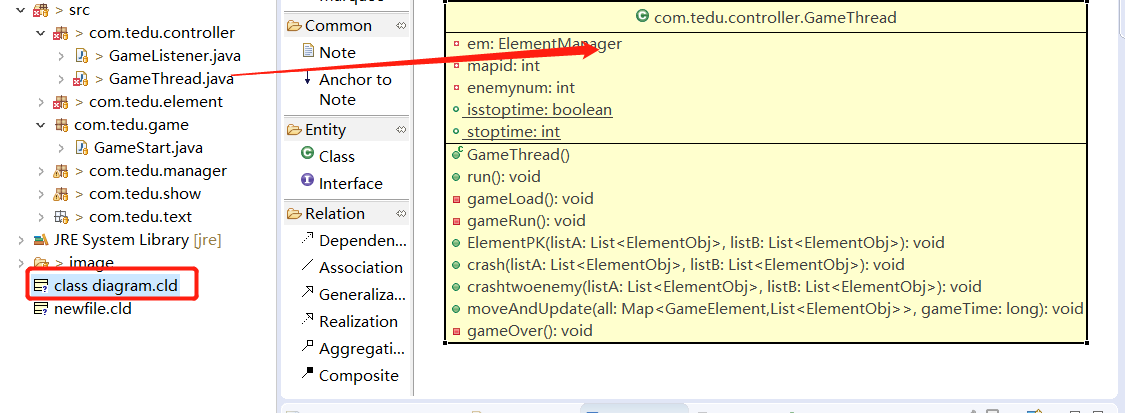

将Java文件拖进新生成的文件中，即可生成UML图
而相对老一点版本的Eclipse安装AmaterasUML插件须要先安装GEF插件（Graphical Editing Framework）
GEF下载地址和在线安装地址（二选一即可）
https://www.eclipse.org/gef/downloads/index.php
https://download.eclipse.org/tools/gef/updates/releases/

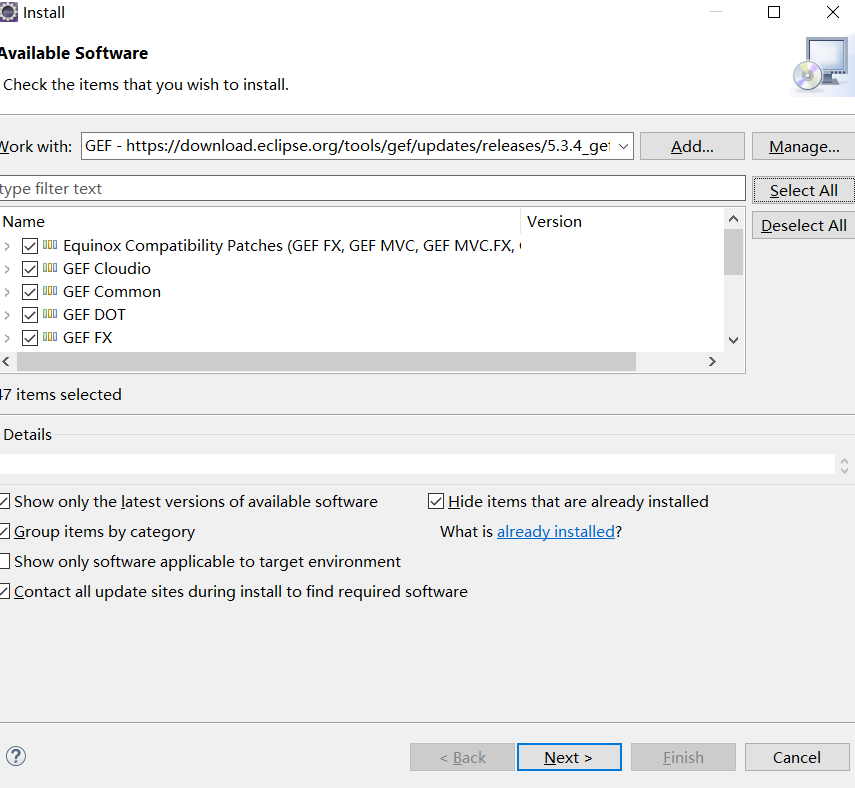

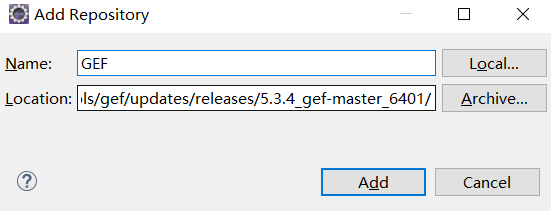

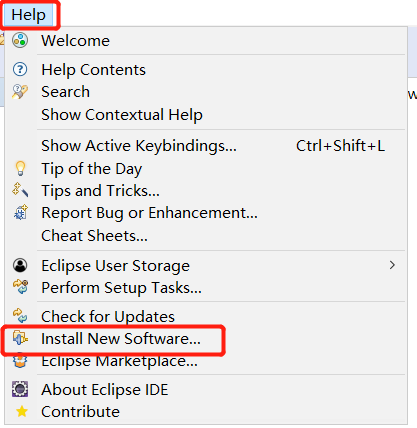

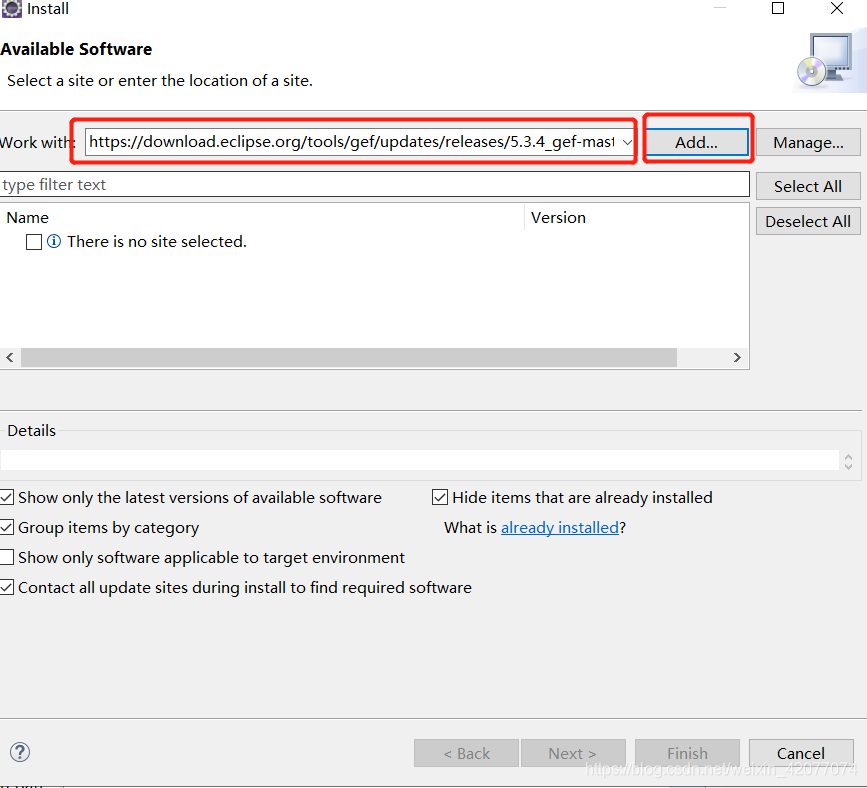

Eclipse在线安装需在选项栏Help->Install New Software弹出的窗口中输入相应的网址并点击Add，起一个名字后即可勾选下载
