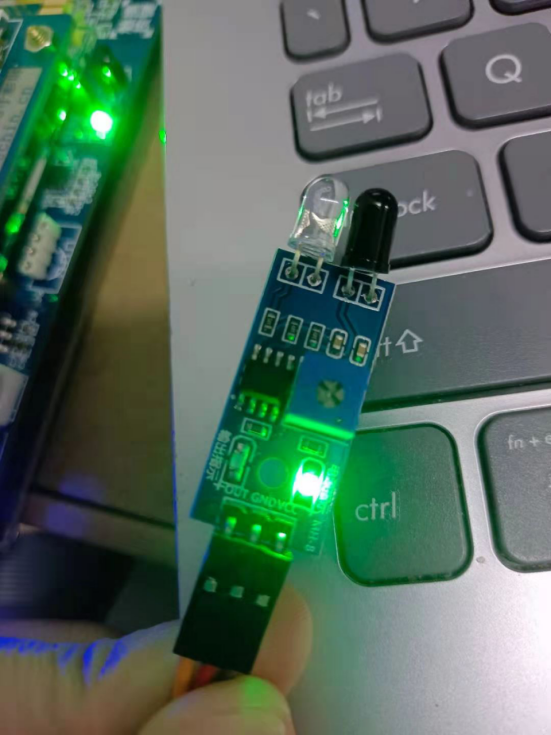

一、红外避障传感器简介

红外避障是避障传感器的一种，（其他避障传感器有超声波传感器、激光避障传感器等），具有一对红外线发射与接收管，发射管发射出一定频率的红外线，当检测方向遇到障碍物（信号输出接口输出低电平信号，可通过电位器旋钮调节检测距离。

二、传感器规格参数：

1.工作电压：DC 3.3V-5V
2.工作电流：≥20mA
3.工作温度：－10℃—＋50℃
4.检测距离：2-30cm
5.输出信号：有障碍物或反射到地面输出低电平，无障碍物高电平
6.调节方式：多圈电阻式调节
7.有效角度：35°

三、连接方法

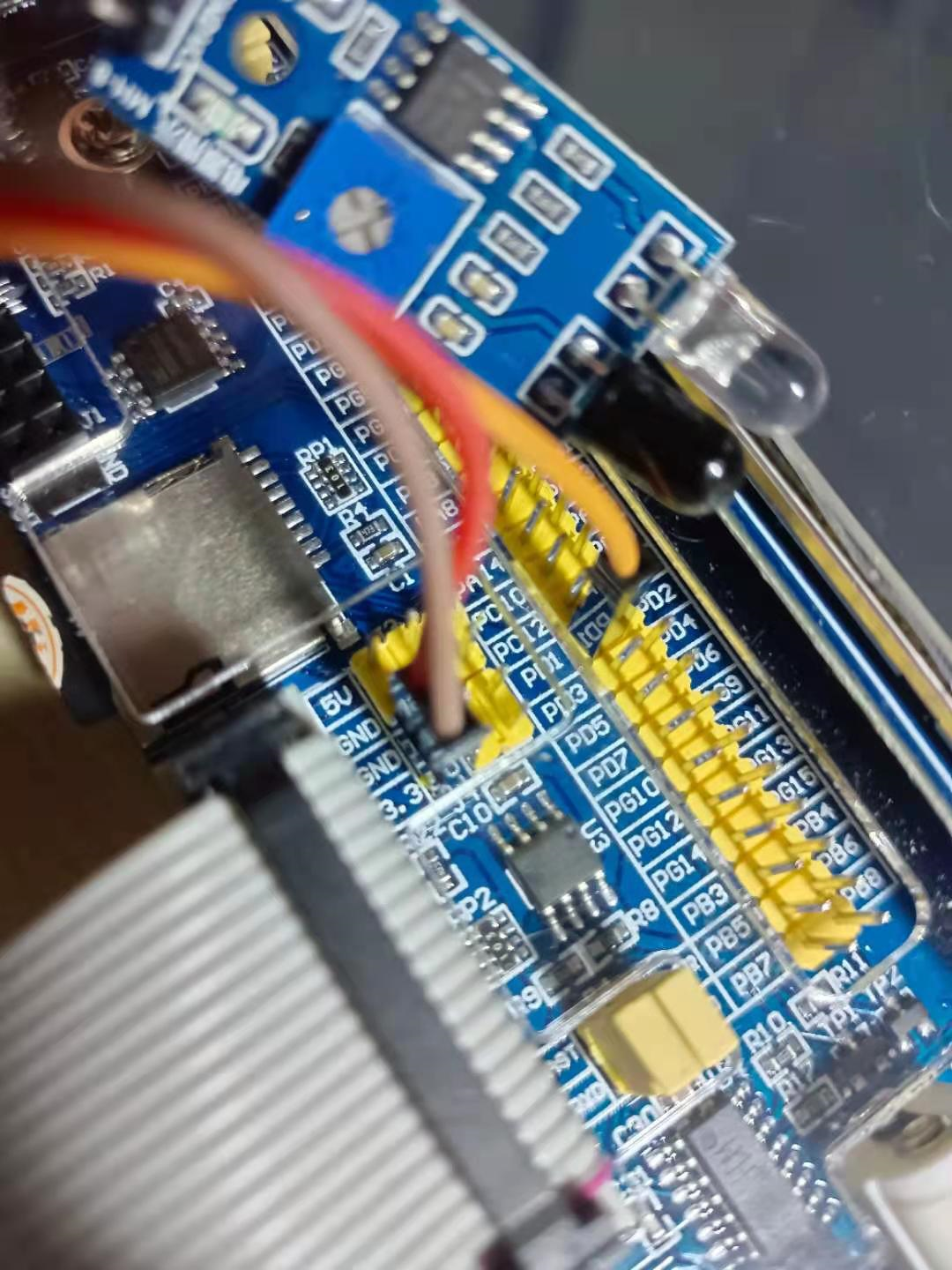

将VCC和GND连接在开发板对应的引脚上（此处选择普中STM32F103开发板），信号输出线接在PD1xz.net上

四、代码

老师给的代码是直接对寄存器操作，于是自己改写直接用库函数去操作，方便移植。
在infrared.h 文件中，我们先进行宏定义，方便移植

#define INFRARED_STATE() GPIO_ReadInputDataBit(infrared_PORT,infrared_PIN)//读红外的状态

#define infrared_PORT GPIOD
#define infrared_PIN GPIO_Pin_1
#define infrared_RCC RCC_APB2Periph_GPIOD

#define INFRARED_STATE() GPIO_ReadInputDataBit(infrared_PORT,infrared_PIN)//读红外的状态

定义完了之后，再对infrared.c文件中的PC4接收引脚进行初始化

//对红外避障的端口进行初始化

void infrared_INIT(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;//定义结构体变量

	RCC_APB2PeriphClockCmd(infrared_RCC,ENABLE);
	GPIO_InitStructure.GPIO_Pin=infrared_PIN;  //选择你要设置的IO口
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IN_FLOATING;	 //设置浮空输入
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_50MHz;	  //设置传输速率
	GPIO_Init(infrared_PORT,&GPIO_InitStructure); 	   /* 初始化GPIO */

}

TIP：输入方式选浮空输入

最后，在main.c函数里面进行情况选择

int main()
{
	LED_Init();
	infrared_INIT();
	while(1)
	{
	if(INFRARED_STATE()==0)  //返回低电平，说明有障碍物
		{
      LED2=0;
		  printf("前方有障碍物！\r\n");
		}
		else                  //返回高电平，说明没有障碍物
		{
		LED2=1;
		  printf("前方没有障碍物！\r\n");
		}
	}
}
