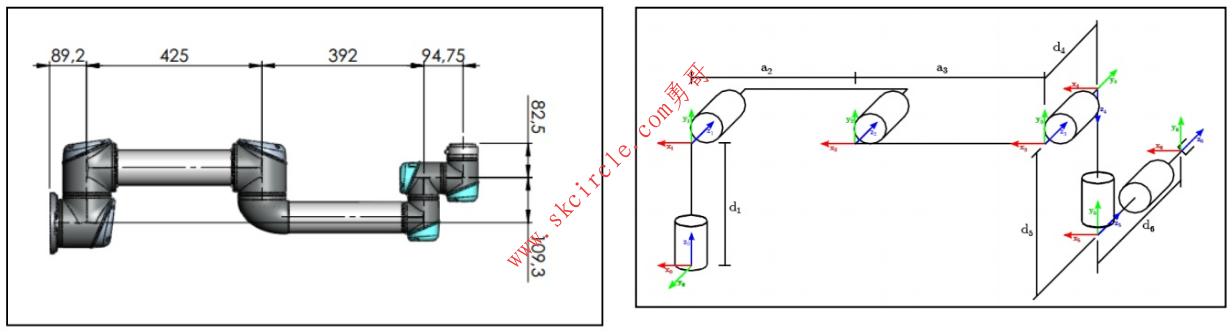

最近几个月因为工作接触到了机械臂的项目，突然对机械臂运动方法产生了兴趣，也就是如何控制机械臂的位置和姿态。借用一张网上的图片，应该是ur5的尺寸。我用到的是ur3机械臂，除了尺寸不一样，各关节结构和初始位置和ur5是一样的。
ur机械臂是六自由度机械臂，由D-H参数法确定它的运动学模型，连杆坐标系的建立如上图所示。我当时在这个地方的理解上走了不少弯路，后来找个一个视频，我觉得讲解地比较容易理解，可以参考一下Denavit-Hartenberg参数视频详解。ur机械臂DH参数表如下，
转动关节θi是关节变量，连杆偏移di是常数。关节编号α(绕x轴)a(沿x轴)θ(绕z轴)d(沿z轴)
1α1=900θ1d1=89.2
20a2=-425θ20
30a3=-392θ30
4α4=900θ4d4=109.3
5α5=-900θ5d5=94.75
600θ6d6=82.5

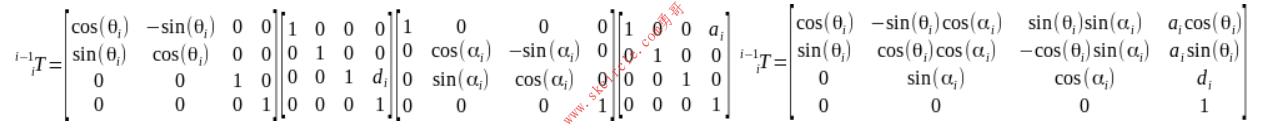

由此可以建立坐标系i在坐标系i-1的齐次变换矩阵，注意每次不管平移还是旋转是相对于当前的运动坐标系变换，矩阵右乘

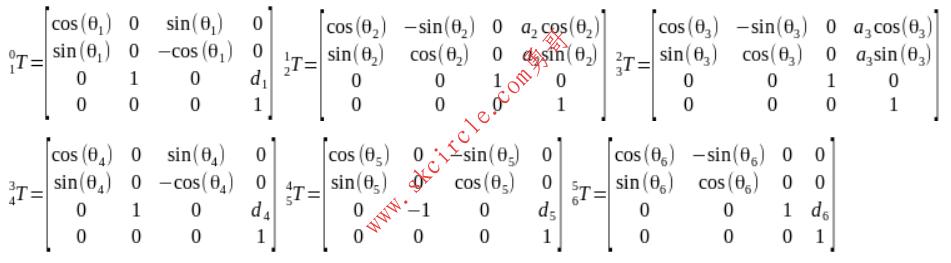

那么把DH参数代入就可以得到所有相邻坐标系的变换矩阵
所以末端坐标系6到基座固定坐标系0的变换矩阵
。那么求正解就很简单了，只要输入六个关节角度θi，就得到末端坐标在基坐标系的变换矩阵T。ur机械臂的视教板上末端点的坐标是用六个值[x, y, z, rx, ry, rz]表示的。前三个值[x, y, z]是三维笛卡尔坐标，表示空间位置，后三个值[rx, ry, rz]是坐标旋转向量，表示空间姿态。我们得到的变换矩阵T怎么变成六值坐标[x, y, z, rx, ry, rz]呢？设
T的左上角的3x3矩阵是旋转矩阵，旋转矩阵和旋转向量之间可以通过罗德里格斯(Rodrigues)变换进行转换。opencv里有相应的函数调用。算法也比较简单，不用opencv的函数自己写代码也不难。T的右上角3x1就是空间位置[x, y, z]。这样有变换矩阵T得到六值坐标，完成了正解。
逆解相对要复杂一些，由末端的空间位置和姿态，计算可能的关节角度。逆解的方法有解析法，迭代法和几何法。其中解析法用数学推导，可以得到全部根，但是计算复杂。有的机械臂可以得到无穷解，比如7轴机械臂。而ur的6轴机械臂是有有限解的。这里推导一下ur的逆解。

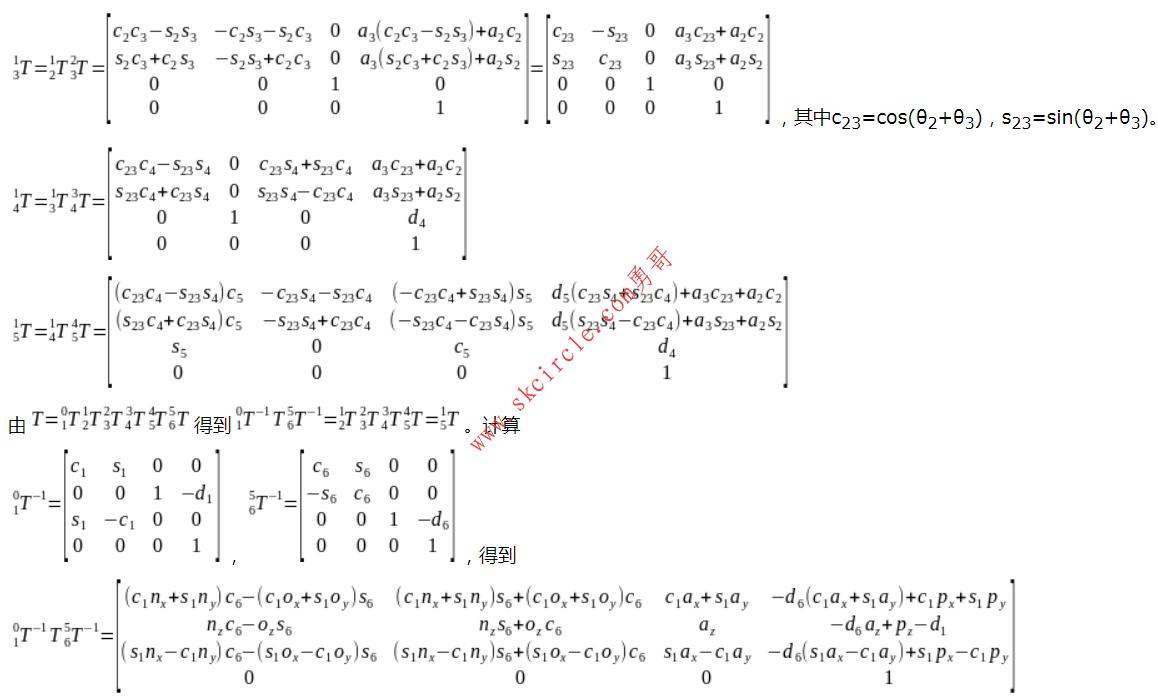

首先计算求变换矩阵T过程其中的一些中间矩阵。
等式两边矩阵的行列应该分别相等，由第三行第四列得到
，可解得
，有两个解。这里注意写程序的时候，求解这里的反正切是用atan2()这类的函数，返回之在(-π,+π]。而反余弦的返回值在[0,π]，从而保证在2π范围每个解是唯一的。
由第三行第三列得
，可解得
，两个解。由第三行第二列得到
，可解得

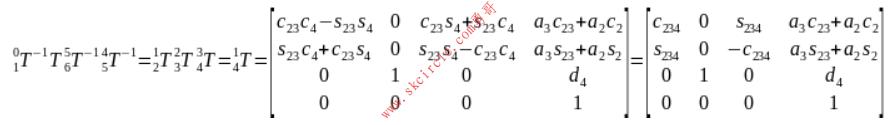

计算
，得出等式左边等于
综合有两个解的情况，ur机械臂逆解总共由2x2x2=8组解。
