AltiumDesigner 把PCB中选中的元器件放在一起

方法一

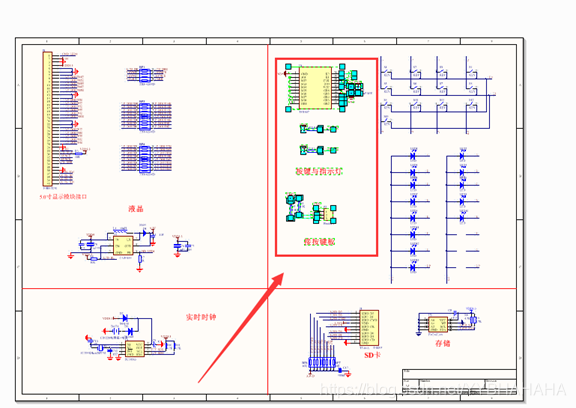

  1. 首先在原理图中选中要放在一起的元件

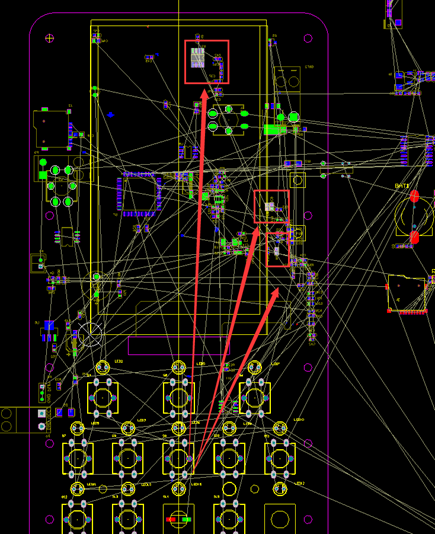

2.打开PCB，发现PCB中对应的元器件已经被选中

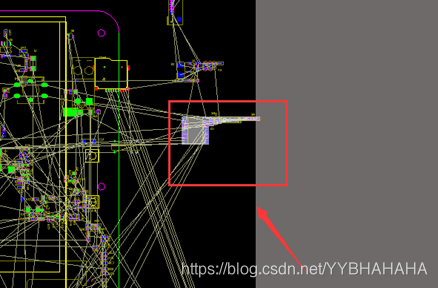

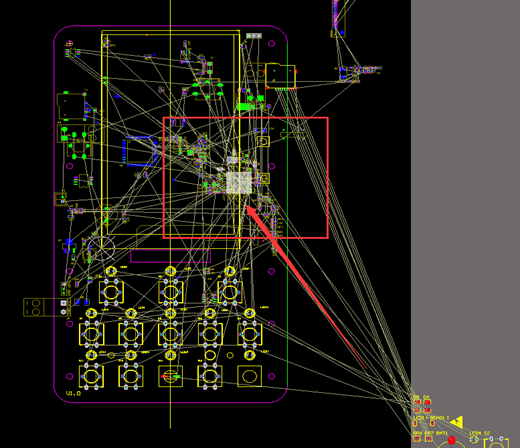

3）然后依次按快捷键：I  L  元器件就会放在一个矩形中

方法二

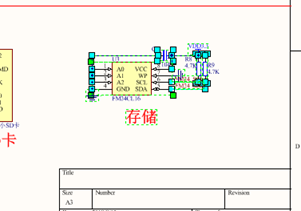

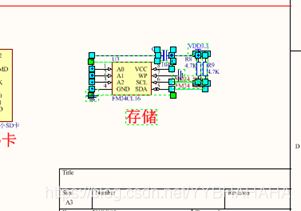

  1. 首先在原理图中选中要放在一起的元件

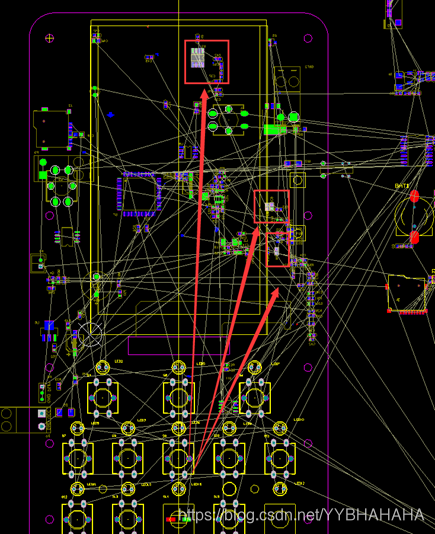

2.此时PCB对应的元器件被选中

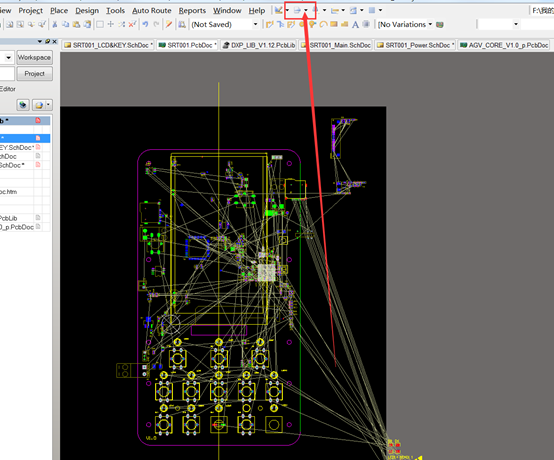

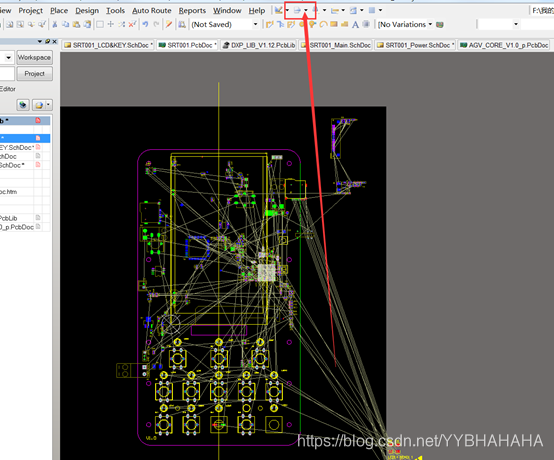

3.点击图中此处，在下拉框中选择点击一下Arrange Components Inside Area

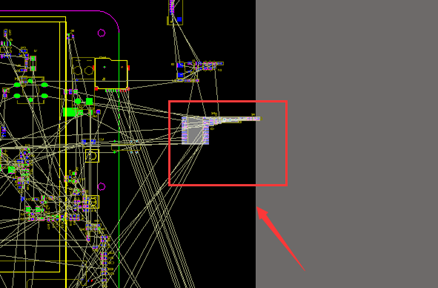

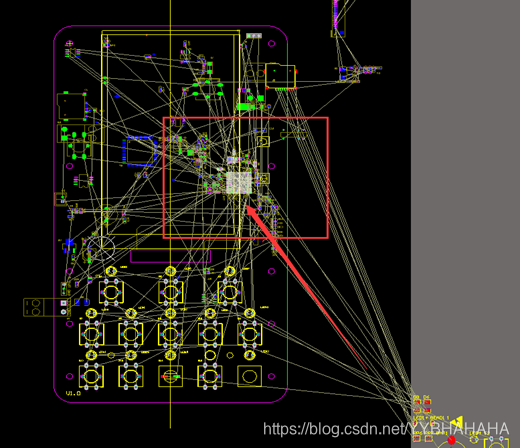

4）查看效果
