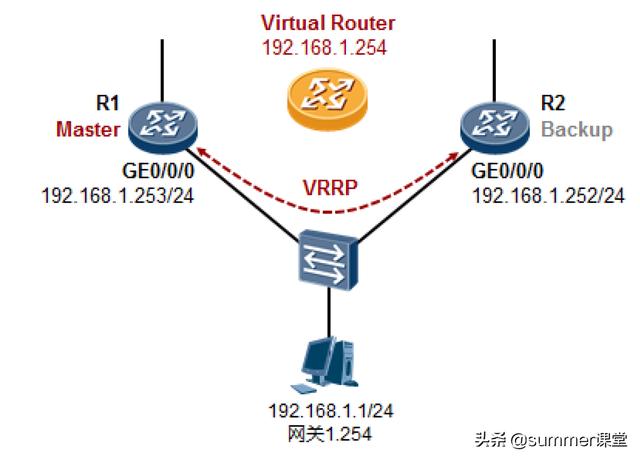

(一)实验拓扑及描述

1. 设备接口编号及IP地址规划如图所示；

2. 两台路由器的GE0/0/0口及PC处于同一个广播域。

(二)实验需求

1. 在R1的GE0/0/0口及R2的GE0/0/0口上运行一组VRRP，该组VRRP的虚拟IP地址为192.168.1.254。

2. 正常情况下R1的GE0/0/0为该VRRP组的Master，R2为Backup；

3. 要求完成配置后，PC能够ping通网关192.168.1.254，断开交换机与R1之间的连线，PC依然能够ping通网关地址。

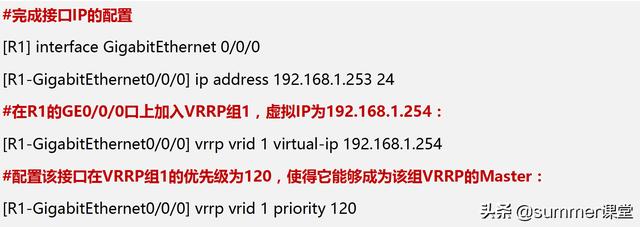

R1的配置如下：

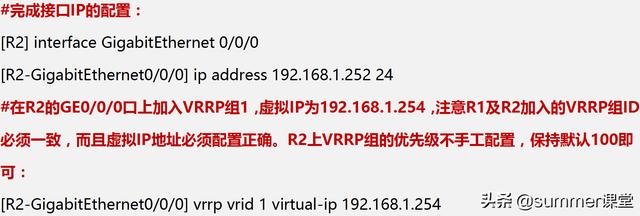

R2的配置如下：

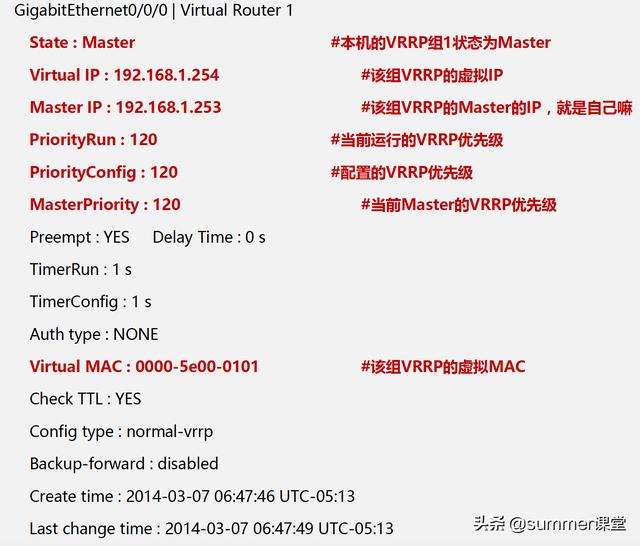

完成上述配置后，我们在R1上查看一下VRRP的信息，

[R1] display vrrp

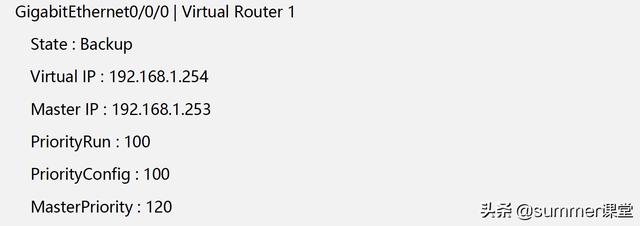

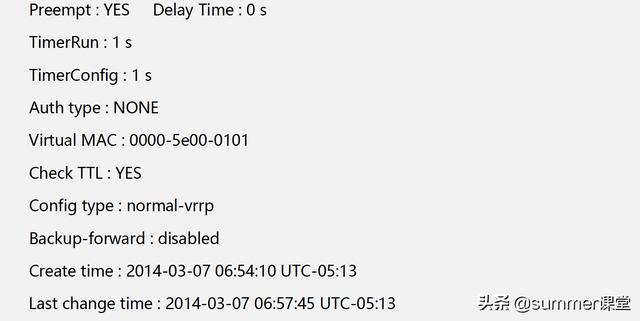

再看看R2的VRRP信息:

[R2] display vrrp

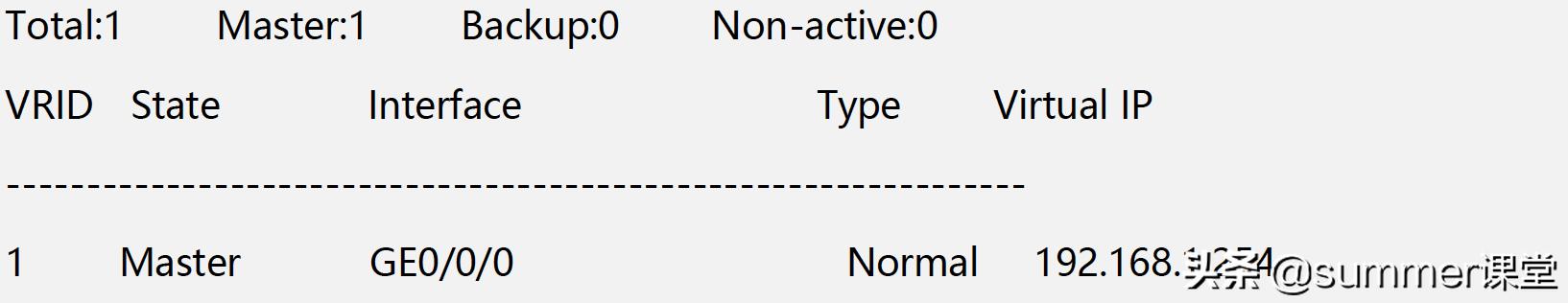

或者可以查看一下简化信息：

[R1] display vrrp brief

那么现在PC是能够ping通网关192.168.1.254的，并且在网络正常情况下，实际上报文是转发给了R1，由R1来响应，因为它是当前VRRP组的Master。而当我们断开R1与交换机之间的链路时，PC依然是能够ping通网关的，因为R2接替了R1的工作，成为Master。
