外部供电不稳定时准确测量ADC电压基于STM32L151最新HAL库实现方案

当使用电池直接供电 或 外部供电低于LDO的输入电压时，会造成STM32 VDD电压不稳定，忽高忽低。

此时通过使用STM32的内部参考电压功能(Embedded internal reference voltage)，可以准确的测量ADC管脚对应的电压值，精度 0.01v左右，可以满足大部分应用场景。

计算公式：

        PinAdcV = (float)(3 * VREFINT_CAL * PinAdcData) / (float)(VREFINT_Data * (4096-1));

说明：

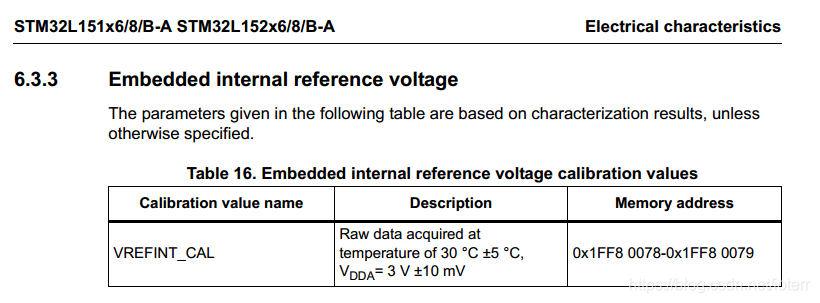

•         VREFINT_CAL = *(__IO uint16_t *)(0X1FF80078);

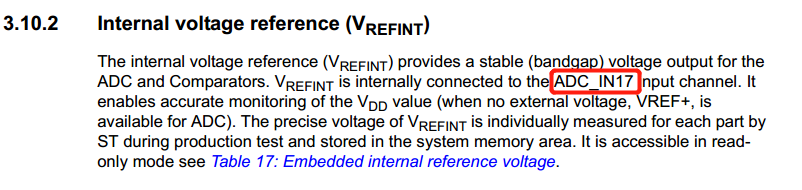

•         VREFINT_Data 即 ADC_IN17的ADC数值；
•         PinAdcData 为 待测管脚的ADC数值

基于STM32L151的具体实现：

{
        sConfig.Channel = ADC_CHANNEL_0;
        sConfig.Rank = ADC_REGULAR_RANK_1;
        sConfig.SamplingTime = ADC_SAMPLETIME_4CYCLES;
        if (HAL_ADC_ConfigChannel(&hadc, &sConfig) != HAL_OK)
        {
            _Error_Handler(__FILE__, __LINE__);
        }
        HAL_ADC_Start(&hadc);
        HAL_ADC_PollForConversion(&hadc,100);
        adcPA0Data=(uint16_t)HAL_ADC_GetValue(&hadc);
        HAL_ADC_Stop(&hadc);
}

{
        uint16_t VREFINT_CAL = *(__IO uint16_t *)(0X1FF80078);
        uint16_t adcVerfData = 0;
        float pa0Volt = 0.0f;


        // #define ADC_CHANNEL_VREFINT     ADC_CHANNEL_17
        sConfig.Channel = ADC_CHANNEL_VREFINT;
        sConfig.Rank = ADC_REGULAR_RANK_1;
        sConfig.SamplingTime = ADC_SAMPLETIME_4CYCLES;
        if (HAL_ADC_ConfigChannel(&hadc, &sConfig) != HAL_OK)
        {
            _Error_Handler(__FILE__, __LINE__);
        }
        HAL_ADC_Start(&hadc);
        HAL_ADC_PollForConversion(&hadc,100);
        adcVerfData=(uint16_t)HAL_ADC_GetValue(&hadc);
        HAL_ADC_Stop(&hadc);

        pa0Volt = (float)(3 * VREFINT_CAL * adcPA0Data) / (float)(adcVerfData * 4095);

        HAL_Delay(1000);
}

运行效果：

完整代码下载链接：

https://download.csdn.net/download/ioterr/12972941

本代码已经在下述开发板验证通过，如需实际验证，请移步淘宝：

https://item.taobao.com/item.htm?spm=a1z10.1-c-s.w4004-17393307877.5.7fcc4ecd4r0GYG&id=587323418069

如有任何疑问，欢迎留言交流！
