1. innodb事务日志

innodb事务日志包括redo log和undo log。redo log是重做日志，提供前滚操作，undo log是回滚日志，提供回滚操作。

1.1 undo log

• undo log不是redo log的逆向过程，其实它们都算是用来恢复的日志：
• undo用来回滚行记录到某个版本。undo log一般是逻辑日志，根据每行记录进行记录。
• innodb存储引擎对undo的管理采用段的方式。rollback segment称为回滚段，每个回滚段中有1024个undo log segment。

1.1.1 undo log的作用

undo log有两个作用：提供回滚和多个行版本控制(MVCC)。

在数据修改的时候，不仅记录了redo，还记录了相对应的undo，如果因为某些原因导致事务失败或回滚了，可以借助该undo进行回滚。

undo log和redo log记录物理日志不一样，它是逻辑日志。可以认为当delete一条记录时，undo log中会记录一条对应的insert记录，反之亦然，当update一条记录时，它记录一条对应相反的update记录。

当执行rollback时，就可以从undo log中的逻辑记录读取到相应的内容并进行回滚。有时候应用到行版本控制的时候，也是通过undo log来实现的：当读取的某一行被其他事务锁定时，它可以从undo log中分析出该行记录以前的数据是什么，从而提供该行版本信息，让用户实现非锁定一致性读取。

undo log是采用段(segment)的方式来记录的，每个undo操作在记录的时候占用一个undo log segment。

另外，undo log也会产生redo log，因为undo log也要实现持久性保护。

1.2 redo log

• redo log是在物理格式上的日志，它记录的是数据库中每个页的修改，而不是某一行或某几行修改成怎样怎样，它用来恢复提交后的物理数据页(恢复数据页，且只能恢复到最后一次提交的位置)。
• redo log是innodb层产生的，只记录该存储引擎中表的修改
• redo log在数据准备修改前写入缓存中的redo log中，然后才对缓存中的数据执行修改操作；而且保证在发出事务提交指令时，先向缓存中的redo log写入日志，写入完成后才执行提交动作

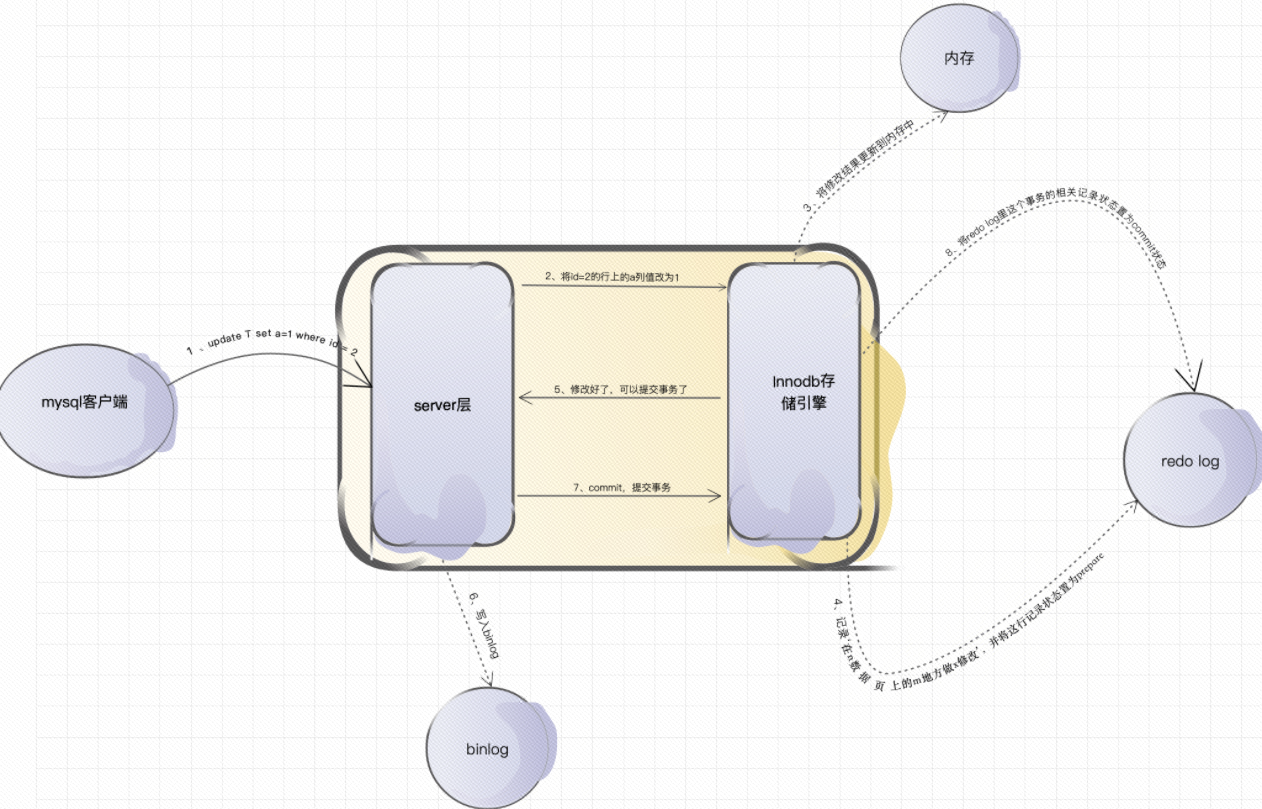

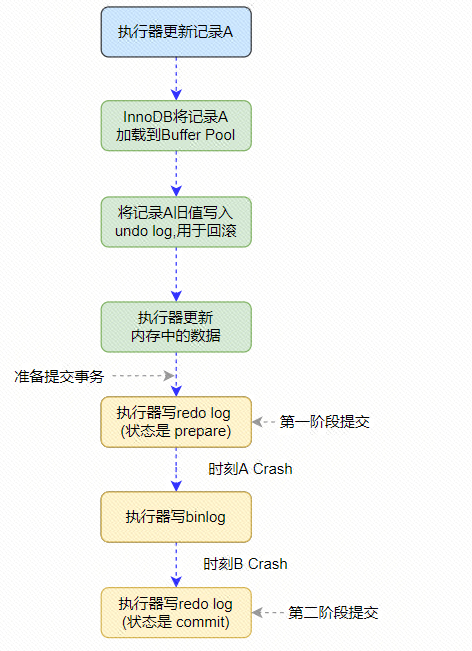

1.3 事务两阶段提交过程

• mysql通过WAL(write-ahead logging)技术保证事务
  • 在同一个事务中，每当数据库进行修改数据操作时，将修改结果更新到内存后，会在redo log添加一行记录记录“需要在哪个数据页上做什么修改”，并将该记录状态置为prepare
  • 等到commit提交事务后，会将此次事务中在redo log添加的记录的状态都置为commit状态，之后将修改落盘时，会将redo log中状态为commit的记录的修改都写入磁盘

• redo log记录方式:InnoDB 的 redo log 是固定大小的，比如可以配置为一组 4 个文件，每个文件的大小是1GB ，那么这块 日志模块总共就可以记录 4GB 的操作。写满了之后就要考虑擦除工作。
  • redolog的大小是固定的，在mysql中可以通过修改配置参数innodb_log_files_in_group和innodb_log_file_size配置日志文件数量和每个日志文件大小，

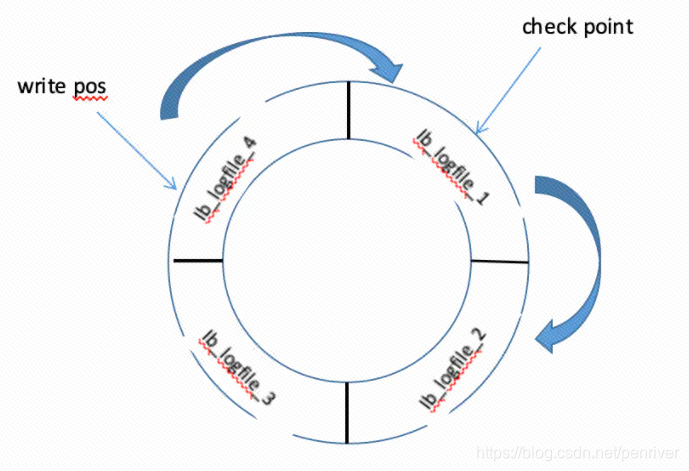

  • redolog采用循环写的方式记录，当写到结尾时，会回到开头循环写日志
  • write pos表示日志当前记录的位置，当ib_logfile_4写满后，会从ib_logfile_1从头开始记录；
  • check point表示将日志记录的修改写进磁盘，完成数据落盘，数据落盘后checkpoint会将日志上的相关记录擦除掉，即write pos->checkpoint之间的部分是redo log空着的部分，用于记录新的记录，
  • checkpoint->write pos之间是redo log待落盘的数据修改记录。
  • 当writepos追上checkpoint时，得先停下记录，先推动checkpoint向前移动，空出位置记录新的日志。
  • 有了redo log，当数据库发生宕机重启后，可通过redo log将未落盘的数据恢复，即保证已经提交的事务记录不会丢失。


3 delete/update操作的内部机制

当事务提交的时候，innodb不会立即删除undo log，因为后续还可能会用到undo log，如隔离级别为repeatable read时，事务读取的都是开启事务时的最新提交行版本，只要该事务不结束，该行版本就不能删除，即undo log不能删除。

但是在事务提交的时候，会将该事务对应的undo log放入到删除列表中，未来通过purge来删除。并且提交事务时，还会判断undo log分配的页是否可以重用，如果可以重用，则会分配给后面来的事务，避免为每个独立的事务分配独立的undo log页而浪费存储空间和性能。

通过undo log记录delete和update操作的结果发现：(insert操作无需分析，就是插入行而已)

delete操作实际上不会直接删除，而是将delete对象打上delete flag，标记为删除，最终的删除操作是purge线程完成的。
update分为两种情况：update的列是否是主键列。
如果不是主键列，在undo log中直接反向记录是如何update的。即update是直接进行的。
如果是主键列，update分两部执行：先删除该行，再插入一行目标行。

4 binlog与redolog

• redo log 是 InnoDB 引擎特有的； binlog 是 MySQL 的 Server 层实现的，所有引擎都可以使用，MySQL数据库中的任何存储引擎对于数据库的更改都会产生binlog。
• redo log 是物理日志，记录的是 “ 在某个数据页上做了什么修改 ” ； binlog 是逻辑日志，记录的是这个语句的原始逻辑，比如 “ 给 ID=2 这一行的 c 字段加 1 ”。
  binlog 记录的都是事务操作内容，binlog 有三种模式：
  • Statement（基于 SQL 语句的复制）、
  • Row（基于行的复制） ： row 格式的 binlog ，最后会有一个 XID event 。
  • Mixed（混合模式）。具体这三种模式的区别请看主从同步和主备同步专栏
• redo log 是循环写的（类似一个循环队列），因为它的空间固定会用完； binlog 是可以追加写入的。 “ 追加写 ” 是指 binlog 文件写到一定大小后会切换到下一个，并不会覆盖以前的日志。
• redo在 事务执行过程中 会不断的写入，而 binlog 是在 事务最终提交前 写入的
  • binlog 仅在事务提交时记录，并且对于每一个事务，仅在事务提交时记录，并且对于每一个事务，仅包含对应事务的一个日志。
  • redolog 每个事务对应多个日志条目，并且事务的重做日志写入是并发的，并非在事务提交时写入，其在文件中记录的顺序并非是事务开始的顺序。
• binlog可以作为恢复数据使用，主从复制搭建，redo log作为异常宕机或者介质故障后的数据恢复使用。

5 数据库crash后的恢复

• 如果 redo log 里面的事务是完整的，也就是已经有了 commit 标识，则直接提交；
• 如果 redo log 里面的事务只有完整的 prepare ，则判断对应的事务 binlog 是否存在并完整【redo log 和 binlog有一个共同的数据字段：XID】
  • 如果是，则提交事务 如果把 innodb_flush_log_at_trx_commit 设置成 1 ，那么 redo log 在 prepare 阶段就要持久化一次，因为这个崩溃恢复逻辑是要依赖于prepare 的 redo log ，再加上 binlog 来恢复的【对应时刻B，崩溃恢复过程中事务还是会被提交】
  • 否则，回滚事务。【对应时刻A, 由于此时 binlog 还没写， redo log 也还没提交，所以崩溃恢复的时候，这个事务会回滚。这时候， binlog 还没写，所以也不会传到备库】

6 相关参数

6.1 redo log相关参数

下面两项变量的设置保证了：每次提交事务都写入二进制日志和事务日志，并在提交时将它们刷新到磁盘中。

• innodb_flush_log_at_trx_commit：设置为1，表示每次事务的redolog都直接持久化到磁盘（注意是这里指的是redolog日志本身落盘），保证mysql重启后数据不丢失。
• innodb_flush_log_at_timeout
• innodb_log_file_size：指定每个redo日志大小，默认值48MB
• innodb_log_files_in_group：指定日志文件组中redo日志文件数量，默认为2
• innodb_log_group_home_dir：指定日志文件组所在路劲，默认值./，指mysql的数据目录datadir

6.2 redo log相关参数

• innodb_max_undo_log_size 1073741824 ：控制undolog文件的大小，超过这个阈值，就会触发truncate undo logs，truncate后的undo log大小默认恢复为10MB，
  生产默认1G。
• innodb_undo_directory ./
  undo文件的存储目录 （支持后期修改）
• innodb_undo_log_truncate OFF
  5.7之后支持在线删除无用的undo logs，默认是关闭的。
• innodb_undo_logs 128 （生产使用默认值）
  • 回滚段的数量默认是128个（最大），通过该参数可以将一个大的回滚段才分成多个小的回滚段，
  • 每个log segments最多存放128个事物。
  • 支持后期修改，但不可以超过 Innodb_available_undo_logs 参数
• innodb_undo_tablespaces 4(生产配置)
  • undo log的数量,最少为2，
  • undo log的truncate操作有purge协调线程发起。
  • 在truncate某个undo log表空间的过程中，保证有一个可用的undo log可用。
  • 在mysql_install_db时初始化后不能被改动了，修改该值会导致MySQL无法启动。
  • 不支持后期修改。
• innodb_purge_rseg_truncate_frequency 128（生产配置）
  • 5.7之后控制回放undo log的频率，默认128. 表示purge undo轮训128次之后，进行一次undo 的truncate操作，

6.3 binlog相关参数

• sync_binlog： 表示没写缓冲N次就同步到磁盘，如果将N设为1，即sync_binlog表示采用同步写磁盘的方式来写二进制日志，在MySQL5.7.7后，默认为1。会对数据库的IO系统带来一定影响，但可以得到最大的高可用行
• max_binlog_size:指定单个binlog文件最大值。默认值为1g，最大值1g，如果超过该值，则产生新的binlog文件，后缀名+1，并记录到.index文件。
• binlog_cache_size：使用事务表存储引擎（如innodb存储引擎）时，所有未提交的binlog日志会被记录到一个缓存中去，等事务提交时再将缓存中的binlog写入到binlog文件中。缓存的大小由binlog_cache_size决定，默认大小为32K。
• expire_logs_days：表示binlog文件自动删除N天前的文件。默认值为0，表示不自动删除，最大值99.要手动删除binlog文件，可以使用purge binary logs语句
• binlog_rows_query_log_events：默认为不启用，启用binlog_rows_query_log_events时，会在binlog日志中记录原始SQL语句
• binlog_checksum：该参数目的就是写入binlog进行校验，有两个值[crc32|none],默认为crc32
• binlog-do-db：表示需要写入日志的数据库，默认为空，表示同步所有库
• binlog-ignore-db：表示忽略写入日志的数据库，默认为空，表示同步所有库
• log-slave-update:表示从master端取得并执行的binlog，写入自己的binlog文件中，一般应用在master=>slave=>slave架构
• binlog_format：记录binlog的格式。[statement,row,mixed],在MySQL5.7.7之后，默认为row。
