在实际产品开发中有时可能需要实现一些指定个数脉冲的输出，这里介绍几种基于STM32定时器的实现方式。
1、利用RCR寄存器结合单脉冲模式；
2、利用DMA实时修改CCR寄存器的模式；
3、利用定时器主从模式；
4、利用中断对脉冲实现计数模式；
一、利用RCR结合单脉冲模式
这种方式仅限于带RCR寄存器的高级定时器，配合单脉冲模式，实现起来非常方便。

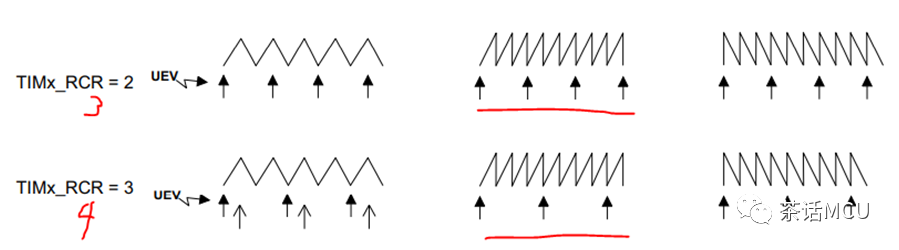

基本原理：计数器发生RCR+1个溢出动作后触发更新事件，在单脉冲模式下，定时器发生更新事件时将停止计数并实现指定个数的脉冲输出。

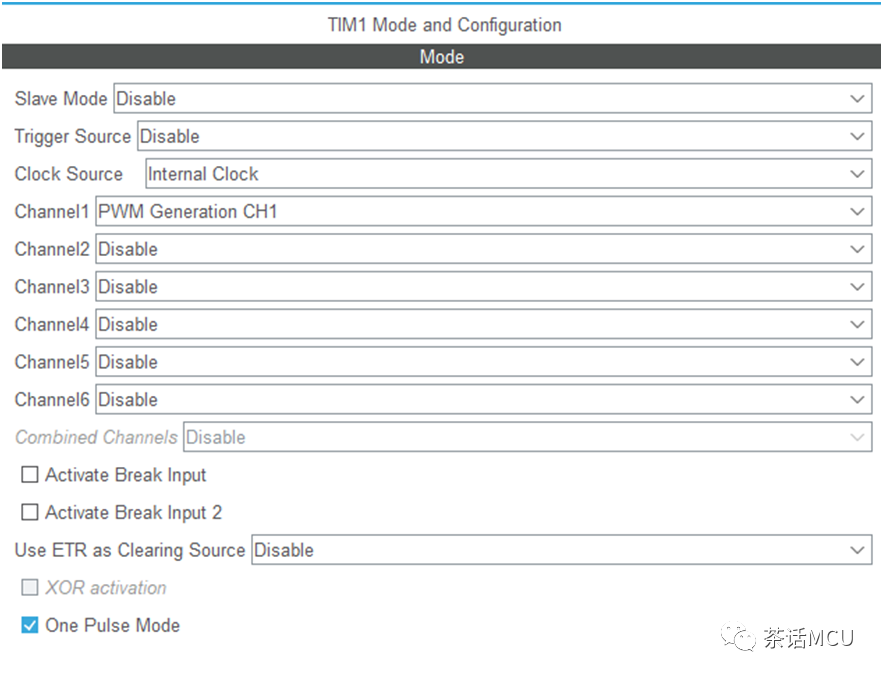

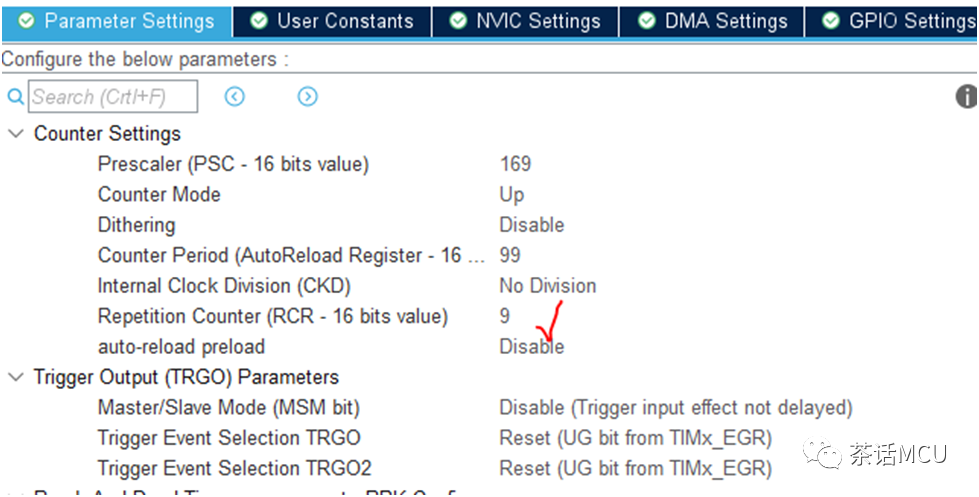

参考配置：

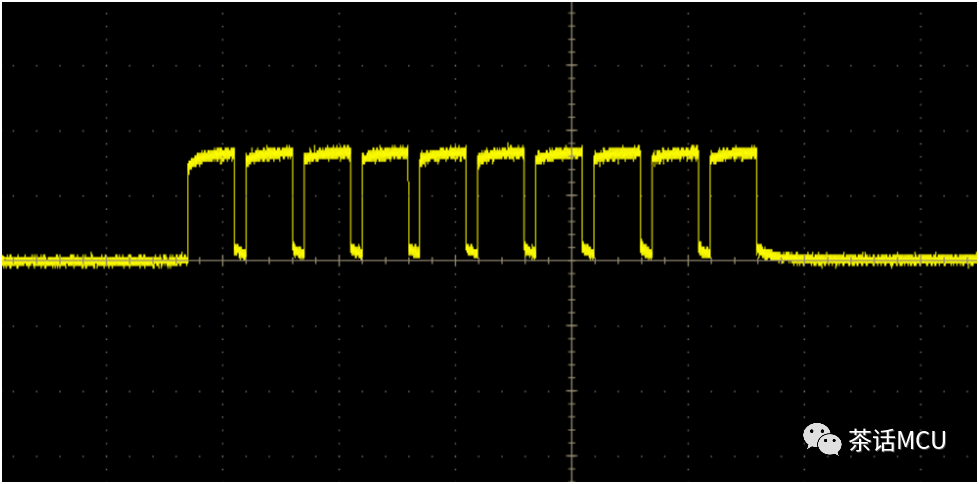

HAL_TIM_PWM_Start(&htim1, TIM_CHANNEL_1);//TIM1通道1输出一串脉冲。
二、利用DMA实时修改CCR寄存器的模式；
基本原理：基于定时器事件触发DMA从而动态修改CCR寄存器的值最终实现指定个数的脉冲输出。
下面示例使用定时器更新事件触发DMA,输出10个脉宽各不一样的脉冲.
uint16_t DataforCCr[]={25,43,18,65,27,44,66,38,76,11,00};

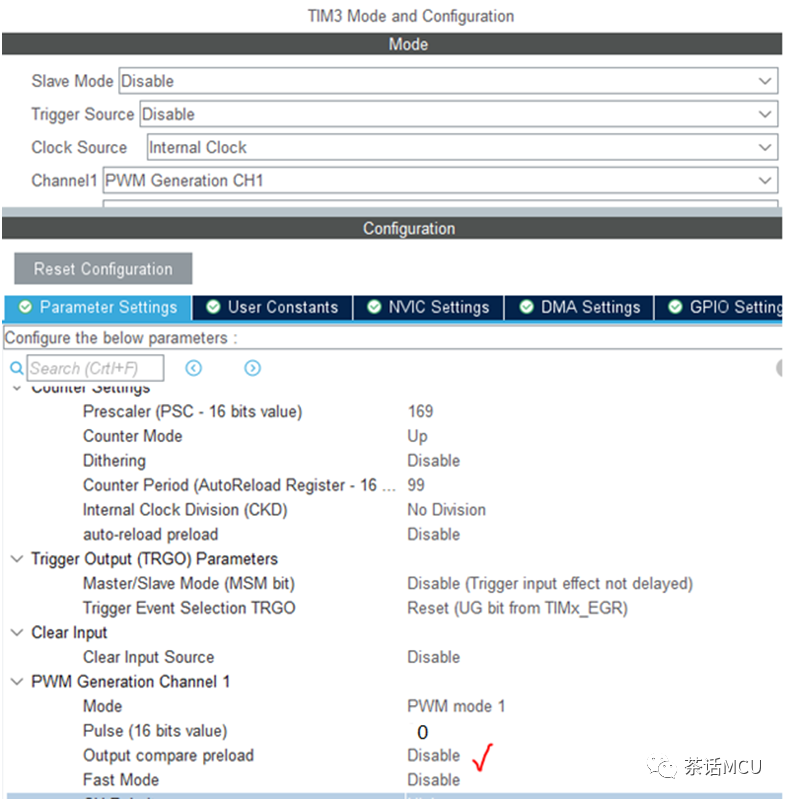

参考配置：
TIM_CCxChannelCmd(htim3.Instance, TIM_CHANNEL_1, TIM_CCx_ENABLE);
__HAL_TIM_CLEAR_FLAG(&htim3, TIM_FLAG_UPDATE);
__HAL_TIM_ENABLE_DMA(&htim3, TIM_DMA_UPDATE);
HAL_DMA_Start(&hdma_tim3_up, (uint32_t)DataforCCr, (uint32_t)&htim3.Instance->CCR1, 11);
__HAL_TIM_ENABLE(&htim3);
TIM3->EGR = TIM_EGR_UG;

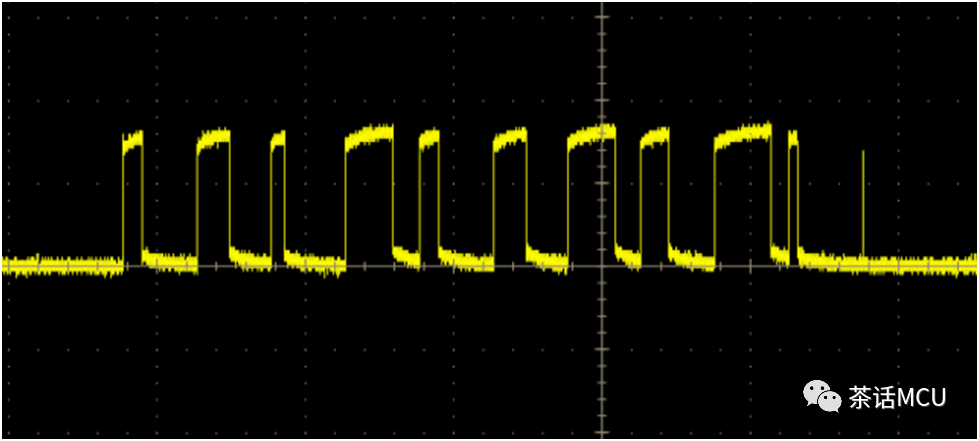

眼尖的人可能发现上图中最后有个额外的尖脉冲，那是因为这里是基于更新事件触发DMA，DMA传输新数据过来时有点延迟导致下一个PWM脉冲已经发生作用。这时，我们可以调整触发事件，比方这里将触发事件调整为比较事件，并开启预装功能即可以消除这个问题。上面测试过程是关闭了CCR寄存器的预装功能的。
该方式可以做到非常灵活精准，但要多用个DMA外设。
三、利用定时器主从模式
基本原理：利用两个定时器级联成主从模式，一个定时器输出门控信号，控制另外一个定时器的计数工作。

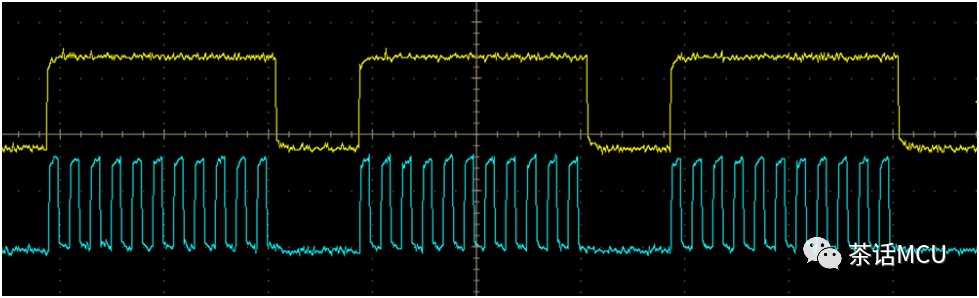

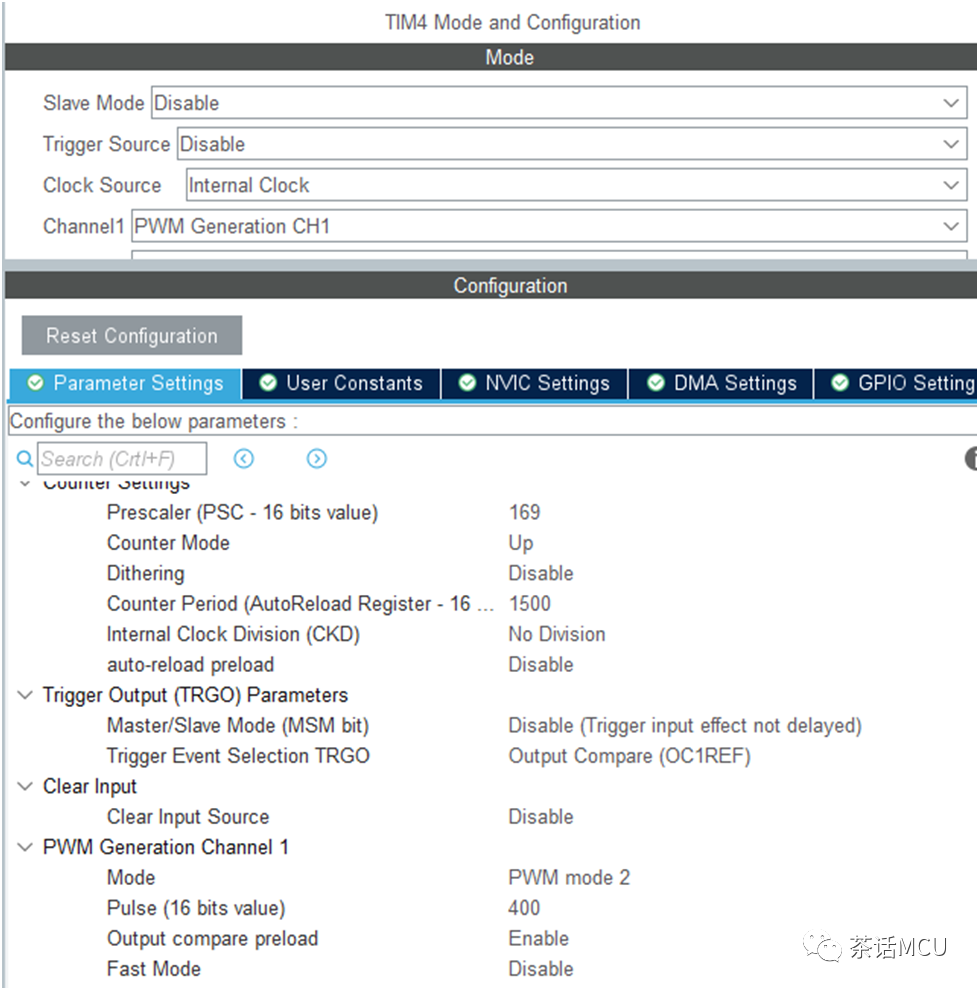

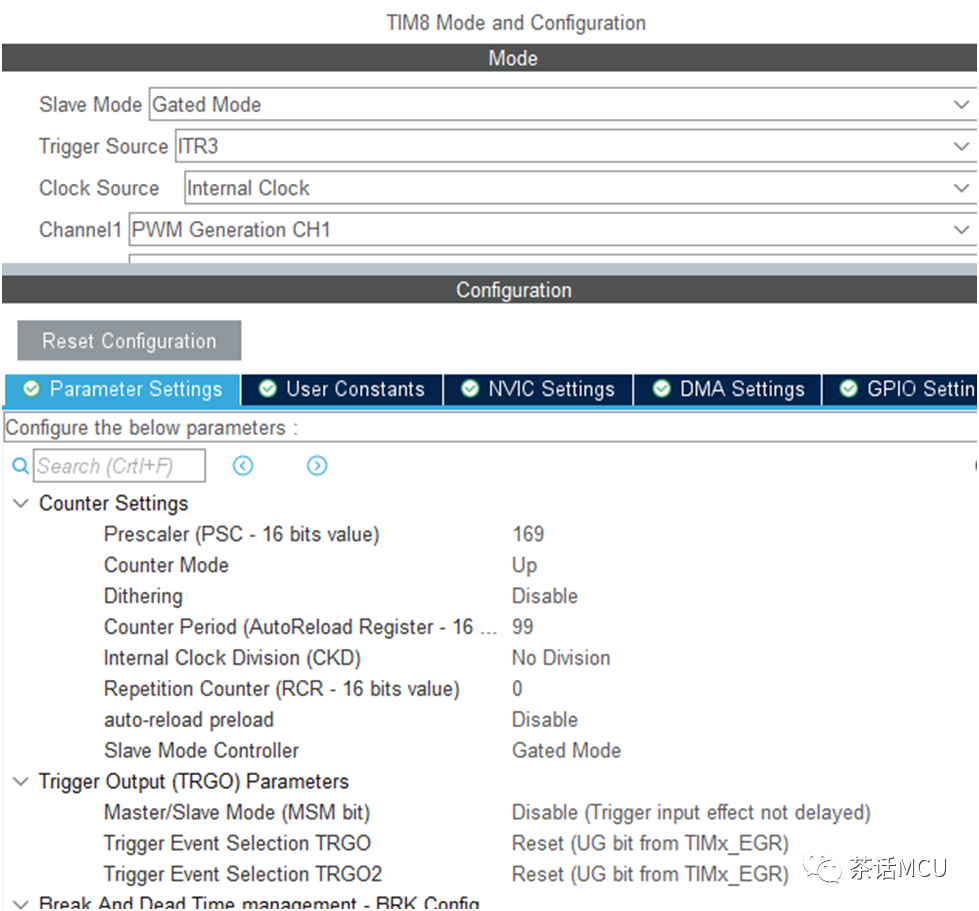

下面TIM4工作在主模式，其OC输出作为触发信号给到TIM8，TIM8工作在门控模式。
TIM_CCxChannelCmd(htim4.Instance, TIM_CHANNEL_1, TIM_CCx_ENABLE);
__HAL_TIM_ENABLE(&htim4);
TIM_CCxChannelCmd(htim8.Instance, TIM_CHANNEL_1, TIM_CCx_ENABLE);
__HAL_TIM_MOE_ENABLE(&htim8);
__HAL_TIM_ENABLE(&htim8);
此模式实现起来简单快捷，但当门控信号与从定时器时钟缺乏同步关系时，输出脉冲个数可能有偏差，尤其结尾的电平可能摇摆不定。
四、利用定时器中断模式
基本原理:基于定时器更新事件或比较事件对脉冲个数进行实时计数，到达指
定数据后通过修改CCR或ARR寄存器的值来停止后续PWM的输出。具体操
作需结合PWM输出模式和最后希望停止输出时的电平来对CCR进行赋值。

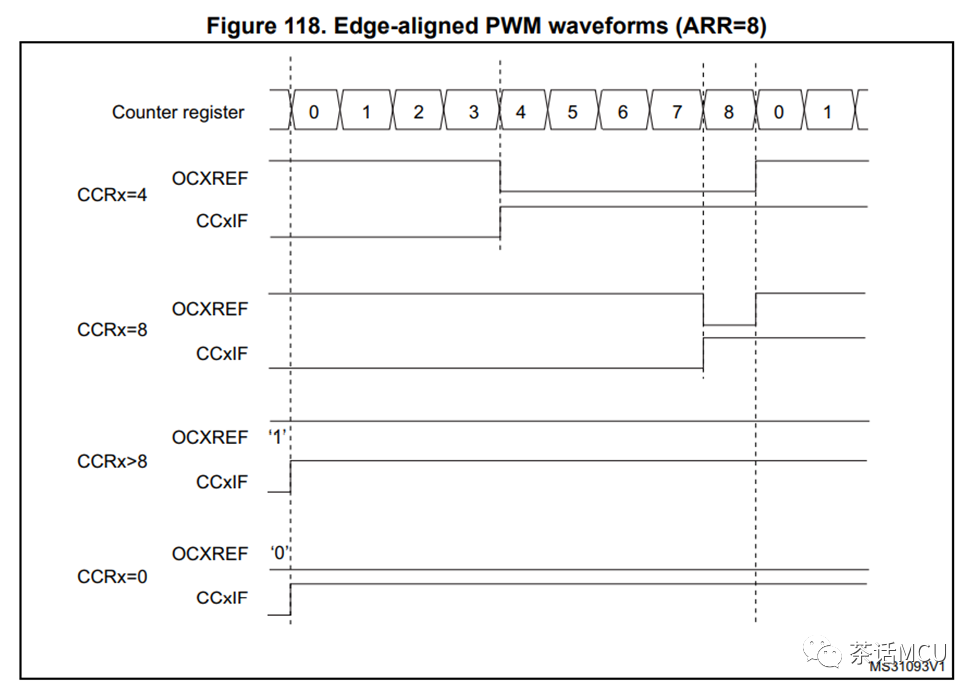

比如:输出10个脉冲，最后电平停留在高电平。我们可以基于比较事件来对脉冲进行，并开启CCR寄存器的预装功能。若选用PWM1模式，极性选择为高有效，向上计数模式时，则在第10个比较中断里修改CCR=ARR+n[n大于等于1]；若选用PWM2模式，极性选择为高有效，则在第10个比较中断里修改CCR=00。
该模式实现起来较为简单，只需对定时器有些基本的了解即可，无需涉及定时器更多知识及DMA方面的应用等。
上面大体介绍了利用STM32定时器实现指定个数脉冲输出的四种模式，各有特色，供君参考。我们实际应用中可以灵活采用。
