一：触摸屏驱动简介

触摸屏驱动采用第二章所讲的“输入子系统”框架，用户根据触摸屏编写设备驱动程序input_dev，输入子系统会调用纯软件部分tsdev.c与之匹配，详细参考：02_输入子系统_猩猩の點燈的博客-CSDN博客

二：触摸屏硬件介绍

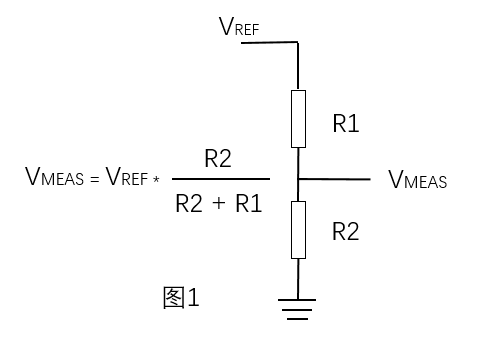

电阻式触摸屏是一种传感器，它将矩形区域中触摸点（x，y）的物理位置转换为代表x坐标和y坐标的电压。这种屏幕可以用四线，五线，七线或八线来产生屏幕偏置电压，同时读回触摸点的电压。jz2440开发板采用的为四线电阻式触摸屏，四线触摸屏包含两个阻性层。其中一层在屏幕的左右边缘个有一条垂直总线，另一层在屏幕的底部和顶部各有一条水平总线，如下图1。为了在x轴方向进行测量，将左侧总线偏置为0v，右侧总线偏置为VREF。将顶部或底部总线连接到ADC，当顶层和底层相接触时即可作一次测量。为了在y轴方向进行测量，将顶部总线偏置为VREF，底部总线偏置为0v。将ADC输入端接左侧总线或者右侧总线，当顶层与底层相接触时即可对电压进行测量。如下右图显示了四线触摸屏在两层相接触时的简化模型。对于四线触摸屏，最理想的连接方法是将偏置为VREF的总线接ADC的正参考输入端，并将设置为0v的总线接ADC的负参考输入端。

三：系统框架详解

1：分配一个input_dev结构体

static struct input_dev *s3c_ts_dev;
s3c_ts_dev = input_allocate_device();

2：设置输入事件

/*2.1 设置发生事件类型 :按键类型*/
set_bit(EV_KEY, s3c_ts_dev->evbit);
set_bit(EV_ABS, s3c_ts_dev->evbit); // 绝对位移事件

/*2.2 设置按键类型里的事件*/
set_bit(BTN_TOUCH, s3c_ts_dev->keybit);
input_set_abs_params(s3c_ts_dev, ABS_X, 0, 0x3FF, 0, 0); // 3FF : 10为AD转换
input_set_abs_params(s3c_ts_dev, ABS_Y, 0, 0x3FF, 0, 0);
input_set_abs_params(s3c_ts_dev, ABS_PRESSURE, 0, 1, 0, 0);// 压力

EV_SYN        同步事件，当使用input_event()函数后,就要使用这个上报个同步事件
EV_KEY        按键事件
EV_REL        (relative)相对坐标事件，比如鼠标
EV_ABS        (absolute)绝对坐标事件，比如摇杆、触摸屏感应
EV_MSC        其他事件,功能
EV_LED        LED灯事件
EV_SND        (sound)声音事件
EV_REP        重复键盘按键事件(内部会定义一个定时器,若有键盘按键事件一直按下/松开,就重复定时,时间一到就上报事件)
EV_FF         受力事件
EV_PWR        电源事件
EV_FF_STATUS  受力状态事件

BTN_TOUCH     按键类型中的触摸事件：获取按下/松开,通过绝对位移获取坐标

3：注册input_dev驱动

input_register_device(s3c_ts_dev);

4：硬件操作

/*4.1使能时钟*/
clk = clk_get(NULL, "adc");
clk_enable(clk);
/*4.2配置寄存器*/
s3c_ts_regs = ioremap(0x58000000, sizeof(struct s3c_ts_regs));
/* bit[14]  : 1-A/D converter prescaler enable
* bit[13:6]: A/D converter prescaler value,
*            49, ADCCLK=PCLK/(49+1)=50MHz/(49+1)=1MHz
* bit[0]: A/D conversion starts by enable. 先设为0
*/
s3c_ts_regs->adccon = (1<<14) | (49<<6);

5：触摸中断与ADC转换完成中断

request_irq(IRQ_TC, enter_ts_irq, IRQF_SAMPLE_RANDOM, "ts_pen", NULL);
request_irq(IRQ_ADC, adc_ts_irq, IRQF_SAMPLE_RANDOM, "adc", NULL);

6：使用定时器处理长按滑动问题

init_timer(&ts_timer);
ts_timer.function = ts_timer_fun;
add_timer(&ts_timer);

mod_timer(&ts_timer, jiffies + HZ/100);

7：触摸逻辑处理

8：释放资源

free_irq(IRQ_ADC, NULL);
free_irq(IRQ_TC, NULL);
iounmap(s3c_ts_regs);
input_unregister_device(s3c_ts_dev);
input_free_device(s3c_ts_dev);
del_timer(&ts_timer);

四：示例源码

#include <linux/errno.h>
#include <linux/kernel.h>
#include <linux/module.h>
#include <linux/slab.h>
#include <linux/input.h>
#include <linux/init.h>
#include <linux/serio.h>
#include <linux/delay.h>
#include <linux/platform_device.h>
#include <linux/clk.h>
#include <asm/io.h>
#include <asm/irq.h>

#include <asm/plat-s3c24xx/ts.h>

#include <asm/arch/regs-adc.h>
#include <asm/arch/regs-gpio.h>

struct s3c_ts_regs {
    unsigned long adccon;
    unsigned long adctsc;
    unsigned long adcdly;
    unsigned long adcdat0;
    unsigned long adcdat1;
    unsigned long adcdat2;
    unsigned long adcupdn;
};

static struct input_dev *s3c_ts_dev;
static volatile struct s3c_ts_regs *s3c_ts_regs;

static struct timer_list ts_timer;

static void enter_wait_down_mode(void)
{
    s3c_ts_regs->adctsc = 0xd3;
}

static void enter_wait_up_mode(void)
{
    s3c_ts_regs->adctsc = 0x1d3;
}

static void enter_measure_xy_mode(void)
{
    s3c_ts_regs->adctsc = (1<<3)|(1<<2);
}

static void start_adc(void)
{
    s3c_ts_regs->adccon |= (1<<0);
}

static int s3c_filter_ts(int x[], int y[])
{
#define ERR_LIMIT 10

	int avr_x, avr_y;
	int det_x, det_y;

	avr_x = (x[0] + x[1])/2;
	avr_y = (y[0] + y[1])/2;

	det_x = (x[2] > avr_x) ? (x[2] - avr_x) : (avr_x - x[2]);
	det_y = (y[2] > avr_y) ? (y[2] - avr_y) : (avr_y - y[2]);

	if ((det_x > ERR_LIMIT) || (det_y > ERR_LIMIT))
		return 0;

	avr_x = (x[1] + x[2])/2;
	avr_y = (y[1] + y[2])/2;

	det_x = (x[3] > avr_x) ? (x[3] - avr_x) : (avr_x - x[3]);
	det_y = (y[3] > avr_y) ? (y[3] - avr_y) : (avr_y - y[3]);

	if ((det_x > ERR_LIMIT) || (det_y > ERR_LIMIT))
		return 0;

	return 1;
}

static irqreturn_t enter_ts_irq(int irq, void *dev_id)
{
    if(s3c_ts_regs->adcdat0 & (1<<15))
    {
//        printk("pen up\n");
		input_report_abs(s3c_ts_dev, ABS_PRESSURE, 0);
		input_report_key(s3c_ts_dev, BTN_TOUCH, 0);
		input_sync(s3c_ts_dev);
        enter_wait_down_mode();
    }
    else
    {
//        printk("pen down\n");
//        enter_wait_up_mode();
        enter_measure_xy_mode();
        start_adc();
    }
    return IRQ_HANDLED;
}

static irqreturn_t adc_ts_irq(int irq, void *dev_id)
{
	static int cnt = 0;
	static int adc_x[4], adc_y[4];
	int adcdat0, adcdat1;

	/* 优化2: 如果ADC完成时，发现触摸笔已经松开，测丢弃本次结果 */
    adcdat0 = s3c_ts_regs->adcdat0;
    adcdat1 = s3c_ts_regs->adcdat1;

    if(s3c_ts_regs->adcdat0 & (1<<15))
    {
        /*松开*/
        cnt = 0;
		input_report_abs(s3c_ts_dev, ABS_PRESSURE, 0);
		input_report_key(s3c_ts_dev, BTN_TOUCH, 0);
		input_sync(s3c_ts_dev);
        enter_wait_down_mode();
    }
    else
    {
//	    printk("adc_irq cnt = %d, x = %d, y = %d\n", ++cnt, adcdat0 & 0x3ff, adcdat1 & 0x3ff);
        /* 优化3: 多次测量求平均值 */
        adc_x[cnt] = adcdat0 & 0x3ff;
        adc_y[cnt] = adcdat1 & 0x3ff;
        ++cnt;
        if(cnt == 4)
        {
            /* 优化4: 软件过滤*/
            if(s3c_filter_ts(adc_x, adc_y))
            {
//                printk("x = %d, y = %d\n", (adc_x[0]+adc_x[1]+adc_x[2]+adc_x[3])/4, \
//                    (adc_y[0]+adc_y[1]+adc_y[2]+adc_y[3])/4);
     			input_report_abs(s3c_ts_dev, ABS_X, (adc_x[0]+adc_x[1]+adc_x[2]+adc_x[3])/4);
     			input_report_abs(s3c_ts_dev, ABS_Y, (adc_y[0]+adc_y[1]+adc_y[2]+adc_y[3])/4);
     			input_report_abs(s3c_ts_dev, ABS_PRESSURE, 1);
     			input_report_key(s3c_ts_dev, BTN_TOUCH, 1);
				input_sync(s3c_ts_dev);
            }
            cnt = 0;
	        enter_wait_up_mode();

	        /* 启动定时器 */
	        mod_timer(&ts_timer, jiffies + HZ/100);
        }
        else
        {
            enter_measure_xy_mode();
            start_adc();
        }
    }
	return IRQ_HANDLED;
}

static void ts_timer_fun(unsigned long data)
{
    if(s3c_ts_regs->adcdat0 & (1<<15))
    {
        /* 已经松开 */
		input_report_abs(s3c_ts_dev, ABS_PRESSURE, 0);
		input_report_key(s3c_ts_dev, BTN_TOUCH, 0);
		input_sync(s3c_ts_dev);
        enter_wait_down_mode();
    }
    else
    {
        enter_measure_xy_mode();
        start_adc();
    }
}

static int s3c_ts_init(void)
{
    struct clk *clk;
    /*1.分配一个input_dev结构体 */
    s3c_ts_dev = input_allocate_device();

    /*2.设置*/
    /*2.1 设置发生事件类型 :按键类型*/
    set_bit(EV_KEY, s3c_ts_dev->evbit);
    set_bit(EV_ABS, s3c_ts_dev->evbit); // 绝对位移事件
    /*2.2 设置按键类型里的事件*/
    set_bit(BTN_TOUCH, s3c_ts_dev->keybit);
	input_set_abs_params(s3c_ts_dev, ABS_X, 0, 0x3FF, 0, 0); // 3FF : 10为AD转换
	input_set_abs_params(s3c_ts_dev, ABS_Y, 0, 0x3FF, 0, 0);
	input_set_abs_params(s3c_ts_dev, ABS_PRESSURE, 0, 1, 0, 0);// 压力

    /*3.注册*/
    input_register_device(s3c_ts_dev);

    /*4.硬件相关的操作*/
    /*4.1使能时钟*/
    clk = clk_get(NULL, "adc");
    clk_enable(clk);
    /*4.2配置寄存器*/
    s3c_ts_regs = ioremap(0x58000000, sizeof(struct s3c_ts_regs));
	/* bit[14]  : 1-A/D converter prescaler enable
	 * bit[13:6]: A/D converter prescaler value,
	 *            49, ADCCLK=PCLK/(49+1)=50MHz/(49+1)=1MHz
	 * bit[0]: A/D conversion starts by enable. 先设为0
	 */
    s3c_ts_regs->adccon = (1<<14) | (49<<6);

    request_irq(IRQ_TC, enter_ts_irq, IRQF_SAMPLE_RANDOM, "ts_pen", NULL);
    request_irq(IRQ_ADC, adc_ts_irq, IRQF_SAMPLE_RANDOM, "adc", NULL);

    /*优化1: 设置ADCDLY为最大值，使得电压稳定后再发出IRQ_TC中断 */
    s3c_ts_regs->adcdly = 0xffff;

    /* 使用定时器处理长按滑动问题 */
    init_timer(&ts_timer);
    ts_timer.function = ts_timer_fun;
    add_timer(&ts_timer);

    enter_wait_down_mode();

    return 0;

}

static void s3c_ts_exit(void)
{
    free_irq(IRQ_ADC, NULL);
    free_irq(IRQ_TC, NULL);
    iounmap(s3c_ts_regs);
    input_unregister_device(s3c_ts_dev);
    input_free_device(s3c_ts_dev);
    del_timer(&ts_timer);
}

module_init(s3c_ts_init);
module_exit(s3c_ts_exit);
MODULE_LICENSE("GPL");
