AD PCB画图注意点

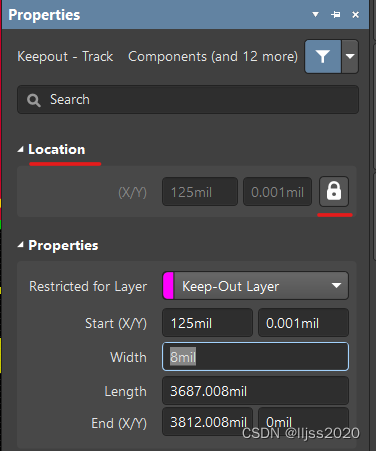

  1. 外边框keepout X Y 坐标要锁定，放置不小心移动
    在这里插入图片描述

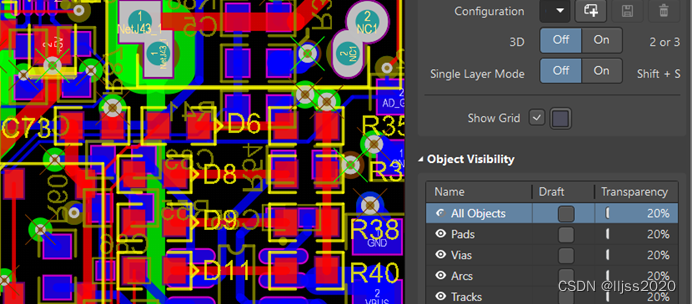

  2. 透明度调为20%
    在这里插入图片描述

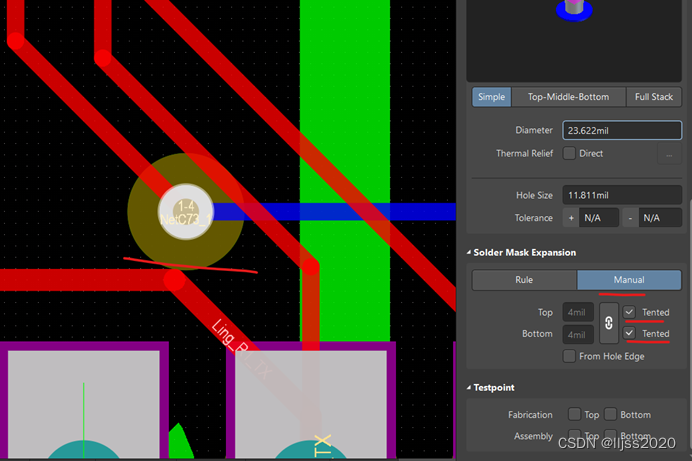

  3. 全部过孔盖油
    在这里插入图片描述

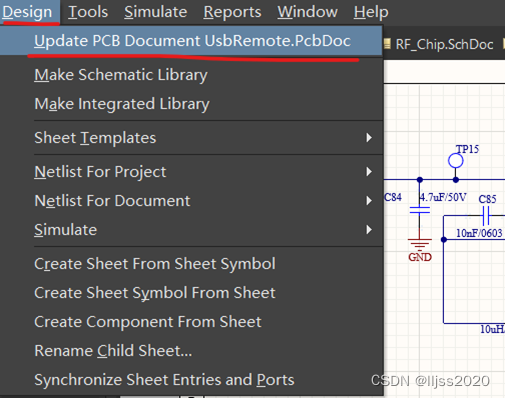

  4. 原理图到PCB的同步网表的功能
    适用于：刚画完原理图、原理图修改了。
    在这里插入图片描述

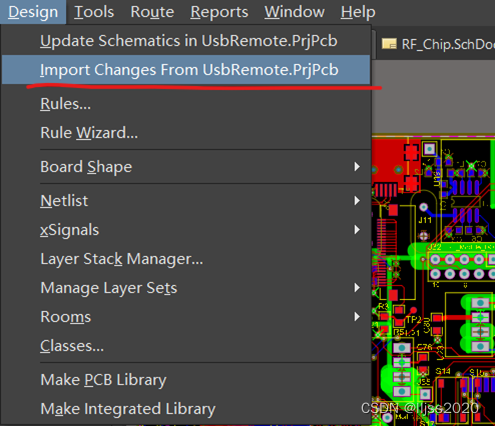

  5. 把原理图中差异导入到PCB中
    适用于：原理图修改了。
    在这里插入图片描述

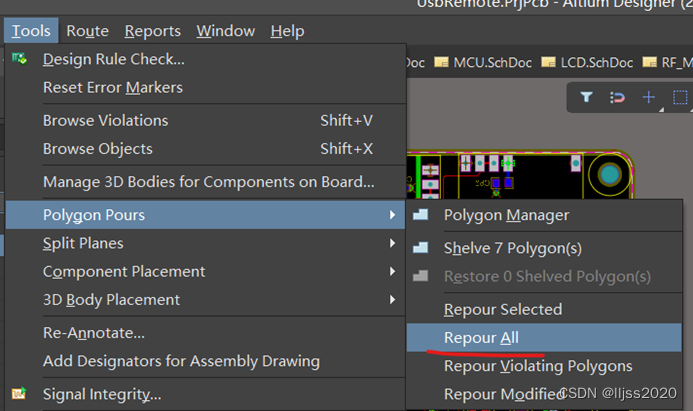

  6. DRC检查前重新铺铜
    在这里插入图片描述

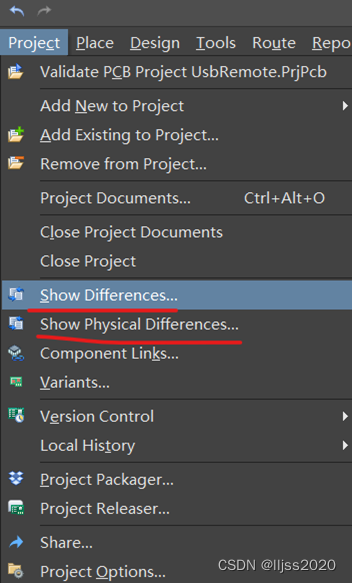

  7. 检查原理图与PCB差异
    在这里插入图片描述
