标定

单目结构光三维扫描仪的标定，主要是将投影仪逆向成一个相机的过程，标定过程中投影仪投射横竖多频条纹，解相后得到在相机对应的投影感器的像素值，将相机纹理像素和投影仪传感像素对应后，识别两个相机的标定板（这里已经把投影仪看作一个相机）。
上图为相机识别标定板的输出结果，分辨率为1280x1024

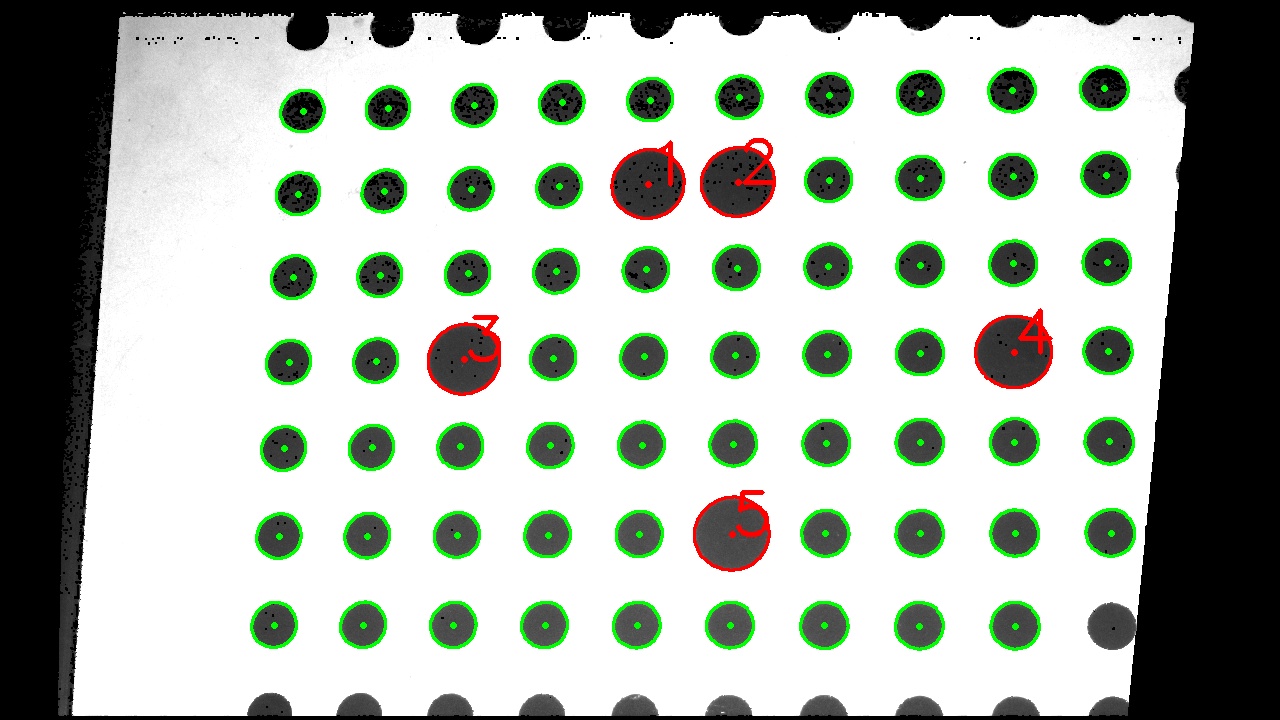

上图为投影仪逆向相机后识别标定板的输出结果。分辨率为1280x720
此时完全可以当成双目相机来标定。分别可以得出相应相机内参。

八参数标定

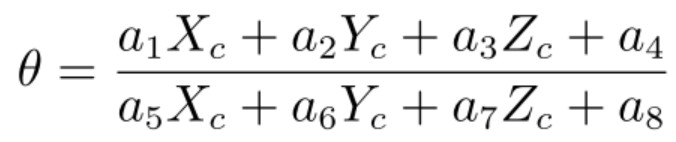

用单目八参数标定法的话，还需要根据竖条纹相位值做8个参数标定
八参数法三维扫描的时候，只需要打竖条纹结构光即可根据八参数值换算成三维坐标。

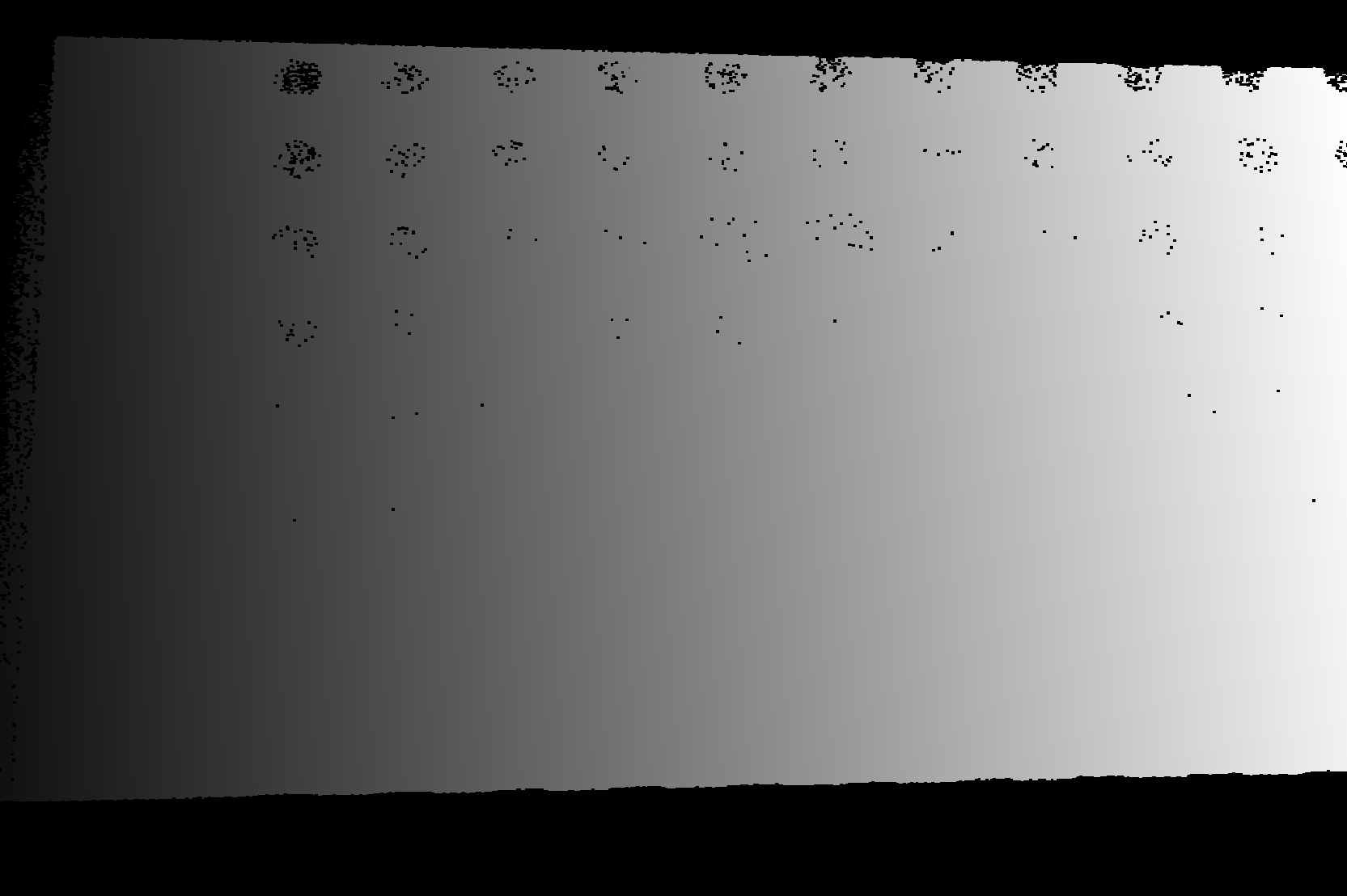

上图为竖条纹解相结果

三维重建

原始扫描的图片

1.多频竖条纹扫描（八参数标定法）
这里我使用的是4频4步相移，只有竖条纹，共16张
八参数法扫描的三维数据

2.多频横竖条纹扫描
这里我使用的是4频4步相移，横竖条纹，共32张

横竖多频扫描的三维数据

八参数标定法 VS 横竖条纹法

从上面扫描数据看，其实看不出什么太大问题，从原理来说 横竖条纹法数据会更精准些，但是拍照需要更多，解相也花时间，八参数标定法，基本是拍完照立刻出三维模型，计算时间都基本可以忽略，用cuda后更是快速出数据。
这里有2个三维数据模型重叠的数据可以看出他们还是有些不一样的。

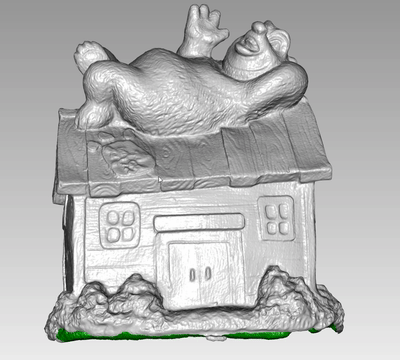

单目结构光三维扫描仪重建后的三维模型

后续

后续有时间再说说双目结构光的各种重建，除了多频结构光外还有立体匹配（SGM , patch-match）等，我们会对比他们的效果和使用场景。
