modelsim wave设置（版本10.5）

波形颜色

（先选中波形工具栏才有wave这个选项栏）

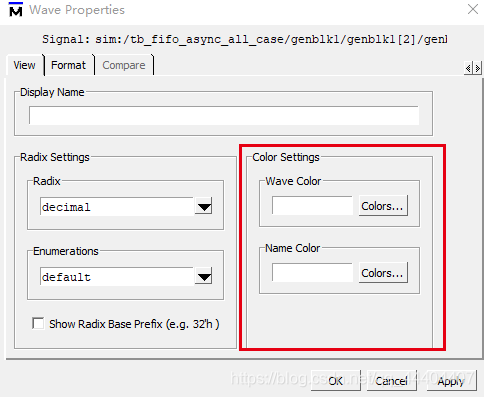

设置波形的颜色：选择波形后右键properties，view栏下方有color settings

波形信号

取消信号的层级（只显示信号）工具栏：wave->format->toggle leaf names

效果：

取消层级信号之后

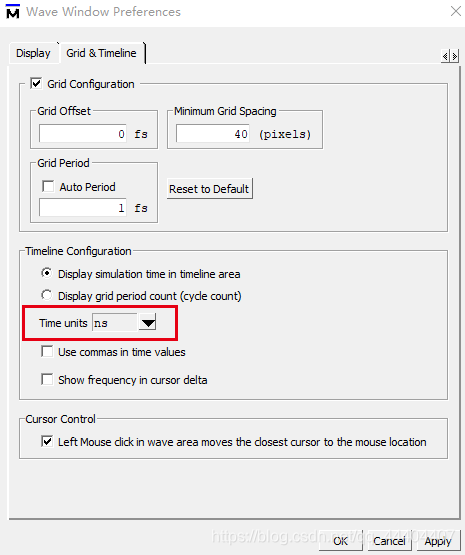

波形刻度改变

因为波形刻度太难读了，想改为ns，

所以：

然后：

ok啦！

信号合并

两种方式：
如果是两个独立的信号，可以ctrl+信号选中之后右键点击group即可

但是对于一个多bit的变量，要对部分信号合并，使用group是无法合并的，需要右键点击combine signals，然后输入新的变量名即可：

效果如下：

对应脚本如下 ：

onerror {resume}
quietly virtual signal -install /top_tb/u_bram_chk { /top_tb/u_bram_chk/doa[19:12]} doa3
quietly virtual signal -install /top_tb/u_bram_chk { /top_tb/u_bram_chk/doa[11:8]} doa2
quietly virtual signal -install /top_tb/u_bram_chk { /top_tb/u_bram_chk/doa[7:0]} doa1
quietly WaveActivateNextPane {} 0

add wave -noupdate -radix unsigned /top_tb/u_bram_chk/doa3
add wave -noupdate -radix unsigned /top_tb/u_bram_chk/doa2
add wave -noupdate -radix unsigned /top_tb/u_bram_chk/doa1
