CAD图导入奥维地图的方法

     奥维地图(omap)是一款功能强大的地图浏览器，其功能强大,便捷实用功能深受大众喜欢，尤其是对于工程设计工作人员来说，其可以安装在手机上，加载CAD图纸，可以在上面直接添加一些标记等，很是方便，是野外踏勘的不二选择。下面就如何将CAD精准导入奥维地图中的方法给大家分享一下。

1、找公共点(关联点)

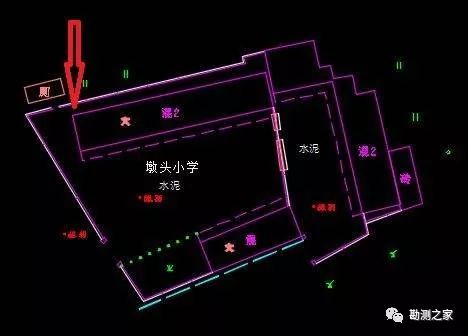

    首先需在要导入的CAD地形图与奥维地图间找一个辨识度清晰的公共点，本例以房角点作为公共点，如下图：

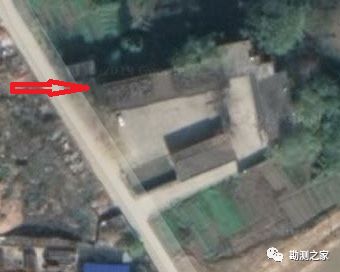

图1： 地形图房角点(关联点)           图2： 奥维地图同一位置房角点

2、在奥维地图中添加关联点

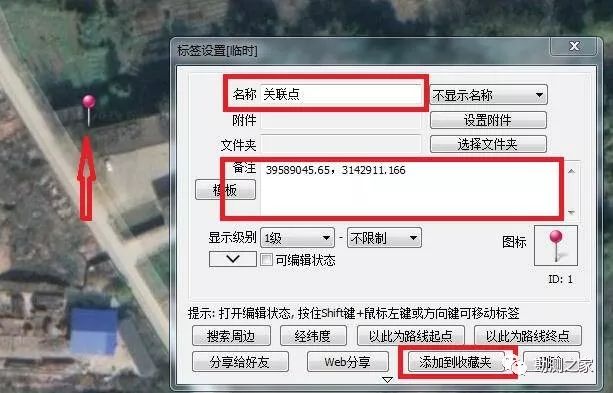

      在奥维地图上找到关联点位置，右键-添加标签，在弹出的对话框里，【名称】一栏输入关联点名称、【备注】一栏输入该关联点X、Y坐标后(CAD中坐标)，点【添加到收藏夹】。详见下图3：

图3： 添加关联点标签界面

3、设置坐标系统

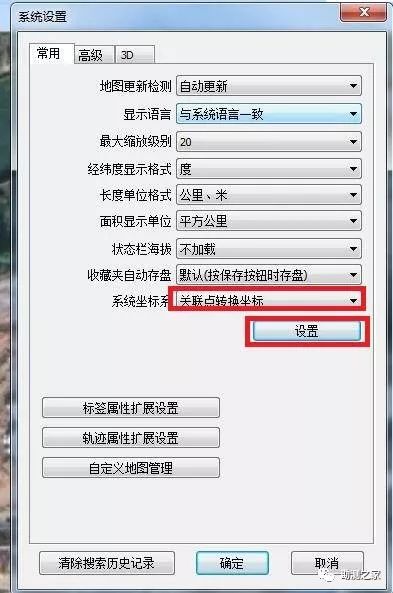

    奥维地图软件界面，菜单栏 系统-系统设置  在弹出的系统设置对话框中【系统坐标系】选择 关联点转换坐标，点【设置】。如下图4：

                         图4： 系统设置界面

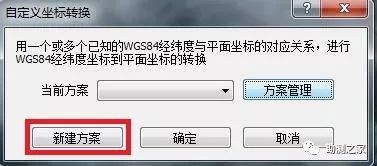

    点 【设置】后，弹出自定义坐标转换对话框，点【新建方案】。如下图5：



      图5： 新建关联点方案界面

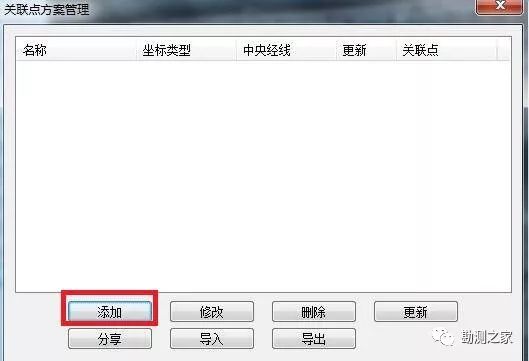

    点【新建方案】后，弹出关联点方案管理对话框，点【添加】。如下图6：

         图6： 关联点方案界面

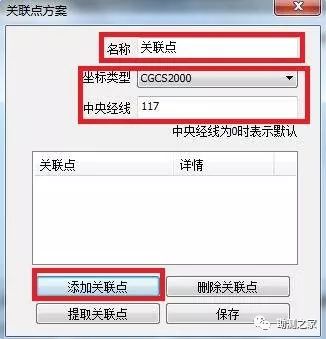

   点【添加】后，弹出关联点方案对话框，输入关联点名称，坐标类型、中央子午线等(如不清楚坐标类型、中央子午线则用默认设置)后，再点添加关联点。如图7：

图7： 关联点方案界面

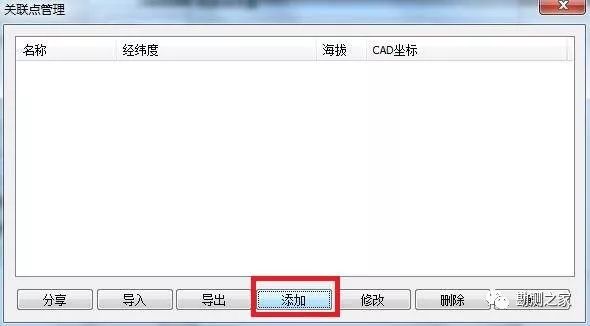

    点【添加关联点】后弹出关联点管理对话框，点【添加】。如下图8：

         图8： 关联点管理界面

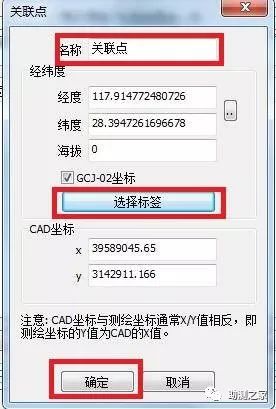

    点【添加】后，弹出关联点对话框，【名称】一栏输入 关联点名称(这里命名为关联点)，点【选择标签】，选择刚刚保存在收藏夹的新建的关联点标签，选择后，对话框里的经纬度坐标及CAD坐标会自动填写，再点【确定】。如下图9：

        图 9：添加关联点界面

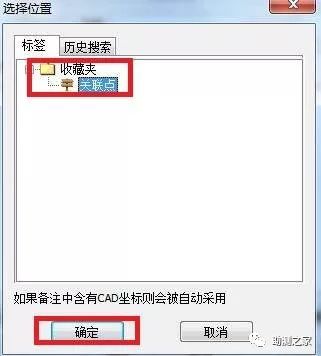

    点【确定】后，选择关联点方案，点【确定】。如下图10：

       图10：选择关联点界面

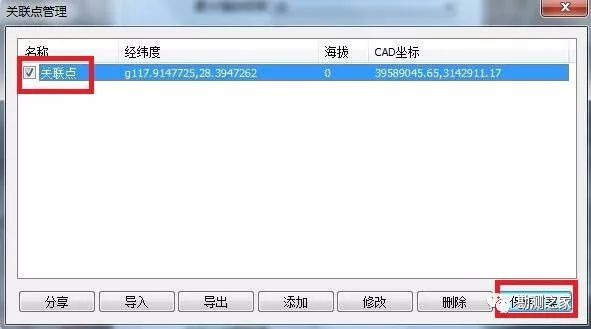

    点【确定】后，在关联点管理界面的【关联点】前打勾，再点【保存方案】，至此，坐标系统设置完毕。如下图11：

        图11： 关联点管理界面

4、导入CAD图

    先将CAD图转换为DXF文件后，再将DXF文件拖入奥维软件中，在弹出的解析文件对话框，【CAD坐标】选择 关联点转换坐标，【当前方案】选择刚刚设立的关联点方案，点【开始解析】，弹出写入对象对话框，选择DXF文件，点导入后提示导入成功。如下图12、13、14：

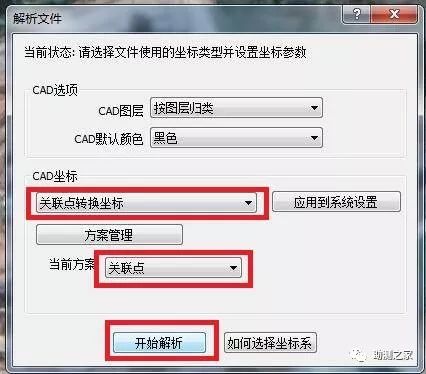

图12： 解析文件界面

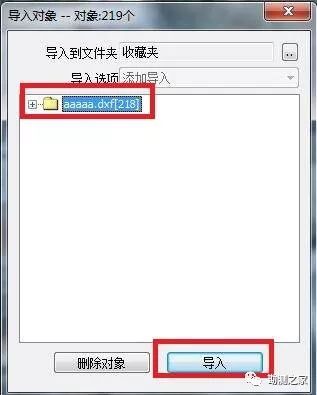

图13： 导入对象界面

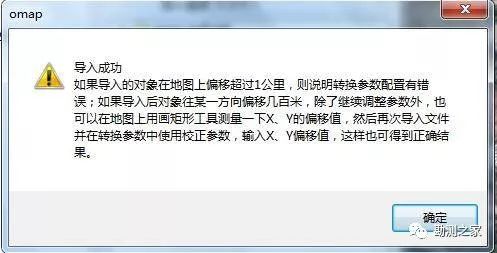

图14： 图形导入成功界面
