unity镜头边缘羽化_【JTRP】屏幕空间深度边缘光 Screen Space Depth Rimlight

氵一篇最近群友聊到的新边缘光，使用深度计算，相对于传统边缘光可能更适合硬表面。

https://github.com/Jason-Ma-233/JasonMaToonRenderPipelinegithub.com

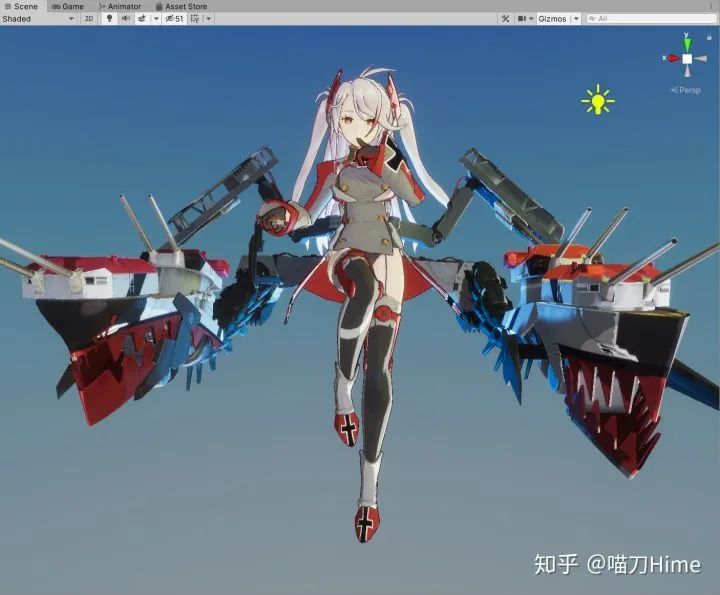

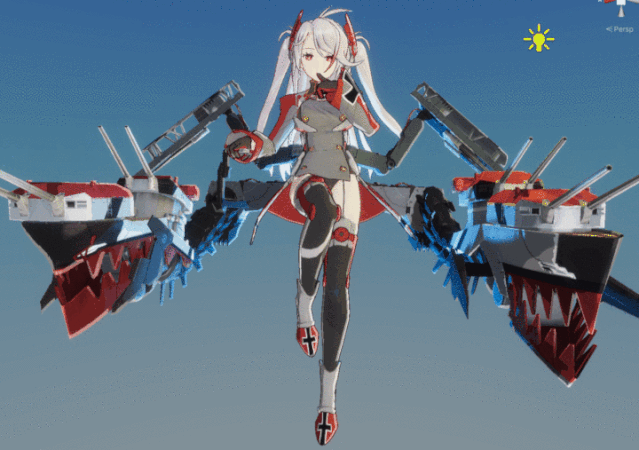

效果/关闭/强度提高/原始法线与平滑法线切换 预览图：

(FOV比较大，看着有点怪，正交和小FOV则会导致一些相关效果缩放出问题，之后会修)

代码相对简单：

float2 L_View = normalize(mul((float3x3)UNITY_MATRIX_V, context.L).xy);float2 N_View = normalize(mul((float3x3)UNITY_MATRIX_V, lerp(context.N, context.SN, _RimLightSNBlend)).xy);float lDotN = saturate(dot(N_View, L_View) + _RimLightLength * 0.1);float2 ssUV = posInput.positionSS + N_View * lDotN * _RimLightWidth * input.color.b * 40 * GetSSRimScale(posInput.linearDepth);float depthTex = LoadCameraDepth(clamp(ssUV, 0, _ScreenParams.xy - 1));float depthScene = LinearEyeDepth(depthTex, _ZBufferParams);float depthDiff = depthScene - posInput.linearDepth;float intensity = smoothstep(0.24 * _RimLightFeather * posInput.linearDepth, 0.25 * posInput.linearDepth, depthDiff);intensity *= lerp(1, _RimLightIntInShadow, context.shadowStep) * _RimLightIntensity * mask;            float3 ssColor = intensity * lerp(1, context.brightBaseColor, _RimLightBlend)* lerp(_RimLightColor.rgb, context.pointLightColor, luminance * _RimLightBlendPoint);            c = max(c, ssColor);

原理更简单：取当前像素屏幕UV，向某一方向偏移后采样深度，与当前像素深度进行比较，深度差大于某一阈值则为边缘。

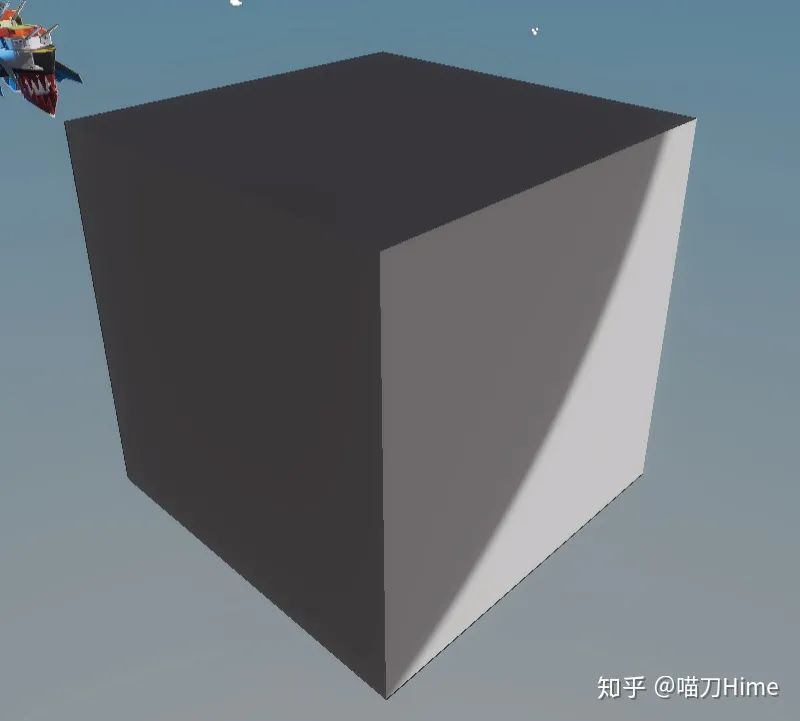

传统边缘光由于主要使用法线计算，在硬表面上可能是这样：

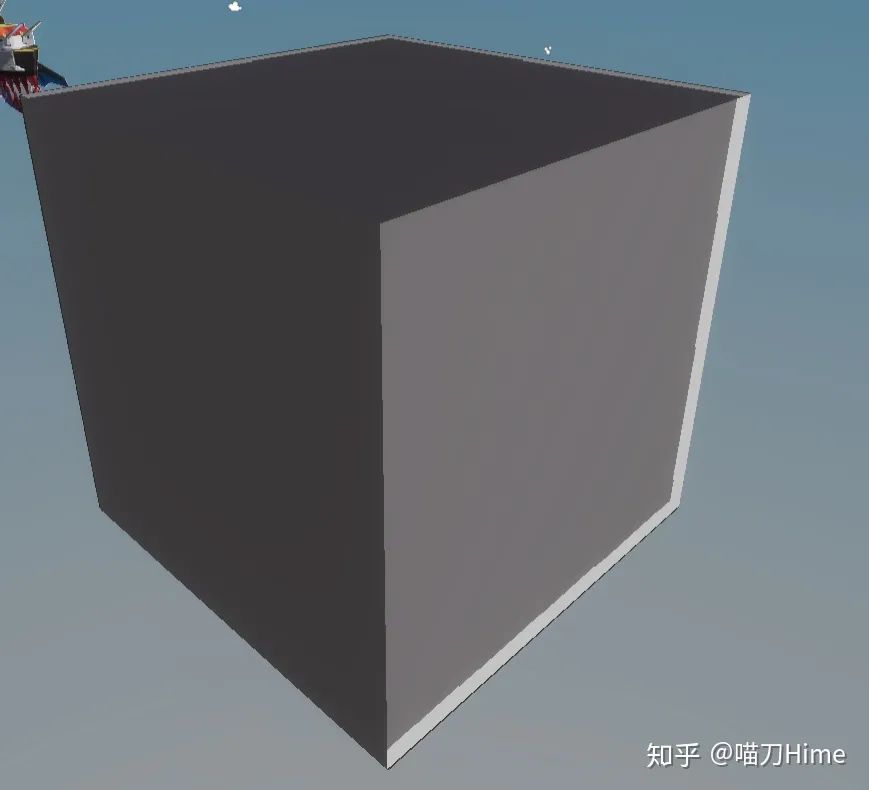

屏幕空间方法则可以取得较好的效果：

是不是有点像描边？

虽然原理很简单，但是可以做的事情其实还有很多。上面那一小段代码中额外加入了几个特性：

• 在一般法线和平滑法线间lerp

• 宽度根据距离改变，1到0变宽，1到无限远变窄，为此学了下用matlab拟合曲线

• 深度差阈值与距离成正比，越近边缘光细节越多

• 宽度根据L dot N进行衰减，当然也可以不衰减得到等宽的边缘光

• 对深度差使用smoothstep进行羽化

当然还有更多的可能性，稍微改一改可能变成完全不同的效果。比如再对Gbuffer法线进行采样(说来惭愧还没实质性写过延迟相关)，进行某些操作。或者是某些内描边，甚至是做发影(在欧根试过效果不好，看来还得多问问colin大佬)
