FIFO深度学习
格雷码的轴对称问题。这个我在学格雷码的时候还真没想到。
2，为何用格雷码而非二进制码做CDC。
3，异步FIFO的大致框图。
4，满空信号产生。尤其是满。
5，RDCLK和WRCLK差距较大时，是否会造成multi-bit的问题。
6，接5，是否会造成跳过了full而full+1的状态漏过满。
7，Verilog Coding。
SRAM用于数据的暂时存储，读写地址都由Controller控制，可以随机访问任意地址。FIFO是First in First out的缩写，其读写是有特定顺序的：先进先出。基于“先进先出”这个数据访问顺序的限制，FIFO的功能与控制时序跟SRAM相比是不同的。但是两者均具有缓存的功能。
异步FIFO要点：
- 读写指针采用格雷码，消除亚稳态
- 空满标志的生成的方法
给系统中的异步FIFO设定适当的深度，既可以满足系统的性能需求，又可以优化系统的面积和功耗。
异步FIFO的动态参数包括FIFO的饱和度、读写速度、和溢出情况等。他们反映了FIFO运行状态并且对确定FIFO深度具有指导意义。设计者可以根据这些动态参数，分析FIFO深度对性能的影响。
饱和度
- 某一时刻FIFO中已存储数据的个数相对于FIFO深度的百分比；
- FIFO的饱和度是瞬时值，反映了当前FIFO中存储单元的使用率；
- 其值为0表示FIFO中没有数据，值为100表示FIFO已满，存储单元的使用达到饱和；
- 在FIFO运行过程当中，如果其饱和度一直很低，则表明FIFO的深度值过大，很多存储单元被浪费了；如果频繁出现饱和状态，则表明FIFO的深度值过小，存储单元使用紧张。
写入端和读出端的传输速率
单位时间内向FIFO中写入数据的字节数和从FIFO中读出数据的字节数。
上溢频率和下溢频率
当FIFO已满时，若发送端仍然向FIFO写入数据，则FIFO发生上；反之，当FIFO为空时，接收端从FIFO中读出数据，则发生下溢。
假设FIFO写入端执行32字节的burst写操作，相邻两次burst操作的时间间隔服从泊松分布。
FIFO之后的处理模块将FIFO中的数据读出，并通过总线存储到SRAM中供总线上其他模块处理。处理模块的的占用率由总线仲裁器控制控制，采用分时复用策略。
FIFO深度计算
FIFO常用于缓冲块数据，一般用在写快读慢的情况下，遵循如下规则：
｛FIFO深度/（写速率-读出速率）｝> {写入数据量/写入速率}。
本质就是：
FIFO被填满的时间 > 数据包传送时间（猝发发送的时间）
假如读写FIFO是同时进行的
构造一模型：
写时钟：wr_clk；且写时钟周期里，每B个时钟周期会有A个数据写入FIFO；
读时钟：r_clk；且读时钟周期里，每Y个时钟周期里会有X个数据读出FIFO。
读写的Busrt_len: 相同，都为Burst_len。
那么FIFO要求的最小深度为？
答：首先，这一题目并不一定是有解的，有解的前提是要求一定时间内（T），写入的数据量要等于读出的数据量，即A/Bwr_clk =X/Yr_clk。
然后，要算出写数据的最大猝发长度burst_length，考虑最坏的情况。比如若题目给出的是每100个时钟有80个数据写入FIFO，那么在背靠背（前20clk不发送数据，80clk发送数据，80clk发送数据，20clk不发送数据）的情况下，burst_length=2*80=160。假如题目中明显给出了数据包的传输方式，比如一个package与另一个package相隔很远，也就是互不影响，不会出现这种背靠背的情况。
最后FIFO的最小深度：fif o_depth =Burst_length - Burst_len * X/Y * r_clk/w_clk
BTW：通常，为了安全起见，都会多留一些depth的余度。

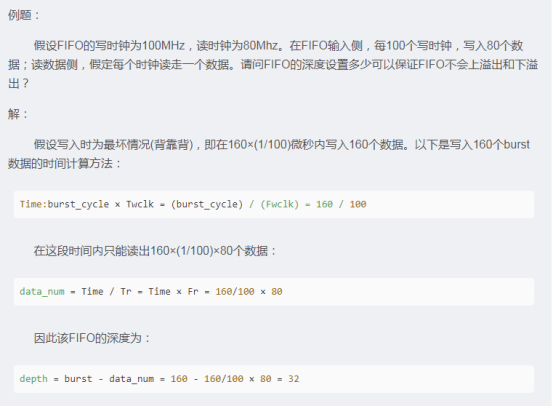

可计算FIFO深度：
fifo_deepth = 160-160*80%=160-128=32。
FIFO的最小深度计算公式:
FiFo_depth =Burst_length - Burst_length * X/Y * r_clk/w_clk
如何在2次幂和非2次幂深度下设计相应的读写指针
为什么需要格雷码做读写指针？
由于异步FIFO是工作在两个不同的时钟域中，如果读写地址在某一时刻从0111到1000转变，恰好写时钟要在这时刻采样读地址，那么得到的只有可能是0000至1111中的任一个值。这个不确定的读地址会导致空满状态判断错误，这就是亚稳态。
亚稳态的出现是不可避免的，如果把二进制地址计数器转换成格雷码然后再采样，而不是直接采样二进制计数器出来的值，那么就能很好的减少亚稳态的发生。
引用格雷码后，相邻数值只有1位发生翻转，1位翻转所引起的亚稳态的概率远远小于几位同时翻转所引起的概率。因此，格雷码能很好的降低亚稳态出现的概率。
注意：
假设FIFO深度为6，如果读写指针继续使用格雷码，那么当前首尾指针所有比特位都不相同。此时，如果从尾部返回首部，则无法实现消除亚稳态的目的。
解决办法：可将地址为5的指针设定为100，此时其与首地址“000”相差一个bit位。与地址为4的指针“110”也相差一个bit位，满足消除亚稳态要求。
并不是一定要用格雷码做读写指针，而是当前深度为2次幂的时候，刚好格雷码满足消除亚稳态的需求；
在非2次幂深度情况下，格雷码不再适用，此时的解决方法通常有：
若深度为偶数，可采用最接近的2次幂的格雷码编码，在此基础上修改；
深度为一般数值是，可自行设计一种逻辑电路或查找表，以实现指针每次只跳变一次的功能；
以上方法通常在设计层面较为复杂，若无特定需求，可将FIFO深度设置为2次幂，浪费一些存储空间，来简化控制电路的复杂度。
FIFO中亚稳态的消除
亚稳态不能从根本上消除，但可以采取一定的措施使其对电路造成的影响降低。通常我们用故障间隔平均时间(MTBF,mean time between failures)来衡量亚稳态的影响。MTBF越大则说明亚稳态对电路产生的影响越小，反之亦然。 如当MTBF等于几十年或上百年时，我们就认为它对电路的影响基本上可以忽略。实验结果表明：对于输入为异步信号的电路，其MTBF与从亚稳态状态下恢复的时间长度有着指数的关系：
MTBF = ( e^(Tmet/C2) ) / (C1 × Fclk × Fdata)
Tmet：寄存器从时钟上升沿触发后的时序余量时间；
Fclk：接收时钟域的时钟频率；
Fdata：数据的变化频率
C1/C2：与器件有关的参数，对于用户来说是固定值。
异步FIFO读时钟是写时钟的100倍，或者写是读的100倍会出现什么问题？
分析
该问题主要考察内容为FIFO读写时钟差异过大，而深度又没有足够深的情况下极其容易同时出现满标志和空标志。导致异步FIFO出现问题。

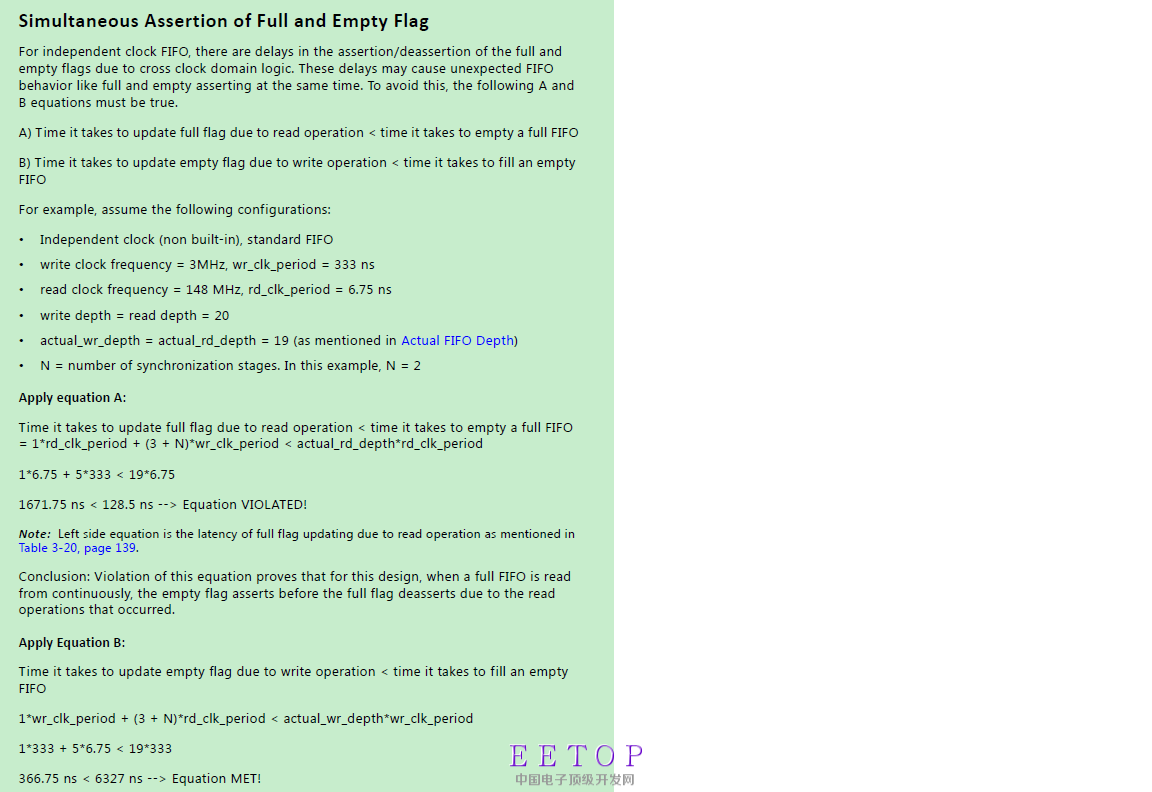

为此XILINX官方FIFO ip核给出如下说明
当然也会存在很多同学认为的一些问题：
- 可能会产生虚空和虚满，比如写地址同步到读时钟频率，判断此时读空与否，可能会判断已经读空，但是由于写时钟频率快，此时又写了很多，所以非空，但是只要深度大于200，因为在读时钟域打了2拍，这个就不会对数据安全性产生影响。
- 格雷码转换是相邻写地址，尽管读时钟2次采样时看到的不是相邻地址，但这个不影响写时钟频率下的格雷码，不会增大亚稳态发生的概率。设计存在的问题可能是，对于FPGA来说，同时产生相差100倍的时钟频率比较困难，一般PLL锁相环输出时钟频率最大最小差值不到一百倍，这样可能最小的频率需要自己进行分频处理，时钟扇出质量不好，有timing问题。
- 具体内容可以参考这个链接：http://bbs.eetop.cn/thread-613258-2-1.html
异步FIFO的难点在于2个指示信号，即读空和写满。对于空满判断，如果写地址比读地址多了1个FIFO的深度，那么就是写满；如果读地址赶上了写地址（即相等），那么就是读空。在具体设计过程中，会将地址位扩充1位，高位不等其余位相等则为写满，所有位都相等则为读空。但是，在读写地址是否相等判断时，需要转换到同一时钟域，比如写满full信号判断需要转换到写时钟域，读空empty信号判断需要转换到读时钟域，那么就会引出跨时钟域问题。
读写地址属于多比特数据，那么可以提出面试常问问题：跨时钟域的常用方法有哪些？对于单比特数据可以打两拍，降低亚稳态发生概率。对于多比特数据跨时钟域有两种方法，一种是可以通过握手的方式，本质上相当于跨时钟的是单比特的握手指示信号，而握手成功后即可将数据发出；另一种方法是将多比特数据转换成格雷码，然后跨时钟域之后打两拍，因为格雷码的特性是在连续数据上一次只变换1bit，那么在跨时钟域时相当于单比特传输。但是，值得注意的是，应用格雷码跨时钟域时，要求数据连续变化，即连续递增或连续递减，否则在跨时钟域时就不是只有1bit不同了。
