ENSP路由配置

路由器（工作在网络层）充当导航

可以将数据包转发到正确的目的地，并选择最优路径

路由表

若干条路由信息的汇总成的一张表

路由器的工作原理

转发 查询路由表，若路由表中有通往目标地址的信息则转发。

丢弃 查询路由表，若路由表中没有通往目标地址的信息则丢弃。

路由的分类

一 直连

二 静态路由

三 动态路由

二 静态路由

原理：手动添加目标段的IP地址，通过ARP协议获取对方的MAC地址，从而建立。是单方向的 是逐条转发的。

ARP协议：地址解析协议 即通过IP地址解析成MAC地址        IP?MAC

配置

拓补图如下

首先配置 PC地址和路由器端口地址

配置时路由器所用到的命令 int + 端口号  ip ad x.x.x.x  掩码位

例 int+g0/0/0

ip ad 192.168.2.1 24

配置静态路由

上面原理提到了 静态路由是单向的 所以配置静态路由是双向的。（不然只知道去的路不知道回来的路）

配置命令  ip route-static  x.x.x.x  x  x.x.x.x

x.x.x.x 去往的IP地址

x 去往的IP地址的掩码位数 （这里写数字即可）

x.x.x.x 下一跳 即发往目标地址的数据包的下一站 下一个传给谁

开始配置

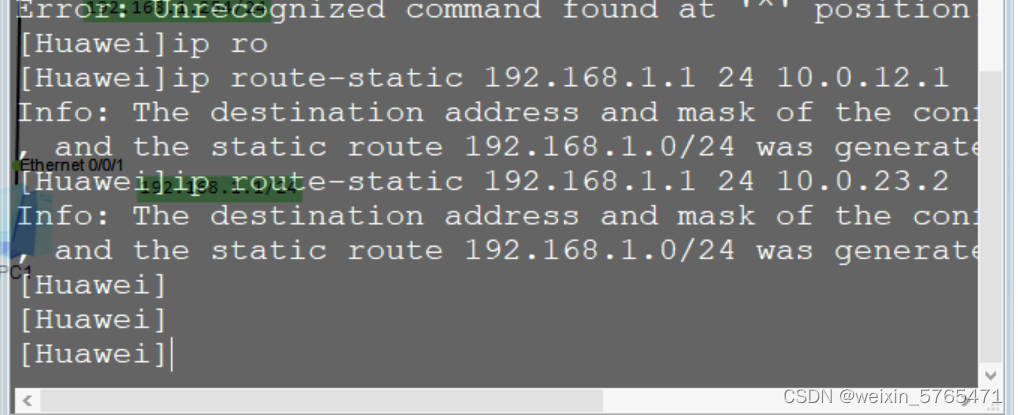

AR1

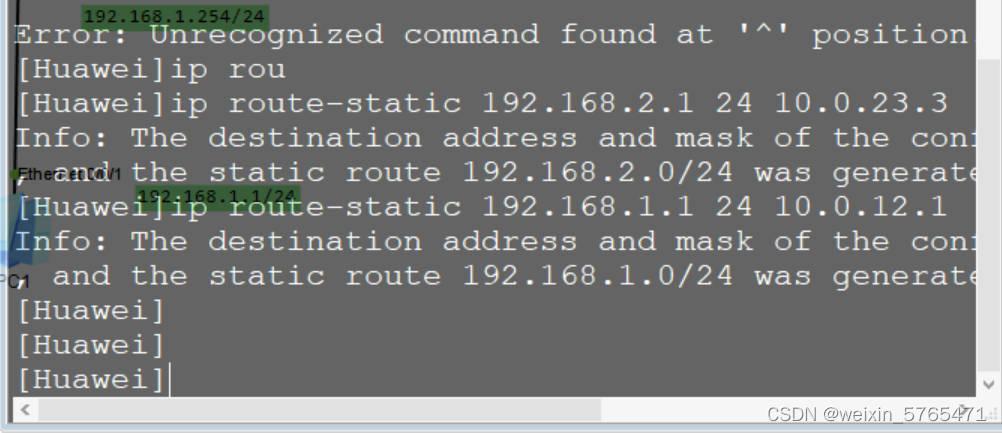

AR2

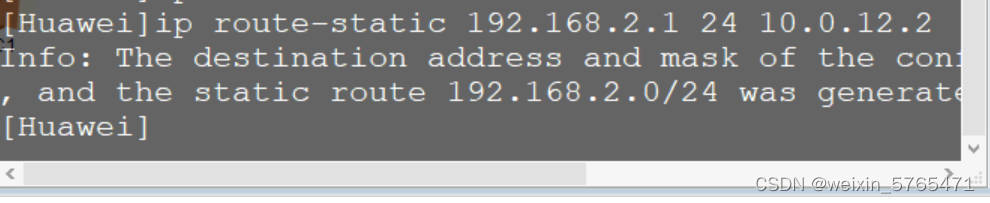

AR3

 中间写错了一个数字

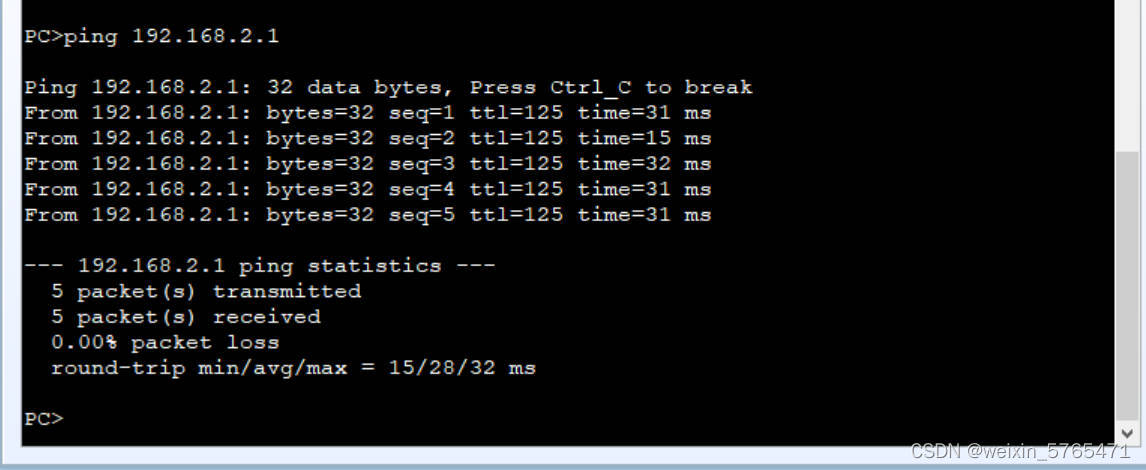

结果

先写这里
