交换机端口类型-hybrid

配置交换机的端口类型-Hybrid

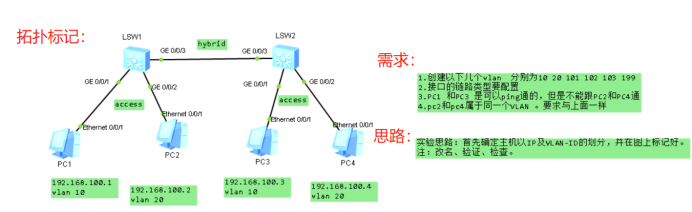

来实现中下图需求：

需求：
1.创建以下几个vlan  分别为10 20 101 102 103 199
2.接口的链路类型要配置
3.PC1 和PC3 是可以通信，但是不能跟PC2和PC4通信
4.pc2和pc4属于同一个VLAN 。要求与上面一样

实验思路：
首先确定主机以IP及VLAN-ID的划分，并在图上标记好。
注：改名、验证、检查。

验证：配置好所有主机后验证相邻主机是否可以通信。

配置交换机（SW1）：

<Huawei>sys		 								##进入系统视图
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname SW1 							##更改名字为SW1
[SW1]vlan batch 10 20 199 101 to 103   			##创建所有需求的vlan
Info: This operation may take a few seconds. Please wait for a moment...done.

[SW1]dis vlan									##查看vlan
--------------------------------中间部分信息省略-----------------------
10   common
20   common
101  common
102  common
103  common
199  common

[SW1]int g0/0/1  					 ##进入0/0/1口
[SW1-GigabitEthernet0/0/1]port link-type access  	##设置端口类型为access
[SW1-GigabitEthernet0/0/1]port default vlan 10		##将该端口绑定在vlan10中
[SW1-GigabitEthernet0/0/1]qu		 ##退出

[SW1]int g0/0/2					   	 ##进入0/0/2口
[SW1-GigabitEthernet0/0/2]port link-type access 	##设置端口类型为access
[SW1-GigabitEthernet0/0/2]port default vlan 20 		##将该端口绑定在vlan20中
[SW1-GigabitEthernet0/0/2]q			 ##退出

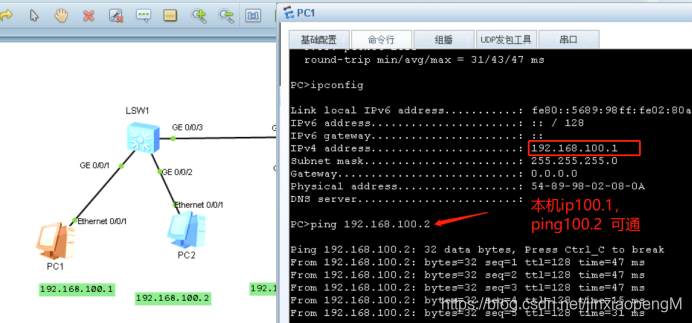

现在已经把0/0/1和0/0/2口分别加入了不同的vlan中，下面验证pc1和pc2是否能通信：

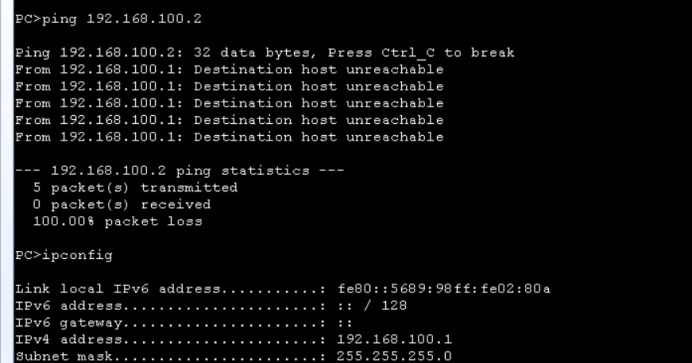

通过验证，pc1和pc2两个主机已经被vlan划分成了两个不同的区域。目前我们的一个需求已经实现。
下面开始配置0/0/3口：

[SW1]int g0/0/3												##进入0/0/3口
[SW1-GigabitEthernet0/0/3]port link-type hybrid 			##设置端口类型为hybrid
[SW1-GigabitEthernet0/0/3]port hybrid tagged vlan 10 20		##配置打上vlan10和vlan20的标签
<SW1>save 													##保存所有配置
The current configuration will be written to the device.
Are you sure to continue?[Y/N]y

SW2上面的配置和SW1一样， 唯独名字不一致。 （命令配置，略）

验证：

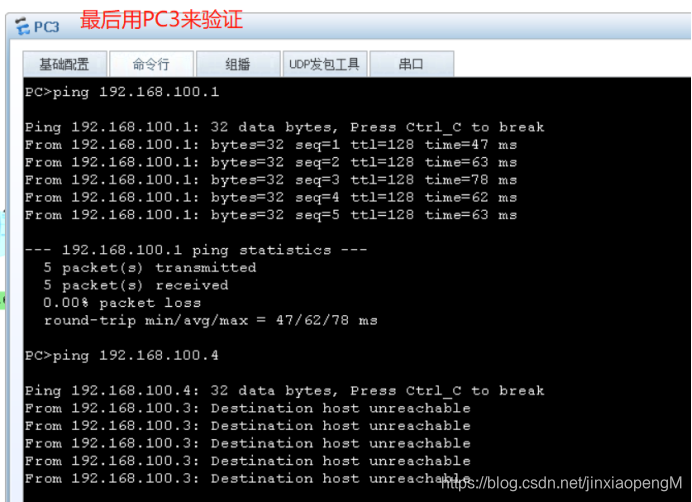

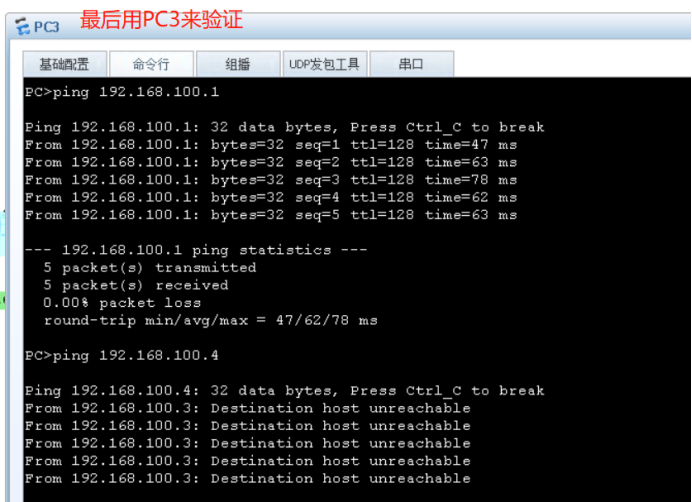

通过验证我们可以看到pc3可以与pc1进行通信，但是不能和pc4进行通信。到这儿所有的配置工作已经配置完成。请记得保存（save）

总结关键命令：

创建多个vlan： vlan batch +VLAN ID
设置端口类型： port link-type +类型
access端口绑定vlan：port default vlan ID
设置hybrid规则：prot hybrid tagged/untagged vlan ID
